    这个教程讲解了怎样用3ds max软件创建公园长椅的模型。对于初学者来说，要制作一个新的场景或者重新设定3ds max的话，这个教程能很清晰地让你学到如何建模。
    这个教程讲解了怎样用3ds max软件创建公园长椅的模型。对于初学者来说，要制作一个新的场景或者重新设定3ds max的话，这个教程能很清晰地让你学到如何建模。


    第一步
    第一步是点击屏幕的右上角的创建菜单，选择“Extended Primitives(扩展几何体)”按钮。
    第二步

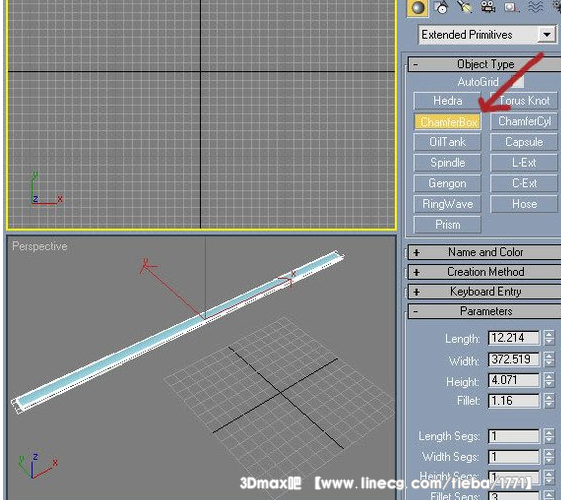

    接下来点击“champher box”，在顶部的视窗中点击并拖拽出一个长方形，总共点击3次来完成这个过程，形成一个长椅分栏的形状，不要担心长椅的长宽的间隔大小，就像我下面的截图中显示的那样做就可以了(图01)。


    图01
    第三步

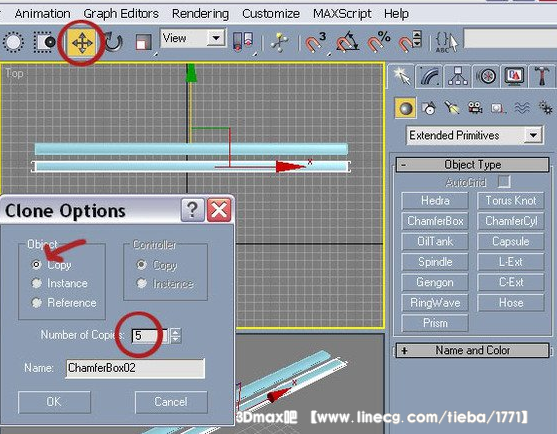

    现在选定做好的长方形，按住“shift”键，选定并移动屏幕上方的按钮，拖拽出5个相同的长方形即可(图02)。


    图02
    第四步

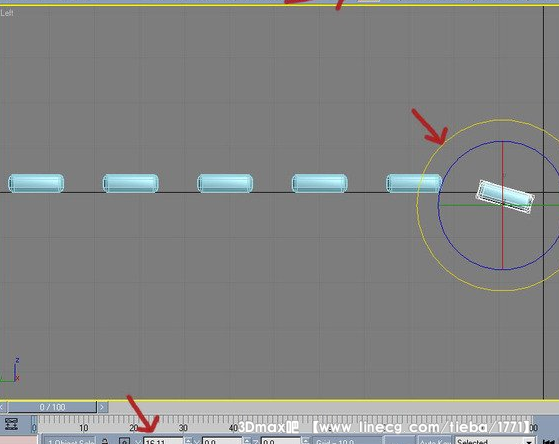

    选定并旋转上端的按钮，沿着16.11的角度进行旋转(图03)。




    图03
    第五步

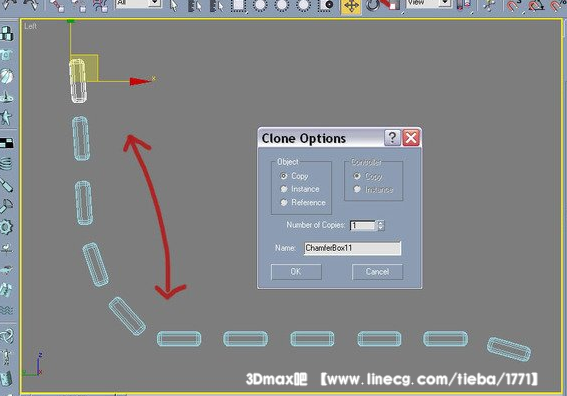

    现在我们开始创建公园长椅的后面，选定第一个制作好的长方形条，复制为长椅的后面部分。在选择并旋转出我们需要的样式的同时，你们可以根据自己的想法摆放长椅的位置，因为这是关系到你制作的长椅的后背外观的关键部分之一。如果不按照我在教程中的位置来制作的话，你们自己也要非常注意这一点，但是按照我的步骤会好一点儿(图04)。


    图04
    第六步
    下一步是开始制作长椅的结构。点击创建按钮旁边的形状按钮，然后选择线条工具(图05)。


    图05
    第七步

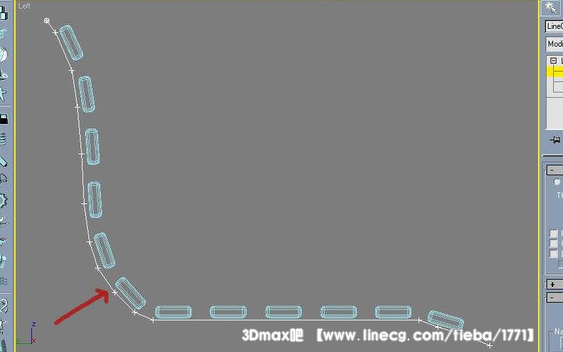

    点击并拖拽左边视窗，直到创建出创建中沿着椅子后背的一条线，并且要沿着按钮创建，就像我做的那样(图06)。


    图06

    第八步 选定线条，再次点击修改选框，选择顶点。接下来你们需要选择可渲染和其他所有可渲染下面的其他选框。还要改变边缘和厚度，如下面截图中所示(图07)。 图07 第九步 在当前窗口中创建3个复制线条，按住shift，

    第八步

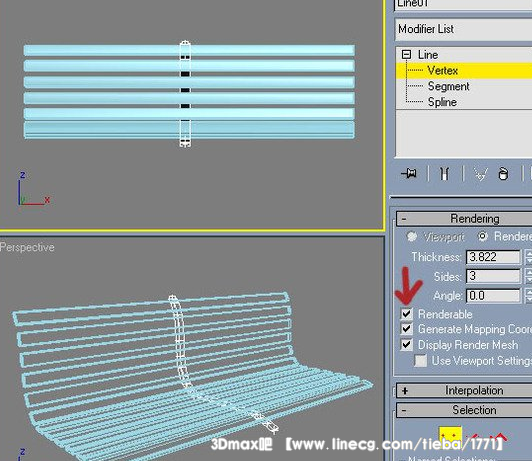

    选定线条，再次点击修改选框，选择顶点。接下来你们需要选择可渲染和其他所有可渲染下面的其他选框。还要改变边缘和厚度，如下面截图中所示(图07)。


    图07
    第九步

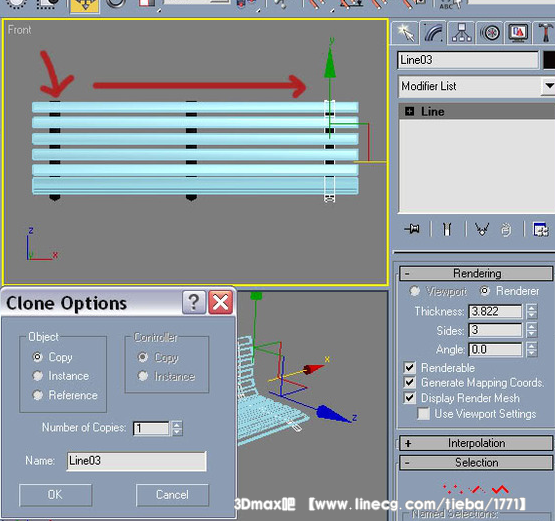

    在当前窗口中创建3个复制线条，按住“shift”，点击选择移动按钮即可。沿着x-axis移动，设定每一个线条的位置，这样就形成了图08中的效果。


    图08
    第十步

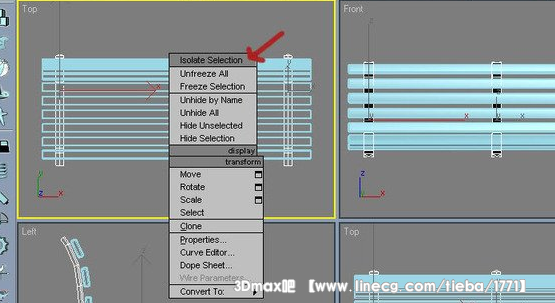

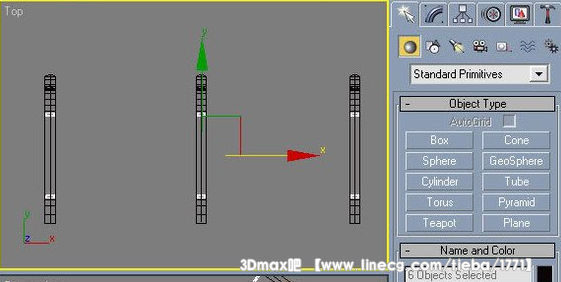

    选择所有3跳线，在视窗中的灰色空白处点击右键，选择分割选项。这样只是为了让建模过程变得简单，预览长椅的下一部分(图09)。


    图09
    第十一步

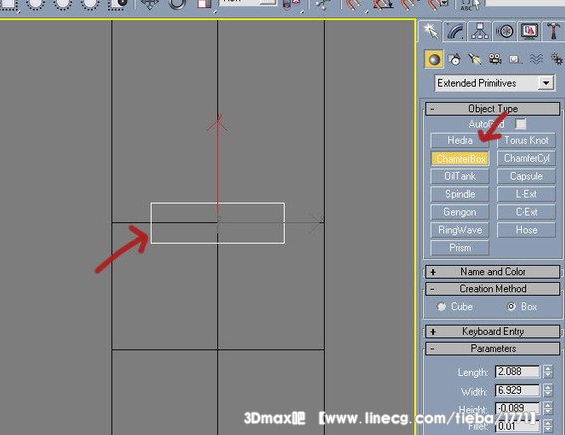

    现在在你的形状菜单里制作另一个长方形。从上面的视窗中开始，放大并再次拖拽，然后继续点击，把这一步骤重复3次(图10)。


    图10
    第十二步

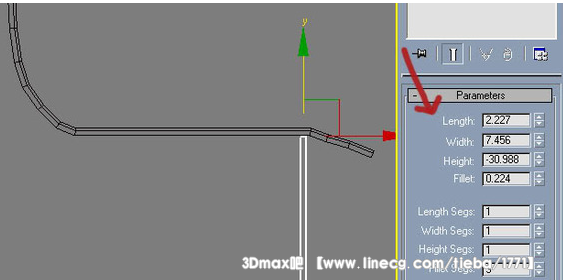

    填充长度等，如图中所示。我们可以制作长椅的脚，这就决定了椅子的高度(图11)。


    图11
    第十三步

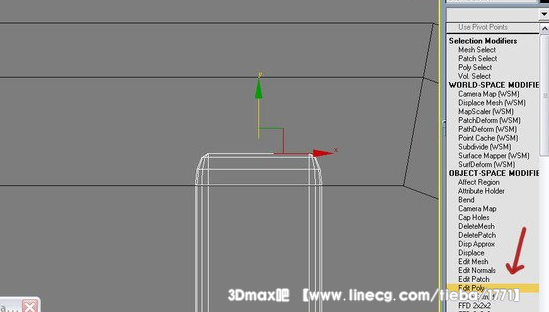

    下面选定椅子的脚，再次点击修改选框，在椅脚上放置一个可编辑的多边形进行修改(图12)。


    图12
    第十四步

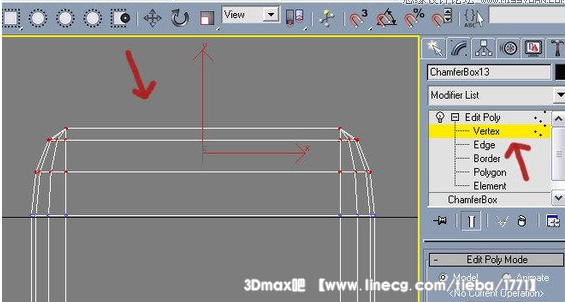

    在左边的视窗中放大椅脚，然后点击顶点。现在稍微清理一下这个模型，删除一些节点以减少多边形。点击并拖拽直到选定好全部的三排线条，然后按键盘的删除键(图13)。


    图13
    第十五步

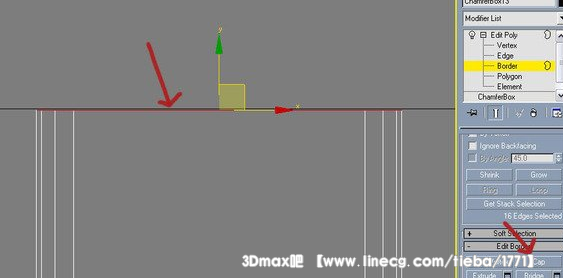

    顶点删除之后，在网格中有一个大洞，但是这很容易修复。点击顶点和边缘选项下面的界面，并点击椅脚的上部线条。下面点击编辑界面选区中的覆盖按钮(图14)。


    图14

    第十六步 下面要开始制作长椅的底部。放大当前视窗中的椅脚，点击顶点右边的多边形模式和边缘等模式，然后点击多边形的最底部。 接下来选择可编辑多边形菜单中的斜面按钮，点击并拖拽两次，直到获得下图中的效果(图

    第十六步

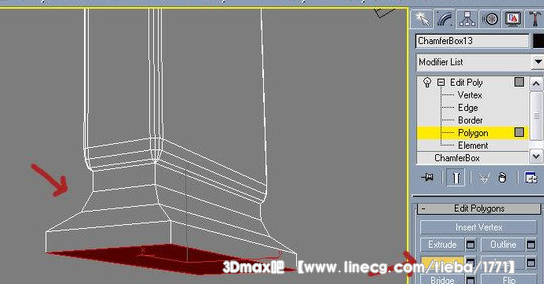

    下面要开始制作长椅的底部。放大当前视窗中的椅脚，点击顶点右边的多边形模式和边缘等模式，然后点击多边形的最底部。
    接下来选择可编辑多边形菜单中的斜面按钮，点击并拖拽两次，直到获得下图中的效果(图15)。


    图15
    第十七步
    长椅的建模到这里基本就完成了。下面在顶部视窗中点击椅脚，同样复制三次。然后做更多的三次复制，移动到长椅的后面。要尝试做到如图所示的效果(图16)。


    图16
    第十八步
    在视窗灰色空白处点击右键，选择显示所有。接下来我要向你们讲解怎样制作扶手。
    扶手的建模
    第一步
    首先选择一条直线(图17)。


    图17
    第二步

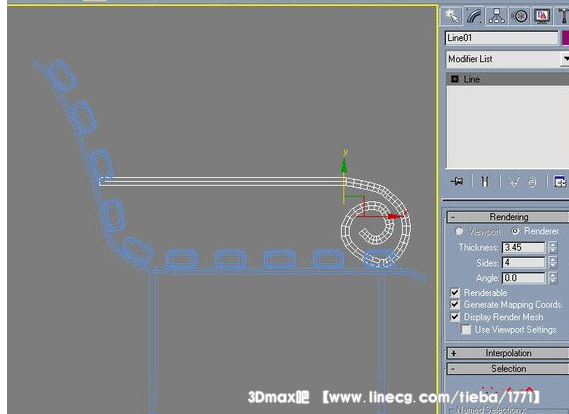

    选定好直线后，你们需要从左边的视窗开始，点击一次长椅的后面、然后在再点击三次，用鼠标稍微向下移动一点点。直到得到下面的效果。
    在制作的同时要确保可渲染和其他两个选项处于选定的状态，如下图所示(图18)。


    图18
    第三步
    接下来修改线条的堆叠，选择部件(图19)。


    图19
    第四步

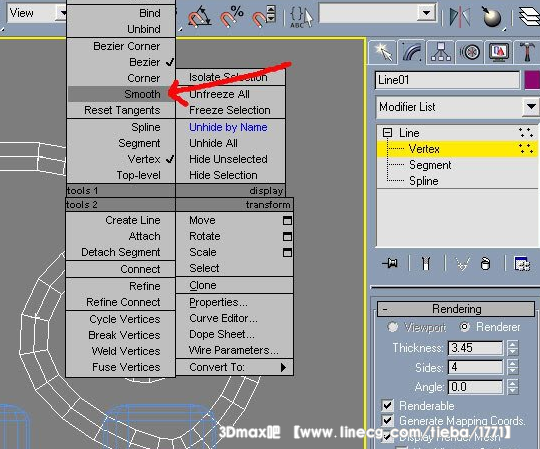

    下面我建议你们平滑所有的顶点，除了最后一个和螺旋的终端。你们可以点击线条并点击顶点来完成这个步骤。然后点击你想要平滑的顶点，右击选择平滑(图20)。


    图20
    第五步

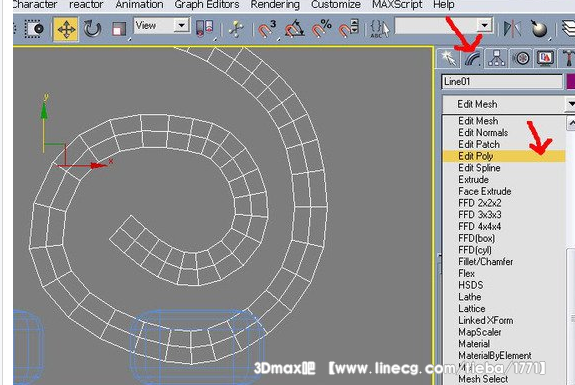

    现在在线条上放置可编辑的多边形修改器(图21)。


    图21
    第六步 点击螺旋底部的顶点，移动直到得到图中的效果(图22)。 图22 第七步 回到当前视窗，放大tad，直到你们可以看到顶点下面的两个多边形，点击多边形模型，然后选择如图所示的多边形(图23)。 图23 第八步 现在点

    第六步

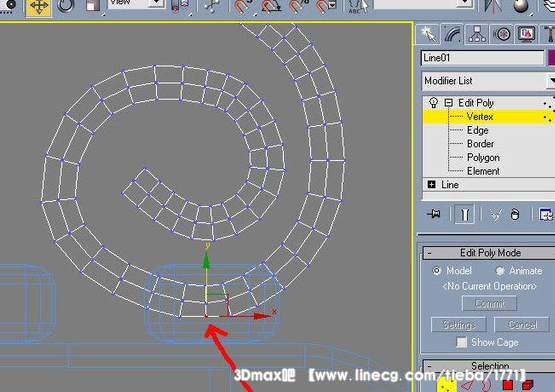

    点击螺旋底部的顶点，移动直到得到图中的效果(图22)。


    图22
    第七步

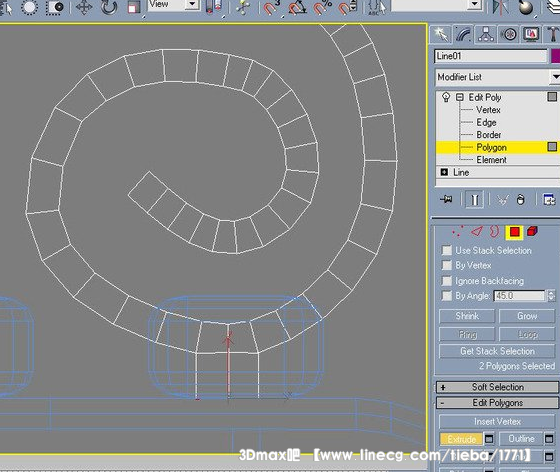

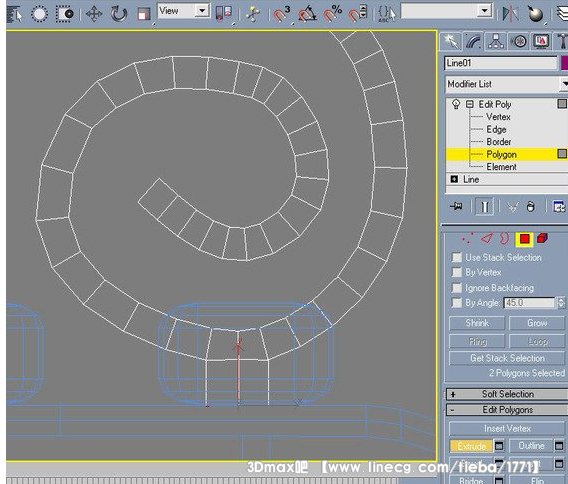

    回到当前视窗，放大tad，直到你们可以看到顶点下面的两个多边形，点击多边形模型，然后选择如图所示的多边形(图23)。




    图23
    第八步

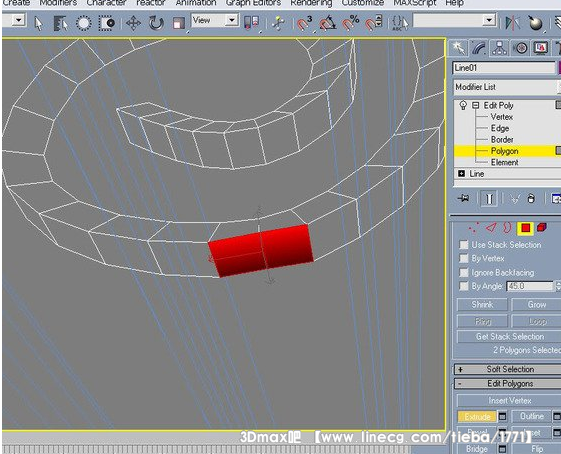

    现在点击扩展或者按住Alt+E，点击并向上拖拽，直到长椅的位置，同时要确保你们在左边的视窗中完成这个步骤(图24)。


    图24
    第九步

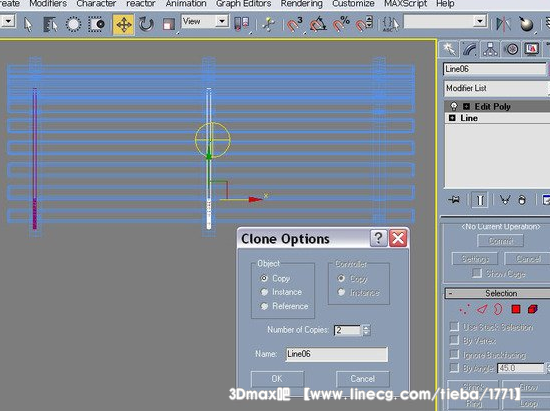

    所有的东西基本上完成后，做3个或者2个复制。


    图25
    下面稍微做一些材质和照明即可。
    希望你们能从这篇教程中学习到有用的知识，谢谢阅读!


    最终效果图
