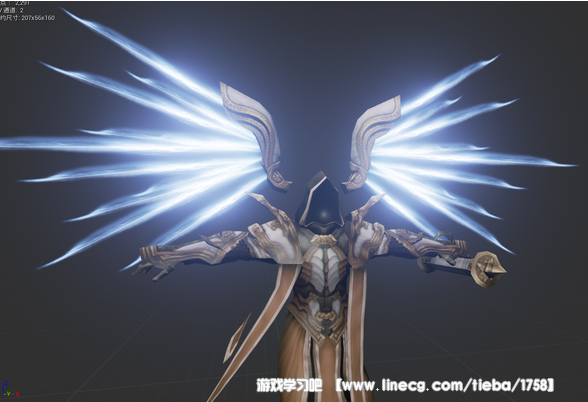

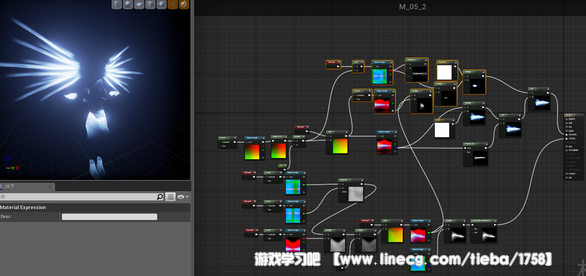

    很早做的一个效果，类似D3的天使翅膀，这次重做，顺便给大家讲讲扭曲材质，效果如下，动态不好发，就没法了...




    这次用到的贴图纹理就比较多了，当然，大家可以想办法简化，主要就是扭曲材质的常规流程。
    PS（这次的处理）



    T1




    T2



    T3

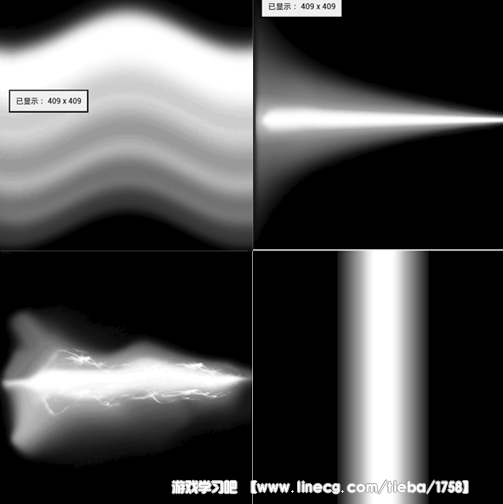

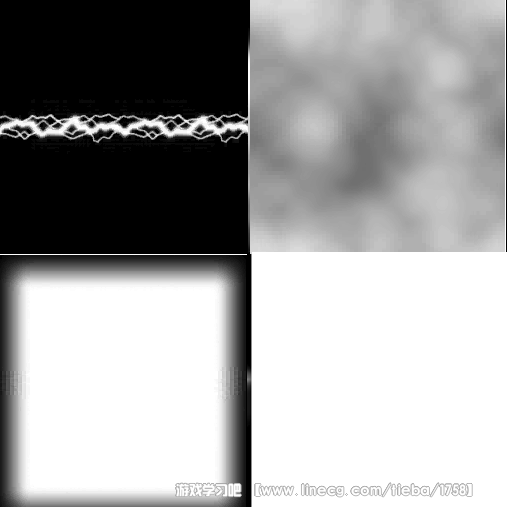

    跟往常一样，贴图最终尽可能的合成为一张贴图，从左到右，从上到下，依次为RGBA，扭曲的原理，是通过把一张贴图纹理当作UV信息传入到另外一张贴图，使第二张贴图会随着第一张贴图的形态进行扭曲。

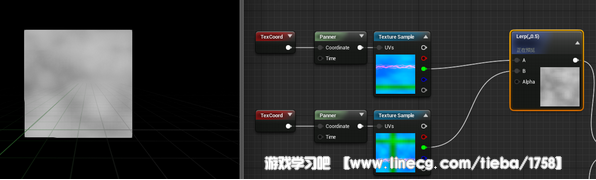

    首先，创建材质，为了高亮的效果，在这里混合模式我选用了叠加，然后，我们先做一个波动的mask，在这里，我们拿出T3纹理，采样两次，给了不同的tiling值，并让纹理分别朝向X轴的负方向，Y轴的正负方向做平移动画，最终提取绿通道做线性差值，混合出一个略微带波动的纹理。

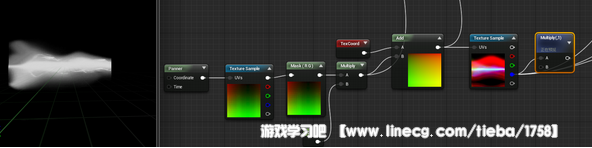

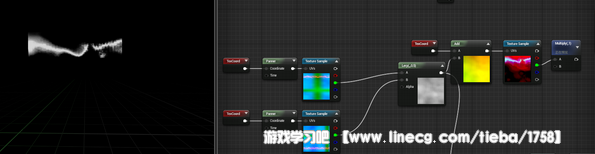

    将纹理同本身UV相加传入需要扭曲的贴图，在下图，我们所呈现的是T1纹理的绿通道经过扭曲所呈现的效果。

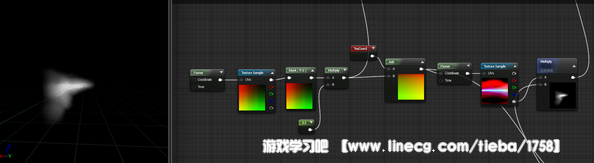

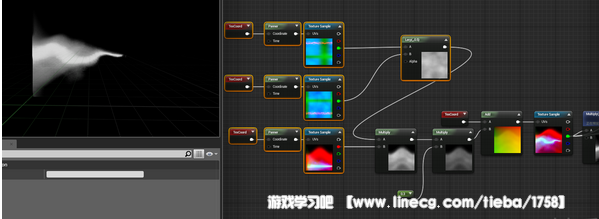

    纹理的确在扭动了，但是幅度很大，而且不太规律，所以，接下来，我让T1纹理的红通道做了一个平移动画叠加了一层波浪的纹理，并且把强度做了一个适当的削弱，得到一个相对正常的波动（PS：由于波浪没有做严格的无缝处理，在贴图属性里面，我将T1纹理寻址从wrap改成了mirror，然后，大家做出来的效果如果感觉歪点的话，可以适当调整最终和波动纹理叠加的texcoord中的tiling值）。

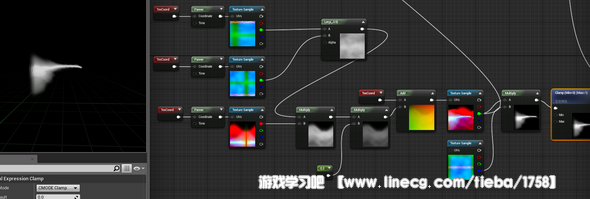

    波动的效果调整差不多了，但是，我们发现，由于纹理被扰动后，在边缘时不时溢出一点尖尖的纹理，所以，我们叠加上了T3纹理的蓝通道，将我们不需要的像素也遮挡掉，最终，我们将结果传入到不透明通道，得到最终需要的波动mask效果。

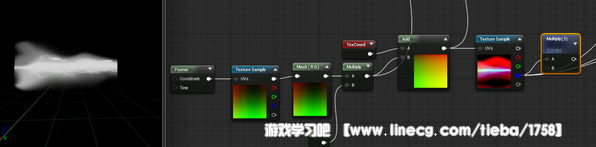

    mask做完，接下来，我们开始细节添加，以及上色的过程，在这里，我们考虑到一些需要动感的元素来让翅膀拥有更多的动态，于是，我们做了一个拉伸，收缩的效果，讲T2纹理做了一个X轴负方向0.5的速度，然后提取出他的RG通道，并削弱强度，叠加默认UV，传入T1纹理的蓝通道，得到了一个拉伸的动态。

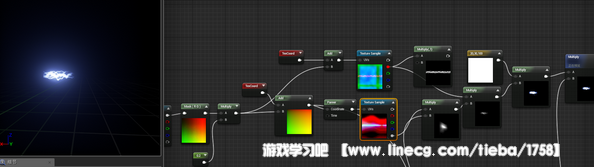

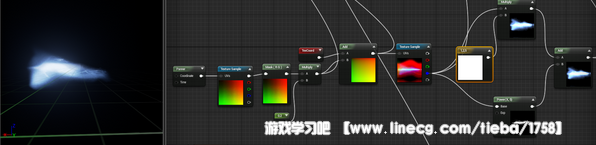

    我们尝试着让中间更亮一点，于是，我们将蓝通道通道power节点增强，同调色后的蓝通道纹理做叠加，传入自发光。

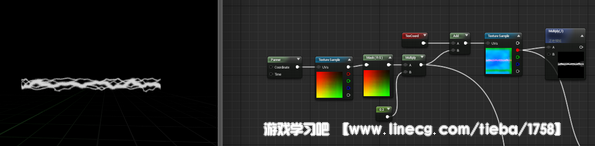

    颜色感觉有点死气沉沉，我们考虑加一层闪电的动态纹理，让他多一点生机，我们将之前拉伸的UV传入T1纹理的红通道



    接下来，我们需要让闪电流动起来，同样将拉伸UV传入T3纹理的A通道，同之前被扭曲过的T3纹理的绿通道做乘法，得到一个动态游动的mask



    同闪电纹理做乘法，上色

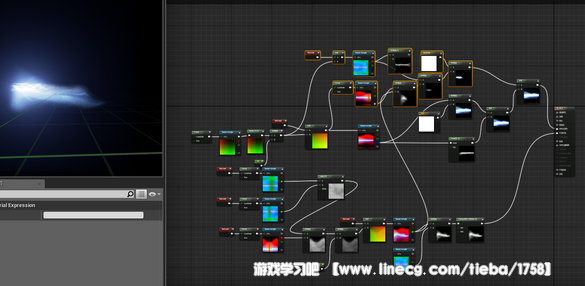

    同之前纹理叠加，传入自放光通道，得到最终效果



    赋予模型，在这里赋予的模型为十字插片，以此来保证不至于从其他角度看起来会很平。


    文件
    http://pan.baidu.com/s/1gdF5VAb
    http://pan.baidu.com/s/1sjuSPvZ
