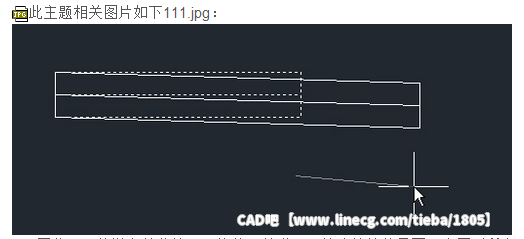

    CAD提供了缩放（SCALE）命令来缩放图形的尺寸，但缩放命令只能进行等比缩放，也就是各个轴向上的比例相等。有些情况下，我们希望图形沿不同轴向按不同比例缩放，如果遇到这种情况怎么办呢？这个问题对于初学者可能有点难度，对于使用一段时间CAD的人来说不是什么难题，方法无外乎下面两种：一、如果图形比较简单，需要单方向调整尺寸时，可以使用拉伸(STRETCH)命令拉伸命令的快捷键是S，可见他是设计人员经常使用的命令。拉伸命令就是将图形被框选的顶点按指定方向移动，从而达到修改图形尺寸的目的。拉伸的方向可以用光标控制，因此可以沿轴向移动，也可以沿其他方向移动，如下图所示。

    楼主 2016-11-18 13:34 回复
