3DsMax2013中文版创建截面实例讲解教程
只看楼主
收藏
回复
Chafferer
等级:
3DsMax2013中文版创建截面实例讲解教程

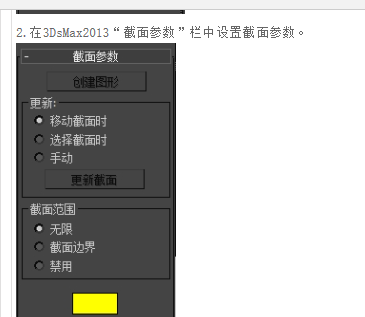

【创建图形】
基于当前显示的相交线创建图形。将显示一个对话框,可以在此命名新对象。结果图形是基于场景中所有相交网格的可编辑样条线,该样条线由曲线段和角顶点组成。 【更新】提供指定何时更新相交线的选项。
(1)移动截面时(默认设置。)在移动或调整截面图形时更新相交线。
(2)选择截面时 在选择截面图形但未移动时,更新相交线。单击“更新截面”按钮可更新相交线。
(3)手动:仅在单击“更新截面”按钮时更新相交线。
(4)更新截面:在使用“选择截面时”或“手动”选项时,更新相交点,以便与截面对象的当前位置匹配。 注意在使用“选择截面时”或“手动”时,您可以使生成的横截面偏移相交几何体的位置。在移动截面对象时,黄色横截面线条将随之移动,以使几何体位于后面。单击“创建图形”时,将在偏移位置上,以显示的横截面线条生成新图形。
【截面范围】
选择以下选项之一可指定截面对象生成的横截面的范围。 (1)无限(默认设置。)截面平面在所有方向上都是无限的,从而使横截面位于其平面中的任意网格几何体上。
(2)截面边界 仅在截面图形边界内或与其接触的对象中生成横截面。
(3)禁用:不显示或生成横截面。禁用“创建图形”按钮。
(4)色样:单击此选项可设置相交的显示颜色。
3.在3DsMax2013视图窗口中按住鼠标左键拖动,即可创建截面。
楼主 2018-04-03 18:55
