45度视角游戏的美工绘图问题
只看楼主收藏回复

吃饭
等级：
　制作一个45度视角的游戏，美工们应该怎样绘图呢？这个问题在最近我们制作的RPG游戏《流星之舟》中表现了出来。各位美工由于不太了解45度的具体要求，所以也造成了一些麻烦，在这里我就把应该注意的问题和大家探讨一下。　　可以分成三部分：地面、物体和人物　　一、地面绘制：　　地面是最下面一层，它会铺满整个屏幕。在45度游戏中的地面是由一个一个的菱形小块拼接而成的，如下图：

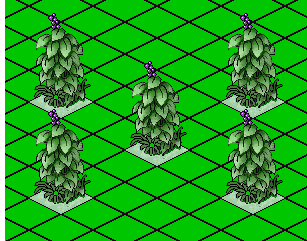

　　在我们的游戏中菱形的大小是64*32，屏幕分辨率是640*480，所以一个屏幕共有菱形10*15*2=300个。　　拼接起来就是这样的效果：

　　注意：美工在画地面时可以画的比菱形块大，然后在拼图时由地图编辑器来分割，但是注意角度一定要对好，不然就会出现地面是倾斜的情况。　　二、物体绘制　　物体是在地面上的东西，如：房子、树木等，上图中的花就属于物体。画物体时不必考虑菱形块的问题，但是最要注意的是角度，因为如果角度和地面对不上的话，看上去的东西是相当不协调的，下面讲讲物体的角度对齐问题：

　　如上图中的物体就是一个位置正确的物体，它的下面两条边 0a、0b和水平线的夹角都是26.6度，也就是不论在这两条边上的任何一点，它的高h和宽w的比例都是h:w = 1:2，大家在画图时只要记住这一条规律就可以了。　　三、人物绘制　　游戏中的人物一共有4个面对的方向：左上、左下、右上、右下。每个方向都有几幅不同的图，比如：迈左脚、迈右脚、站立等……，游戏中只要交替显示这几幅图片，就可以产生如走路等的动画效果。

楼主 2015-06-30 10:10 回复
