    现实世界中有三种反射：
    漫反射、高光（镜面发射）和模糊反射。

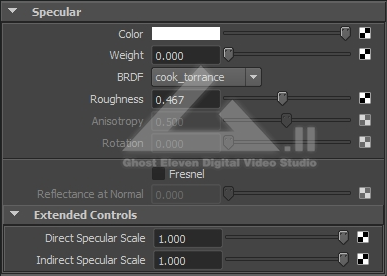

    高光就是材质球的specular
    高光
    Specular 是一种直接和间接的反射，可以用来调节光滑度（模糊度）

    颜色

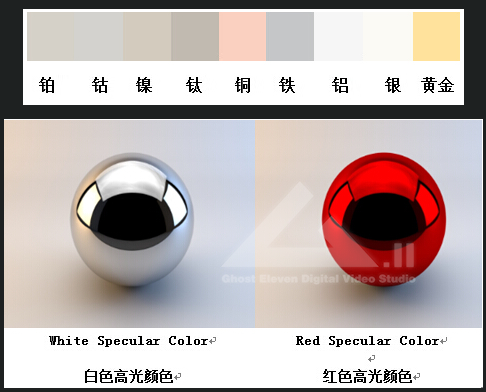

    specular reflection （镜面反射）的颜色会进行调制。使用此种颜色来提高高光的亮度是为了复制日常用的材料，以黄金、铜、铁为例：

    质量
    高光 质量

                                       高光质量0到1
    BRDF（双向反射分布函数）
    BRDF模型用于镜面反射。从Cook Torrance或Ward Duer中选择一个。
    Cook Torrance是推荐的默认设置。这是以2007年，Walter, Marschner, Li ，Torrance和 Eurographics 联合发表的《Microfacet Models for Refraction through Rough Surfaces》这一文章中的反射部分为依据的。
    Ward Duer是一种各向异性 BRDF，其适用于金属拉丝效果。它的理论依据是：Gregory J. Ward于1992年发表在SIGGRAPH（电脑图学委员会）的《Measuring and Modeling Anisotropic Reflection》，这篇文章是对康奈尔大学Bruce Walter教授的技术报告PCG-05-06的修正和改进。
    在Ward Duer中，为了各向异性的计算所需的本地参考帧主要来自于UV坐标，条件是在可行的情况下。否则，基于极坐标的本地帧将被会重建(除了两级，将会在整个球体不断地持续)

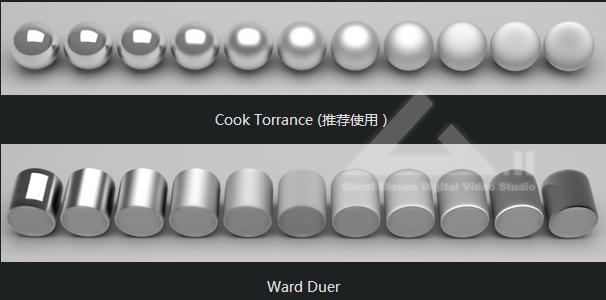

    BRDF的类型决定着高亮和光泽反射的类型。Cook-Torrance是推荐的默认设置。Stretched-Phong已过时，不应再使用。Ward-Duer是唯一一个支持各向异性反射的 BRDF ，因此适合于金属拉丝效果，如下面的示例：

                                     更多关于 Specular BRDF 的信息，可以在此看到。

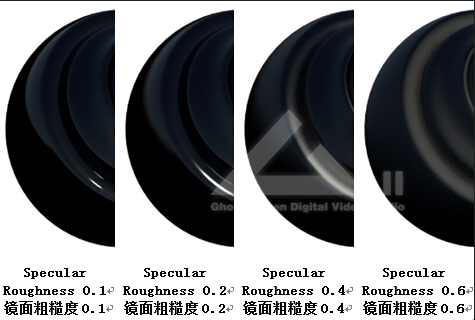

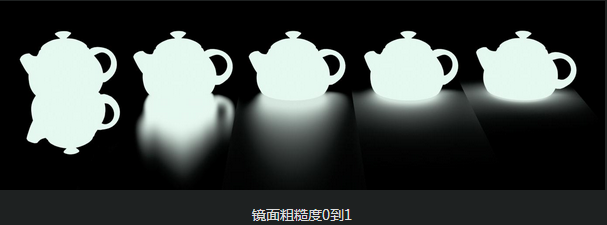

    粗糙度

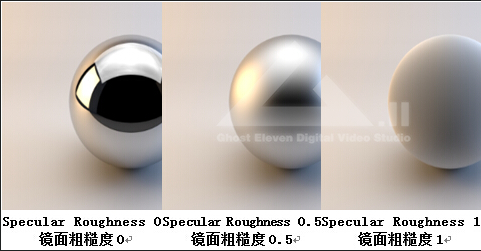

    控制镜面反射的光泽度。数值越低，反射越强。在极限情况下，光泽度为0会呈现出绝对超强的镜面反射；然而，如果光泽度为1.0的话，将会创建反射，这就接近漫于反射了。

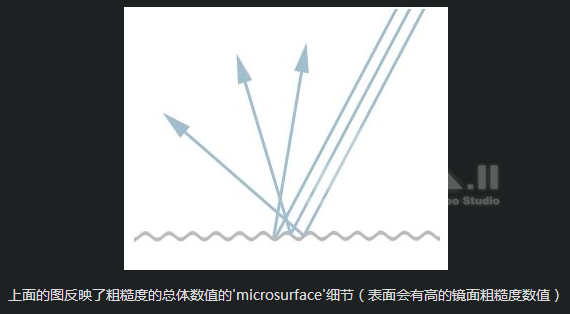

    表面的“微观”特性影响扩散和光的反射。这种“微观”细节对镜面反射的影响最明显。在下面的图中可以看到，当在较为粗糙的表面反射时，入射光线的平行线开始分散，且每条光线反射的方向各不相同。总之，表面越粗糙，反射光线就越分散或呈现的模糊。


    基于保护自然的标准材质的理念，镜面高光的亮度会自动调节大小。在下面的示例中，所有的材料都反射同样数量的光线，但粗糙的表面则向多个方向反射。然而，较低的表面粗糙度反射更多的集中的光线。

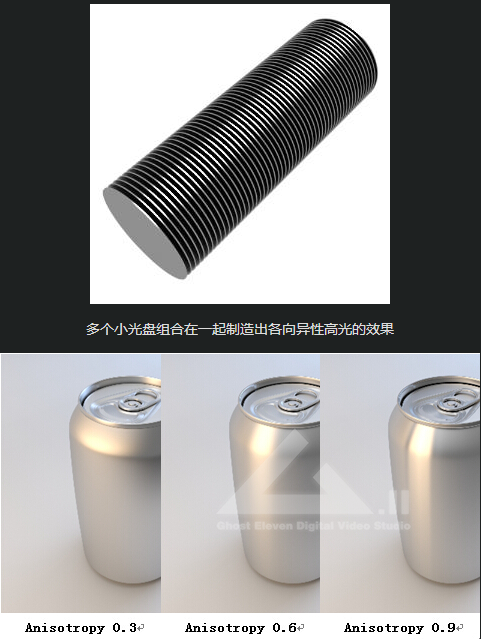

    各向异性

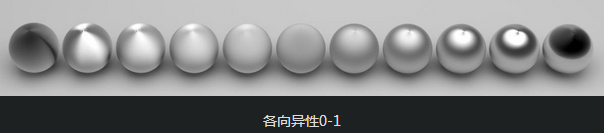

    当Specular BRDF设置为Ward duer时，是可行的。各向异性反射和传播光的方向偏差导致在某些方向上，材料显得更为粗糙或光滑。各向异性的默认值是0.5，这意味着“各向同性”。当把数值移向0.0时，表面在U轴表更具各项异性。当把数值移向1.0时，表面在v轴更具各向异性。

    Anisotropy（各向异性）适用于有明确方向的材料。比如金属拉丝，在其微小的沟槽中形成拉伸的各向异性反射.

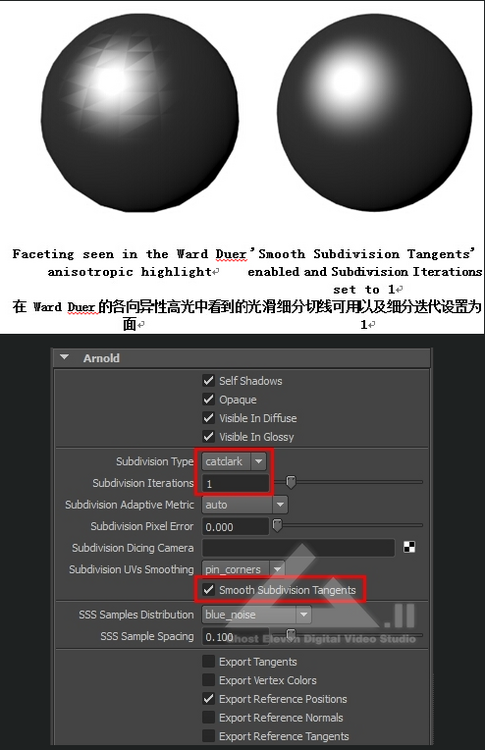

    在使用Ward Duer时，你可能会注意到在镜面高光中，会出现面。这可以通过启用光滑细分切线来删除面外观（通过使用Arnold subdiv_smooth_derivs参数）。考虑到这些的话，在多边形网格中，至少需要运行一个细分迭代。

    旋转
    在UV 空间里，旋转值改变着各向异性反射的方向。当值为0.0时，没有旋转；当值为1.0时，则是180度的旋转。对于拉丝金属的表面，数值的大小则影响材料入射时的角度。在金属表面，各向异性的高亮度应该垂直于伸向某一方向的入射方向。

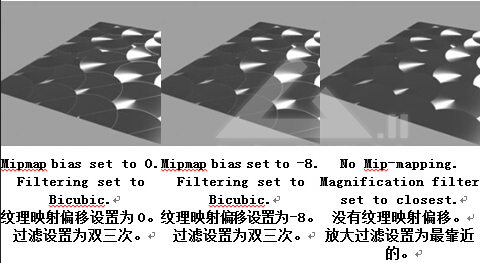

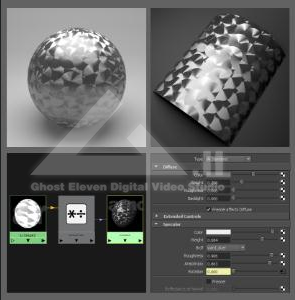

    指定纹理的镜面旋转度是可能的。这样做的时候，最好避免纹理过滤。也就是说禁用MIP-mapping和禁用放大过滤器，并将其默认设置为 "smart bicubic"（智能双三次）。一种方法是设置图像节点的mipmap_bias（纹理映射偏移）为最大的负值，比如-8，也就是说，使用比平时高8倍分辨率的MIP。

    菲涅尔

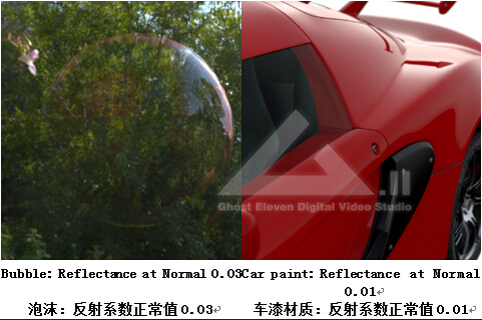

    检查时，反射水平依赖于菲涅尔方程下的表面的视角（这取决于IOR值）。视觉效果是这样的：随着观察者的入射视角不同，且对于表面法线，接近于0的时候，反射会增加。菲涅尔几乎对所有的材料都有很大的影响，如玻璃、水、光滑的涂层表面等，尽管使用更少发光材料的菲涅尔看起来很重要。
    Reflectance at Normal （反射系数正常值）

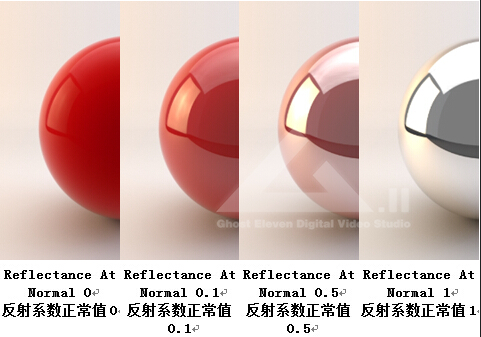

    当使用较低的数值时，菲涅尔效应比较明显。增加数值，也给材料增加了更类似于金属的镜面反射。与那些很少正常反射的塑料或电介质相比，在所有的角度上，金属具有更加均匀的反射。注意，当表面变得粗糙的时候，菲涅尔效应不太明显（粗糙表面的不可预测性降低了菲涅尔效应，使观察者不能清楚地看到）。从下面的图片可以看到，有着正确菲涅尔效应的物体，在边缘附件，会呈现出更加明亮的镜面反射。

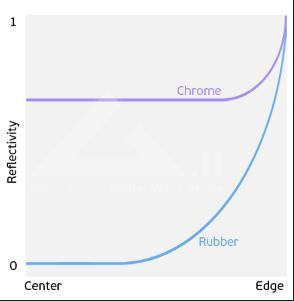

    在入射角度，所有类型的材料变成为100%的反射，如下的图，可以很清晰的看到：

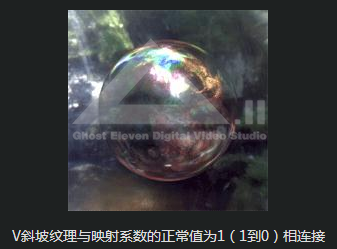

    对于现实中的材料来说，反射系数正常值必须比镜面反射的数值范围（其在入射时，控制着反射）低。否则，你会在边缘得到一个较暗的反射，这与自然界中看到的效果完全相反。在使用菲涅尔时，调亮反射也是不可取的，因为从物理角度来说，这是错误的。注意，为了控制菲涅尔效应的亮度，纹理映射系数正常值也是可能的。

    Extended Controls 高级控制

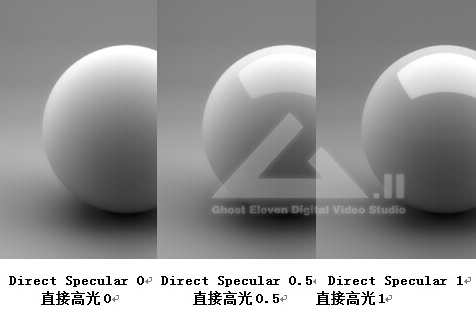

    Direct Specular Scale （直接高光数量）
    高光反射的数量只能从直接源收到。1.0以外的值将导致材料不节能，以及全球照明可能不收敛。

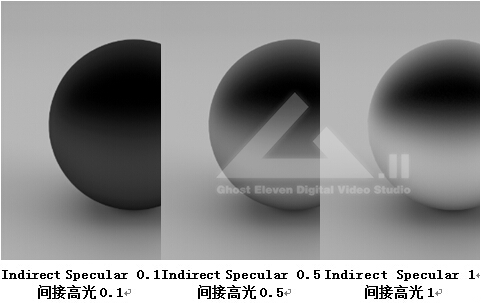

    Indirect Specular Scale 间接高光数量
    高光反射的数量只能从直接源收到。1.0以外的值将导致材料不节能，以及全球照明可能不收敛。
