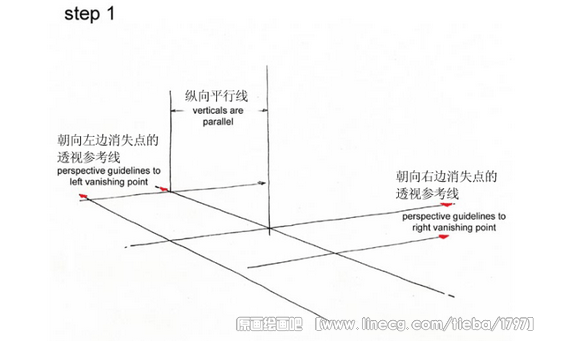

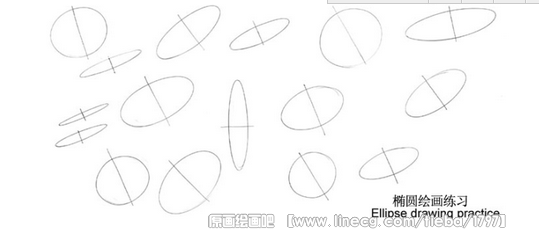

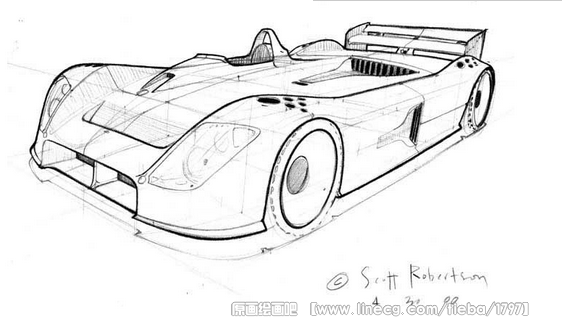

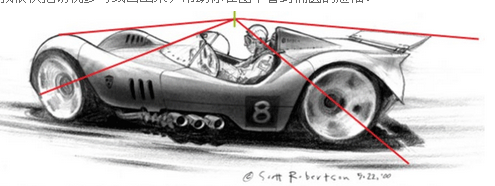

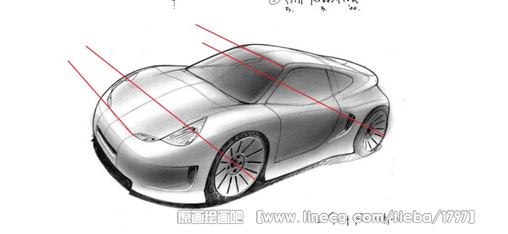

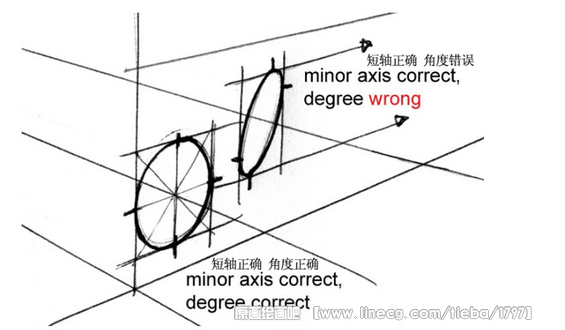

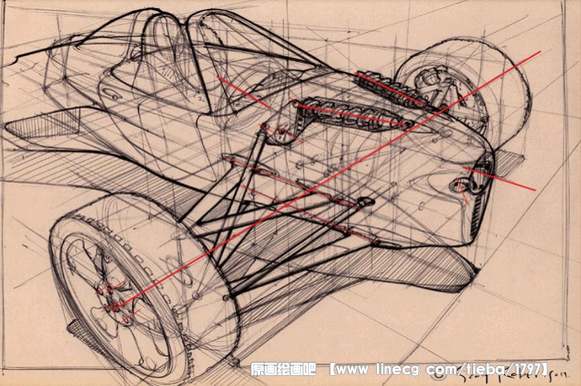

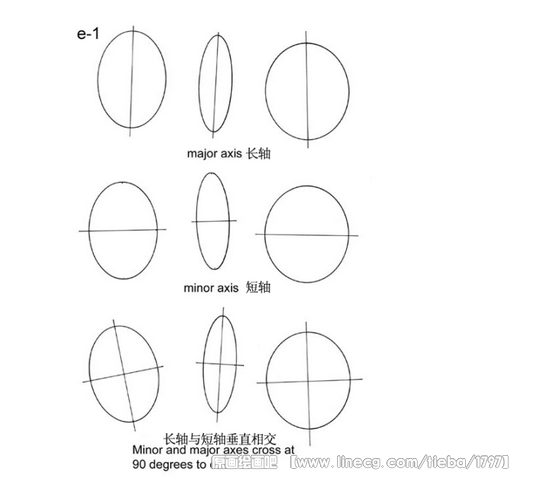

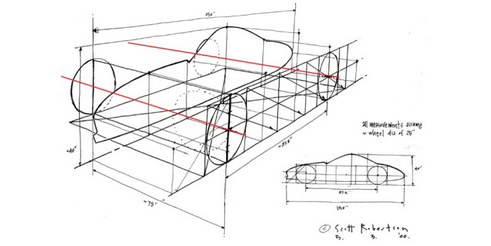

第一步 a 依据你要构造的形状,建亚一个精确的透视网格。这一点我就不着重叙述了, 这倒不是因为它看上去很简单,事实上非常困难,许多学生非常认真地作出正确的参考线去创建透视形状,正w完成这步,这样你就有了一个非常好的构造基础。 b 不要担心相对于投影缩减的线条的位置。注意向同一方向的线条要精确的集中于消失点上。 c 记住,平行线趋于同一消失点。 注: 如果你没有一面一面的画出盒子正确技巧(或者下面的的参考线,它们用来辅助你建造盒子),我将劝你不要更进一步的学 习,我知道这很麻烦,但是请相信我,学习的时候,一遍遍地在不同的视图里练习画它们,这样你就会打下坚实的制图基础,并给人留下深刻的印象。

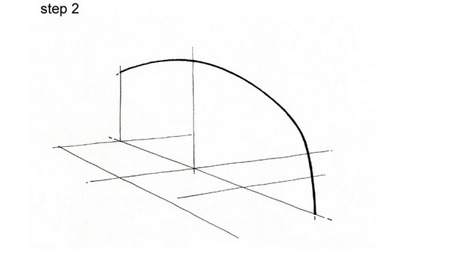

第二步 a 画完参考线后,定义一个x,y,z三维平面,并在一个平面上绘制曲线。这里我已经在中间平面上画了一条曲线,用以构造基本外形。 b 记住,你是用这条线来设计侧视图。

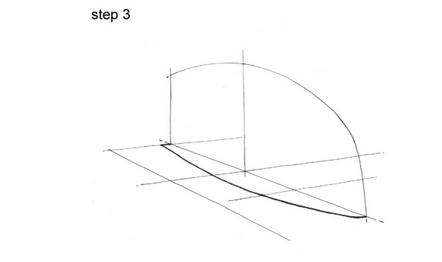

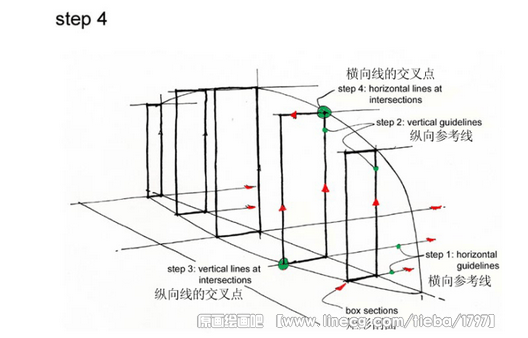

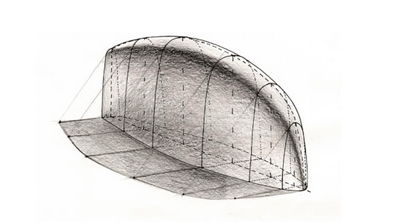

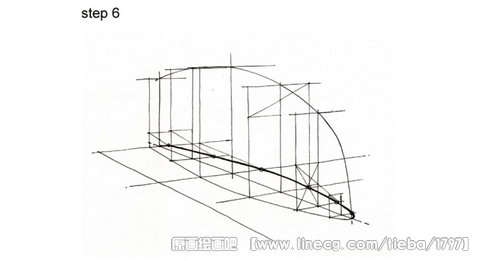

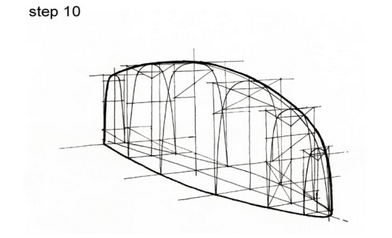

第四步: a 当你完成顶视图和侧视图中的线条设计后,接下来进行前视图的剖面设计。 b 开始添加前视图剖面,可以是简单的矩形,沿着参考线和顶视图的剖面相交。 c 在水平参考线和z平面的中心线的交汇处画一条竖线,还有,如果你想画更多的的前视图剖面,或者想画到准确的位置,就在z平面多画一些水平参考线,并在合适的位置相应画竖线。 d在竖缕和中间平面曲线的相交处,画水平参考线,这些参考线构成了各个剖面的上面的边线。在水平剖面线和z平面曲线相交的地方,画竖直参考线,它们构成了剖面的左边线。
