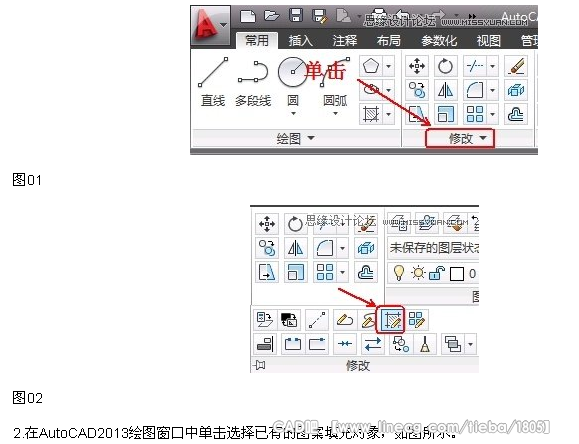

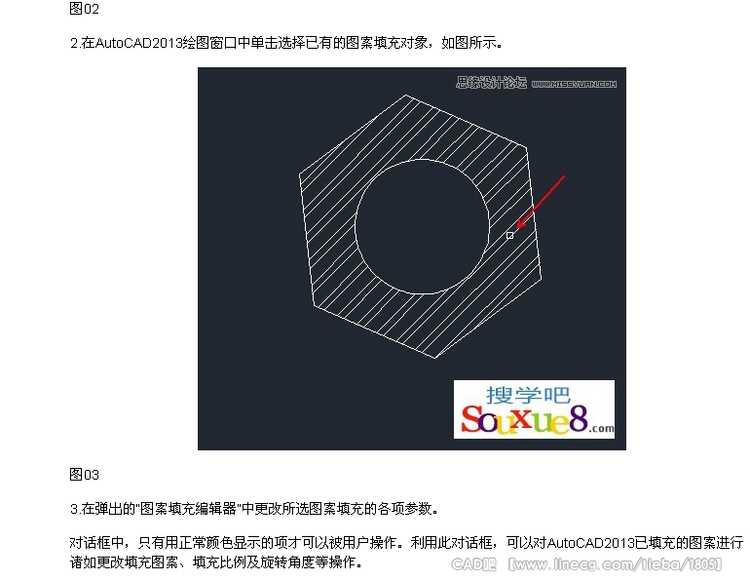

    这次CAD教程带来AutoCAD2013中文版使用编辑图案填充工具更改图案填充详解。AutoCAD2013“编辑图案填充”工具主要用于修改现有的图案填充对象，例如修改现有图案填充的图案、比例和角度等。这次CAD教程带来AutoCAD2013中文版使用编辑图案填充工具更改图案填充详解。AutoCAD2013“编辑图案填充”工具主要用于修改现有的图案填充对象，例如修改现有图案填充的图案、比例和角度等。1.在AutoCAD2013命令行中输入【HATCHEDIT】并按空格键执行命令;或在AutoCAD2013常用工具栏中单击选择“修改”按钮，从打开的下拉列表中选择 “编辑图案填充”按钮。

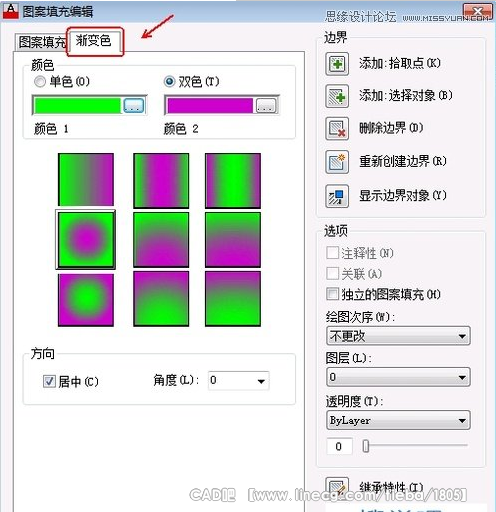

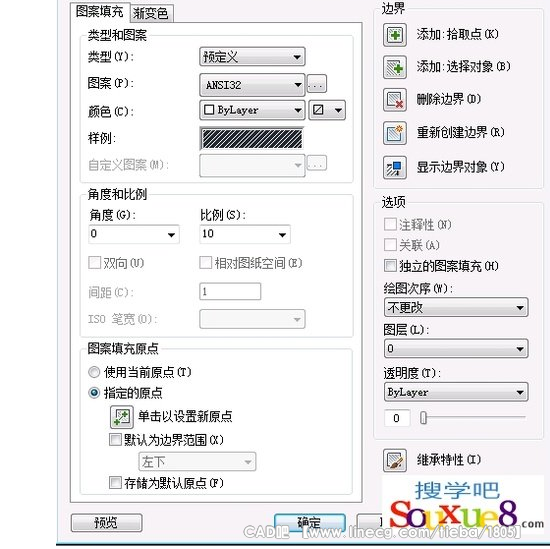

    图044.这里我们更改图案填充为AutoCAD2013渐变色填充，并设置渐变颜色，如图所示。

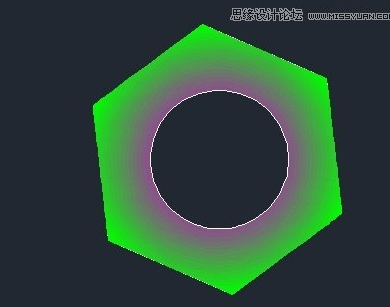

    图055.设置好参数后，单击“确定”按钮，得到更改图案填充AutoCAD2013效果如图。
