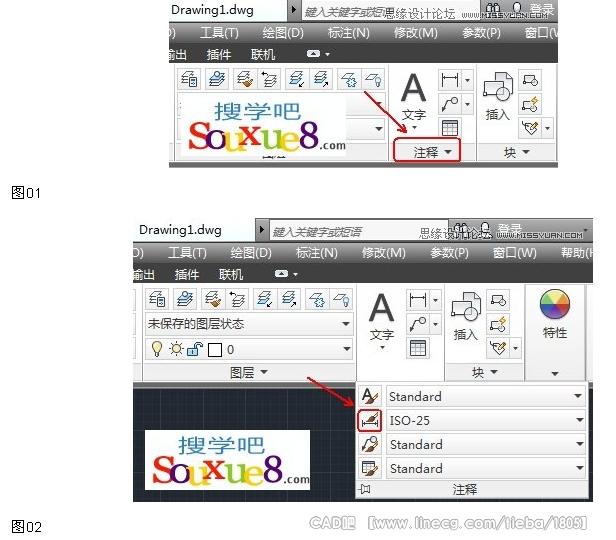

这次CAD教程带来AutoCAD2013中文版尺寸标注概念和标注样式管理器使用详解教程。尺寸标注是工程制图中的一项重要内容。利用AutoCAD2013可以设置不同的尺寸标注式，也可以为图形标注出各种尺寸。一、尺寸标注基本概念：AutoCAD2013中，一个完整的尺寸一般由尺寸线(角度标注又称为尺寸弧线)、尺寸界线(即尺寸界限)、尺寸文字(即尺寸值)和尺寸箭头4部分组成，如图所示。需要说明的是：这里的“箭头”是一个广义的概念，可以用短划线、点或其他标记代替尺寸箭头。二、标注样式命令：【DIMSTYLE】。在AutoCAD2013工具栏中单击“注释”按钮，在弹出的列表中选择“标注样式”按钮。
