数字人C4D建模课堂之二十四:多边形建模研究(1)
只看楼主
收藏
回复
做月子
等级:
一、什么是多边形建模:
【网上资料】就是Polygon建模,翻译成中文是多边形建模,是目前三维软件两大流行建模方法之一,(另一个是曲面建模,)用这种方法创建的物体表面由直线组成。在建筑方面、游戏角色模型方面用的多,例如室内设计,环境艺术设计、游戏等。1简介编辑Polygon建模是一种常见的建模方式。首先使一个对象转化为可编辑的多边形对象,然后通过对该多边
Polygon建模[1]形对象的各种子对像进行编辑和修改来实现建模过程。对于可编辑多边形对象,它包含了Vertex(节点)、Edge(边界)、 Border(边界环)、 Polygon(多边形面)、 Element(元素)5种子对象模式,与可编辑网格相比,可编辑多边形显示了更大的优越性,即多边形对象的面不只可以是三角形面和四边形面,而且可以是具有任何多个节点的多边形面。多边形(Polygon)建模从早期主要用于游戏,到现在被广泛应用(包括电影),多边形建模已经成为先在CG行业中与NURBS并驾齐驱的建模方式。多边形从技术角度来讲比较容易掌握,在创建复杂表面时,细节部分可以任意加线,在结构穿插关系很复杂的模型中就能体现出它的优势。缺点:它不如NURBS有固定的UV,在贴图工作中需要对UV进行手动编辑,防止重叠、拉伸纹理,模拟曲面需要大量的四边面,文件比NURBS建模大。
2Polygon的概念编辑
1. 多边形就是由多条边围成的一个闭合的路径形成的一个面。(说白了,就是由点、线、面构成的一个壳)
2. 顶点Vertex:线段的端点,构成多边形的最基本元素。
3. 边Edge: 就是一条连接两个多边形顶点的直线段。
4. 面Face: 就是由多边形的边所围成的一个面。 Maya允许由三条以上的边构成一个多边形面。(三角面是所有建模的基础。在渲染前每种几何表面都被转化为三角形面,这个过程称为镶嵌)一般原则,尽量使用三边或四边面。
5. 法线Normal:表示面的方向。法线朝外的是正面,反之是背面。顶点也有法线,均匀和打散顶点法线可以控制多边形的平滑外观。
二、C4D的多边形建模

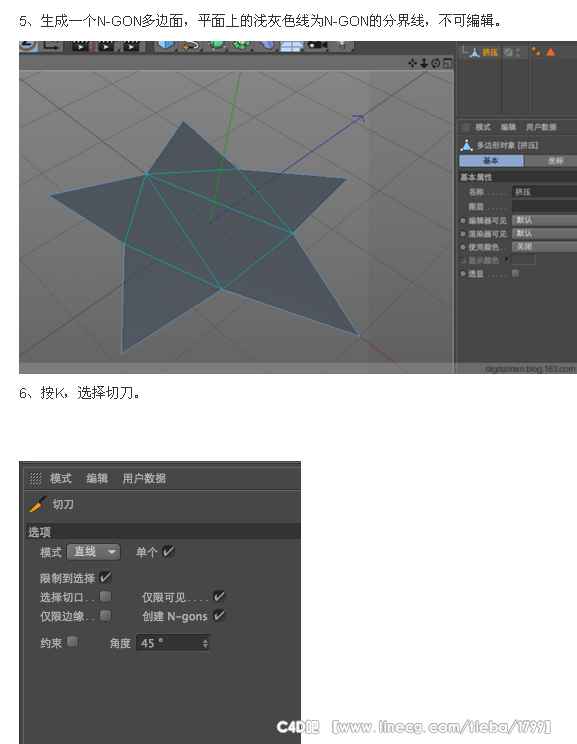

C4D是一个以多边形建模为主的3D制作工具,就是说它没有真正的曲面,它制作的曲面模型,完全是由四边面或三角面组成的。(有时你看不到四边面或三角面显示的时候,它一定是N-GON多边面显示模式)而且越平滑的曲面,三边、四边面就越多。通过下面的实例说明:

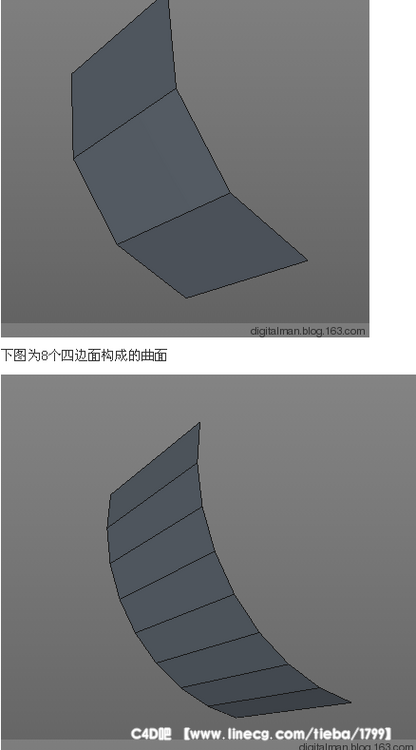

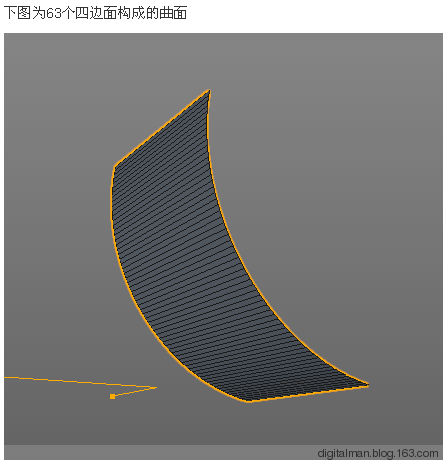

1、实例:C4D曲面构成。下图为3个四边面构成的曲面
C4D多边形建模,对于硬边模型,制作非常容易。

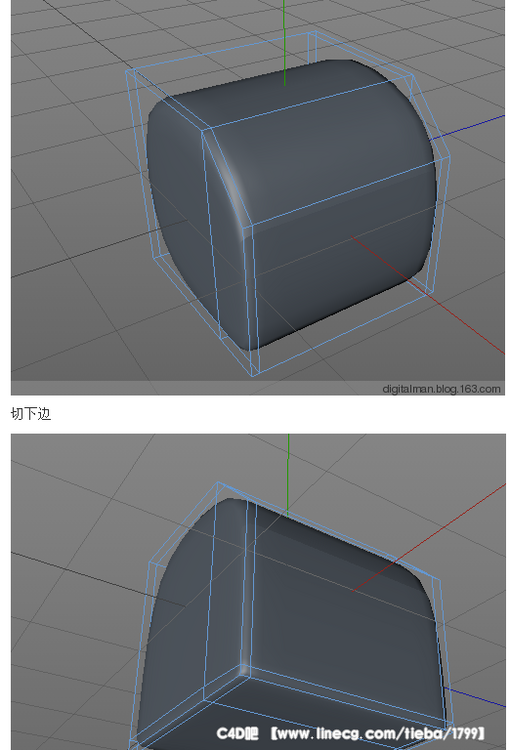

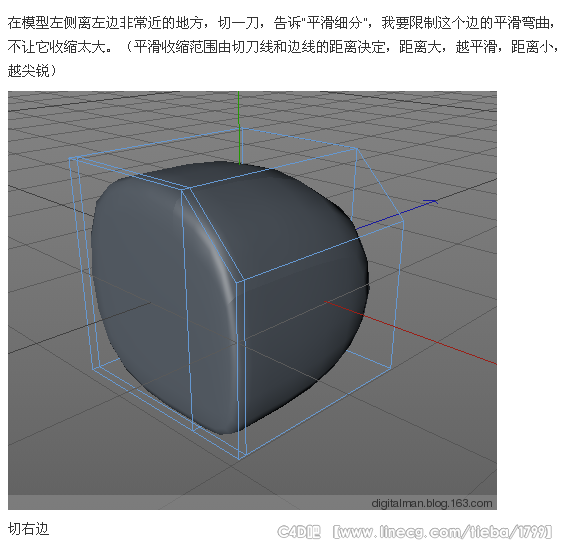

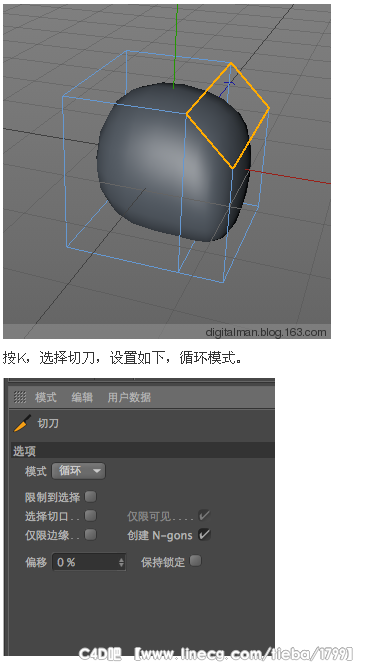

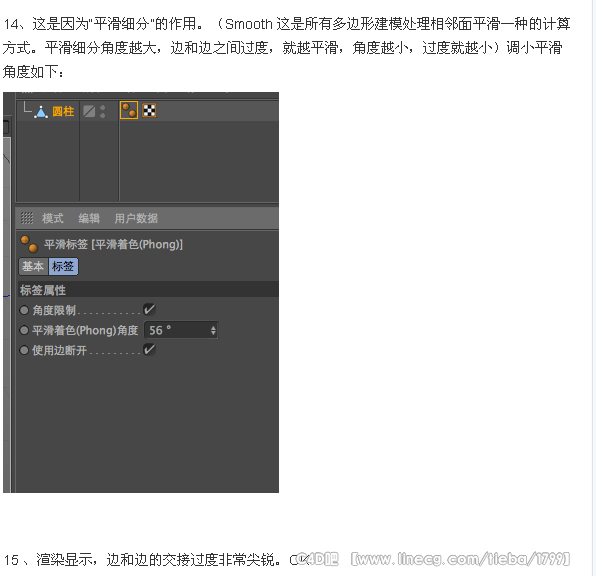

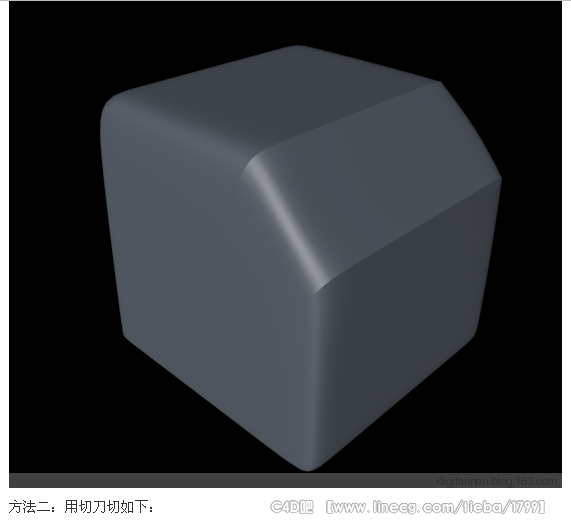

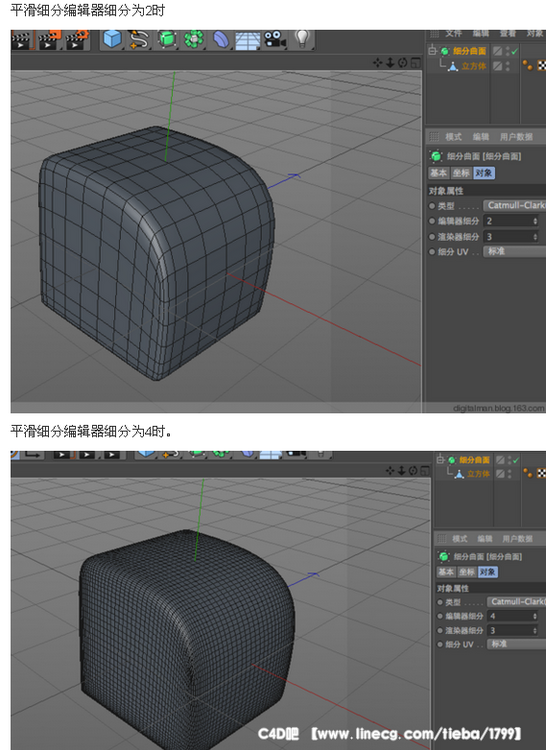

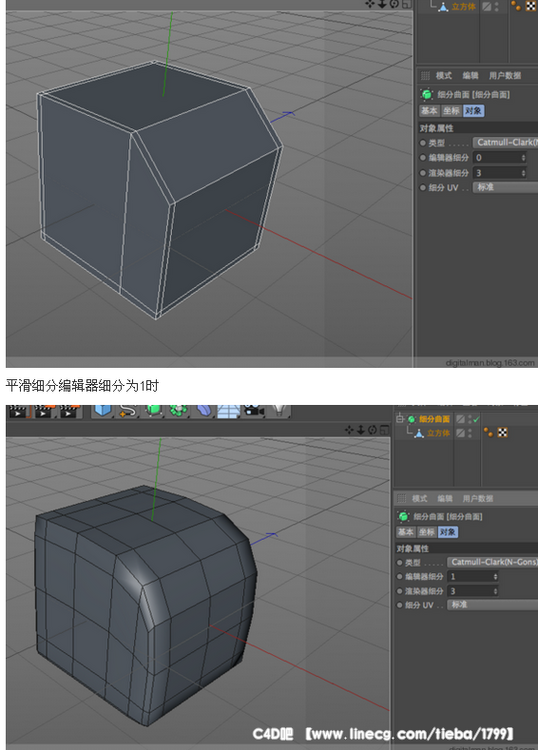

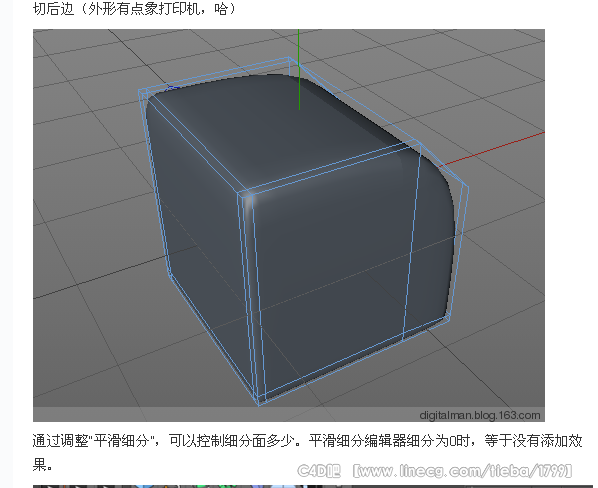

但对于有很多由曲面构成的模型,比较麻烦,首先用基本多边形进行编辑,初步制作大致的曲面形体,然后用“平滑细分”去处理模型曲面部分,最后用切刀去K边,使模型交接处锐利平滑。发在的曲面还涉及布线和如何K边。通过以下实例说明这个过程:

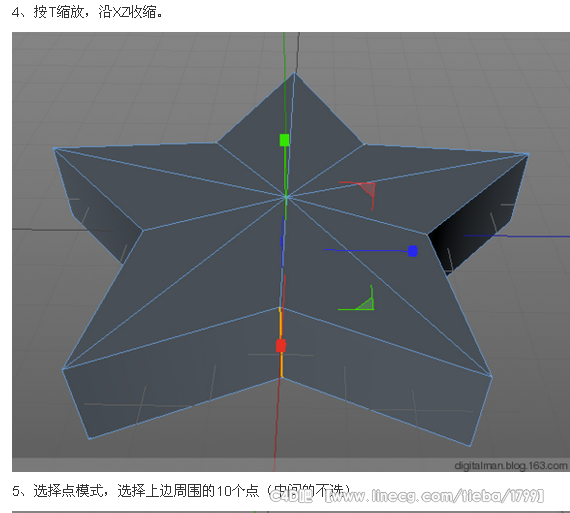

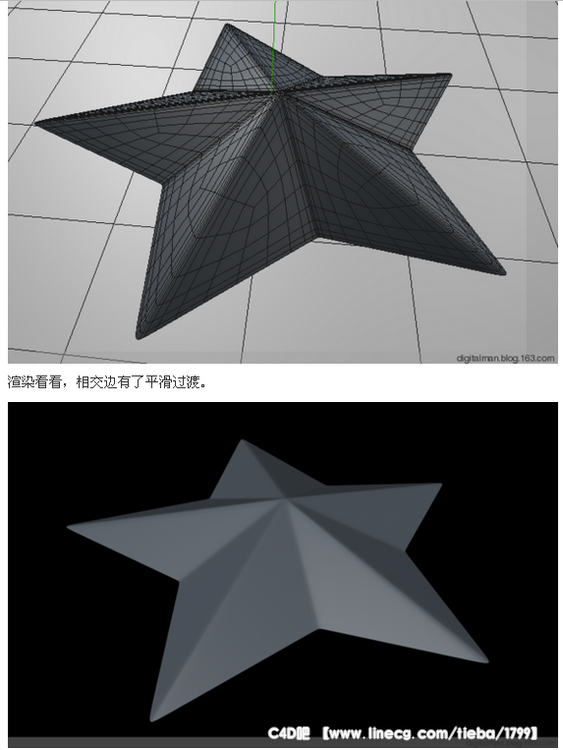

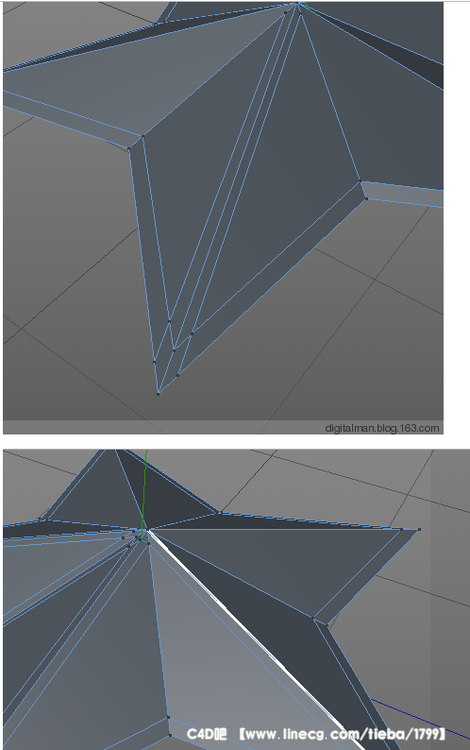

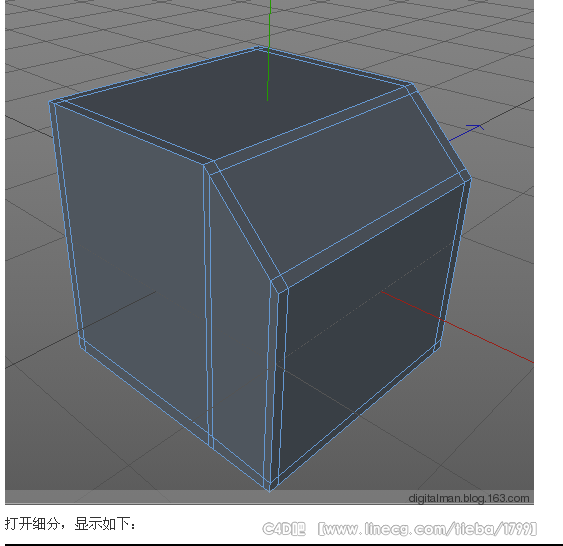

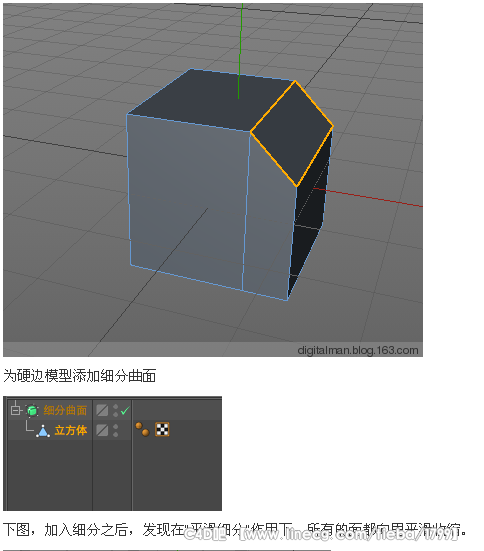

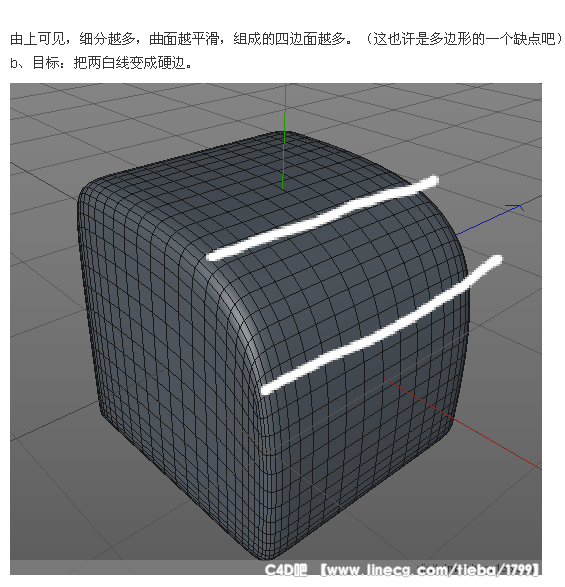

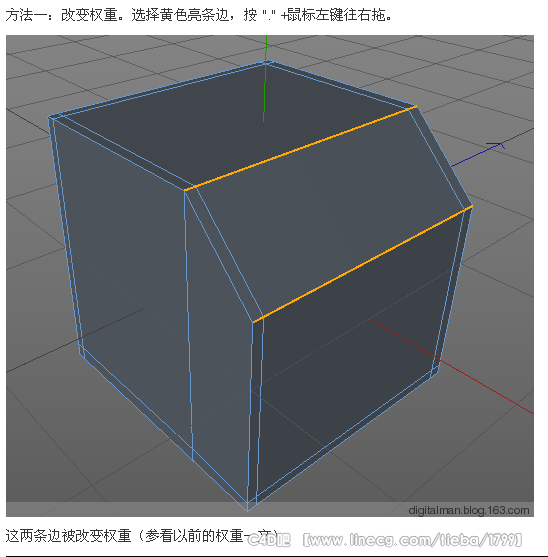

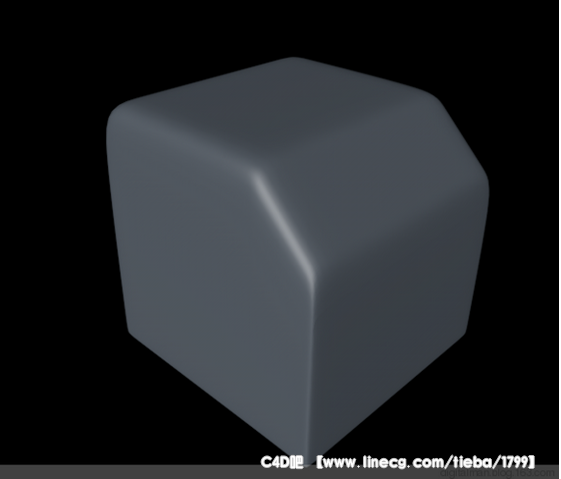

2、实例:制作带平滑过渡边的模型a、目标:把下面的硬边模型,使其中黄色部分制作成为曲面,其它部分保持不变。
楼主 2015-07-31 17:52
回复
做月子
等级:

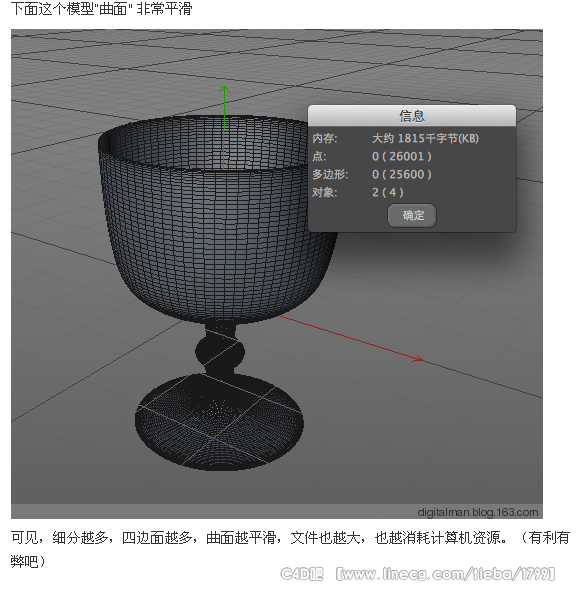

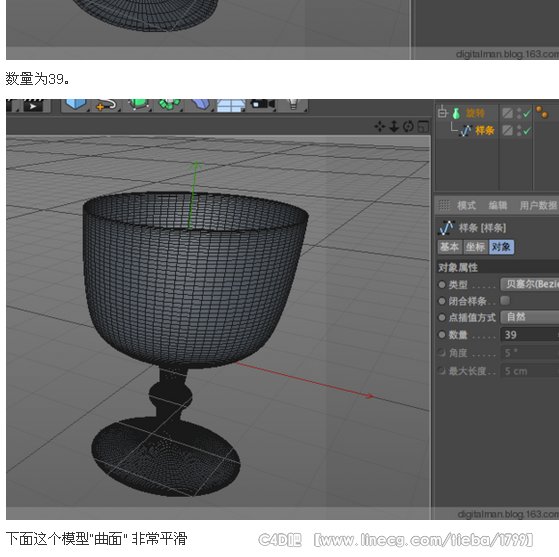

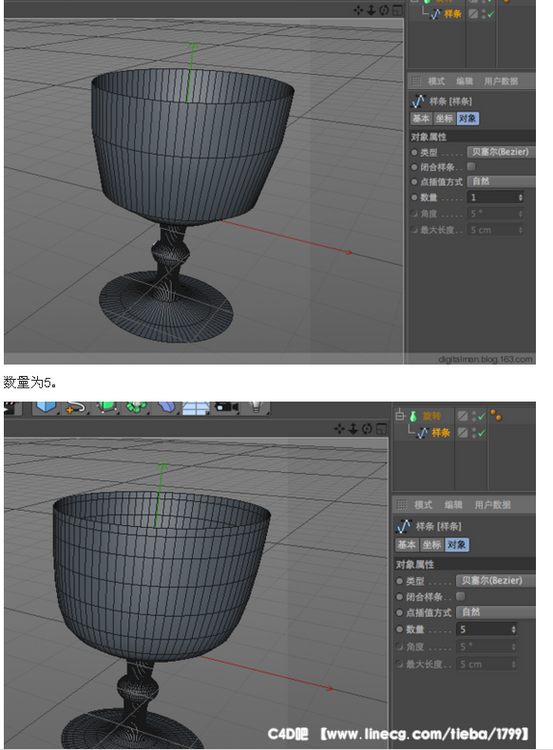

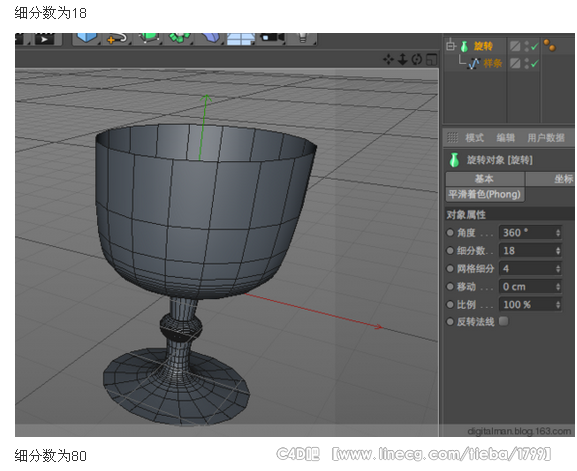

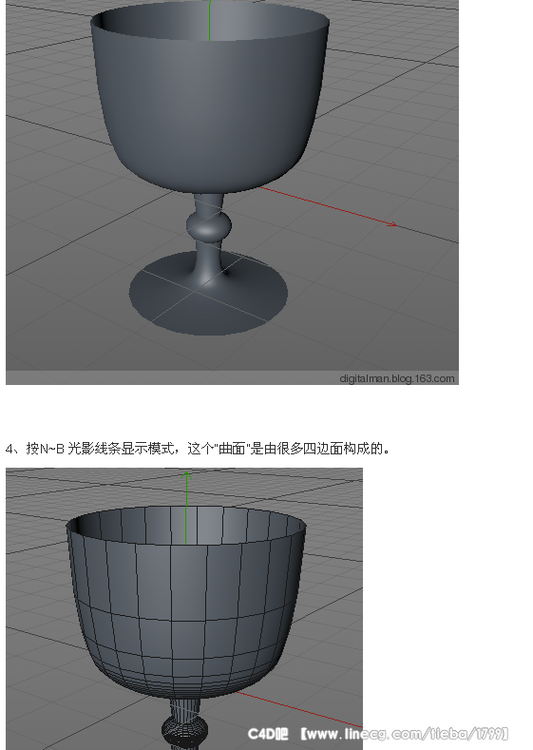

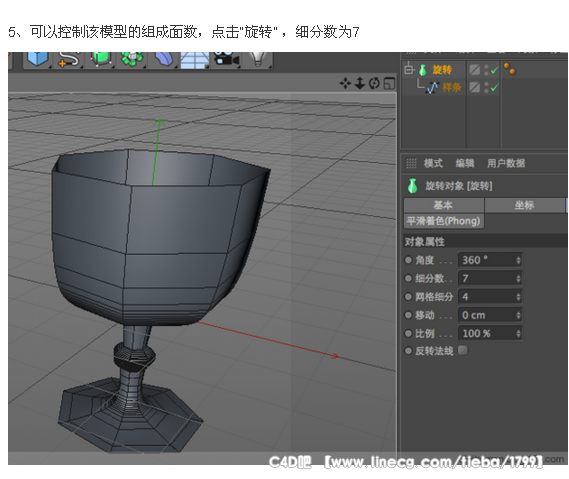

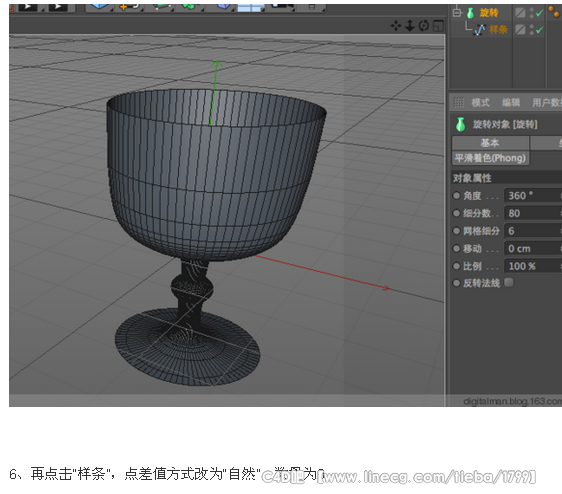

三、C4D的NURBS建模方式在MAYA,3DMAX建模中,不但有多边形建模方式,还有NURBS曲面建模方式,通过旋转、放样,曲线编辑生成曲面等等。这种方式对于由曲面构成的模型非常有优势,制作时,既可保证曲面平滑,又可以保证模型交接处的锐利,因为MAYA的NURBS能制作出“真正”的曲面。MAYA,3DMAX还可以通过软件相关命令把曲面模型转化为多边形模型。(NURBS--TO --POLYGON)而C4D也有旋转、放样、挤压、曲线编辑等方式,但C4D采用NURBS编辑方式,生成的不是“真正”的曲面,仍然是由四边面构成的“伪”曲面,曲面是否圆滑,由“细分”决定(包含多少三角面和四边面)。
通过下边实例说明:

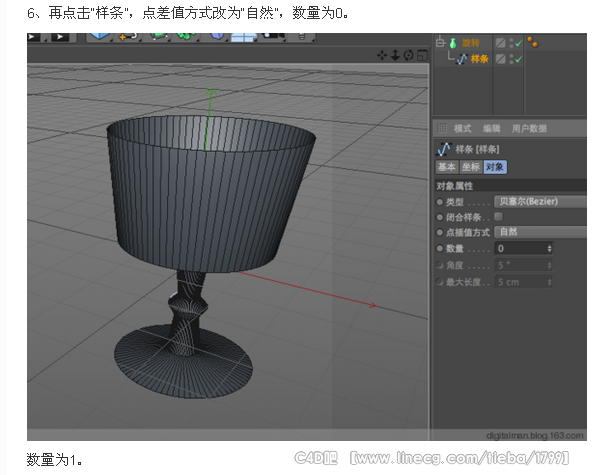

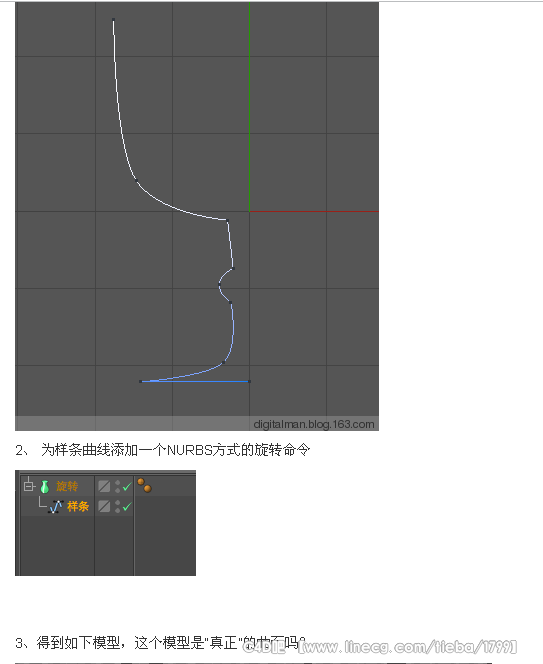

1、用贝兹曲线建立如下:(白色为1点,蓝色为末点,最后一个点设X=0,为了旋转)
1楼 2015-07-31 18:05
