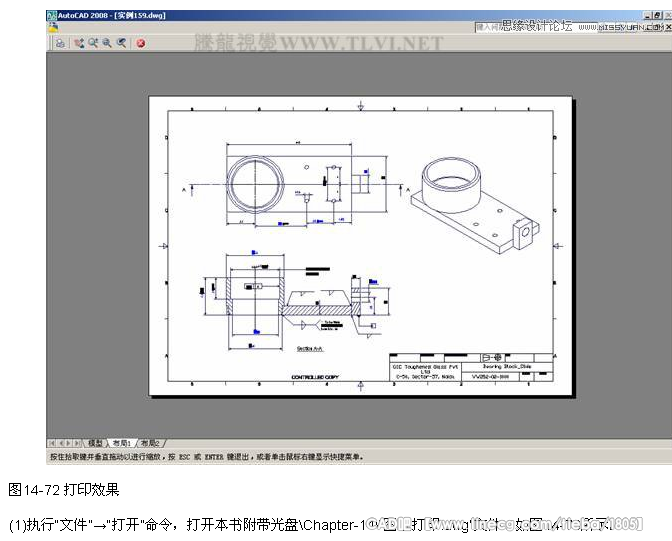

    AutoCAD还为用户提供了一种打印输出图形更为方便的工作空间——布局，用户可以在布局中规划视图的大小和位置。布局实际上是一种图纸空间，它用于模拟一张图纸，用户可以创建一个或多个布局视口、标注、说明和一个标题栏，来表示图纸。另外，还可以在布局中设置不同的图纸尺寸。本例将在布局空间内按照2.5：1的出图比例，将零件图形精确输出到0号图纸上，以学习“页面设置管理器”、“视口”、“插入块”和“打印”命令的操作方法和技巧。本例打印效果如图14-72所示。

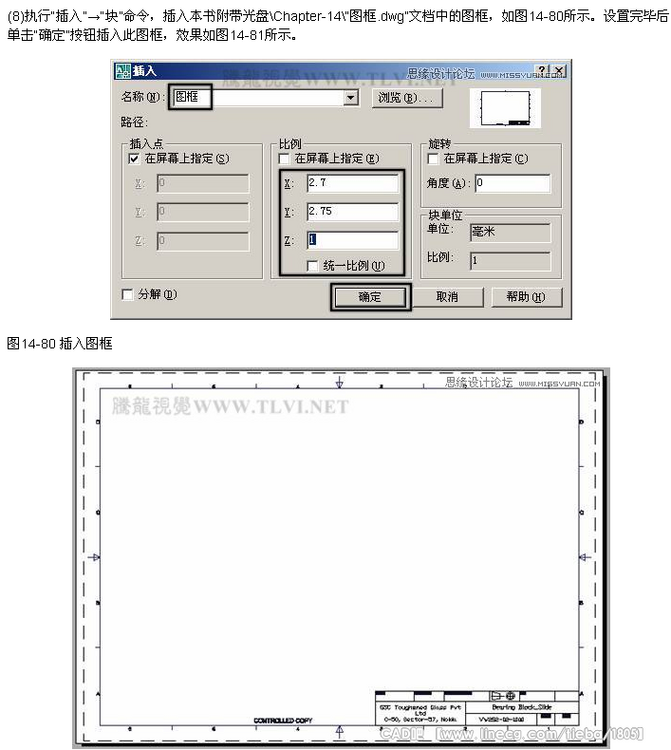

    图14-81 插入图框效果
