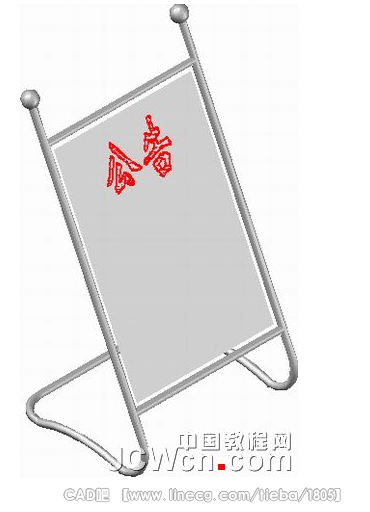

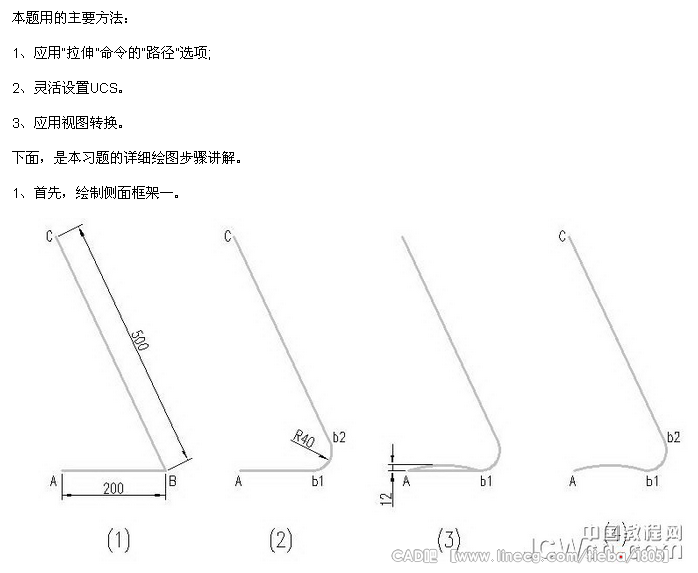

    本例为AutoCAD三维建模实例教程，在教程中我们将学习用AutoCAD绘制公告牌的制作过程，主要学习应用“拉伸”命令的“路径”选项、灵活设置UCS以及应用视图转换，希望能给朋友们带来帮助。先来看看最终效果：

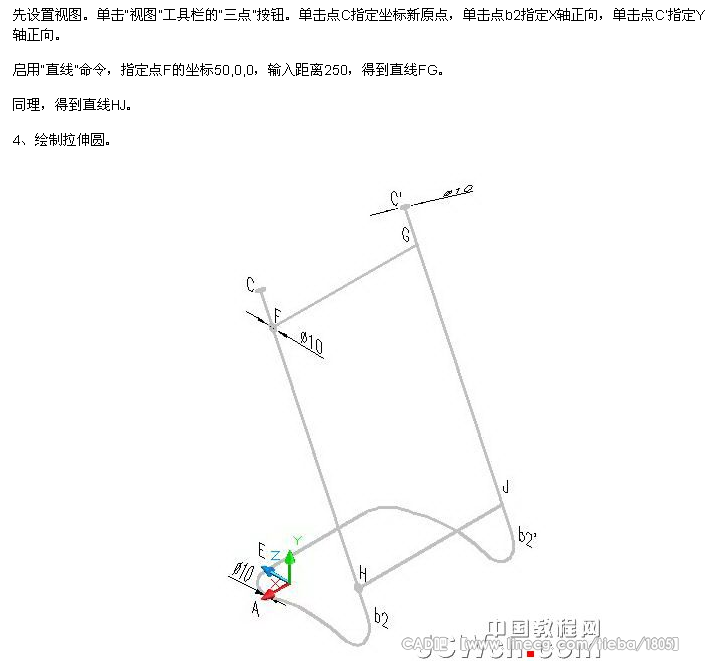

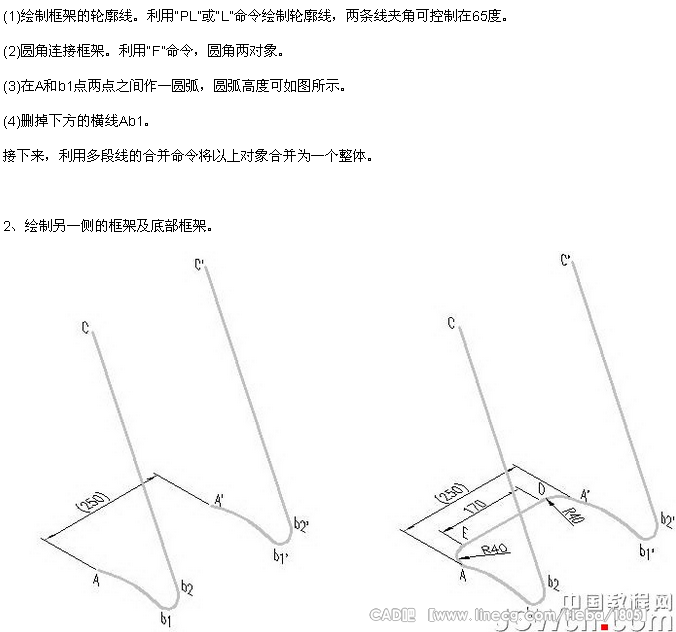

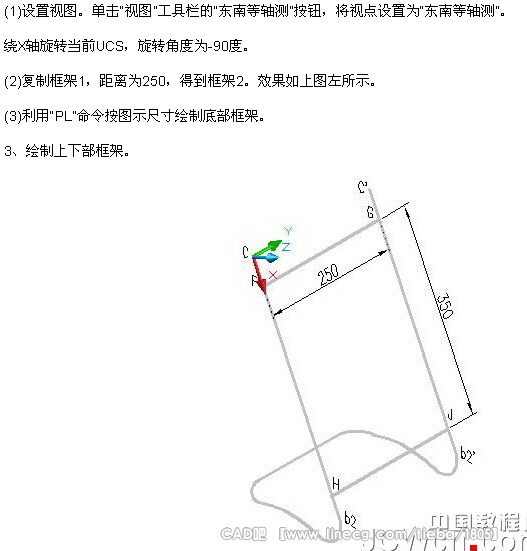

    绘制顶部的拉伸圆。
    先设置视图。单击“UCS”工具栏的“Y”按钮，指定旋转角度为-90。
    启用“圆”命令，作圆心在C点，圆半径为5的圆。
    同理，在C’点也作一等半径圆。

    绘制公告牌横杆的拉伸圆。
    旋转视图到当前作图面上。单击“UCS”工具栏的“X”按钮，指定旋转角度为90。
    启用“圆”命令，绘制横杆的两个拉伸圆。

    绘制底部支架的拉伸圆。
    启用“三点”设置视图命令，指定新原点为R40圆弧圆心，指定点A为X轴正向，指定点E为Y轴正向。
    单击“UCS”工具栏的“X”按钮，绕X轴旋转当前UCS，旋转角度为 -90。
    用“圆”命令画底部支架的拉伸圆。

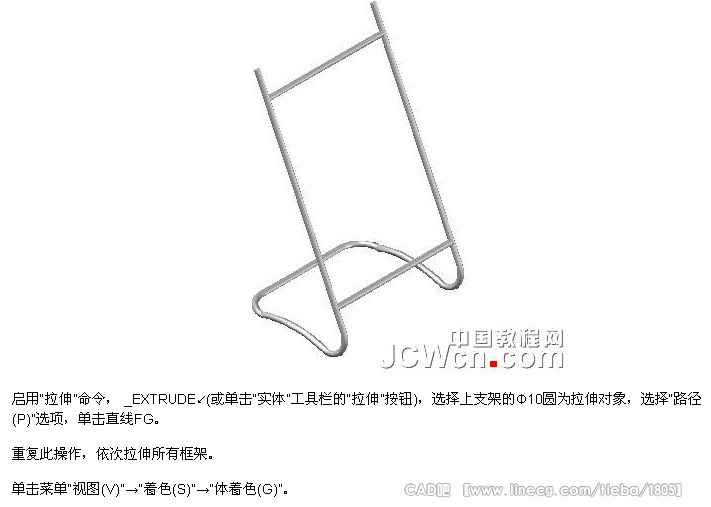

    5、拉伸实体对象。

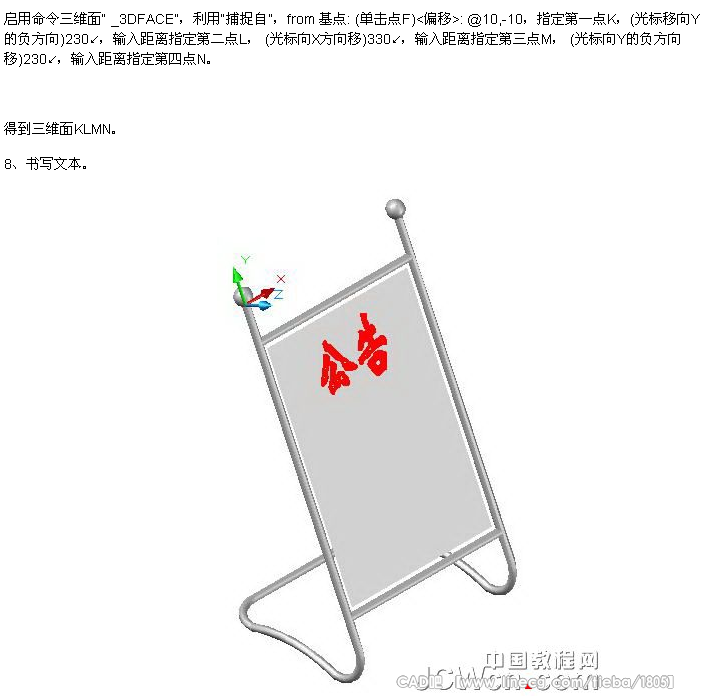

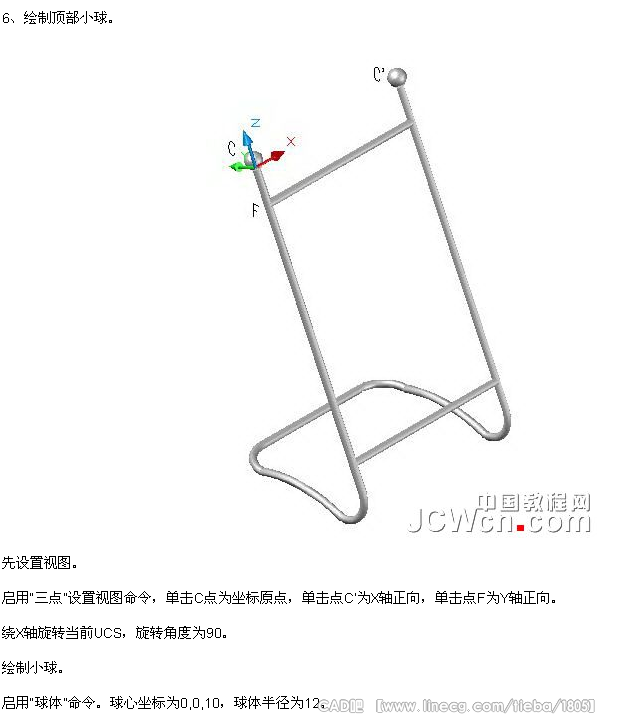

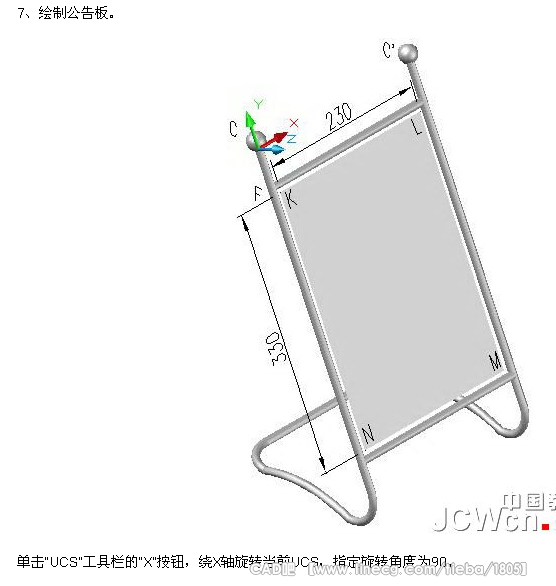

    设置文字样式。在“文字样式”对话框，取消“使用大字体(U)”，在“字体名(F)”下拉列表框中选择“TT华文新魏”。
    利用单行文字，利用对象追踪确定文字中心位置，书写文字“公告”，字高建议为60。
    单击“绘图次序”工具栏的“置于对象之上”按钮，选择“公告”文本，指定面板为对照对象，按Enter键结束命令。
    9、合并全部对象。
    利用命令: _UNION合并全部实体对象。
    全部操作完成。
