AutoCAD渲染教程：镜面的反射渲染技巧
只看楼主收藏回复

做月子
等级：

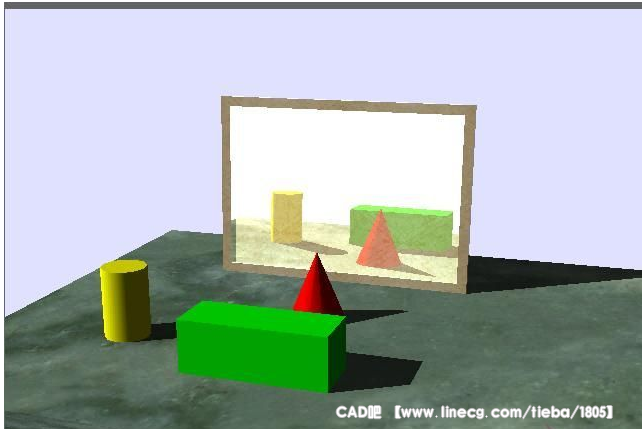

镜面的反射渲染，可能有很多会员还没有掌握技巧，本文谈谈此问题。tommi 网友昨天求助说：“我的怎么就调整不好呢”？他渲染的效果如图1所示：附图1：tommi 网友渲染的彩图

为帮助新手学习镜面的反射渲染技巧，现谈谈我的体会。
　　一般说来在CAD2007以上版本中，要使对象镜像反射到某个面上，需在那个面创建“面域”（如这里的镜屏）另附材质，“类型”中选择“真实金属”，样板取“镜像”，颜色取白底色或随对象，这样就可得到镜面镜像对象的效果。
　　当然，在材质类型中选择“高级”，反射值为100或稍低，也可达到反射效果，然而，漫射将影响镜屏的底色，一般应以黑色为宜，不要“随对象”，否则，镜屏底色就是对象的颜色；高光宜白色不要黑色（黑色镜屏就是一团黑了），也可“随对象”；环境光是否“随对象”都无影响，这样也就可渲染出镜像反射的效果来。

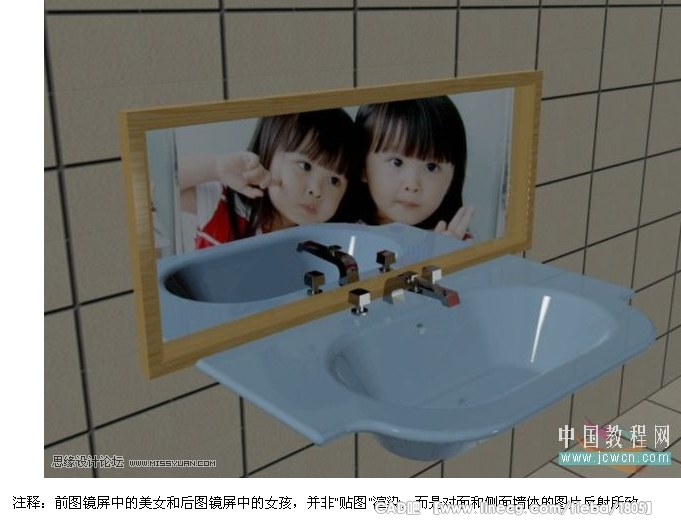

　　如果镜屏的材质选择的是浅色，则宜在“纹理贴图”中调用与实体颜色相近的浅色图片。本例的面盆是青色，调用镜面材质的图片为浅绿色粹花玻璃，反射的面盆侧墙与原图反白，而不是对象的原图颜色，渲染图附图3右图所示。而附图3左图则是没有用纹理贴图的效果。
附图3：镜面反射的面盆效果图

楼主 2015-08-30 19:33 回复
