    主要讲解：1、海水波浪与河水波浪的区别； 2、海浪波峰的泡沫质感的调节

    制作步骤
    本案例重点表现了海浪波涛翻滚的气势及质感。按照先调整海水波浪的形态再调整海水质感的流程制作。

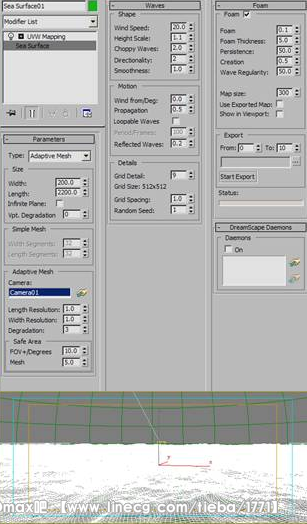

    制作时，主要用到DreamScape插件制作海水波浪3ds max 默认材质制作海水。其中如何使用混合材质制作起伏的白沫是最容易出错的，在制作时需要注意UVW map贴图的坐标控制。一、打开3ds max，启动DreamScape,在创建面板中切换到DreamScape Objects选择Sea Surface 在场景中创建海水模型设置相关参数下图



    二、创建一个混合材质，材质层级如下图

    三、调整水的材质调整材质类型为各向异性（Anisotropic）调整材质的漫反射色（Diffuse）与环境色（Ambiert）及高光色（Specular）调整高光级别（Specular Level）光泽度（Glossiness）各向异性（Anisotropy）方向(Orientation)

    四、在漫反射色（Diffuse）贴图栏内添加一个衰减贴图（Falloff）调整衰减形态为菲涅尔（Fresnel）色彩关系调整如下图


    五、调整菲涅尔（Fresnel）的混合曲线如下图





    一手好模9
    六、在凹凸贴图卷展栏内添加烟雾（Smoke）贴图调整相关参数如下图



    七、在反射贴图卷展栏内添加VRay map在VRay map的过滤色(Filter color)卷展栏内添加衰减贴图（Falloff）同时调整光泽度的相关参数如下图

    八、将衰减贴图（Falloff）的类型调整为菲涅尔（Fresnel）同时调整混合曲线如下图


    九、调整白沫材质将材质材质类型调整为布林（Binn）调整材质的漫反射色（Diffuse）与环境色（Ambiert）及高光色（Specular）调整高光级别（Specular Level）光泽度（Glossiness）调整自发光（Self-Illumination）为颜色自发光如下图

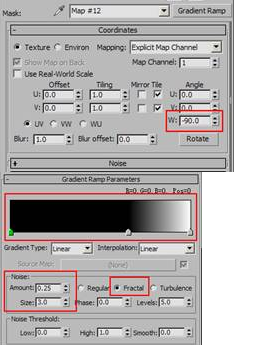

    十、最后调整蒙板（Mask）材质在蒙板（Mask）贴图卷展栏内添加一个渐变坡度（Gradient Ramp）贴图调整渐变方向及相关参数如下图



    一手好模9
    十一、在渐变控制点内添加烟雾（Smoke）贴图，调整烟雾贴图参数如下图





    十二、将材质赋予海水模型，添加UVW mapping，调整参数如下图

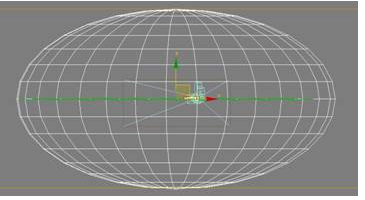

    十三、建立球天环境，调整球天参数如下图

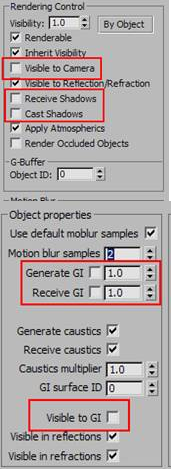

    十四、调整球天属性为相机不可见，不接受投影及不产生投影调整球天VRay属性不产生，不接受GI，以及关闭GI可见。

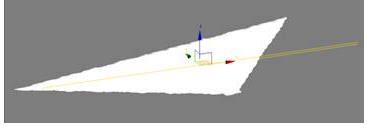

    十五、为环境添加灯光

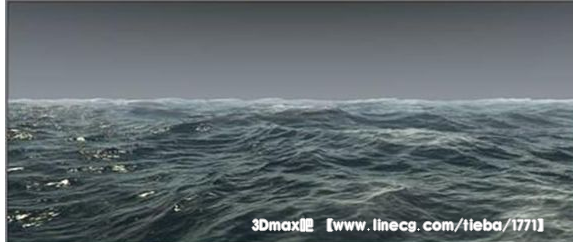

    十六、渲染成图


    在制作时要注意以下几点：
    1. 海水模型创建时注意调整海浪起伏的动态与河水波浪的异同之处，平时注意观察才能在实际制作项目时胸有成竹。
    2. 海水浪尖撞击时会产生白沫，使用贴图控制白沫产生位置时要注意UVW map的坐标方向。
