    在AutoCAD2007版及以后的各个版本中，还可以用“平面摄影(flatshot)”命令来进行三维实体到三视图转换，这个转换过程是在“模型”里转换，这就给很多的后续操作带来了方便，如绘制“剖视图”、“截面图”、“转向图”等等。
    经过本人(shaonx)一段时间的研究试验，总结了一套转换的方法，自我感觉基本上还是成功的，因此特意做了本教程，以飨广大的网友。希望本教程会给大家带来方便。
    下面，就是用“平面摄影(flatshot)”命令来进行从三维实体到三视图转换的一种、也是最基础的方法，我使用CAD2008进行操作的：
    1、打开CAD，大家看到如下图的界面工具条的放置有点怪，这是为了使绘图的窗口界面最大化，便于大家看的清楚。最上面的“建模”工具条，到后面还要换成 “标准”工具条。最下面的命令行，就省略了。 先画好三维实体或者打开已经画好的三维实体，可以是线框图、或消隐图、也可以是着色图(2007版以上中的“真实”或“概念”)，我这里为了讲解的清楚，使用了“概念”。
    在三维实体上，我们先要有一个空间概念，即三维实体在转成三视图后的“俯视”、“前视”和“左视”的方向，如下图：

























































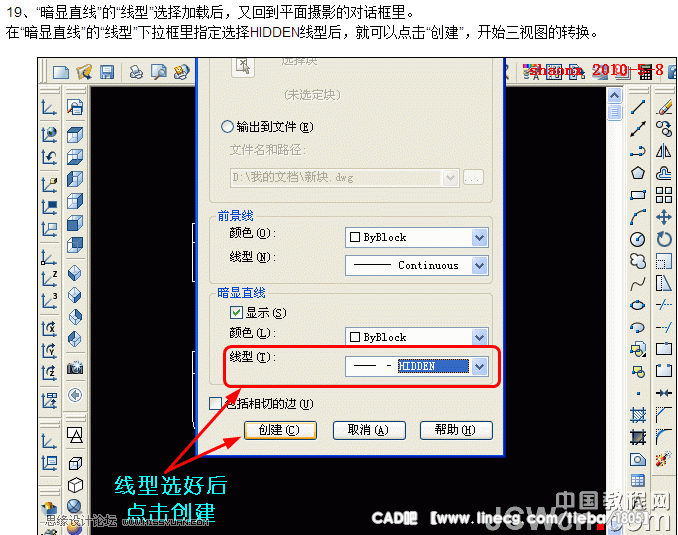

    最后，对本教程的操作，及后续的操作，有几点说明：
    1、对本教程操作步骤中第8、第14步中，指定“原点UCS”这一步，可以跳过不做，但在第20、第22步中就会出现转换的三视图和粘贴的三维实体，不知跑到什么地方去了，不过还是可以通过显示全部图形，再移到一定的地方。
    2、对于第5、第7步的三维实体的旋转方向，由于所画的三维实体处于各个不同轴测图中(如东南、西南等)，三维旋转的旋转角度的正负值是不一样的，要通过自己实践来掌握，但操作步骤、原理都一样。
    3、如在后续操作中要作“剖视图”、“截面图”等，由于到最后(29步)，转换成的三视图已经是分解的平面图的线段，大家可以随心所欲地进行修改、变换线型，添加填充图案等操作来实现，这里就不一一介绍了。
    4、如在后续操作中要做成、或添加“转向图”，可以在进行第2、第3步操作时同时操作，也可以再增加复制一个三维实体，什么位置都无所谓，因第14步还可以调整实体图形间的距离、位置。 要做成转向图的实体，如果角度特殊，需要将此三维实体的需要显示面，用三维旋转的命令，转到朝向Z轴，也就是在“俯视”时看是正面即可，吃不准的时候，可以边旋转，边转到俯视状态下看看。
    利用平面摄影(flatshot)命令，在绘图的模型界面里，将三维实体转换成三视图的教程，看上去好像很复杂，其实在操作熟练后，还是很方便的，也很快捷。我现在一直是使用本教程的方法。
    本教程比我过去发表的【三维实体转三视图】要简洁的多，那个【三维实体转三视图】的教程，虽然适应各个版本的CAD，尤其是低版本的CAD，但需要通过 “布局”来实现，因此在实际应用中，特别是要进行某些后续操作的(如制作“剖视图”、“截面图”、“转向图”等)，还是感觉到没有本教程方便。
    其实本教程也有一个问题，就是你要应用本教程的方法的话，那使用的AutoCAD版本则必须要在2007以上才可以。
    总之，这两种三维实体转三视图的方法，各有所长，大家可以借鉴使用，按需应用。
