复制物体、轴心调整与制作对称物体的方法
只看楼主收藏回复

回望空城
等级：
1、复制粘贴快捷键：
1）、ctrl+c与ctrl+v；
2）、选中物体，shift加基本操作（移动、旋转、缩放）
2、进行复制操作后会弹出选框，
第一个是复制，单纯的将物体复制出来，两者并没有任何关联；
第二个是实例，即关联，其中一个在修改器列表下存在变化，另一个物体也会发生同样的变化，但是基本操作并不能影响关联，因为其没有记录在修改列表下；若需要记录基本操作，需要在其中一个物体中添加X变换（Xform）命令，选择X变换中的GIZOM然后进行操作即可，中心就是设置中心的作用。需要注意的是实例的物体的名字是粗线型的，如果想取消两者的关联性，可以点击修改列表下面的“使唯一”
第三个是参考，与实例类似，但是是从单向传递的，只从本体往副本传递。
需要注意是，在采用shift+基本操作进行复制的时候，可以设置复制的数量，复制的物体沿拉出的方向和间距进行复制，若是关联复制，要使得其中选中物体不与其他物体关联，但是选中物体关联，可以点击“使唯一”。
2、轴心的调整
轴心影响基本操作，平移旋转缩放。
轴心的调整：
在参考坐标系的右边，有三个选项，第一个为使用自己的坐标，第二个为使用物体中心的坐标，第三个是使用坐标原点（在三视图中是视图屏幕的对角线中点位置）。这三个是第一级别的轴心调整，但是只会对应当前基本操作的坐标设定。
第二级别的调整在层次面板上，选择仅影响轴，可以利用基本操作调整轴心位置，重置轴可以将轴心重置，回到物体的原始轴心。第二级别的调整会影响所有基本操作的坐标设定。
3、镜像
选择物体，点击镜像，选择镜像轴和偏移距离，设定克隆选项，点击确定即可。
镜像建模，方便制作对称的模型。需要注意的是：在镜像建模完成后的点焊接，需要先将物体使唯一，然后附加两物体（attach），然后选择需要焊接的点，选择焊接，调整焊接的间距，不宜过大，否则物体发生变形。
对称移除及拆分多边形
1、对称：选中无转为可编辑多边形，修改列表中选择对称，打开对称的“+”号，选择镜像，可以对对称的轴心进行进本操作；在下面的参数中也可以改变镜像轴心；翻转，选择镜像左边还是右边；沿镜像轴切片，是否将对称的物体进行切片；焊接缝，表示镜像的物体是否焊接起来。
2、开放边界：可以方便得对边进行基本操作，方便建模，其中在开放边界中有一个封口（CAP）命令，可以对选中的开放边界进行面的缝合。

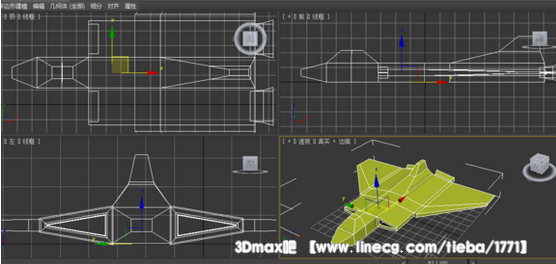

3、制作小飞机：
1）、创建一个BOX，删除左右两个面，然后按住SHIFT对边界进行挤压和缩放（如果不按住SHIFT是得不到新的多边形的），完成后封口；，
2）、飞机翼，在多边形模式下，挤压和缩放完成；
3）、喷器口，在多边形模式下，插入，挤压和缩放完成。
4）、完成一半之后，利用对称修改完成飞机另外一半的操作，然后将修改保存，进行塌陷到全部。
5）、删除多余的线和点，选中对称后的线单击右键选择删除（remove），点同理。

4、分割多边形的方法：1）、选中线，连接；2）、切片平面，切片（制作电脑桌时用过）；3）、切割（cut），快捷键是ALT+C(需要进入点模式)，十分常用；4）、快速切割

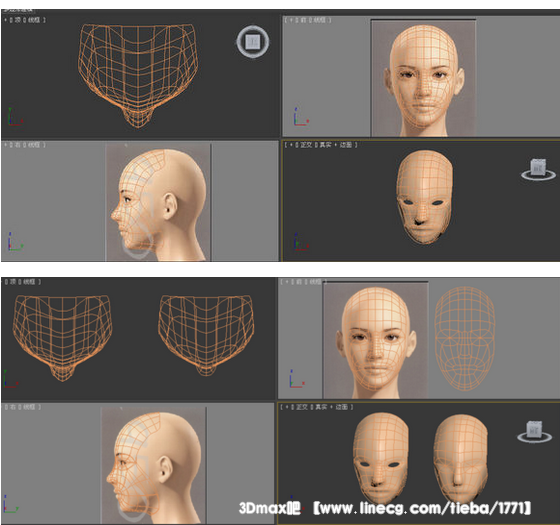

面具的制作
说明：这次制作的脸是对称的，所以制作时只用制作一半即可，然后利用对称命令完成另一半的操作。
1、插图：在前视图和右视图中插入人头图片，然后分别对两幅图进行alt+b的图片设置；
2、右眼睛的制作：在眼睛处插入平面，调整面数为2*2，将面片拖到参考图眼睛的位置，先对照前视图，

然后对照右视图拖动面片中心，然后将利用切割（CUT）命令，将面片的对角线连起来，然后对照前视图

和前视图调整位置；
3、右嘴唇的制作：与眼睛同理，在参考图片右边嘴唇处插入2*2面片，然后调整位置；
4、其他部位的制作：从在嘴唇的右边界按住SHIFT拉出合适的面，对照参考图片，调整点的位置，其他需

要补充的脸颊和头部也是同样操作；
5、到了眼睛位置或者其他特殊的面（快要闭合），进行点焊接，然后作适当调整；
6、对鼻子的丰富：环绕连接，添加线，对点进行调整；
7，对眼睛的丰富；适当使用插入命令，将眼睛的眼皮表现出来，然后删除眼睛的中心点，示意为眼球。

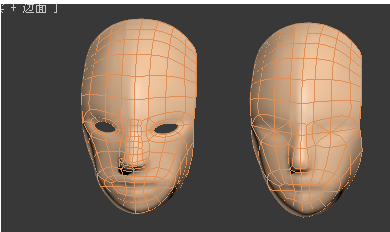

8、对图形进行对称（SYMMETRY），适当调整对称轴和焊接间距即可；
9、最后进行网格平滑，在合适的位置加入线，作小调整；
