    此情若长久

    等级：

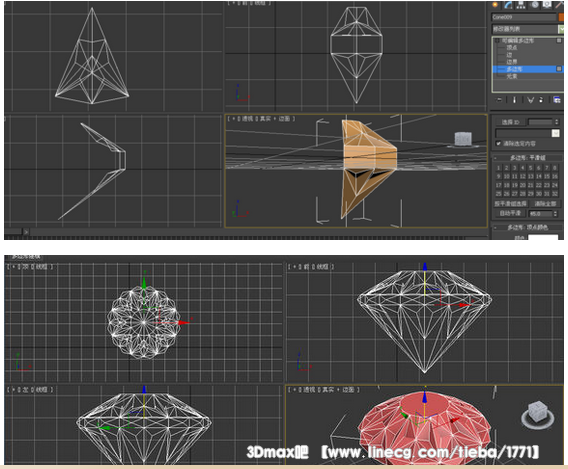

    1、建立一个圆锥体，在参数设置中，删除高度分段并且将边数设置为16个，然后转换为可编辑多边形；
    2、在圆面上挤压一小段，然后再次挤压一小段，然后对其进行缩放；
    3、在前视图中选择两组面，然后CTRL+I进行反选，选择删除，保留两组面；

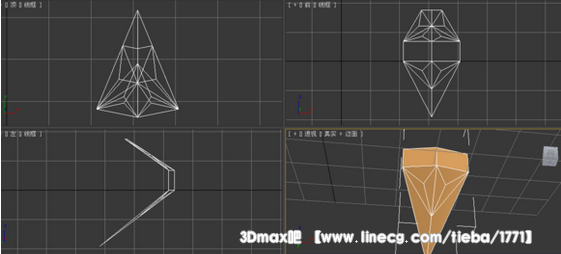

    4、使用切割工具，并且打开3D捕捉（快捷键S），选择中点，在顶面的中线切割，并且连结到四个顶点；然后将3D捕捉改为面中心，选中其中的一些面，进行切割；

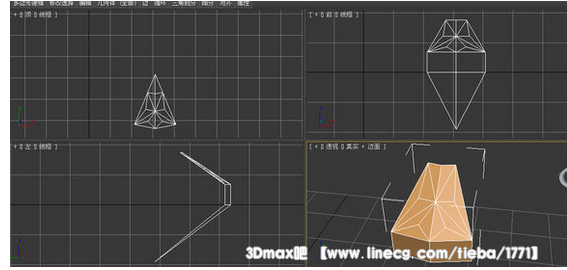

    5、选择切割出来的面的中心点，进行适当移动；形成凹凸面，达到钻石的效果；
    6、选中所有面，将光滑储存号全部清除，表现出凹凸的效果；
    7、退出可编辑多边形模式，选择物体，点开角度捕捉，改为45度（360/8=45），按住SHIT旋转，将个数选为7个；
    8、选择其中一个物体，然后将所有旋转复制出来的物体进行附加（attach）；
    9、选中所有多边形，选择焊接，将所有旋转辅助出来的多边形进行焊接，形成整体；
    10、选择边界模式，将边界封口（cap）；


    注意：在多边形编辑没模式下，不要移动物体，使得轴心改变，要不然后面的旋转复制无法正确进行；焊接点要选择正确，要等到出现点的标记出现时在进行焊接，否则容易出现虚焊。

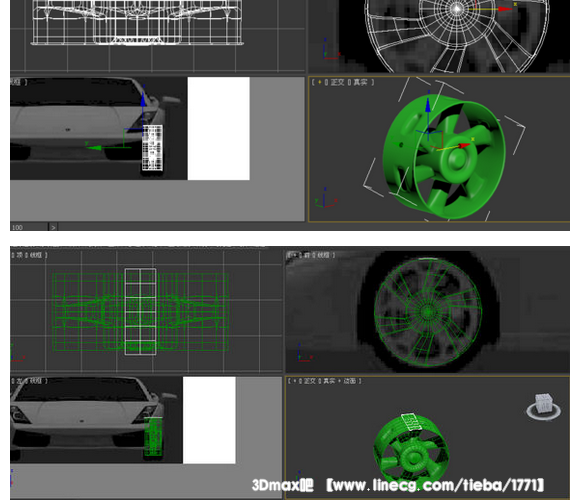

    轮胎
    1、贴图，将汽车的图片分别在，贴在前视图和左视图中，并按ctrl+B进行背景图片的设置；
    2、制作轮胎骨：
    1）、在前视图中，对照轮胎骨的位置拉出一个圆柱体，高度分段设置为6，边数设置为24（方便后面的旋转复制），对圆柱进行复制（ctrl+c；ctrl+v），对复制出来的圆柱调整期半径大小至轮胎骨中心大小；
    2）、将两个圆柱转为可编辑多边形（poly），删除四个圆面；

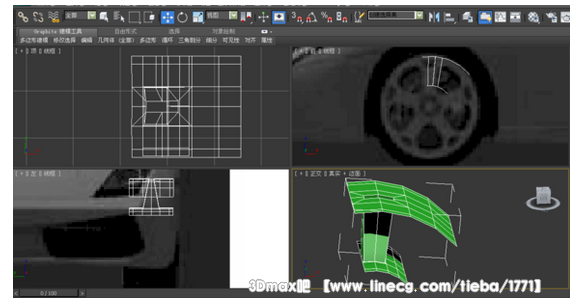

    3）、在两个圆柱体中，选中两组连续的四列多边形，对准大概一个轮子骨的大小，反选（ctrl+i），删除多余的多边形；
    4）、选中两个圆柱体四组靠边的线，然后转为点选择，然后进行缩放，将点移动到靠边界的合适位置，方便平滑；其他线也可以作适当调整；
    5）、在大圆柱体中，选中靠左边中间的4个多边形，进行插入（inset）操作，做出一个比较小的面；对小圆柱体同样的位置进行统一操作，但是插入（INSET）的面比大圆柱的大；
    6）、将插入出来的八个多边形进行桥接；选中桥接出的多边形的一条边，环绕连接，制作出一条边；

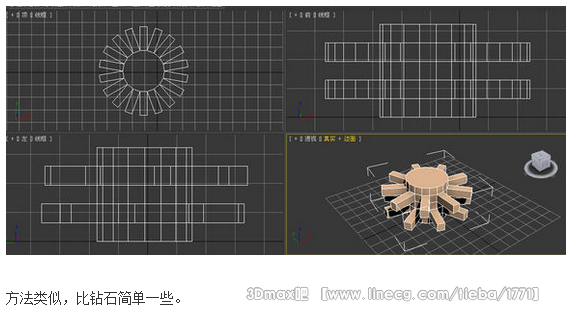

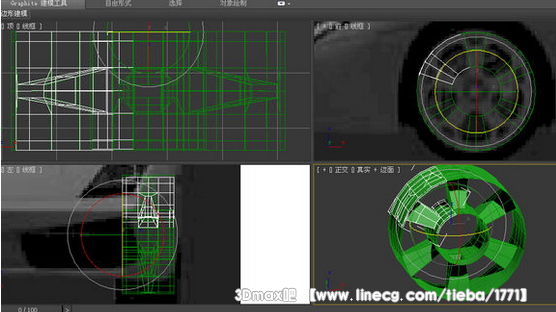

    7）、回到物体选择界面，选中整个物体，下面的操作就和钻石的制作一样，进行旋转复制，角度捕捉设为60，个数为5；
    8）、将旋转复制出来的物体进行附加，然后焊接点；
    9）、选择边界模式，封闭轮胎骨的中心；使近用插入命令（inset），对轮胎骨中心进行适当的缩放和挤压，形成一个轮胎骨中的样子；操作完之后，对最里面的一个面进行焊接，使最后一个面所有点焊接到一起；
    10）、对整个物体添加网格平滑；

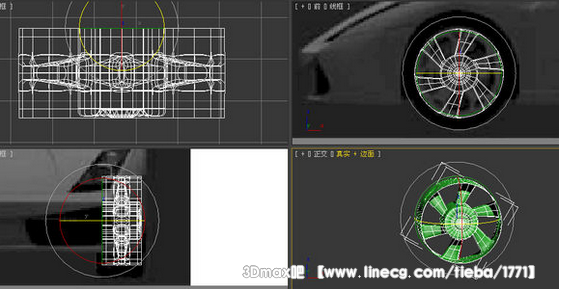

    11）、选中轮胎骨架上的点，进行适当旋转，是的骨架调整为旋转样式，使用圆形框选和ALT的反选，选中轮胎骨架的点；
    12）、选中大圆柱的边界，进行压死边，先向外缩放，然后往内挤压即可；
    3、轮胎的制作：
    1）、拉出一个合适大小的圆柱，将边数设置为36，让后使用对其命令，对齐到轮胎骨上；对齐的使用：选中一个物体，然后选择需要对齐的物体，此次操作，需要对齐的都是中心，并且XYZ轴都要对齐；
    2）、与轮胎骨的制作同理，进行适当操作，然后反选删除，选出两列多边形；
    3）、调整轮胎的布线，方便平滑；

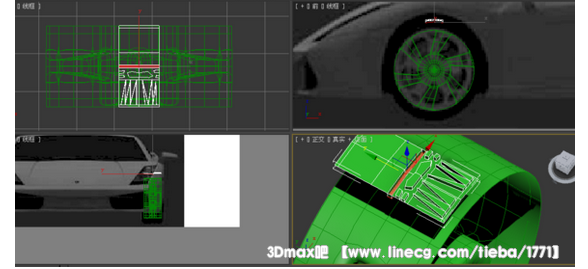

    4）、在轮胎的表面适当添加多边形，形成轮胎的花纹，并且在轮胎中心天界一个小凹槽；
    5）、选中物体，旋转复制，附加焊接，操作类似；注意一点，附加时注意别将轮胎骨选中；
    6）、对轮胎适当添加简单的材质，表现得光滑一些；

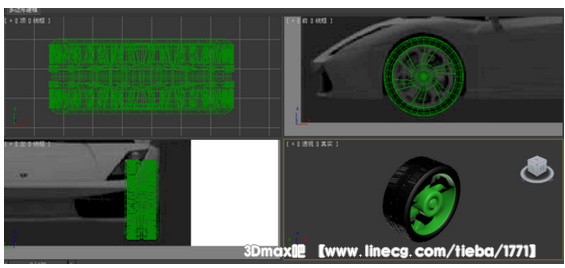

    7）、选中轮胎的边界，按住SHIFT进行缩放，拉到轮胎骨压四边的位置；对拉出的线进行环绕选择并且连接上两条线，然后对该表面进行适当，表现出轮胎膨胀的效果；然后将轮胎表面的光滑存储号设为同一个个（近似圆滑处理）；
    3、轮胎的完成：选中两个物体，同时添加对称操作，适当调整镜像切片即可。

    楼主 2015-12-28 11:16 回复
