    maya 7.0 多边形建模-编辑多边形
    54本节主要讨论与多边形有关的工具。 maya
    还提供了许多方法来显示多边形和选择各种组件。这里仅讨论经常使用的一些功能的选项设置。

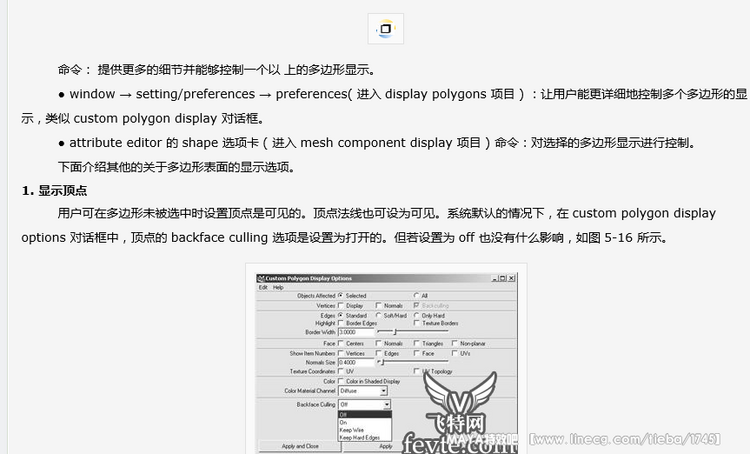

    显示多边形maya 提供了很多方法来对多边形做不同的显示： ● display → polygon components 命令：这是一个最为简单直接的方法。 ● display → custom polygon display

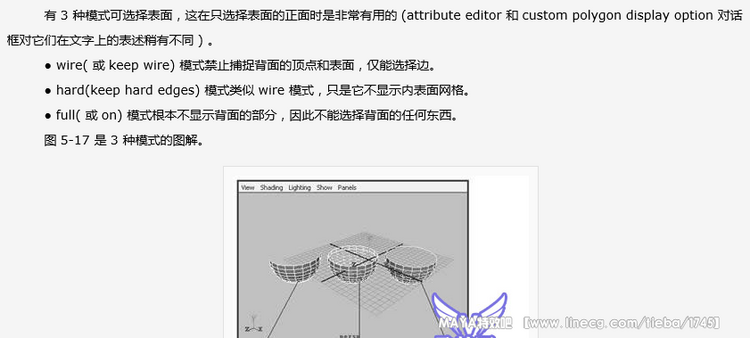

    图 5-17 3 种不同的背面显示模式 2. 显示边和边界 custom polygon display options 对话框的下一个区域的设置控制边和边界如何显示。边可以以下面 3 种方式显示出来。 ● standard ：显示所有的边。 ● soft/hard ：以虚线的形式显示软边。 ● only hard ：仅显示硬性 (hard) 边。 系统默认情况下，不选中 border edges 复选框。当选中该复选框时，边界边是以粗线显示。它的默认宽度是 2 ，但也可以增加该宽度。该对话框也提供了

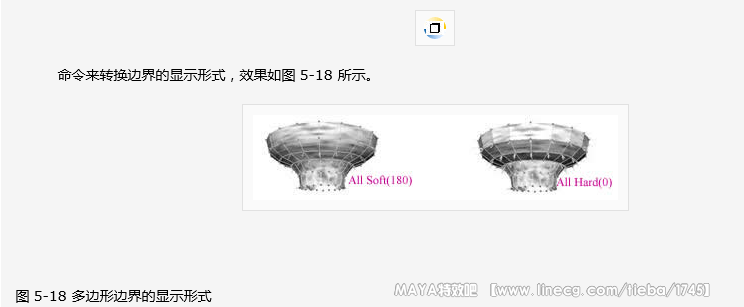

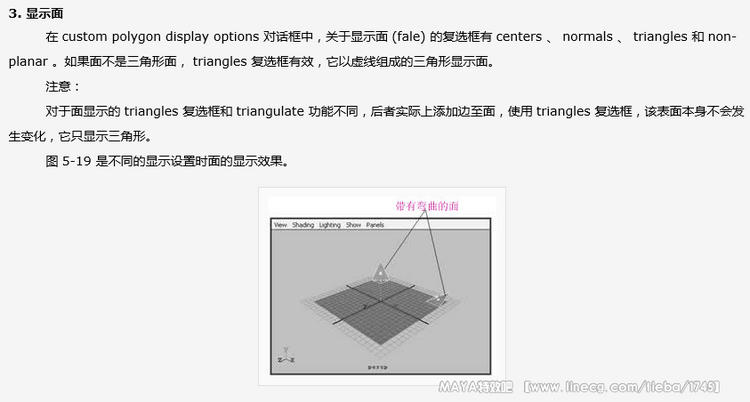

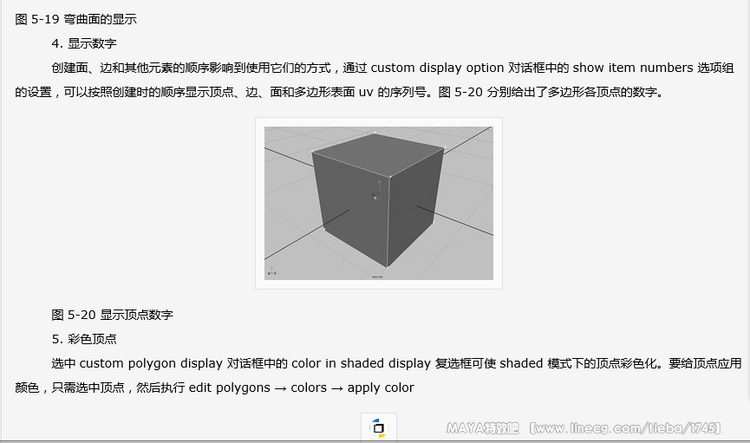

    texture borders 复选框，选中它可以显示纹理起点和终点的 uv 位置。 另外，也可以执行 edit polygons → normals → soften/harden

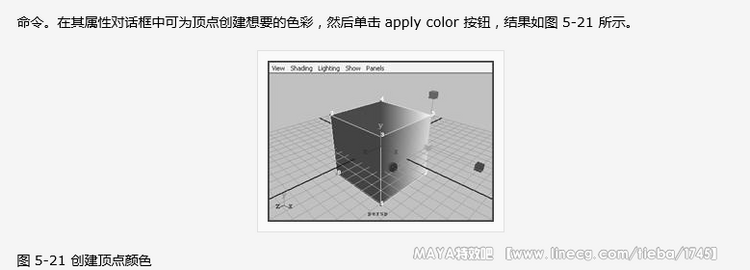

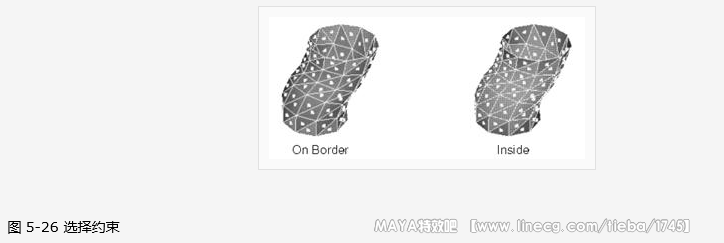

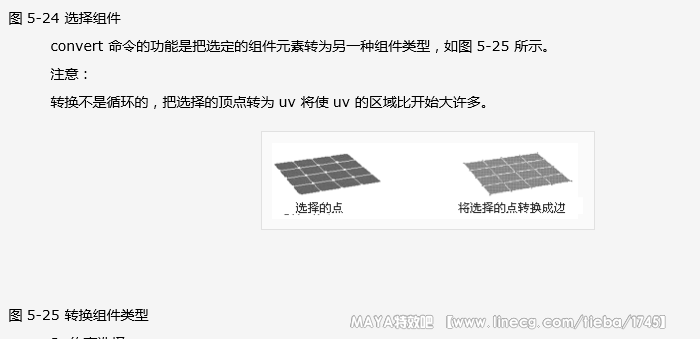

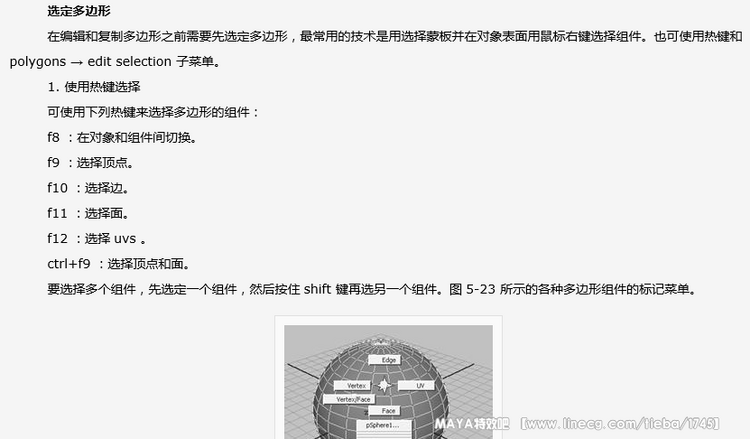

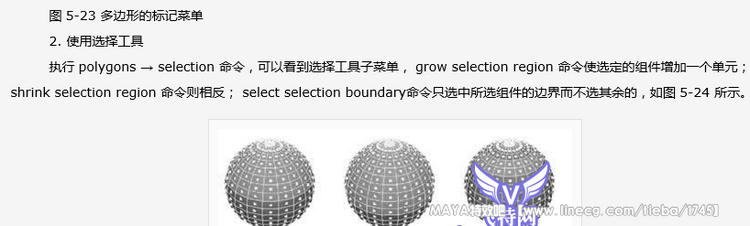

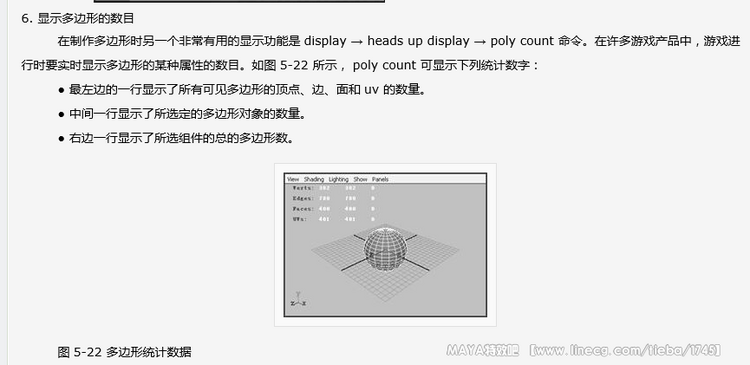

    3. 约束选择 在 selection 子菜单的底部是 selection constrains 命令，它是一个高级工具，下面是这个工具的某些功能： ● 可限制选择的特定区域，例如边界组件或内部组件。 ● 可以仅选择硬边或仅选择软边。 ● 可以仅选择三角形面、或四边形面或其他多边形面。 ● 可以随机选择组件。 ● 可以扩展或缩小选定的区域，或者选择选中区的边界。 图 5-26 是一些多边形约束选择示例。或许已经注意到 n 边形表面看起来像四边形或三角形，很容易将两者相混淆。但数一下它的顶点或边时，便会发现 n
    边形的边 数多于 4 个。所有的 n 边形面都有相连的小面把它的边分成两部分和 3 个顶点。如果选中 custom polygon display
    options 对话框上的 triangles 复选框就可以判定是不是 n 边形。

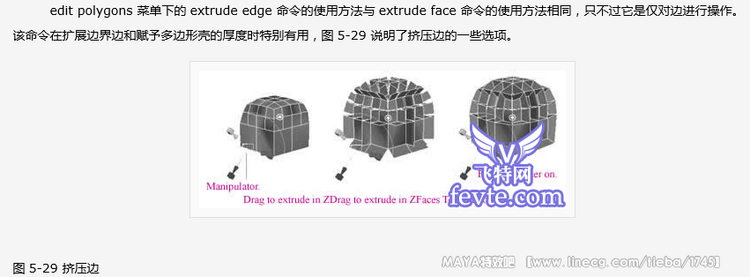

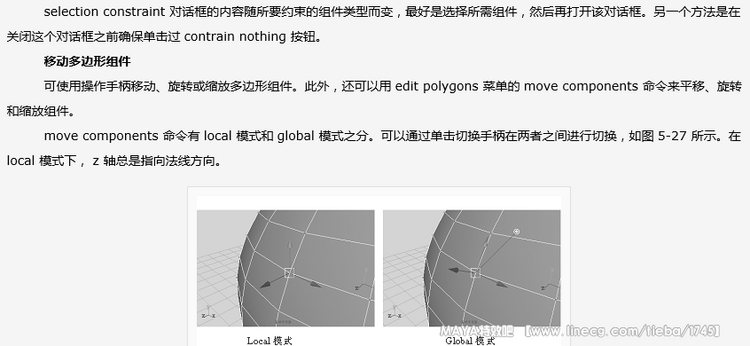

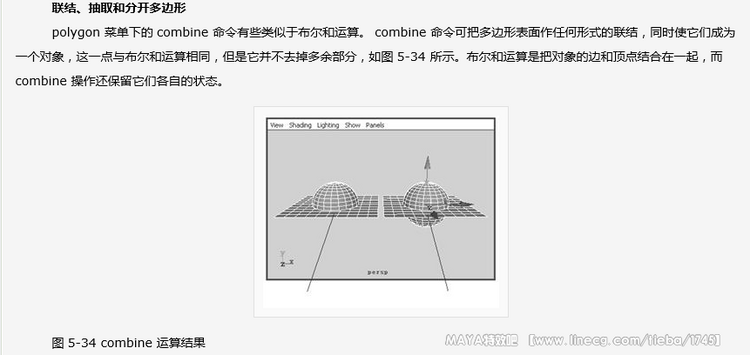

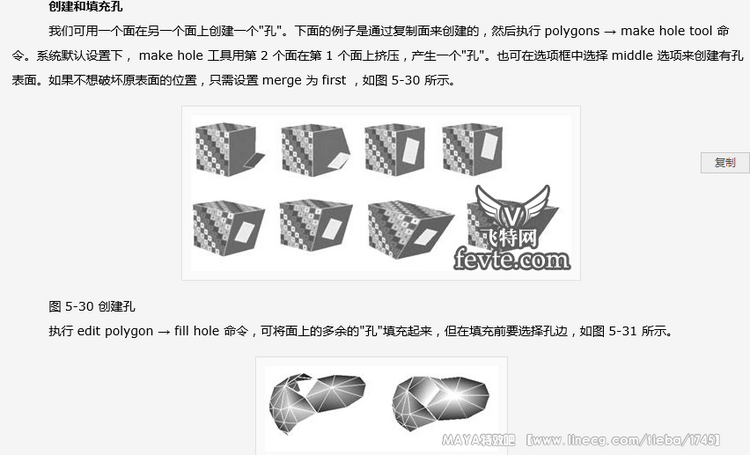

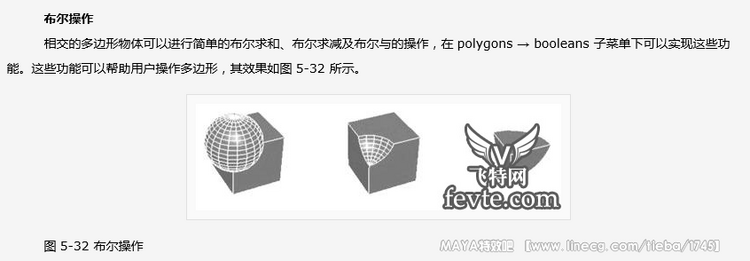

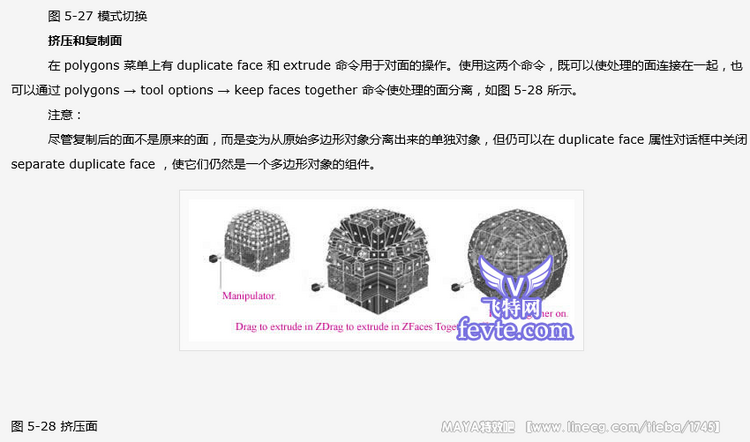

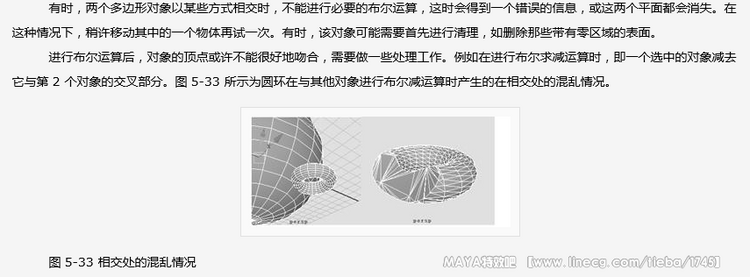

    使用 combine 命令创建的对象已经提取了块，所以只需执行 edit polygons → separate 命令来取消联结操作，而不必使用 extract
    命令。

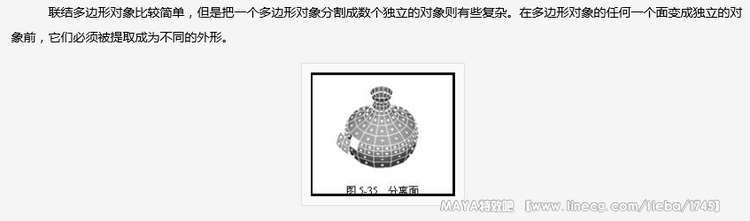

    extract 命令是把选中的面从它相邻的面中提取出来，这样它们便不再有共同的顶点和边，如图 5-35
    所示。默认设置使任何被提取的面自动分离出来，成为各自独立的对象。如果要提取面但又要保持它们为原对象的一部分，可以在 extract 命令的属性对话框中取消选中
    separate extracted faces 复选框。 edit polygons → split vertex 命令和 extract
    命令的功能类似。但它只适用于顶点并将每个顶点分成单独的顶点，也将连接边分成单独的边或边界边。 合并顶点和边merging 命令与 extracting 命令正好相反，因此，用 extracting 命令分离出顶点和边后，又可用 merging 把它们合并起来。
    edit polygons → merge vertices

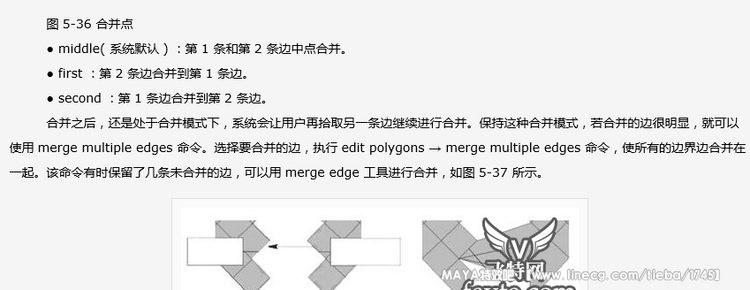

    命令是合并，而不是将很多的点重叠在一点上，只有一个顶点为多条边所共享。通常，只有在移动边或面时，才能清楚它们之间的区别，如图 5-36 所示。 edit polygons → merge edge tool 命令的功能是合并边界上的边。当选择了这个工具时，边界上的边就会变粗，单击第 1
    条边，再单击第 2 条边，两条边都会变成桔黄色，再次单击，两条边就合并了。有 3 种合并模式选项：

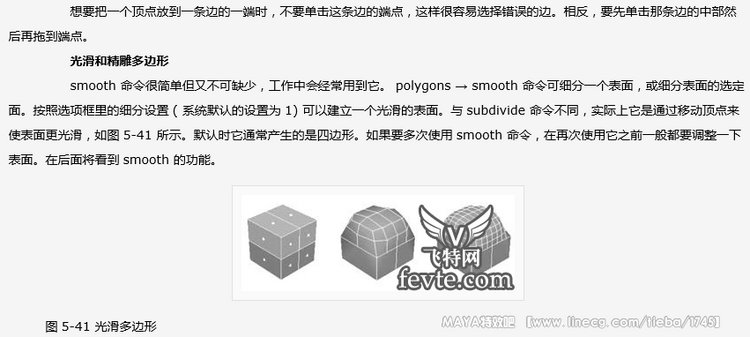

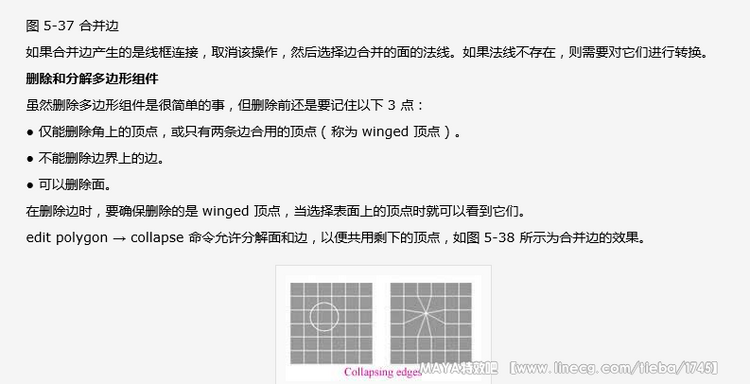

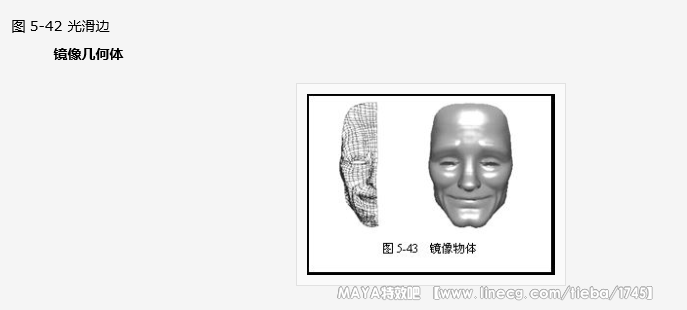

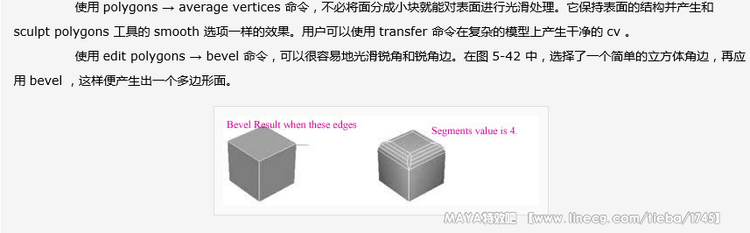

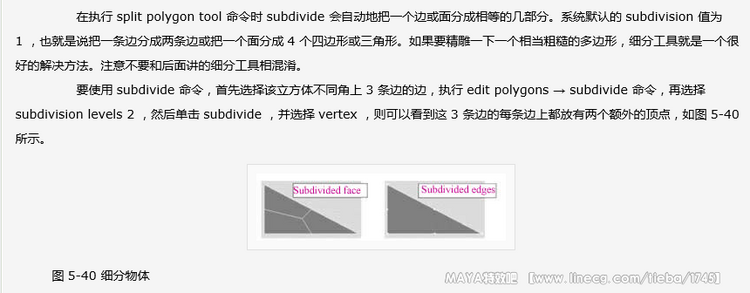

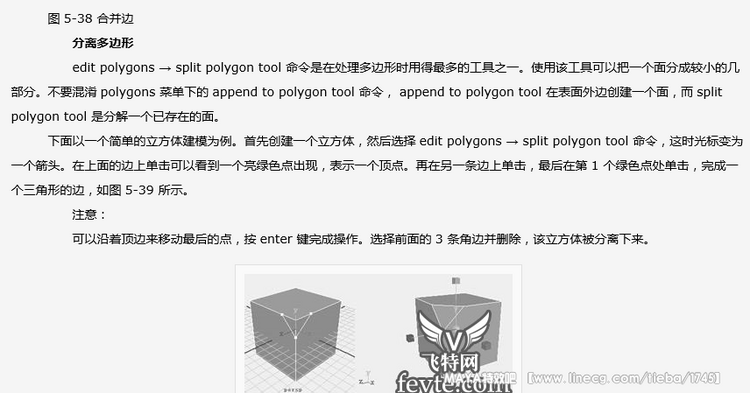

    polygons → mirror geometry 命令也是多边形建模工具。如图 5-43
    所示，该命令是将脸部左边的一半进行复制，设置缩放为– 1
    ，并放置在另一边，最后再将所有的边界边合并。所有的步骤均在一步之内完成。由于镜像时要注意法线的翻转，因此最好使复制部分的法线和原始部分的法线保持一致。在只有人的半边脸的情况下，使用镜像可以很容易地看到一张全脸。不过，仔细观察右边镜像的半脸，就会发现在上唇处有一点间隙，所以镜像并不能完成一些精细的工作。
    倒转和柔化 / 锐化法线在编辑多边形时起着非常重要的作用，表面的法线要么都朝内，要么都朝外。如果在分离或粘合各种多边形时，会发现有时它们的方向并不一致，这样就会造成边界边不能正确地合并，也不能正确地进行纹理贴图。
    edit polygons → normals → reverse 命令可以翻转选定面的正面和反面，从而也就翻转了它们法线的方向。 reverse and
    propagate 命令与 reverse 命令的功能类似，只不过它不仅可以翻转选定的面，也可以翻转与选定面法线方向一致的面。 柔化 / 锐化功能是 normals 子菜单下的另一个功能，它可以人工判断多边形的边是要柔化还是要锐化。具体步骤如下： (1) 创建一个多边形球体并且把它的细分数 (subdivision) 设置为 10 。 (2) 执行 display → custom polygon display

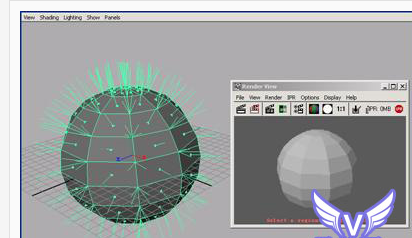

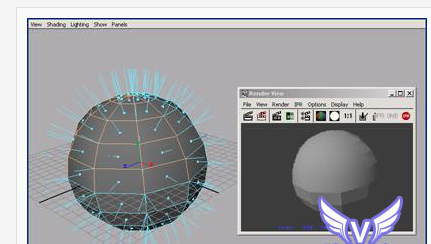

    命令，在弹出的对话框中，分别选中 vertices 和 face 选项组的 normals 复选框。 (3) 在 shaded 模式下放大观察球的顶点，如图 5-44 所示的法线。 (4) 每一个顶点有 4 个法线，每一个法线平行于相对应的面法线。选取球的上半部分，并且显示边。 (5) 执行 edit polygons → normals → soften/harden
    命令。 (6) 单击 all soft(180) 按钮，然后单击 soft/hard 按钮，现在上半球的每个顶点只有一条法线，且和任何面的法线不平行，如图
    5-45 所示。因为现在的边为软边，所以会删除其他顶点的法线，这时上半球已渲染得相当光滑。




    图 5-45 soften/harden 效果 (7) 打开 attribute editor 对话框编辑球的属性，打开 polysoftedge1 选项卡。 (8) 打开 poly soft edge 历史记录，其中的一项 angle 滑尺设置为 180 ，把这个值减少到 35
    以下，就会看到刚才去掉的法线又出现在顶点上，且边又被锐化 (harden) 了。
