[材质] 撕裂材质图文教程
只看楼主收藏回复

黑妹
等级：

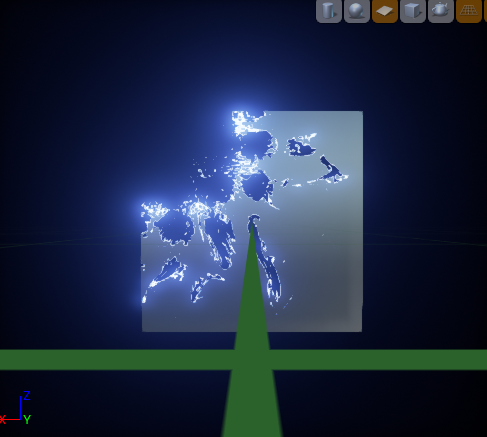

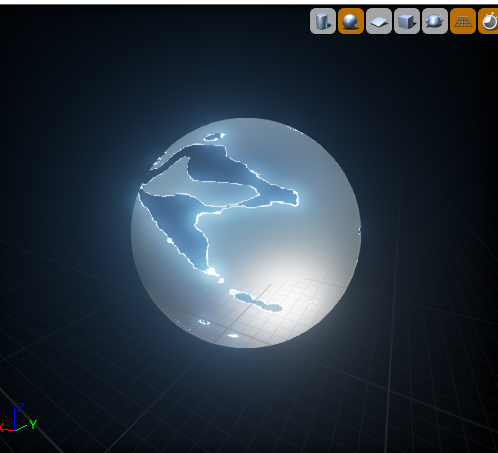

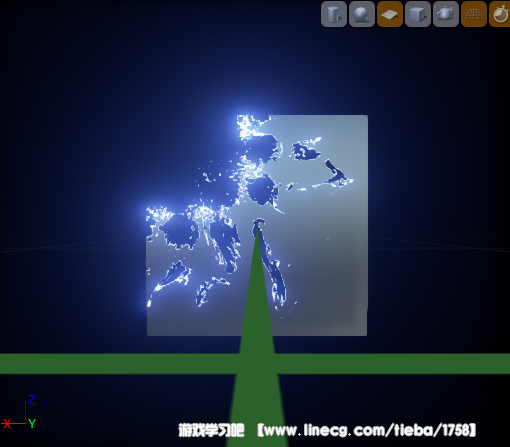

做了一个撕裂的动态，在此做一个图文教程，完成效果图如下。

首先，准备我们需要用到的素材图片，一共有三张，素材会放到附件中，有需要可以下载。

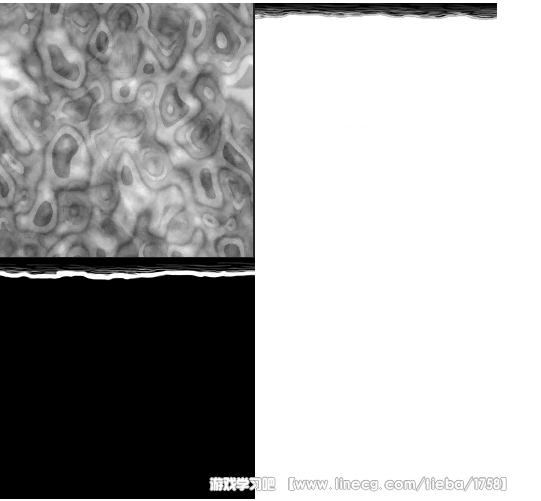

依次下来，分别为撕

裂动态图，撕裂mask图和撕裂勾边图，在这里，我们可以发现三张图都为灰度图，考虑到优化，可以减少贴图采样，我们把三张图合成一张，分别存放在R，G，B三个通道里面，形成如下一张图

看起来贴图处理完成，导入引擎，这里有一个步骤，双击贴图，将贴图的UV采样从Wrap改成Clamp，是UV重复的时候采样为边缘的颜色

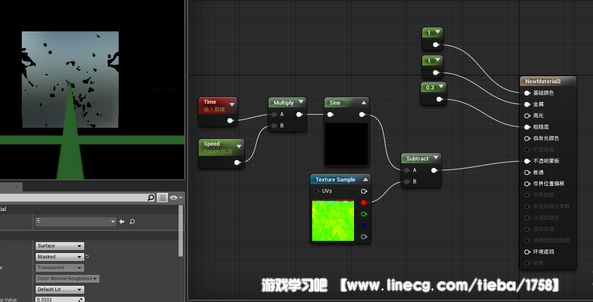

撕裂的原理是用一个常量同撕裂动态图做减法，得到的信息当作撕裂mask贴图的UV信息，最终输出到不透明蒙板，形成撕裂的效果。现在我们创建一个材质编辑器，混合模式改成Mask，将贴图拖入材质，为了方便查看动态，我们暂时用time代替常量，方便查看动态。

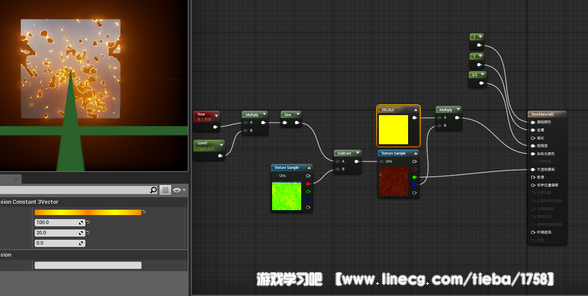

在这里我们已经可以看到撕裂的效果了，不过，接下来，我们让他更加生动一些，我们加入一些光效，以及勾边的效果，我们讲得到的结果当作UV信息输出给贴图，提出绿通道输出给输出到不透明蒙板，提出蓝通道，赋予颜色后，输出到自发光，得到最终结果。

PS：因为有HDR控制，大家在赋予颜色的时候，颜色值可以给的高一点，这样，经过后期Bloom，撕裂的亮边就显得很鲜亮了~~还有...我们的红通道里面的动态图可以替换成其他的灰度图，大家可以根据需要多尝试...
