Realflow 2014 新功能介绍 简介：Realflow 2014 在2014看6月中旬推出。这次软件界面有很多变化，更像Maya这样的平台软件。然后就是很多细节功能的添加，比如Hybrido的粘度属性，新的次级解算器。改进的Sheeter辅助器，实时更新mesh,拓展mesh面功能等等。 我个人觉得比较重新的更新有：1.界面更新2.Hybrido粘度3.新的Hybrido次级粒子解算方式4.Sheeter辅助器卷曲新功能5.Mesh面拓展，与实时更新mesh生成6.与Arnold关联7. 可视化力场 本文只是把演示视频变成文字版，加上我一点个人理解。建议直接根据下面地址下载观看原始视频。 主讲人名片：Victor SanchezNext Limit 公司的产品技术专家邮箱：victor.sanchez@nextlimit.com
参考资料：RealFlow 2014, FMX Presentation 视频地址：https://vimeo.com/94994584视频目录：00:00 UI Shelves （工具架）07:41 Shortcuts Editor （快捷键编辑器）09:10 Viscosity（hybrido粘度）12:52 Hybrido Flip Secondaries（新hybrido次级解算器）14:55 Interactive Meshing（交互式mesh）16:21 Bounded Meshing （mesh 边界）18:06 Extensions（拓展mesh面）23:24 Scene Variables Editor（场景变量编辑器）26:01 Alternative Paths （多选择路径）27:20 Forces Visualization （可视化力场）30:31 Revamped Sheeter Daemon （改进的Sheeter辅助器）34:41 Maxwell 3 Previews （Maxwell 3 预览）35:55 RealFlow Templates（模板示例）36:16 Arnold (.ass) output （Arnold 文件输出）37:44 New Sales Policies （新的购买方案） 1 .0 工具架界面：Realflow 2014界面 工具架变化很大，特别是图标几乎全都换了设计。工具安排方式完全与之前不一样。现在工具架与Maya,houdini类似，不同功能都有一个单独工具架，操作更方便。

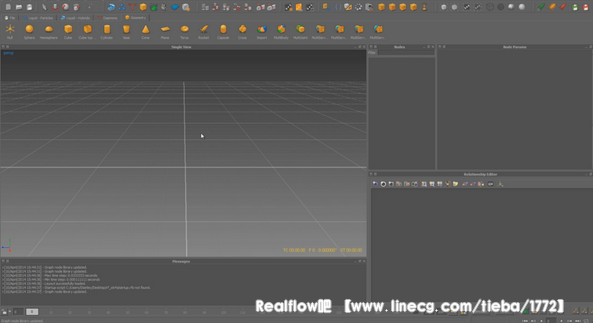

Realflow 2014界面

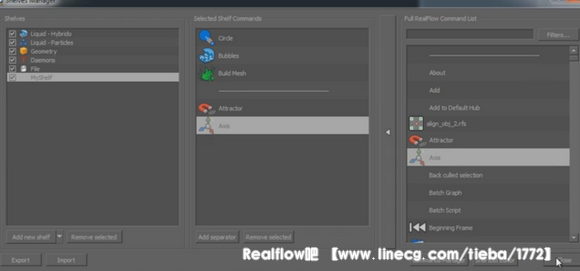

Realflow 2013的界面 你可以把realflow内建工具和自定义工具，组合在一起，形成完全个人风格的界面。还可以把Python Scripts,Graphs,都拖到界面中来。Shelves（工具架）/Shortcuts（快捷键）/commands （命令配置）文件，都是存储成可分离的XML文件。1.1 工具架管理器可直接把想要的工具添加到自定义工具架中。
添加好了如下图。

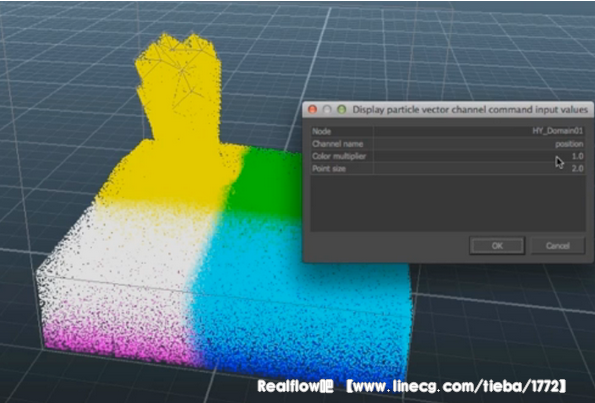

并且可以任意浮动出来，放大缩小。 下图是自定义的一个Graph图，同样可以放到工具架中。

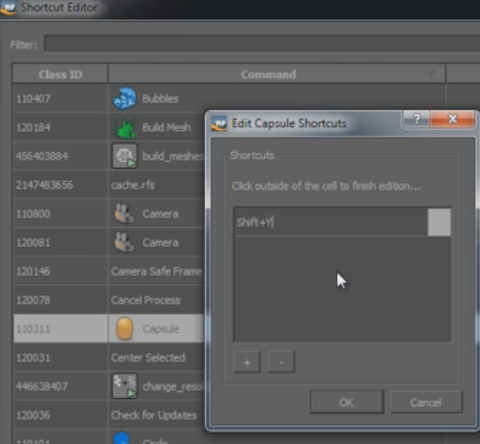

1.2 自定义快捷键：在shortcut Editor(快捷键编辑器)，可以很方便定义不同工具命令的快捷键。每个命令都有一个内部ID。我们可以使用这个ID,用脚本直接调用。如：scene.executeCommand(110311)这就跟鼠标点击图标效果一样，会创建出一个胶囊模型。
2.0 Hybrido 粘度（viscosity）

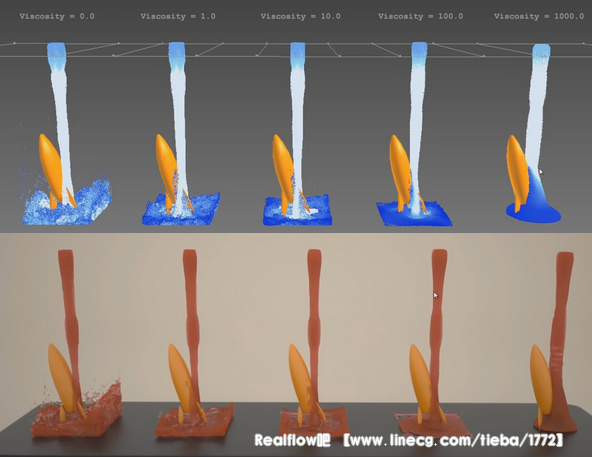

Realflow 2014的Hybrido添加了粘度属性。我们都知道流体粘度不是恒定的。之前Hybrido是没有直接提供这个属性的。默认是水的粘度。如果你想模拟像蜂蜜，岩浆那样流体就不好直接使用Hybrido来达到目的。现在realflow 2014就方便多了。看一下Hybrido viscosity的示例：这的值范围与标准粒子中很不一样。

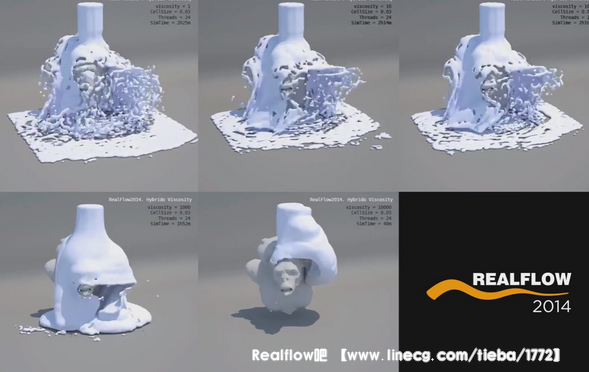

我看到这个示例，发现一件很奇怪的事。Hybrido Viscosity模拟竟然值越大，使用时间短。下图viscosity =1,花了 2小时25分viscosity =10000,花了48分钟。 这与我之前使用PB粒子模拟viscosity完全相反。我想这就是FLIP算法优势一大体现吧。

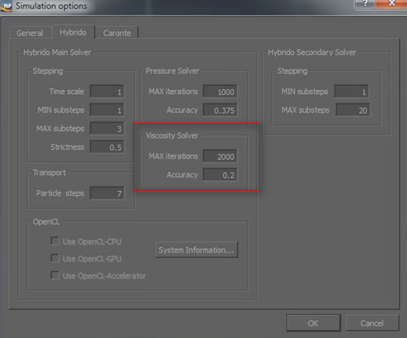

并且realflow 2014在模拟设置面板单独加了 Viscosity Solver的设置。Max Iterations 最大迭代次数。Accuracy 精确性
标准viscosity值：[μ] = [Pa.s] = [kg/m/s](dynamic viscosity coef.).keyframable

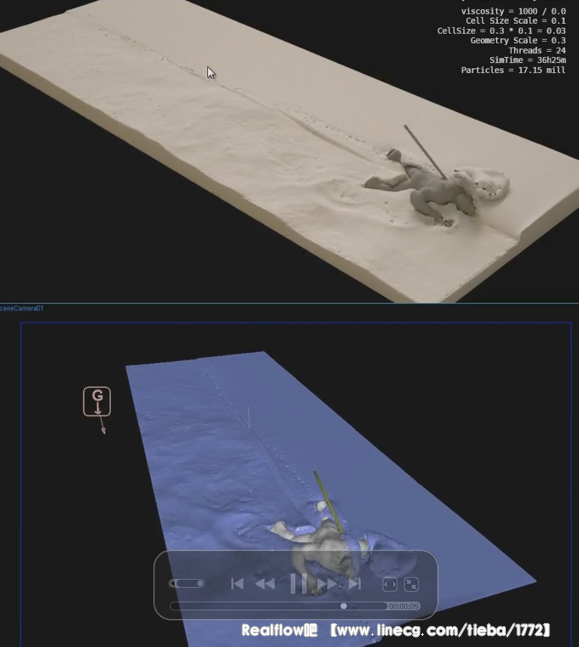

你可以通过Graph来设置不同位置的流体Viscosity值这点很重要的。比如模拟岩浆流动效果，或都蜡烛融化，还是真实的其它融化效果或是雪的效果。仔细观察你会发现流体的粘度是会变化的，你现在可以任意做时间或是空间上的viscosity的变化。太赞了。之前我为了在PB粒子上实现这点，费了很多力气

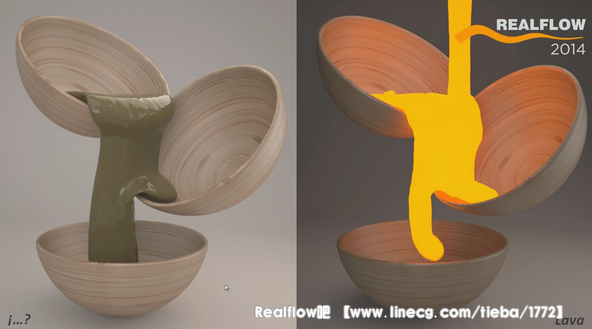

上图可看到两边流体精粘度是不同的。2.1 那如何在Graph实现不同地方粘度变化呢？

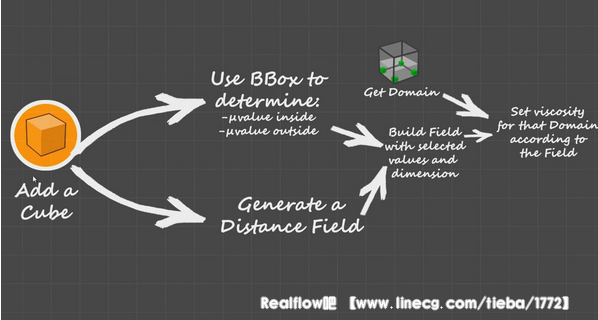

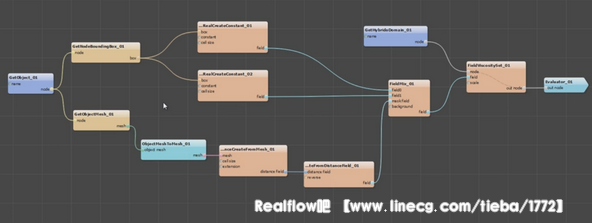

上图展示很清晰 a.使用一个方盒子b1.使用边界盒，用来判断粘度边界b2.生成一个Distance Field(距离场) C.使用前面的值来计算粘度值 d.生成粘度 仔细想一下，你会发现，这与用Graph自定义Force是一样的。不信你看下面Graph结点。 下图唯一不同的就是FieldViscositySet 结点 (我们使用自定义力，是使用的FieldForceAdd结点) 对于这种改变流体属性的Graph可以简单记成：获取条件（边界框）——计算值（使用距离场）——应用值到属性（力、粘度、速度这些）

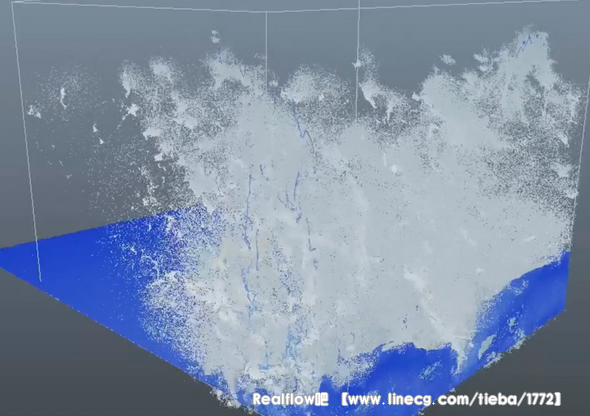

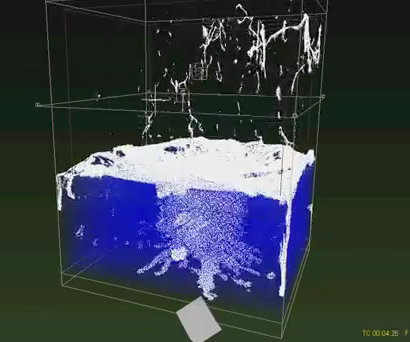

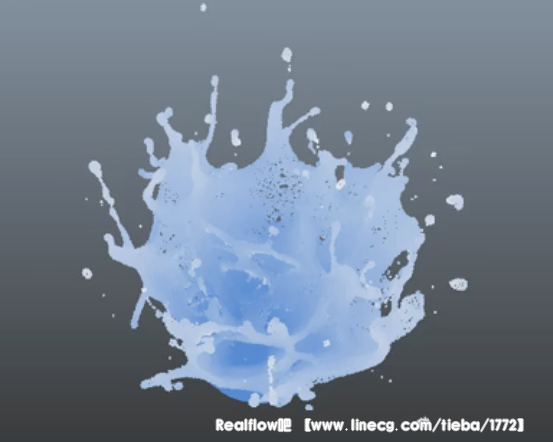

3.0 Hybrido Flip Secondaries（新hybrido次级解算器）3.1 多了一种粒子类型：liquid-Hybrido
计算速度更快并使用多核计算之前次级粒子解算是PB粒子计算方式。现在Flip方式。3.2 增加了Bubble次级粒子类型。因此现在Hybrido有了： Splash（水花）Foam（泡沫）Wet（潮湿粒子）Waterline（交界线粒子）Mist（水雾）Bubble(水泡)

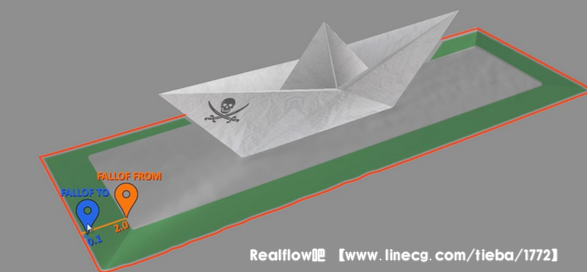

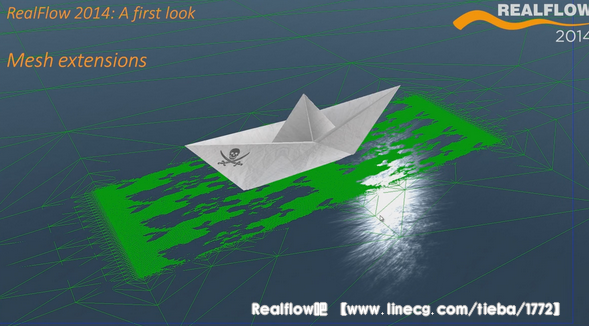

4.0 Interactive Meshing(交互式mesh)-mesh 实时更新- 拓展mesh面当你修改Mesh参数时，会时实更新，而不需要如以前一样，修改一次属性，再点一下Build.会更方便。 4.2 拓展mesh（Mesh extension）Extension(拓展)，意思就是把原本很小的Hybrido面拓展到一个大水域中。比如做船，你交互时只做一小块提交效率。最终输出时需要与整个海面衔接，这就需要有个方法与原来小水域衔接好。 这个功能算是很实用的一个更新。之前很多人问过，如何在Realflow中拓展mesh面。之前也可以做到，只是在流程上会复杂一点点，不像Naiad那么直接。现在直接就能实现了。 如下图，你可以自定义过渡区域大小（transition area），与衰减级别 (sea level)

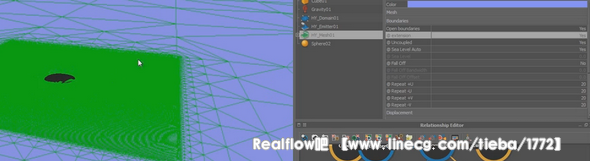

使用起来很简单：在Boundaries面板下，有一个Extension参数，打开后。可以调节很多参数，如sea level ,falloff,Offset等等。

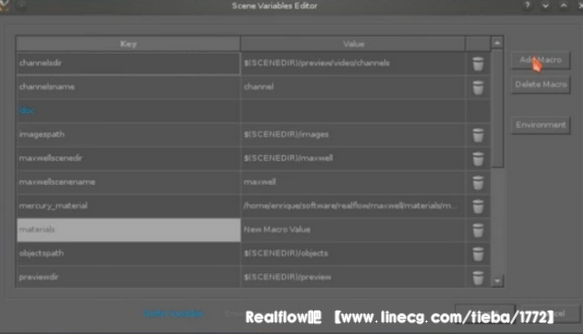

5.0 Scene Variables Editor（场景变量编辑器）Realflow有些参数会调用一些路径。 5.1 设置变量你可以把一个很长的路径写成很短的变量。如Maxwell render下切换不同材质，其实就是改变不同引用的材质文件***.mxm路径名。
5.2 可选路径（Alternative Paths）设置不同的输出路径，可以避免因硬盘满了而导致的解算错误。设置好可选路径，Realflow在遇到硬盘问题时，会自动查询可用的输出路径，或者是暂停解算。

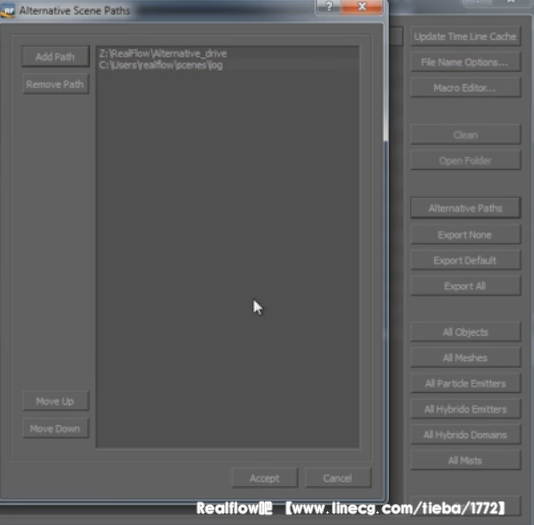

添加可选路径：
6.0 可以视化力场（Forces Visualization）直接在Realflow视图中看到力

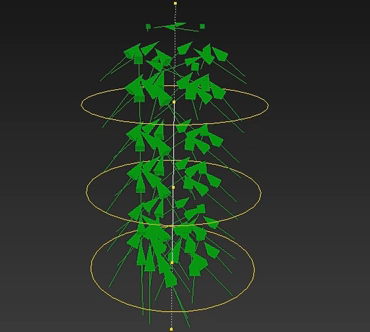

DSpline可视化

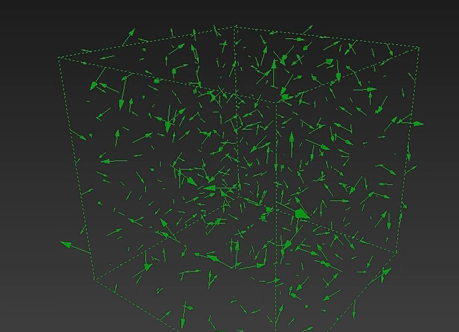

Noise场可视化7.0 改进过的Sheeter辅助器增加新功能：给流体增加卷须值可key帧，更容易使用。碰撞计算更快，动态有优化。
8.0 Maxwell Previews增加Maxwell渲染器3.0 更快更真实 可设置渲染通道：Alpha,Motion Vectors 和normal 通道
支持IBL，真实光照。这其实在Realflow2013 7.1.3 版本就支持了。

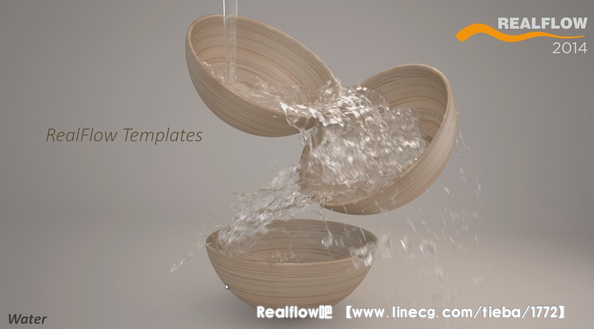

9.0 Realflow示例：

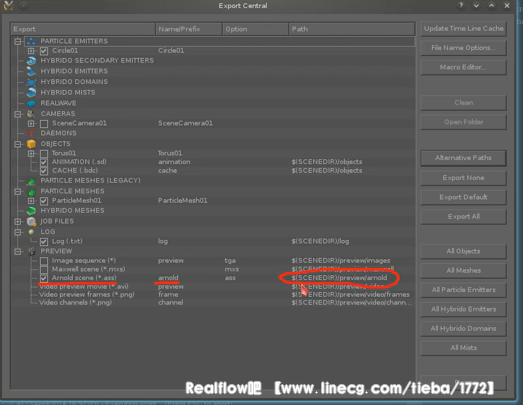

10.0 Arnold(.ass) outputRealflow 可以输出ass文件，到Arnold渲染器中。
Import globScenedir = scene.getMacroValue("SCENEDIR")for file in glob.glob(scenedir+"/preview/arnold/".ass"): scene.message(file)11.0新的购买方案a.Node-locked版本：2欧元/ 2.5美元b.浮动的license：购买1个，或更免费送一个Realflow Nodec.RFRK免费，无限使用。d.宣传版本：获得有15%优惠（Node-locked & floating）
