五分钟设置一个金属人头融化(1/3)
只看楼主收藏回复

葱花蛋饼
等级：

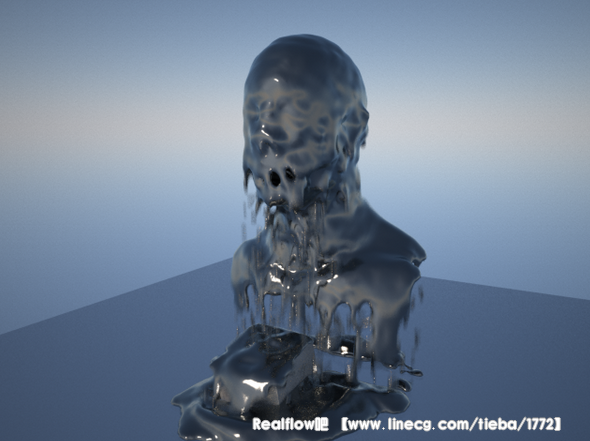

（本篇文章最终效果。）人头融化对本系列文章来说，这仅是一个开始。看下图，是所有我要表达与融化相关的东西。

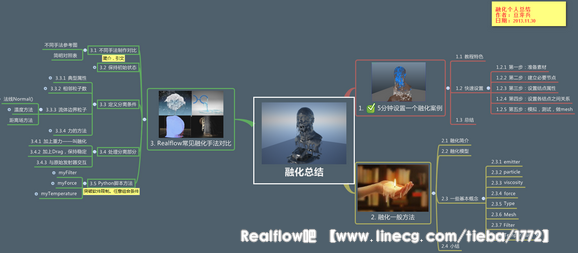

（上图是我思考总结的思维导图，右击打开大图）（这是金属人头融化视频，换了不同材质渲染）

本教程特色：
1融化相关所有操作都在realflow里完成。（包括上图，是由realflow内置渲染器"渲染"的）
2.总计用了不到10个结点（包括地面，相机结点。）
3.不需要任何Python脚本
4.更不需要使用Graph结点图辅助
因此，如标题，设置一个这样的效果只要5分钟。只要你会realflow基本操作，就肯定能快速做出类似效果。

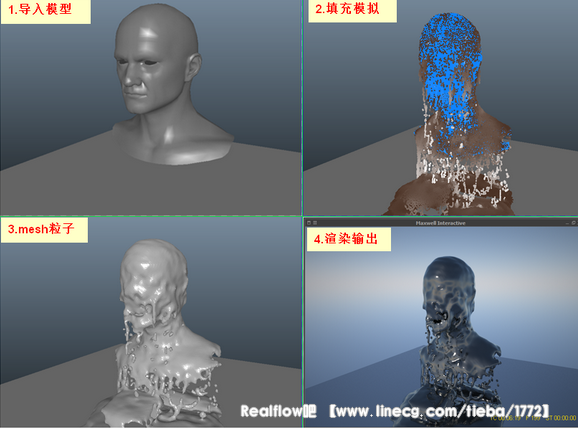

对这样的融化效果，总共有这四大步。下面主要讲解的是第二步，如何填充模拟粒子动态。以及一些融化细节注意点。

第一步：准备素材
1.准备一个需要融化的模型。甚至只用realflow内置的球啊，立方体都可以。
如果是自己模型，可以导出成SD,或abc.obj等等都可以。大部分情况建议使用简模，因为越少的面，计算越快。不过这个案例，就算你使用很高的面数，对最终解算速度也没有任何影响。
注意：这里因为要模拟的是一个金属融化效果，所以下面参数是往，比较粘稠的方向调整。当然所有参数都不是固定的，只供参考。
2.把模型导入到realflow中。
（这里使用的是realflow2013,对制作效果来说。版本没有太大关系，只是别的版本没有内置渲染器。还有结点关联方式不同。）
第二步：建立必要结点3.建立两个发射器，两个辅助器和一个地面。（相机是随模型导入进来的）。
ParticleMesh结点可以等粒子模拟好再加

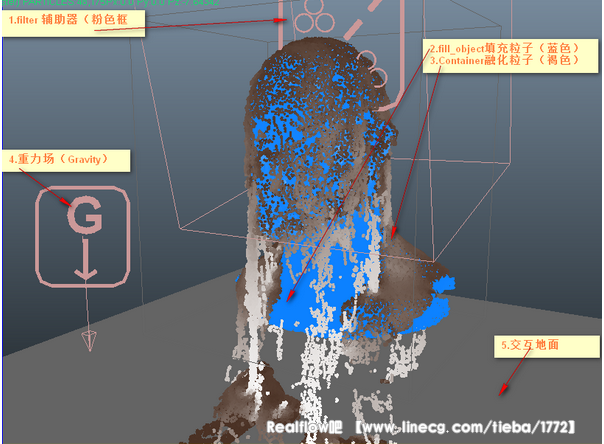

所有节点如下图

第三步：设置各结点属性

4.填充模型
使用粒子填充发射器 Fill_Object。这个发射器下面也会称为源发射器

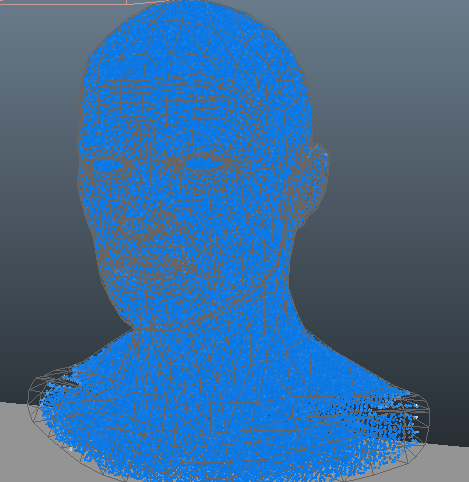

在结点面板下选择你的模型，然后点击Fill Volume为Yes。这样就会看到模型填充好了粒子。如果你觉得粒子数不够。可以加大Resolution值。
粒子数不是越多越好，在确定最终效果前，这个值最好小一点，这样可以节约测试时间。
（我这里使用值是100。这要根据你模型大小，和场景缩放。来确定合适值。）

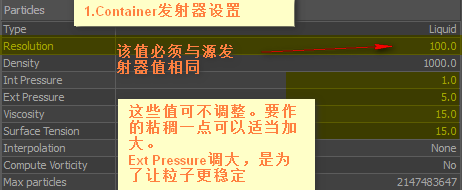

5.设置Container发射器。
这个发射器本身，并不会发射任何粒子。所以我称它为粒子存储器。它只做为一个粒子容器存在。在这里它的作用是用来存放"融化后的粒子"，或者叫做符合融化条件的粒子。因此个发射器也称为目标发射器。
最最重要的设置是
Resolution 必须与上面的Fill_Object发射器的Resolution值相同。不然解算粒子会爆开，甚至崩溃。

6. 设置Filter辅助器。

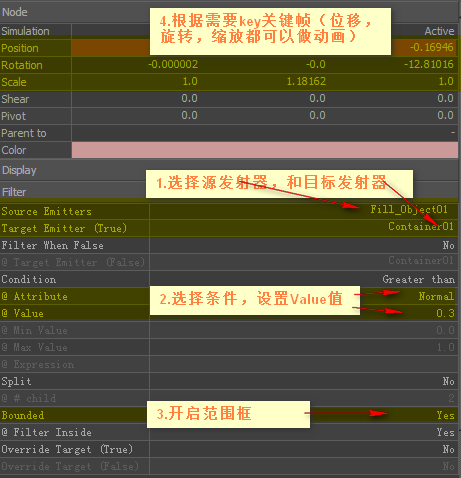

a.根据下图步骤，选择源发射器，目标发射器。
b.再选择Normal做为分离粒子条件
c.设置Normal条件值。
参考值（resolution为1时，设置为1.0以上。resolution为10，设置0.6左右。resolution为100，设置为0.3左右。）
d.开启Bounded,这样就可以控制融化的大概范围。

这里我开启了Bounded这样，可以让filter辅助器只能影响范围框中的粒子。
我做的效果，是从上到下融化。因此，这个filter框动画，就是根据Y轴从上往下。

这个@Value 值，需要你不断的测试，没有一个准备固定的值。你可以给这个值做动画。只要记住这个值越小，融化的粒子就会越多。
避免粒子一下子全部转移到另一个发射器中，就需要让这个值大一点。

7.创建一个重力场Gravity，默认值
8.建立一个Plane做为碰撞地面。
因为这里要让融化粒子落到地面，感觉粘稠，所以做了如下设置。
friction设置为0.1
Bounce设置为0
Stick设置为50
这些值都不是固定的。你可以根据需要调整。

第四步：设置各结点之间关系

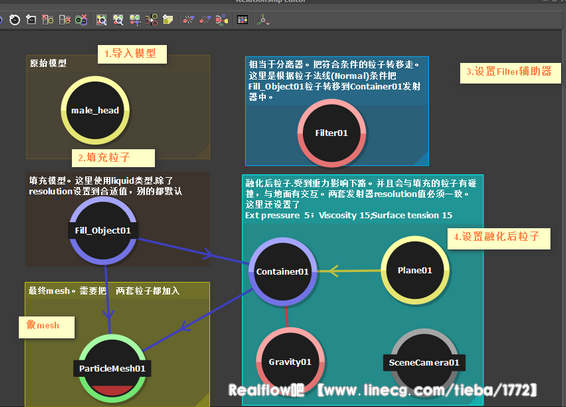

结点之前关系非常简单。参考下图
1.填充发射器Fill_Object01,与Container01关联
2.融化粒子存储器，与重力、地面关联。这样融化后粒子才会受重力下落，并能与地面碰撞交互。
（为了稳定，你可以再加一个Drag 辅助器，关联到Container上，甚至可以加上noise让融化动态随机一点。测试时暂时不需要）
3.原始object结点不需要任何关联。filter辅助器也不需要任何关联。

第五步：模拟，测试，做mesh
上面的设置步骤差不多5分钟就可以完成了。
下面主要工作就是进行模拟测试。
测试模拟是比较花时间的，5分钟远远不够。
做一个你心中的融化效果，需要看大量的参考，还需要你对各个部分参数有深度理解，各种测试。
做好粒子动态后，你需要加一个ParticleMesh，做一下mesh,这样就可以直接使用realflow 内置渲染器预览效果了。你也可以把mesh导入到其它三维软件渲染。
下图使用类似蜡烛的材质渲染。你可以尝试使用不同材质渲染，做出你想要的效果来
总结：
简单来说操作步骤就是：
1.导入模型
2.填充粒子
3.分离粒子
4.模拟分离后的粒子动态
6.完成

这样的文字说明其实对大部分人都没有太大用处。这也不是我写本篇教程的目标。它只是一个引文，后面有详细对融化这个效果本身的探讨。
然后还有对realflow制作融化技术细节的一些详细说明。
但在看另外几篇之前，最好自己先尝试做一个融化，有助于理解后面的内容。

转载自豆芽兵博客
