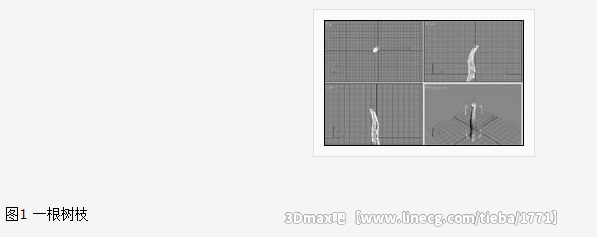

    　一、创建木材图形　　1. 打开3D Studio MAX 5.0，进入到Create（创建）命令面板中，选择其中的Cone（圆锥体）按钮，在Top（顶）视图中创建一个上端较细下端较粗的圆锥体。　　2. 对其进行Noise（杂波）处理。选择Modify（修改）命令面板，点击Modifier List（编辑集列表）旁边的下拉列表，从中选择Noise编辑器。展开Parameters（参数）卷展栏，在Noise栏中将Seed（随机数）参数设置为1，Scale（缩放）参数设置为90。　　选中Fractal（碎块）选项，将Roughness（粗糙度）参数值设置为0.015，Iterations（复杂度）参数值设置为5.0。 选择这几个参数可以使树枝产生粗糙感和弯曲感，在Strength（强度）栏中将X、Y、Z值分别设置为30、20、50（如图1）。

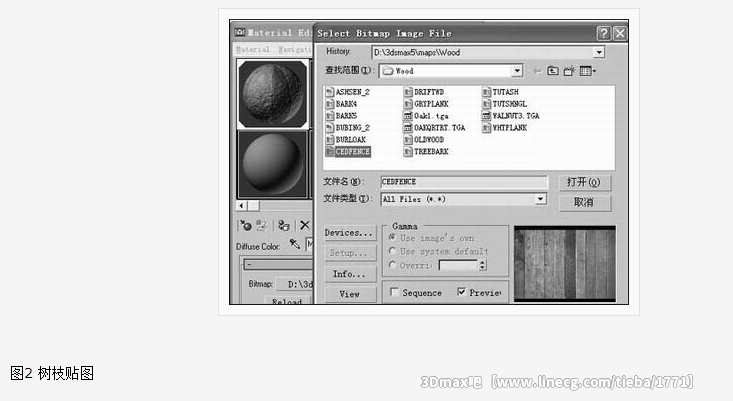

    　3. 下面我们要给树枝赋予材质，点击主工具栏中的Material Editor（材质编辑器）按钮，打开材质编辑器对话框。展开Shader Basic Parameters（色度基本参数）卷展栏，点击其下方的下拉列表，从中选择Phong（多面）类型作为树枝的材质类型。　　展开Phong Basic Parameters（多面基本参数）卷展栏，点击Ambient（阴影色）后面的颜色块，在弹出的Color Selector:Ambient Color对话框中将R、G、B三个参数设置为50、35、51，单击Close按钮返回。点击Diffuse（漫反射）后面的颜色块，在弹出的对话框中将R、G、B三个参数设置为105、94、84。在Specular Highlights（镜面高光）栏，将Specular Level（反光强度）参数值设置为10，Glossiness（光泽效果）参数设置为5，Soften（柔化）参数值设置为0.1。　　接着展开Maps（贴图）卷展栏，勾选Bump（凸凹效果），并单击其右侧的None按钮，在弹出材质贴图浏览器中选中Noise作为树枝的材质类型，并在材质编辑器中出现的Noise Parameters（噪波参数）卷展栏中，选择Noise Type中的Turbulence（紊乱度）类型，并将Noise Threshold（杂波阈值）中的High参数值设置为1，Levels参数值设置为3，Size参数值设置为15。　　点击材质编辑器工具栏中的Show Map in Viewport（在视图区显示贴图）按钮，再接着点击Go to Parent（返回上一级）按钮，返回到材质编辑器顶端。　　4. 接着再勾选Maps卷展栏中的Diffuse选项，并点击其右侧的None按钮，打开材质贴图浏览器，双击Bitmap（位图）类型，在弹出的对话框中查找范围内打开3D Studio MAX安装目录下的Maps目录，在其中选择Wood子目录，在其中有很多木材的贴图，大家可以任选其一 ，点击"打开"按钮，大家可以看到材质球的图案改变了（如图2）。点击材质编辑器工具栏中的Assign Material to Selection按钮将材质赋予树枝。

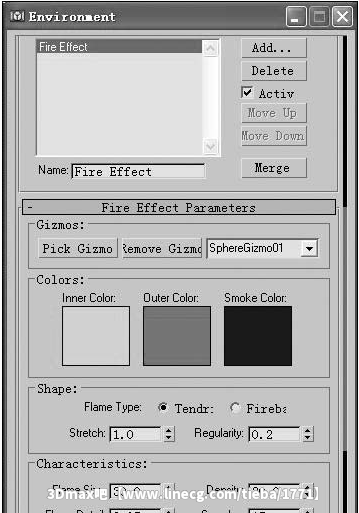

    接着按主工具栏中的Select and Uniform Scale（旋转并统一缩放）按钮不放，在弹出的隐藏按钮中选择最后一项Select and Squash（选择并挤压）按钮， 以Y轴为约束轴，在Front（前）视图中将球体线框沿其自身轴线向上拉伸，形成一个椭圆形球体线框。　　4. 下面接着展开Atmospheres %26amp;%26amp; Effects（氛围或影响）卷展栏，点击Add按钮，在弹出的Add Atmospheres（加入氛围）对话框中选择Fire Effect（火焰效果），点击OK按钮返回。　　在Fire Effect效果选中的情况下，单击其下方的Setup按钮，进入到Environment（环境）对话框，在这里设置燃烧参数。展开Fire Effect Parameters（火焰效果参数）卷展栏，在Shape栏中将Flame Type（火焰类型）设置为Tendril（卷顺状），并将Stretch（拉伸）参数值设置为1.2，Regularity（规则性）参数值设置为0.2。在Characteristics（特征）栏中将Flame Size（火焰尺寸）参数值设置为30，Density（强度）参数值设置为20，Flame Detail（火焰细节）参数值设置为3.05，Sample（采样）参数值设置为20。（如图5）。
