    希望大家喜欢这篇教程。COME ON!一起来学吧O(∩_∩)O~。

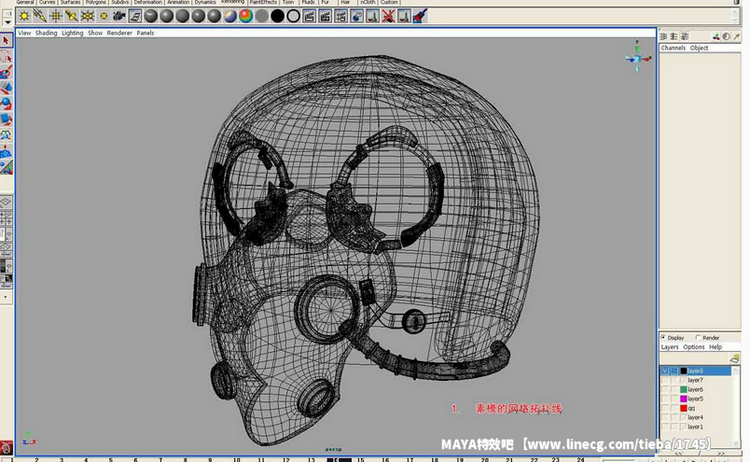

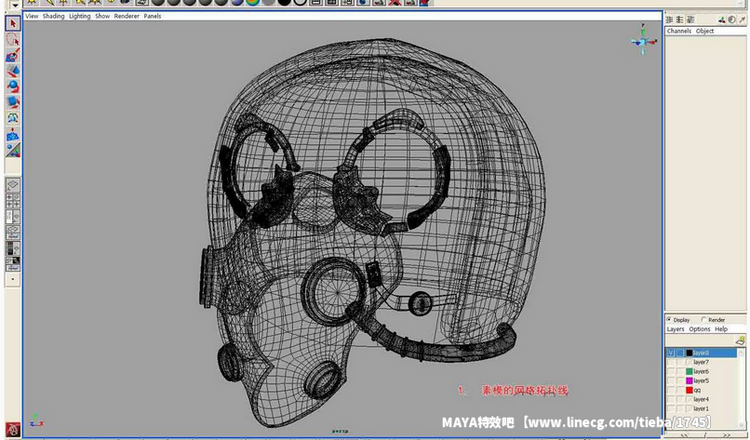

    素模的网络拓补线

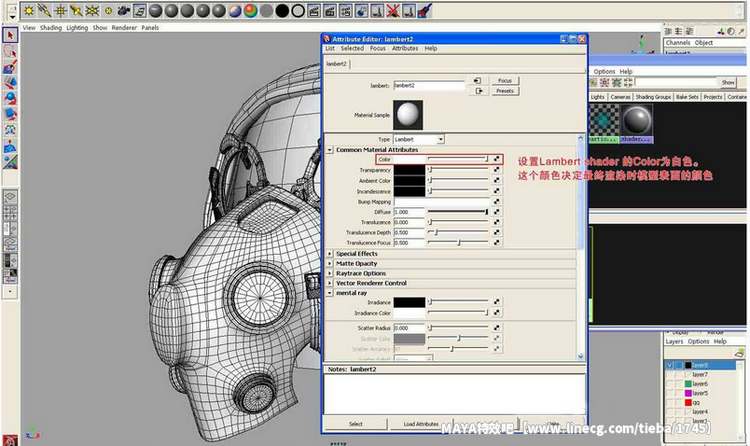

    给模型一个Lambert Shader。下面开始设置材质参数。

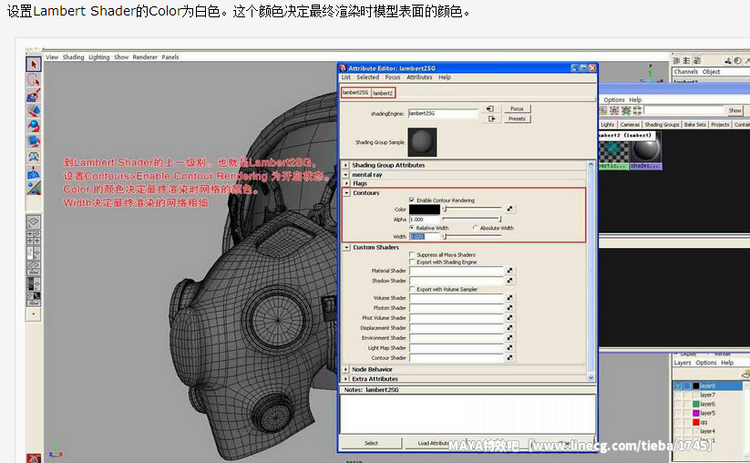

    到Lambert Shader 的上一级别。也就是Lambert2SG，设置Contours Enable Contour Rendering为开启状态。Color的颜色决定最终渲染时网格的颜色。
    Width决定最终渲染的网络粗细。

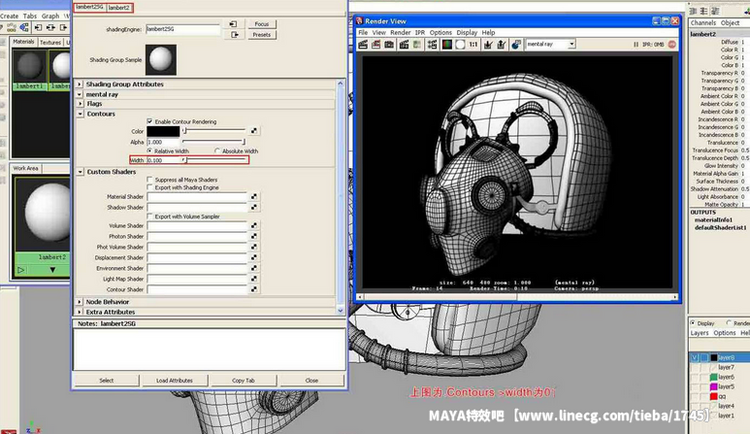

    上图为Contours width为0.1

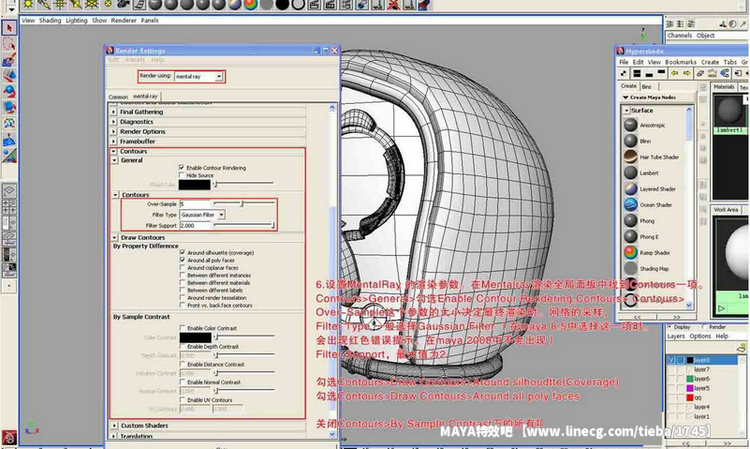

    设置MentalRay的渲染参数，在MentalRay渲染全局面板中找到Contours一项。Contours General 勾选Enable Contour Rendering Contours Over-Sample这个参数的大小决定最终渲染时网格的采样。
    Filter Type一般选择Gaussian Filter(在Maya8.5中选择这一项时，会出现红色的错误提示，但在Maya2008中不会出现)。Filer Support，最大值为2.
    勾选Contours Draw Contours Around silhourdtte(Coverage)
    勾选Contours Draw Contours Around all poly faces
    关闭Contours By Sample Contrast下的所有项。

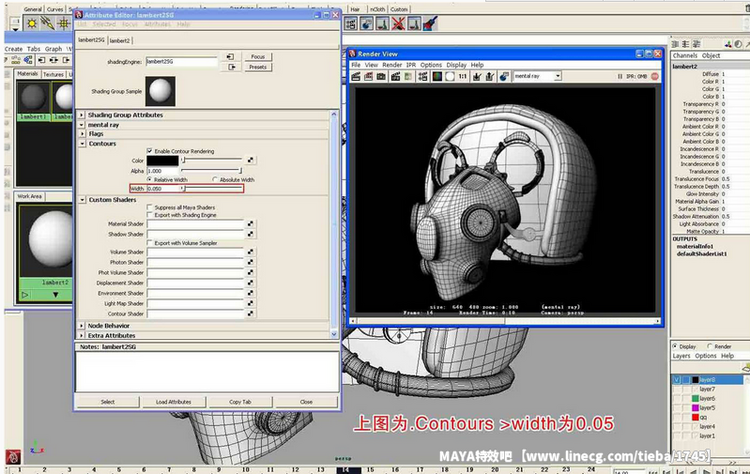

    上图为Contours width为0.05

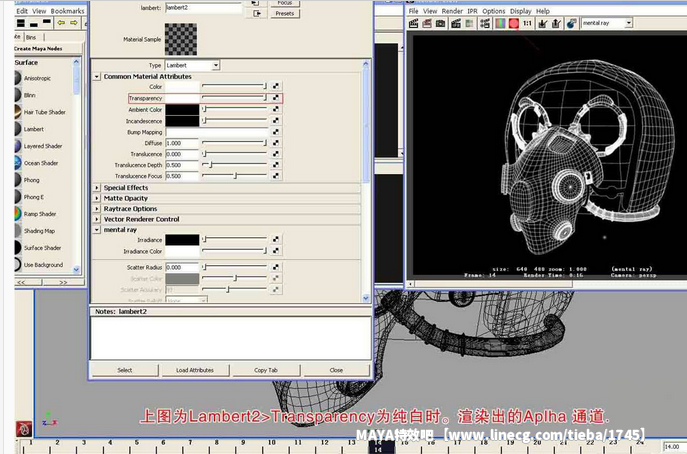

    上图为Lambert2 Transparency为纯白时。渲染出的Aplha通道。
