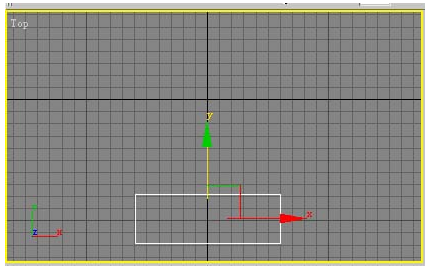

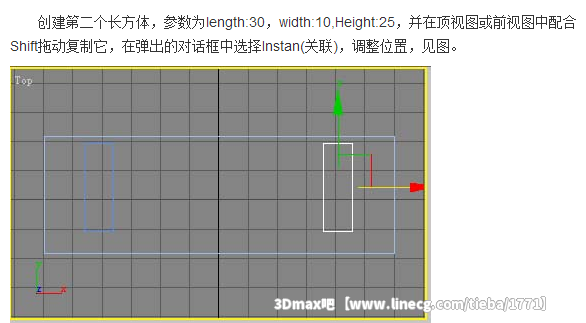

    今天和大家分享的是利用3dMax制作旋转楼梯的方法，希望能对你有所帮助。　　激活顶视图(TOP)，用Objects下的Box工具，创建长方体，参数为length:40，width:120,Height:5，如下图。

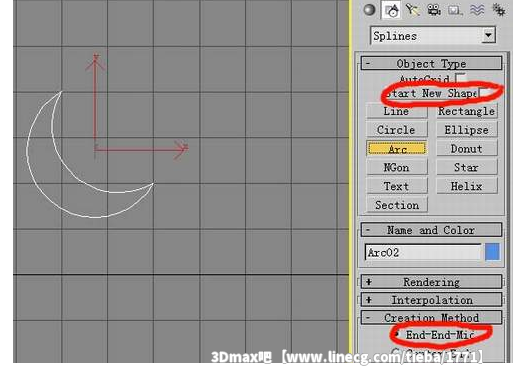

    　　全屏化左视图，用Shapes下的Star创建的两个星形，参数分别为Radius1:12.0 Aadins2:4.5 Point:5及Radius1:6.0 Aadins2:2.3 Point:5并用Arc创建两段弧线，使这两段弧线两端相接形成月牙状。注意：在创建Shapes对象前请将Start New Shape钮后的勾选取消，以确保所建元素在同一对象中。在Arc工具选定后，Creation Method(创建方法)展卷栏中选定End-End模式，即在两点间创建弧线，在创建两段弧线时，只需确保这两点的大致位置不变即可。

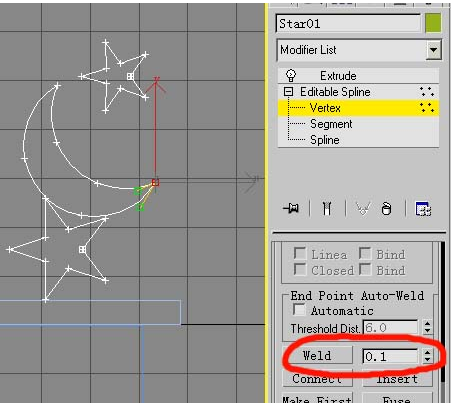

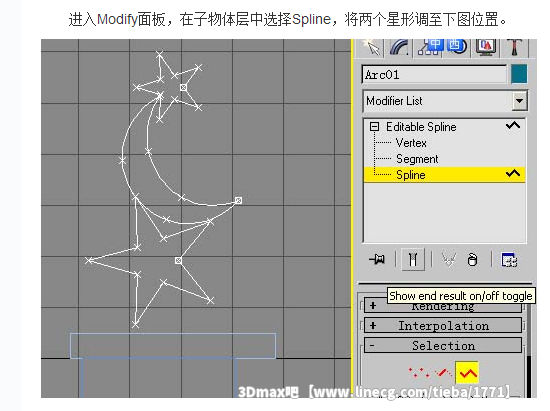

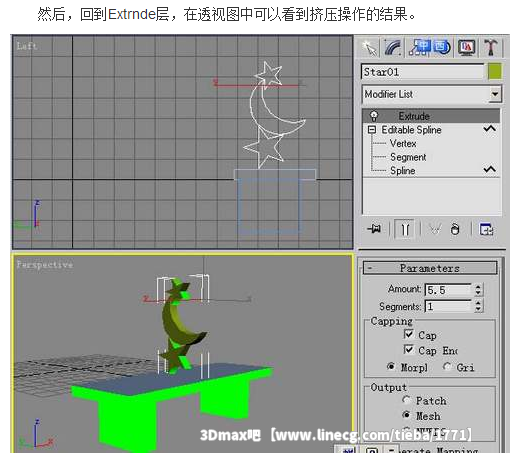

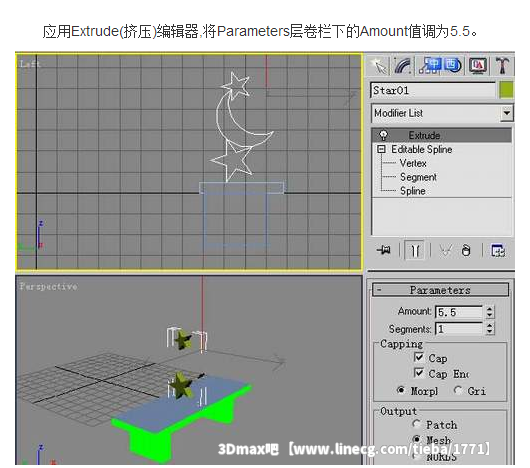

    从透视图中可以看出对月牙的挤压操作并不成功，这是因为构成月牙的两段弧张并不形成闭合曲线。所以无法象星形能挤压成一个实体。现在，我们需要回到Editable spline可编辑曲线层的子物Spline.将上一个星形移开，进入顶点的子物体层Vertex上，将两段弧线的上端点选中后，在Geonetry层卷栏中点击Word钮进行焊接，其后的值可根据端点距离进行设置，若焊接不成功，则有可能是端点距离大于此值，对下端点也进行同样操作。

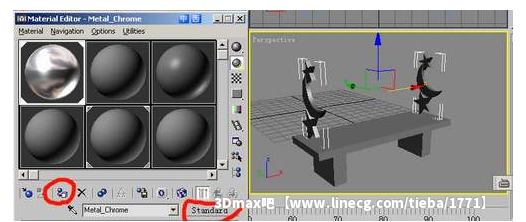

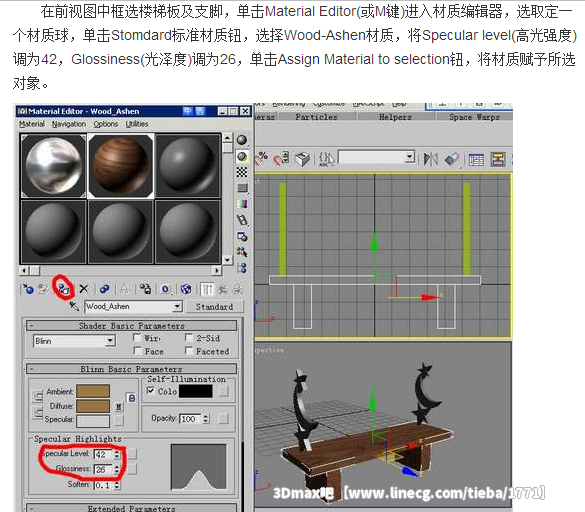

    　若要创建铁艺效果，可用line线工具勾出轮廓(非闭合曲线)然后进入Modify面板，运用Extrude挤压编缉器。在上图中，我们所创建的“星月”对象在楼梯板的正中间，在顶视图或前视图中，将“星月”对象移至楼梯板一端，并配合Shift拖动进行复制，在弹出的对话框中选择Instan(关联)。　　到此为止，一阶楼梯的元素建模部分已基本完成。接着，我们针对不同的部分赋予相应的材质，选择“星月”对象，单击Material Editor或M键，进入材质编辑器，选定一个材质球，单击Standard标准材质组，选择Metal-Chrome材质，单击OK，回到材质编辑器窗，单击Assign/Material to Selection纽，将材质赋予“星月”对象。

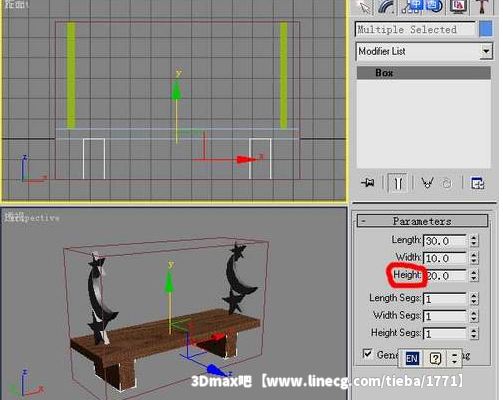

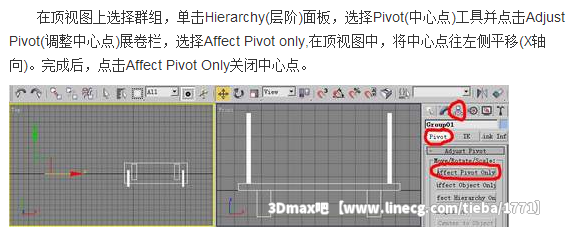

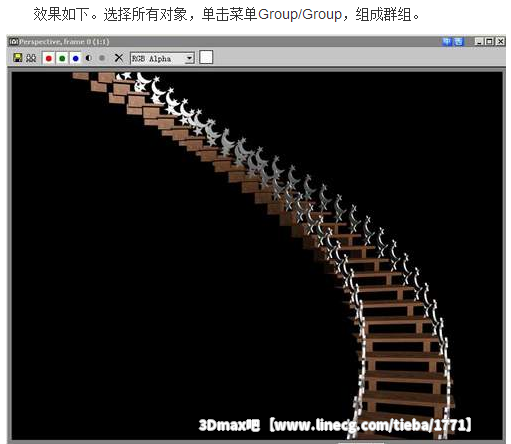

    　　在顶视图中框选所有对象，选择菜单Group/Group，将所选对象组成群组。现在，我们尝试在一个群组中对某个对象进行操作：选择刚组成的群组，单击菜单Group/open，然后选择需操作的对象。这里，我们对支脚进行调整，选择支脚，单击Modify面板，将Height调为20。两支脚为关联物体，修改其中一个，另一个也随之改变。修改完后，框选两支脚，在左视图或前视图中移至楼梯板下端，可对“星月”对象进行相应调节，如下图。调节完成后，单击菜单Group/close，关闭群组。

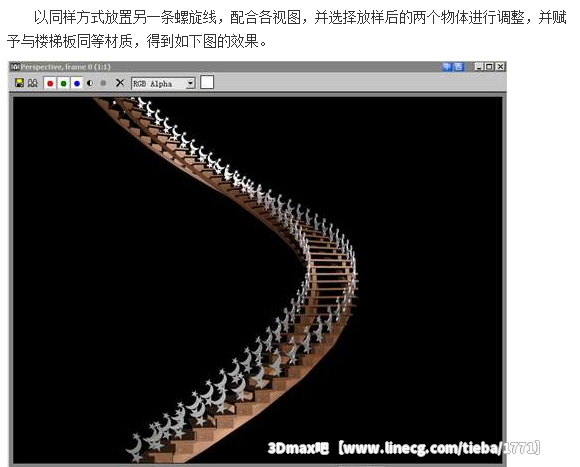

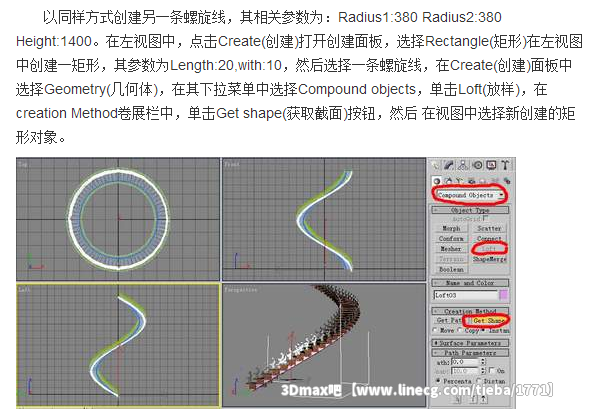

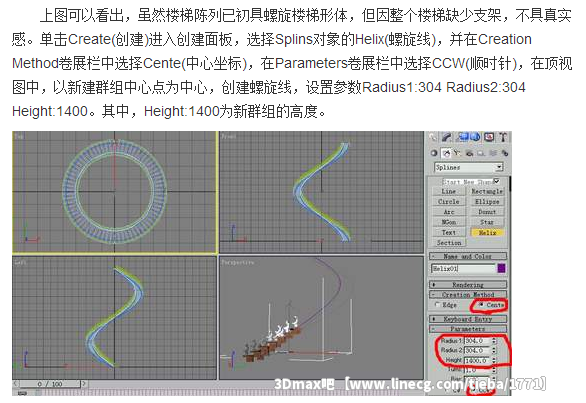

    　　接着，我们将为楼梯创建两条扶手，选择前面创建的两条螺旋线，在前视图中，配合shift键，往上(z轴)方向拖动以复制两条螺旋线，选择其中一条螺旋线单击Modify修改面板，打开Rendering卷展栏 ，勾选Renderab(可渲染)与Display Render(显示渲染网格)，Thickness(厚度值)为10，Sides(分段数)为20。以同样方式调整另一条螺旋线，单击Arc Rotate(视图旋转)工具，将透视图调整到易于观察的位置，并单击菜单Tools/Transform Type-In,对螺旋线的半径及位置进行调整。在透视图上调节，其中一条螺旋线的半径(Radius1与Radius2)均调为395，在Move Transform Type-In对话框中将Absolute:world下的Z调节为67(不需调整X.Y值)。另一条螺旋线的半径为289，Absolute:world下的Z调节为67，并可在顶视图中配合Select and Rotate(旋转工具)，以Z轴为中心轴对两扶手螺旋线进行旋转及调整，即可得到较为满意的效果。
    希望对各位朋友们有所帮助。
