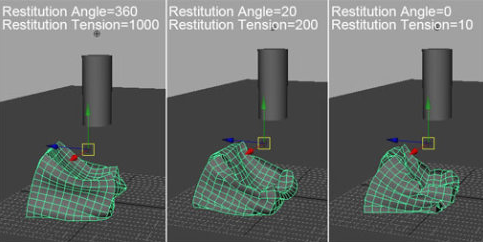

    以往在模擬Rigid Body時，並無法產生碰撞後所產生的擠壓變形，但是現在的nCloth允許您來產生擠壓變形的效果；首先至nClothShape節點將Rigidity設為0，將Deform Resistance數值提高；有關Deform Resistance所代表的是，您希望對現有的nCloth物件能維持現有的外形有多少，也就是說當nCloth物件受到外力碰撞時，還能維持外形的程度有多少。因此您可以藉由Deform Resistance來決定您的nCloth物件是很堅固還是很柔軟的，當數值最高時就如同汽車堅硬的質感一樣，當數值低時就如同柔軟的枕頭一樣。另外您可以經由Restitution Angle和Restitution Tension來決定物體在受到外力時，有關影響到物體角度及張力的變化程度；當Restitution Angle數值越大時，在距離受力點較遠的地方，會儘量維持物體在變形前的角度，但是數值越小則會產生更大角度的變形。有關Restitution Tension，則是在距離受力點較遠的地方，會儘量維持物體在變形前的長度，但是數值越小則會產生更大張力的變形。如果我們以相同的碰撞動態來做測試，當Restitution Angle和Restitution Tension數值越高時，所產生的變形及壓縮較不明顯，而且較不會影響到其他部位的變形；但是當這兩個數值越小時，所產生的變形及壓縮就會很明顯，而且影響到其他部位的變形則會加大。

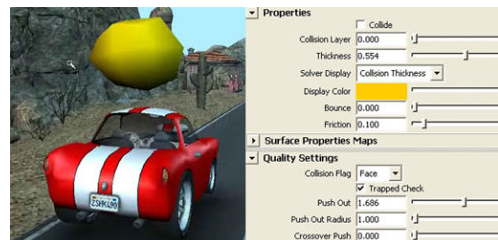

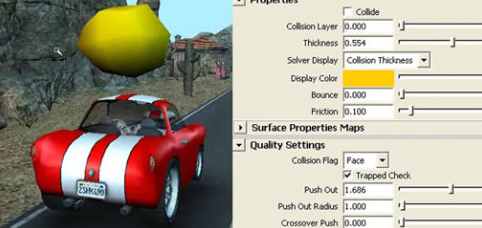

    選擇一塊物件執行Create Passive以做為碰撞用的石頭，您可以將Solver Display更改為Collision Thickness，並確定一下視窗中Show裡面的選項有將nRigids開啟，如果您想要讓碰撞物的範圍加大一點，則可以提高Thickness數值，它會讓碰撞物體的體積變大，以避免物體在相互碰撞時會產生穿透的問題。至於在碰撞時所產生的力道，則是由Quality Settings欄位裡的Push Out參數來做決定，另外您可以經由Push Out Radius來決定此力道的範圍大小。

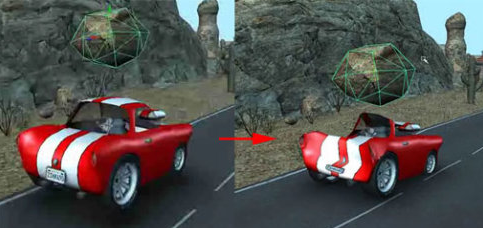

    等確定好Thickness的顯示範圍之後，您就可以將Solver Display更改回OFF，這時就可以啟動Interactive Playback，試著拿起石頭來對汽車產生碰撞的測試，您可以很快地把一輛新車砸成一塊廢鐵。

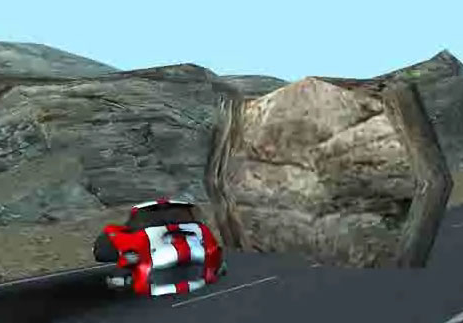

    如果您對現有碰撞後所產生的效果滿意的話，接下來我們要製作讓車子去撞上岩石的效果，這部份我們同樣是經由Wind Speed來控制汽車行走的速度，當汽車撞上岩石時就會自然產生出凹陷的損毀結果。


    結論 nCloth除了加速原本製作衣服的速度和簡易性外，它那強大的功能，更將物理特性的Dynamics模擬提升到另一個新的境界，以往很難製作完成的效果，例如撕裂、碰撞後的擠壓變形等，現在都可以經由nCloth來輕易達成。
