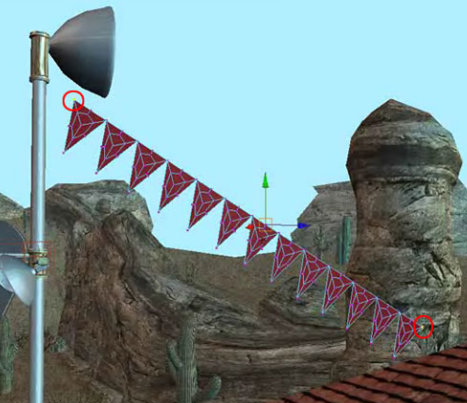

    另外有關旗子的模擬效果部份，如果您有一連串三角面旗，您希望它們彼此被串接在一起時，您也可以利用nCloth的功能來製作；首先將所有三角旗模型轉成nCloth物件，接下來再把兩邊三角旗的Vertex選取起來，並執行nContraint  Transform

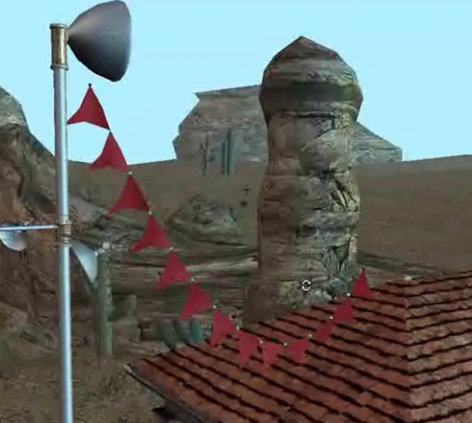

    但是當您播放時會產生一個問題，那就是只有兩邊的三角旗會被固定住，其他的三角旗則會落下，此原因是其他的三角旗和兩邊的三角旗並沒有任何的限制關係，因此為了解決此問題我們可以利用Weld Constraint來製作，此限制可以將物體與物體之間的邊給連結起來；點選所有的三角旗，執行nConstraints  Weld Adjacent Borders，當您再按下播放鍵時，所有三角旗邊緣上的點會自動連結起來，並自動往下做垂擺的動態。


    這時您可以再提高Wind Speed和Lift數值，讓所有的三角旗產生被風吹動的效果，同樣的如果您希望這些旗子會被吹斷而各自落下的話，您可以到dynamicConstraintShape節點，將Glue Strength數值降低，您就可以看到原本的連結的旗子產生斷落的效果。

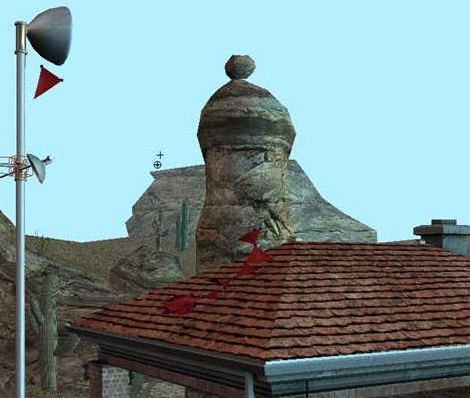

    當這些旗子被風吹落時，如果您希望這些旗子會飄落到屋頂時，則只要對屋頂執行Create Passive即可，旗子就會自然地與屋頂產生碰撞而停留在上面。

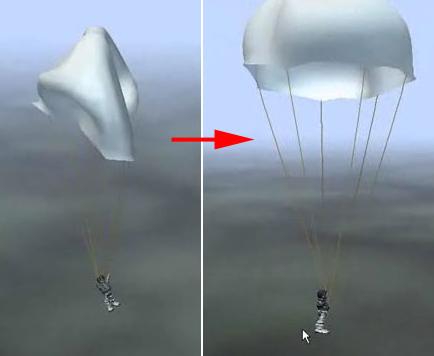

    降落傘的效果 新的nCloth在模擬物體時，除了可以對一片物體來模擬布料外，也可以對一個封閉的物體來產生內部壓力的設定，例如一個尚未充氣或充飽的氣球，或是定義降落傘內部的氣壓等。在此我們以降落傘來做範例，這裡我們會用到兩個主要的參數，一個是在nucleus節點內的Air Density，另一個是nClothShape節點內的Pressure，當我們還沒增加Air Density的數值時，降落傘會直直地往下落下，當我們增加Air Density的數值來增加空間中的質量時，降落傘落下的速度雖然有變緩慢一些，但是還是無法達到預期的降落傘效果，這是因為降落傘內部中並沒有充滿氣壓的原因。為了解決此問題您可以到nClothShape節點內，在Pressure欄位下調高Pressure數值為1，這時就可以讓降落傘內部充滿氣壓，而讓壓力將降落傘產生撐開的作用；不過當降落傘落到地面時，您記得要將Pressure設為0，不然整個降落傘會永遠出現充滿著氣體的效果。

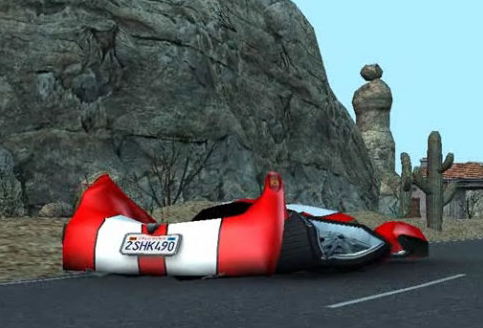

    鋼體的效果 nCloth不僅可以用來做柔軟物體的模擬，也可以用來做硬質鋼體的模擬，更強的是nCloth還可以做到碰撞之後所產生的擠壓變形效果。例如您有台汽車的模型，當您將此汽車轉為nCloth時，如果沒做任何的參數修改時，當您按下播放鍵它會直直地落下，就如同消氣後氣球所產生的扁平效果。

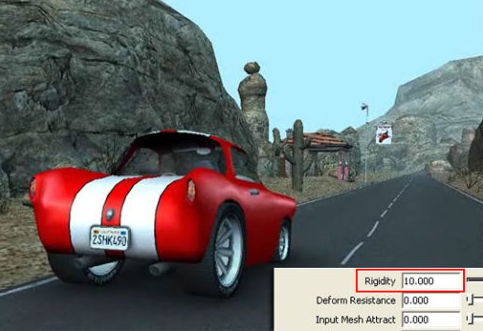

    但是如果我們到nClothShape節點內，將Dynamic Properties欄位下的Rigidity提高時，這時就會把物體的屬性從nCloth變成Rigid Body(當Rigidity為1時就會讓nCloth變成完全的Rigid Body，如果數值介於0到1之間，則各包含這兩種屬性)，這時汽車將不會消氣變形，只會維持原來的外型。

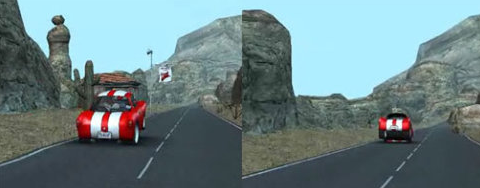

    如果您希望表現的汽車是有點彈性的卡通風格，而並非如真實汽車般那種硬梆梆的效果，您可以適度地降低Rigidity數值，這也會讓輪胎在接觸到地面時，自然產生出彈性的效果，並讓整體的汽車質感看起來更為有趣。如果您希望讓汽車跑動起來，您則可以到nucleus節點內藉由Wind Speed和Wind Direction，來控制汽車跑的速度和方向，當Wind Speed增加時汽車跑的速度就提升。另外您也可以做一個很有趣的動畫效果，例如將Air Density數值增加到15，由於這會影響一開始風力和物體互動時所產生的爬升(Lift)力道，剛好可以應用在汽車在一瞬間加速時抬車頭的效果，或是在殺車減速時翹起尾部的有趣效果。
