    白衫故友

    等级：

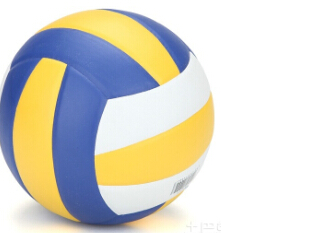

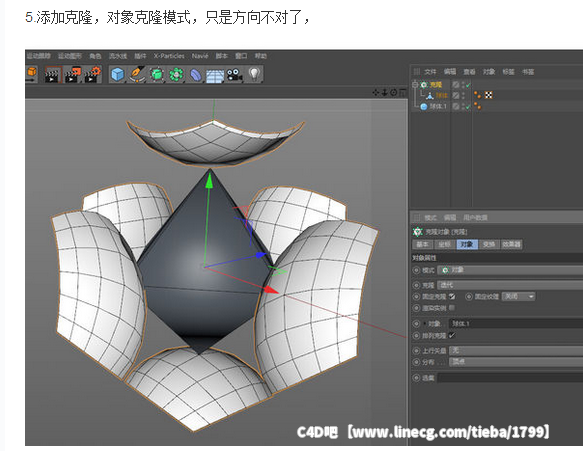

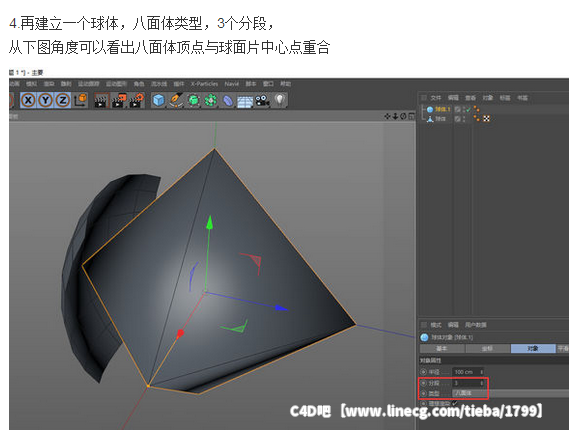

    分析：排球大多是18块球皮，可以想到建立六面体类型的球体，然后挤压、细分曲面，想到这儿也就可以动工了，只是六个面分成18块，选面选边比较麻烦。由于六个面是相同的，只是方向不同，很容易想到克隆，自然是对象模式克隆，因为线性、环状，阵列克隆都不会成为球状分布。如上图六个面的中心点会构成什么形状？答：是正八面体。(是立体几何问题，网上会有证明过程)所以说对象模式克隆，克隆到正八面体的顶点上，其他细节东西下面具体操作再详述。

    1.建一个球体，六面体、18个分段，
















































    这里说明一下，这种建模和真实排球还有一点儿差距
    如果想尽量一致，

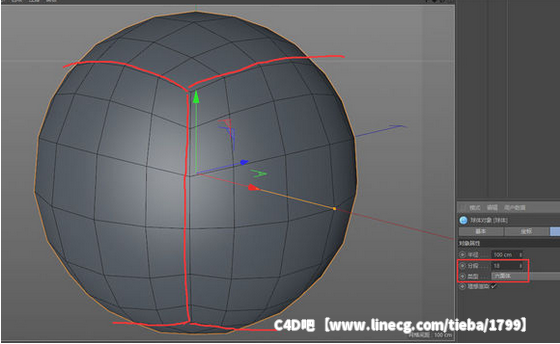

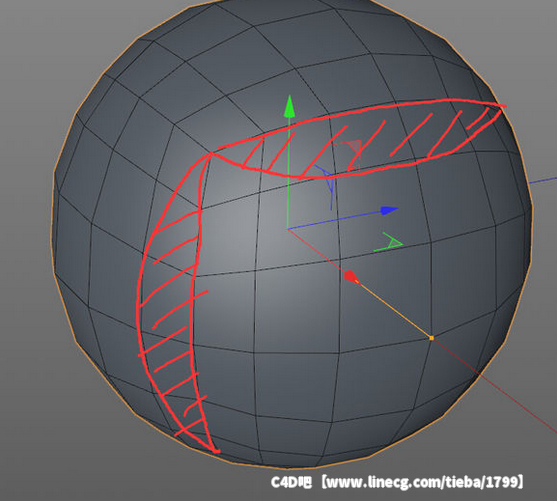

    可以如下图使用切刀重新布线，左右两侧是要加入部分，上下面是减去部分，
    只要保证两个阴影相同，则能以一个面克隆出六个够成一个完整的球体，
    还要注意生成四边面，其他建模同上即可。

    楼主 2016-08-02 09:24 回复
