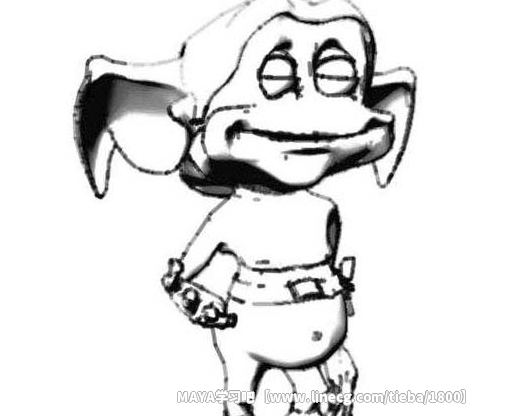

    首先看一下效果图

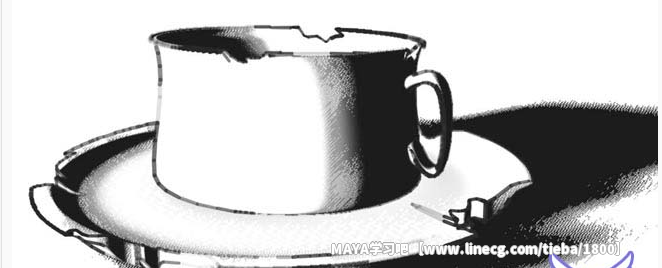

    效果图2。






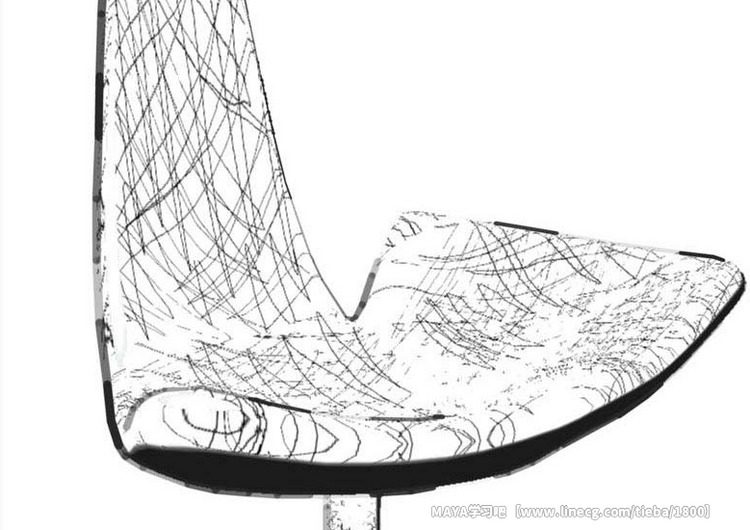

    2.这是来自刘阔老师的模型，就是有名的法线纹理的测试模型。高人的东东被俺乱用调节好了，比FR的TOON功能还强。当然FR的也很帅。据说MAYA有个外挂TOOMCAT，卡通渲染效果一流，有时间去试试。现在发现卡通风格的东东还真有那么一点不一样的味道呢。做一段手描线风格的动画肯定很好看。

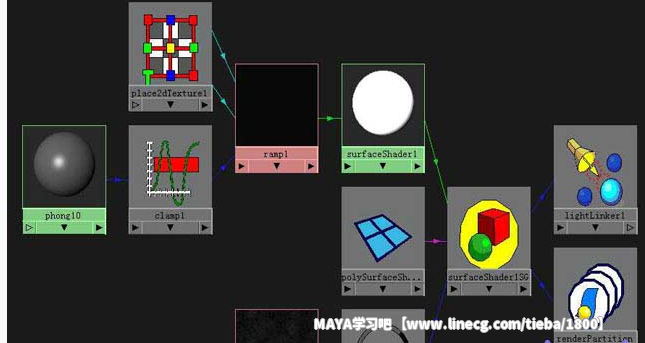

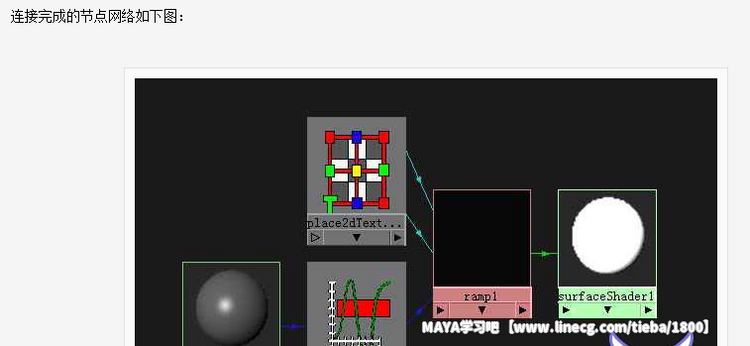

    上面几张图用MR渲的，因为只要线框效果，所以COLOR通道上只要上一个简单的材质就可以，最主要的问题来自于边线的产生，和模拟真实笔触的自然浓淡。然后考虑到材质的可调节性，再加上了一些备用的功能。也是看一些教程然后再想想才会的，这个是它的shader networking。

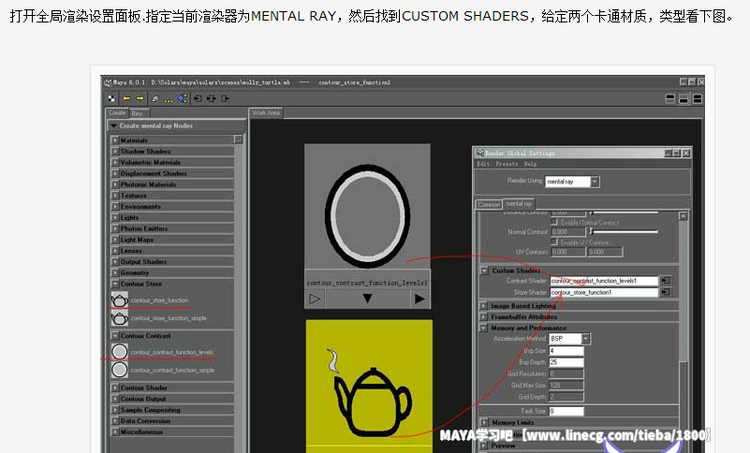

    MR要渲染出卡通效果，有几点比较重要，一个是当前摄像机的输出中要指定卡通渲染输出，另外SHADER网络中也要给定一个MR的卡通材质，(MR的卡通材质有好多种，可以模拟出很多效果的)，最后在全局渲染设定中也指定一些MR的相关SHADER。首先，打开一个模型。现在开始调材质。
    新建一个surfaceShader，说说为什么用这种SHADER， surfaceShader有个特性就是不受光照的影响。，而卡通效果基本上不用太多考虑光线，主要就是明暗的对比。当然如果要做出光照的效果用其它材质类型也可以。然后再新建一个RAMP，这个用来控制最终材质的颜色。再来一个节点，CLAMP，这个节点的用途是把输入值强制切割在指定的范围内。和setRange节点有些类似，但不一样。再建一个PHONG，也可以用BLINE等其它类型。只是PHONG的高光更加锐利些，当然这个例子中是没有高光的，只有边线。

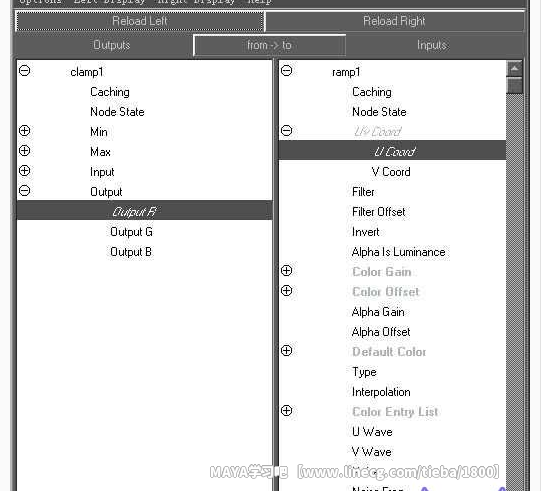

    接下来开始连接，拖放CLAMP到RAMP上，选择OTHER，然后在连接窗口中做如下连接:CLAMP的OUTPUTR(或者G，连接到RAMP上的U COORD上，如图。

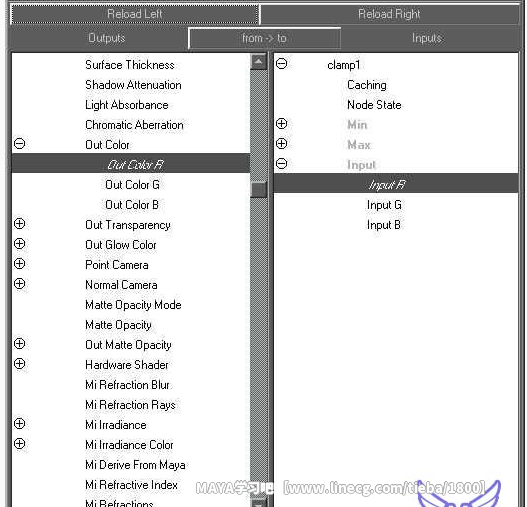

    接着把PHONG的OUT COLOR下的OUT R连接到CLAMP上的INPUT R上，别连错了。MAYA的节点属性有一元属性，二元属性，三元属性，数列矩阵等等，不过不怕，不对应的属性类型是无法连接上的。这样就把PHONG的输出色和CLAMP的输入节点连起来了。

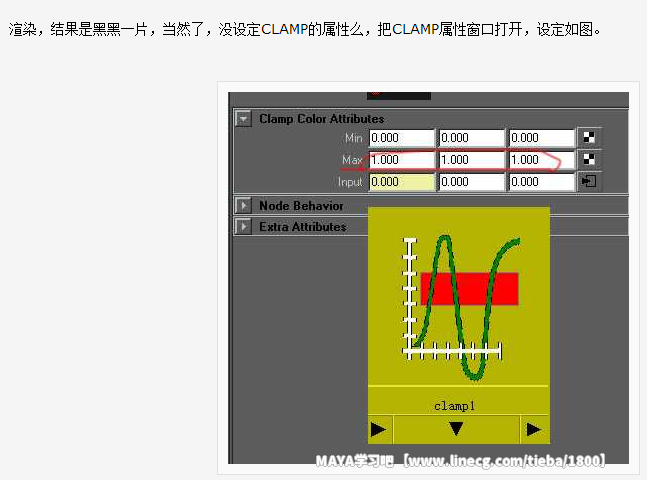

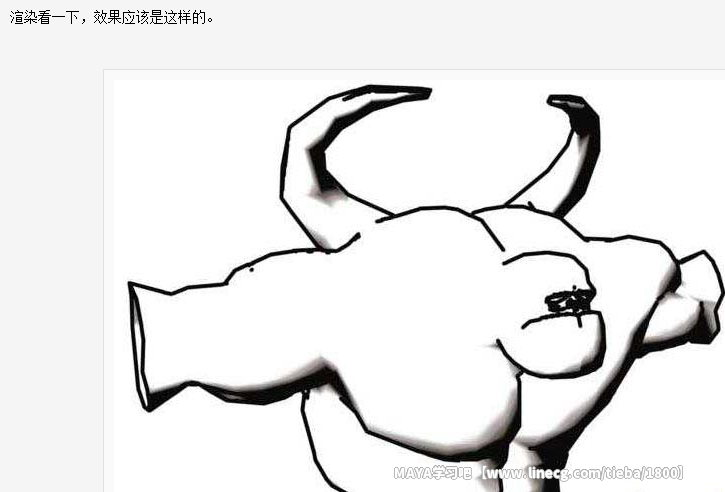

    它的意思比较简单，就是限定最小输出值为0，最大输出值为1。现在渲染看看，有些效果了吧。想起来了，忘了给RAMP的参数。
    设定RAMP，类型先设定为SMOOTH，它的类型影响最后效果，颜色也影响最终颜色，并且色带的位置影响着最后的高光(这个例子中没有，)解释一下参数的意思，第一条色带是控制高光区域和颜色的，在材质中可以同步看到。第二条色带是控制卡通材质的颜色(Diffuse)，这里全为白，最后的那条就是阴影效果。这里要慢慢调节才能有一个好效果。(颜色调节得好的话，可以做国画效果的)。

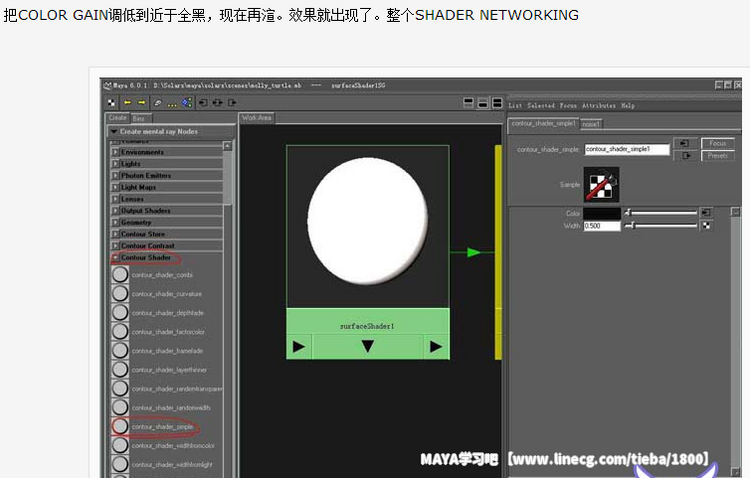

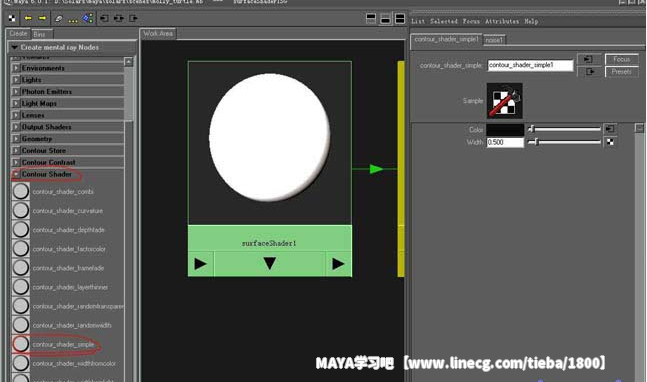

    在随后弹出的MR材质界面中选择卡通材质类型中的一种，这里的类型很多，可以试试不同组合所带来的不同效果。这是用的是contour_shader_simple，MR的材质系统好复杂，头都大了。什么时候能无缝集成就好了，无比幸福。

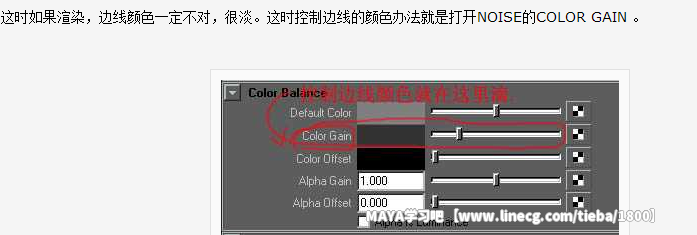

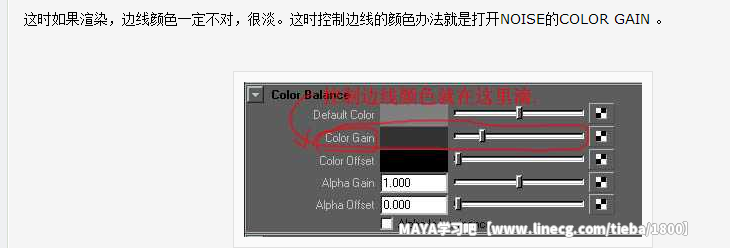

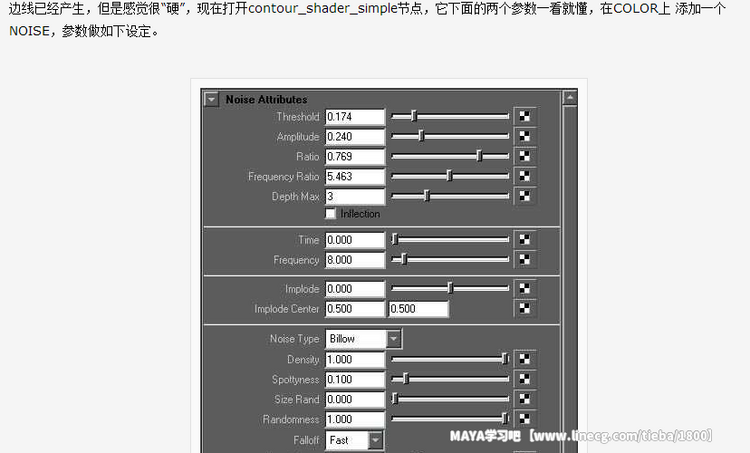

    这里参数比较简单，一个是边线的颜色，一个是宽度。多试自然就知道了，非科班出身的人就这点惨，俺们就知道一个个去试。

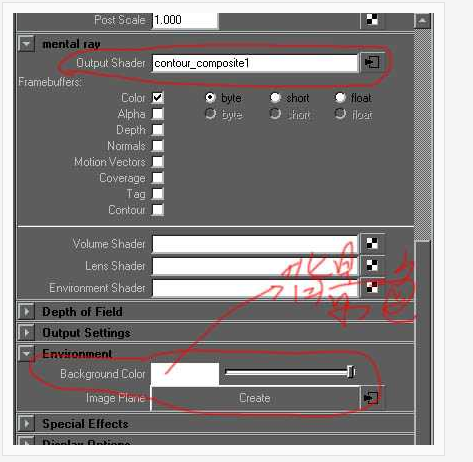

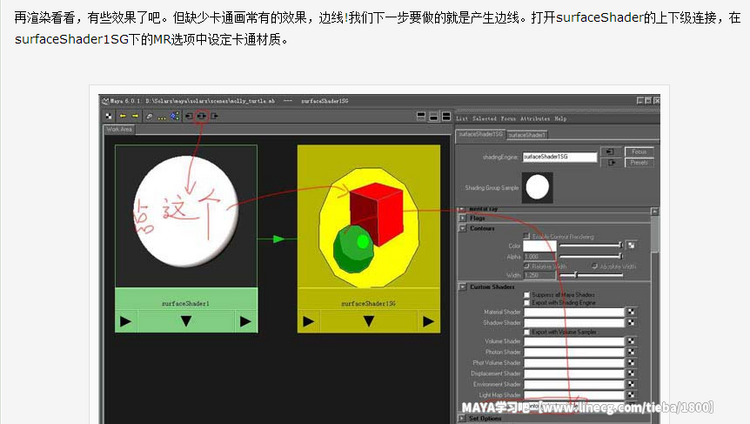

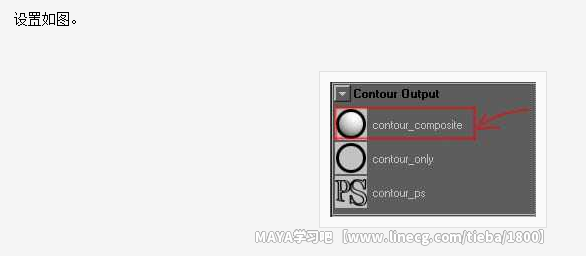

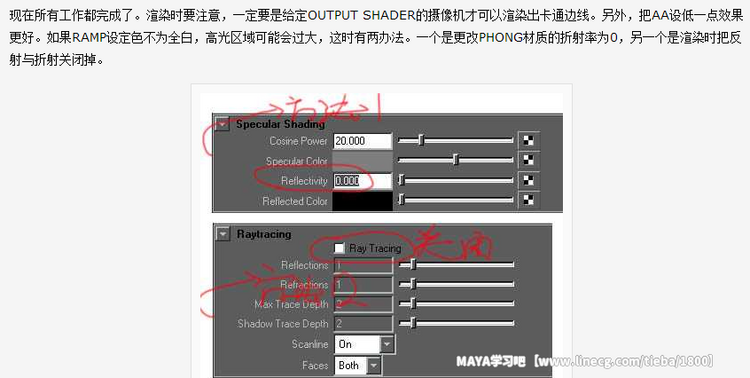

    现在渲染，没有出现想要的效果吧?因为当前摄像机的输出设定中还没有相关设定。选择或者新建一个摄像机，调好位置，然后打开它的属性设置窗。在它下面的MR选择中打开OUTPUT SHADER，给定一个contour_composite。参数默认。






    STORE SHADER用contour_store_function，这个节点可以提取到模型的点，法线信息，材质，物体，三角面数目，反射与折射。原文帮助文件中是这样的The contour_store_function shader returns the intersection point， normal， material tag， object label (tag)， triangle index， color， and the refraction and reflection level。另一个同类型的节点只能提取到材质信息，然后传递给下一个节点，但是速度飞快。

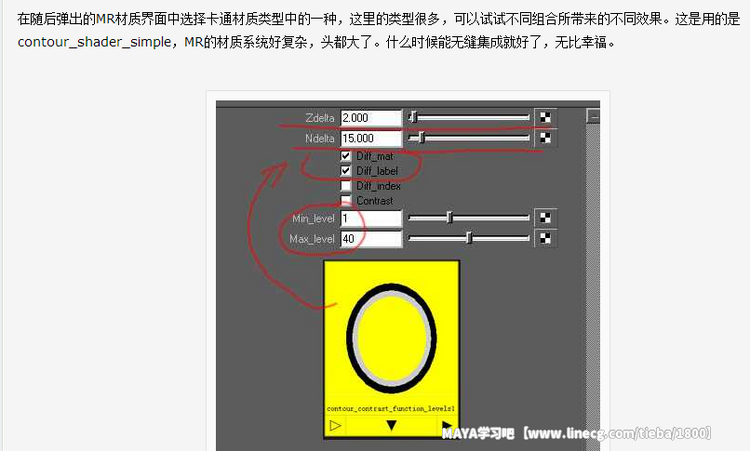

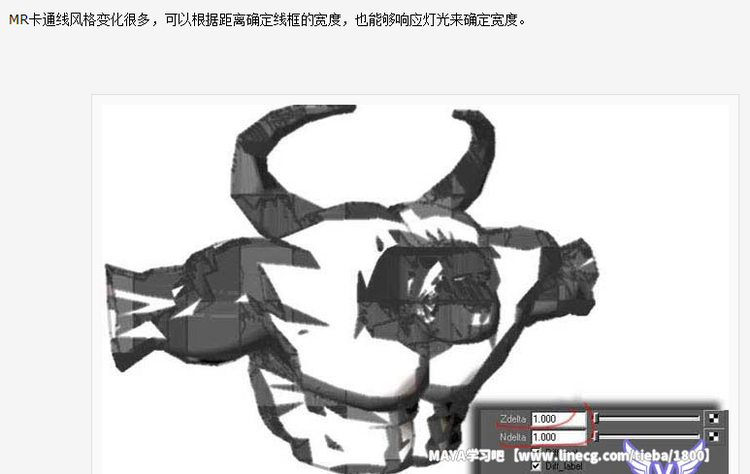

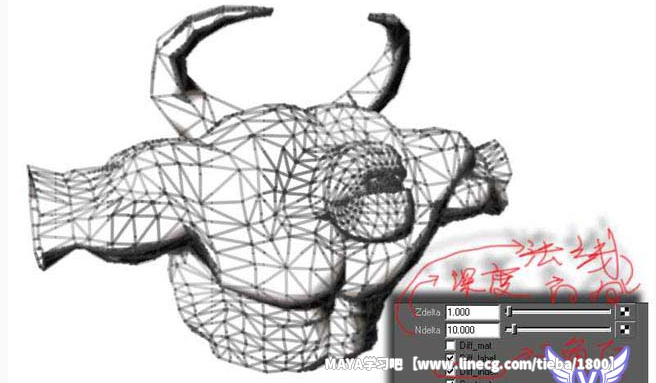

    设定contour_contrast_function_levels参数如下图，它当中参数有几个很重要，对最终效果影响很大。ZDELTA和NDELTA的参数尤其明显。NDELTA的参数越大，卡通边线越细，越小越粗。下面的那个DIFF_INTEX如果勾选的话，可以渲染出模型的线框，是三角面的。没有认真去调过。具体参数看看MAYA自身HELP中有关METAL RAY的章节，解释得很详细。可以看看不同参数下的渲染效果。
