    创建光源集合
    　　集合”是在“创建”面板和“修改”面板中显示一组新参数的特殊对象集。使用光源集合，您可以显示几个灯光使用的参数，使用参数关联来使光源参数控制场景中其他的参数。然后当您在场景中使用它时就可以与灯光快速容易地进行交互。

    　　设置课程：
    　　从 tutorialluminaire_assembly 文件夹中打开文件 tut_luminaire_assembly_start.max。

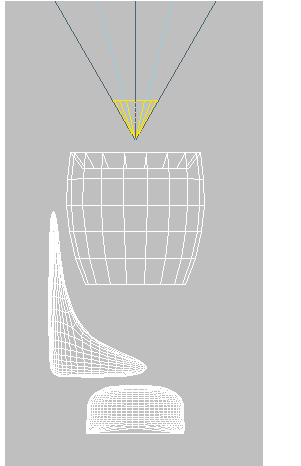

    　　这个文件中包括了一个使用反向动力学设置过的照明设备。您可以通过移动灯光目标使灯光指向不同的方向。这样做时，灯头和灯罩将旋转以适应灯光的方向。
    　　选择该模型的各个部分，在“创建”或者“修改”面板中观察对象名称。
    　　在本课程中，您将把支架、灯罩和灯头打包成一个光源集合，该集合将显示光源的调光器和颜色设置。

    　　创建集合：
    　 选择场景中除灯光目标以外的所有对象。
    　　选择“组”菜单 “集合”“集合”。

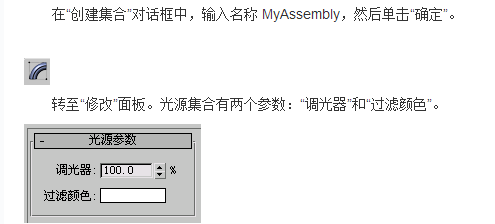

    　 会显示“创建集合”对话框，其中“光源”头对象被选定。




    　打开集合并检查轴点：
    　　要使用这个集合，您需要检查其轴点，然后将该集合的参数与场景中的参数关联。要完成这些内容，您将需要打开集合。
    　　选定此光源集合，选择“组”菜单 “集合”“打开”。
    　　光源图标出现在视口中靠近支架的位置。在“顶”视口和“透视”视口中您可以更清楚地看到它。




    　　在“层次”面板上，单击“轴”，然后启用“仅影响轴”。

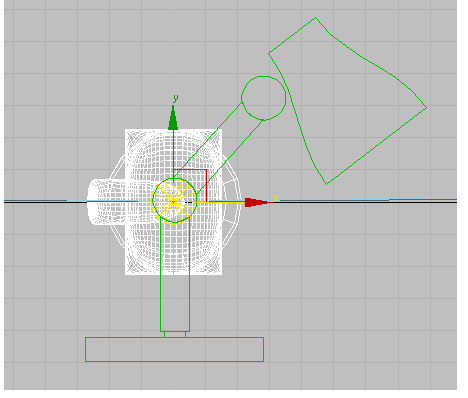

    　　光源图标的轴点位于支架的底部。这个位置正适合本课程。
    　　禁用“仅影响轴”。
    将灯光强度关联到“调光器”参数：
    　　“参数关联”使得场景中的一个参数控制另外一个参数。下一步将使用参数关联使“调光器”参数控制灯光强度。要进行这一过程，集合应该还处于打开状态。

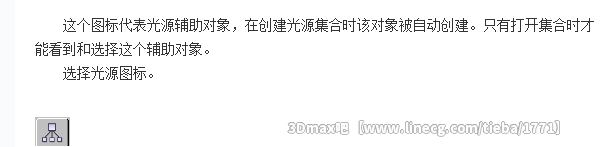

    　　如果还没有选定光源辅助对象图标的话，请将其选定。
    　　在“前”视口中右键单击对象，然后从四元菜单中选择“关联参数”。
    　　从弹出菜单中选择“对象(光源)”“调光器”。
    　　移动光标到灯光本身来创建一条连接图标与灯光的虚线，然后单击灯光。
    　　从弹出菜单中选择“对象(目标点)”“倍增”。

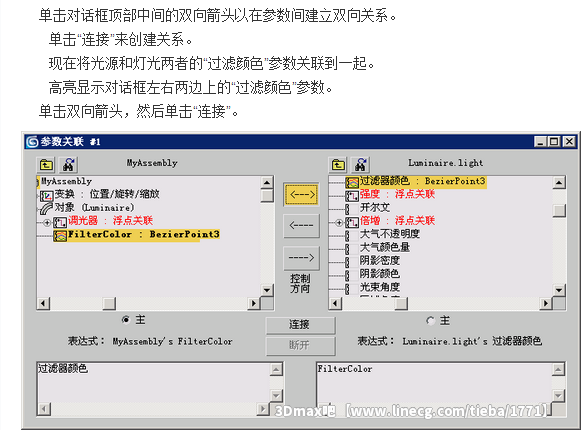

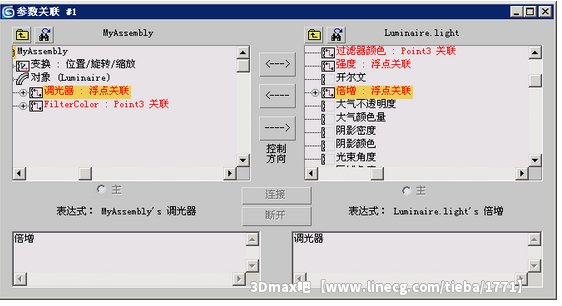

    　　会显示“参数关联”对话框。在左边的窗口中，“调光器”参数被选定，右边窗口中“倍增”被选定。在这个对话框中，您可以在这两个参数之间建立关系。




    　　关闭“参数关联”对话框。

    　　测试关联：
    　　选择“组”菜单 “集合”“关闭”来关闭集合。
    　　创建一个要照明的对象，如长方体或者球体。

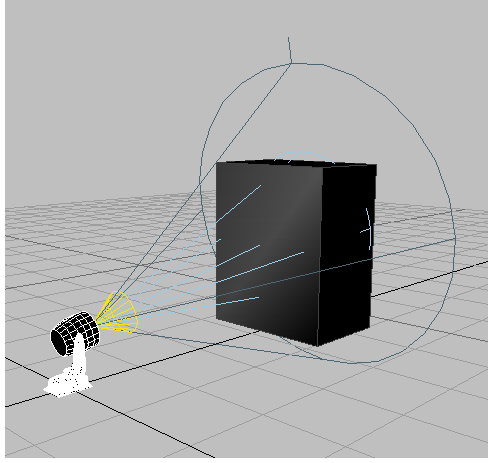

    　　移动灯光目标使其指向该对象，安排“透视”视图来显示对象上被照明的一侧。


    　渲染“透视”视图。
    　　选择光源集合。在“修改”面板上，更改“调光器”值和“过滤颜色”。
    　　您应该能在视口中看到灯光强度和颜色的变化。
    　　再次渲染“透视”视图。
    　　对象上的照明发生改变，反映了光源参数的变化。
    　　将场景另存为 my_luminaire.max。
    　　在文件 tut_luminaire_assembly_finish.max 中可以找到此场景的最终版本。
