    将法线凹凸贴图应用于对象，优化从高分辨率源对象导出法线凹凸贴图信息的方式，并创建新的法线凹凸贴图，然后将该新贴图应用于低分辨率对象，以观察法线凹凸贴图的效果。
    　　调整“投影”修改器：

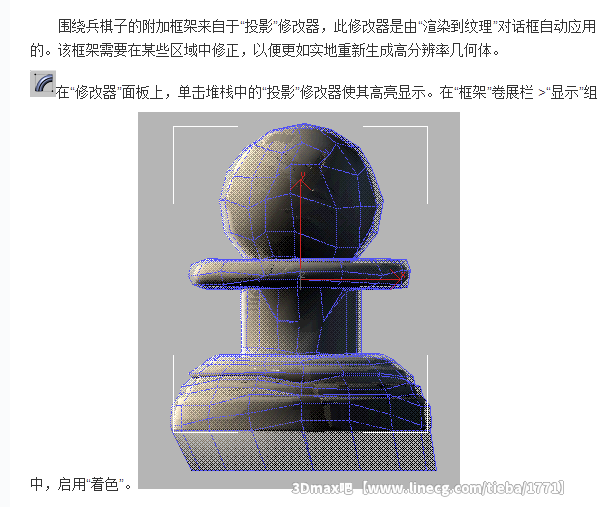

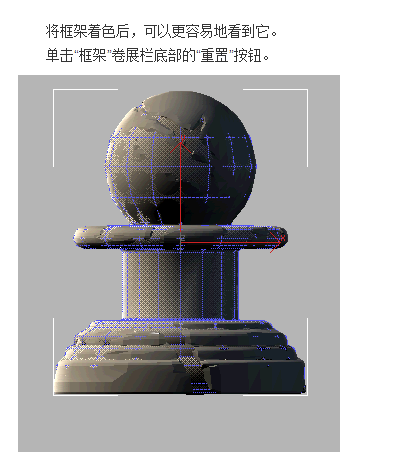

    　　投影的作用是当您使用法线凹凸贴图时作为工作流程的组成部分。“投影”修改器是源对象与目标对象之间的媒介，它确定了高分辨率对象的投影法线被贴图到低分辨率版本上的方式。

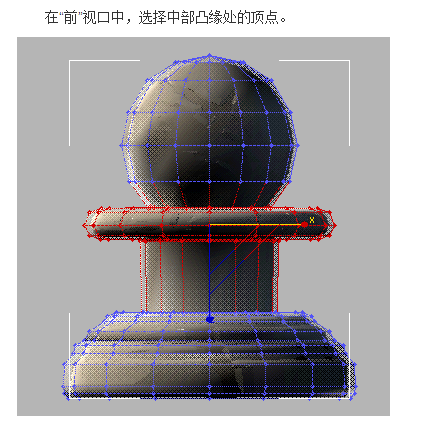

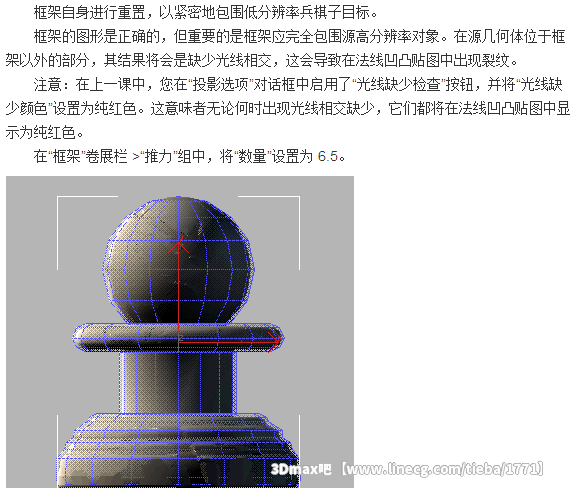

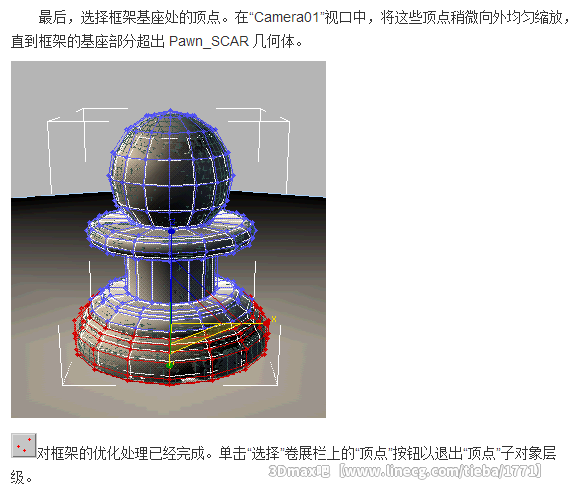

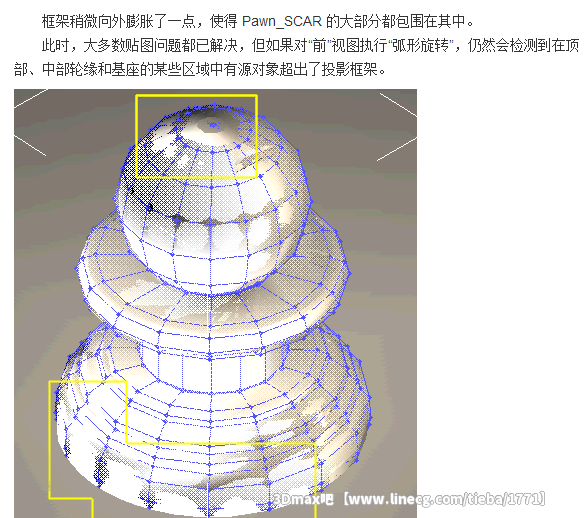

    　　在上一课程中，当使用“渲染到纹理”对话框时，“投影”修改器被自动应用于低分辨率对象。因为高分辨率对象与低分辨率对象有不同的几何体，所以当首次应用“投影”修改器时，3ds Max 不得不“猜测”您的意图。您已使用此“猜测”渲染了纹理，其结果是法线凹凸贴图中有可检测到的错误，如渲染贴图中的红色面片所示。在下面的步骤中，将调整“投影”修改器以消除这些错误，并获得您所期待的精确投影。

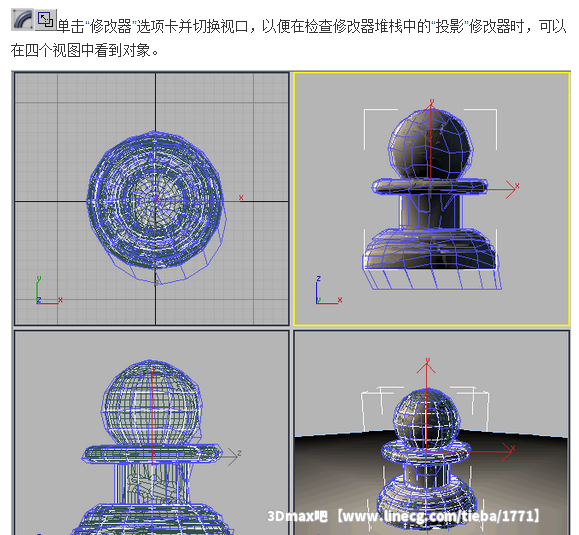

    　　继续使用上一课的场景，或打开 PAWN_NormalBump_03.max。如果未选定 Pawn-LowRES 对象，请将其选定。

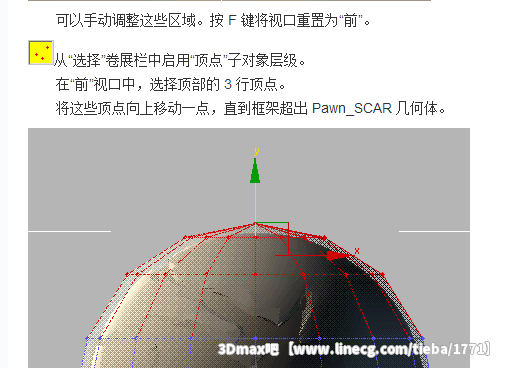

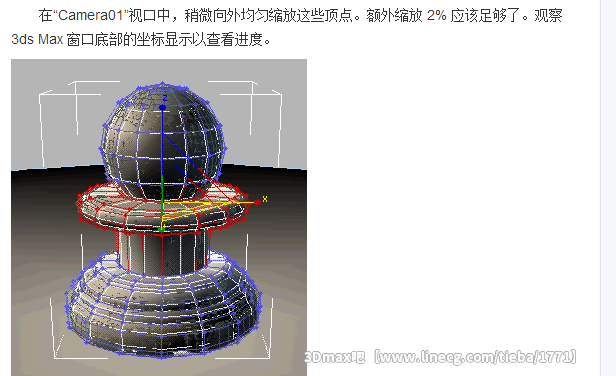

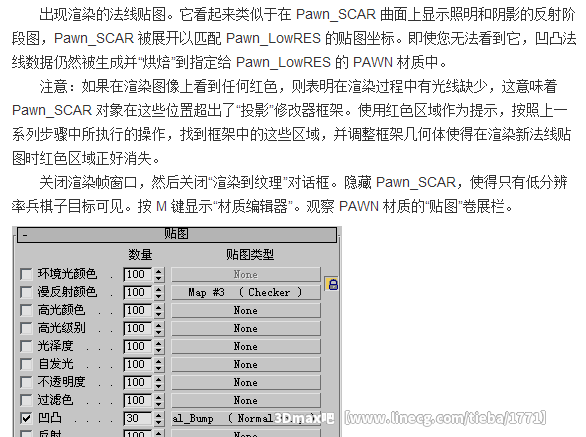

    现在就可以渲染法线凹凸贴图，并将其应用于低分辨率对象了。
    　　使用“NormalBump”应用法线凹凸贴图：
    　　继续使用上一课的场景，或打开 PAWN_NormalBump_04.max。如果未选定 Pawn_LowRES，请将其选定。
    　　在主菜单中，选择“渲染”“渲染到纹理”以显示“渲染到纹理”对话框。在“渲染到纹理”对话框 “烘焙材质”卷展栏中，确认“输出到源”已选定。
    　　单击该对话框底部的“渲染”按钮，以渲染法线凹凸贴图。如果显示“文件存在”警告，请单击“覆盖文件”继续。

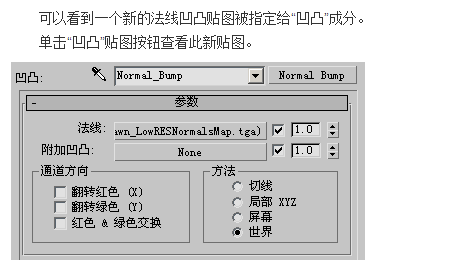

    　　在“法线凹凸”贴图的“参数”卷展栏中，可以看到刚才使用“渲染到纹理”对话框渲染的 TGA 文件已被指定为“法线”贴图。另外，还要注意“方法”已设置为“世界”：这对应于您在“投影选项”对话框中选择的坐标。
    　　提示：“附加凹凸”成分用于向法线凹凸贴图添加普通凹凸贴图。当您完成本教程后，可能希望试验使用此槽添加额外的凹凸细节时所得到的效果。
    　　单击“法线”按钮查看此位图的细节。在“位图参数”卷展栏 “裁剪/放置”组中，单击“查看图像”按钮第一次查看法线凹凸贴图。

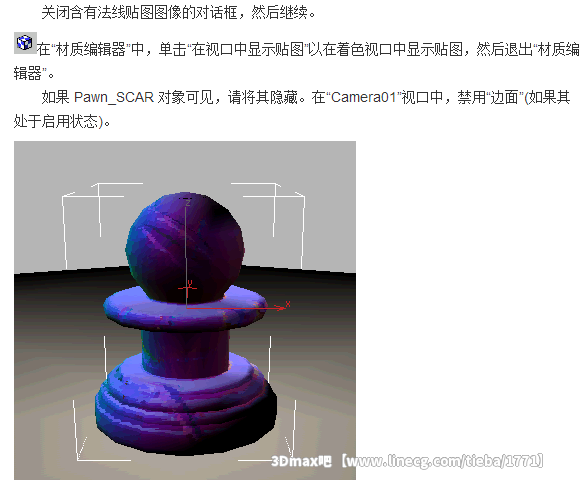

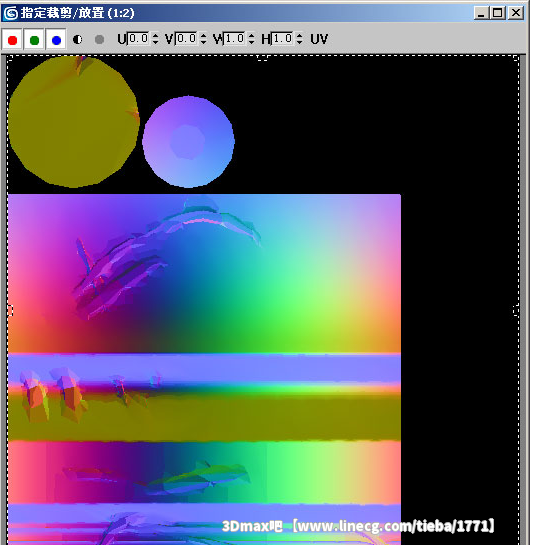

    　　将出现一幅颜色错误的图像，它类似于先前从“渲染到纹理”过程中看到的图像。在此图像中，可以清楚地看到从高分辨率兵棋子源对象中导出的疤痕区域。
    　　图像上的颜色是有意义的。法线凹凸贴图传达的细节比常规凹凸贴图传达的细节如此之多的原因是，法线位图将整个 RGB 光谱用于曲面细节信息，而常规凹凸贴图仅使用单一灰度。蓝色通道可传达垂直深度信息，而红色和绿色通道为每一点处曲面的法线方向提供方向向量，从而加强此信息。这一结果的真实性更高。

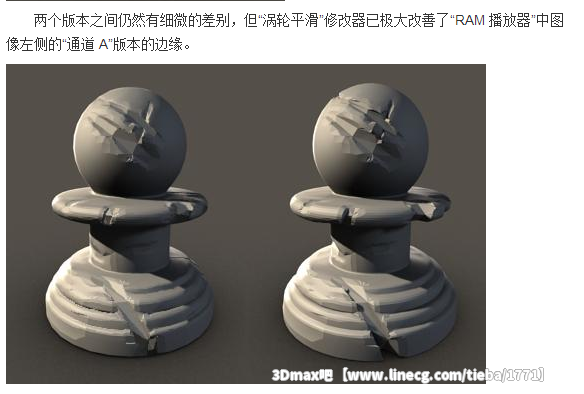

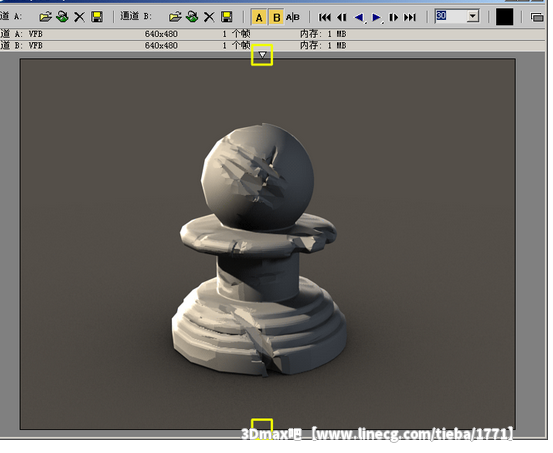

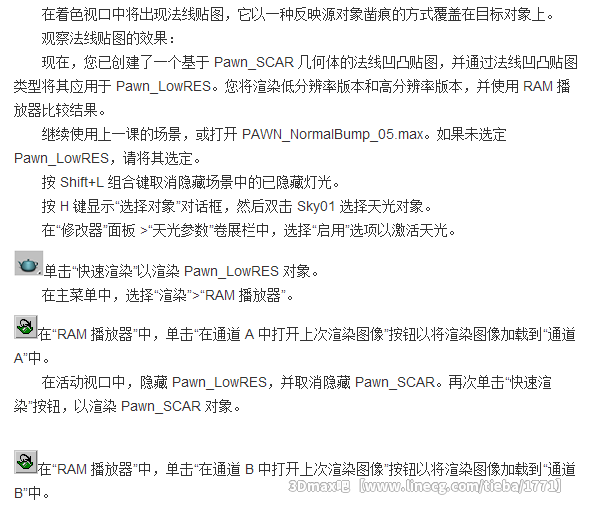

    　使用“RAM 播放器”对话框比较带有法线凹凸贴图的低分辨率兵棋子的渲染图像(左半部分)和高分辨率兵棋子的渲染图像(右半部分)。
    　　在“RAM 播放器”中，两幅渲染图像的部分并排显示。沿图像长度水平地拖动屏幕分割控件(框架上下边框上的白色三角形)，以比较两次渲染的细节。差别是存在的，但是如果考虑低分辨率版本的效率，差别并不明显。
    　　改善低分辨率版本的一个方法是，移除兵棋子相对于背景观察时看到的多边形轮廓。通过将新的“涡轮平滑”修改器应用于低分辨率兵棋子，可达到上述目的。
    　　再次隐藏 Pawn_SCAR，并取消隐藏 Pawn_LowRES。选择 Pawn_LowRES 并向其添加“涡轮平滑”修改器。

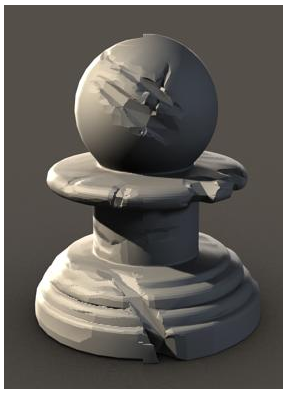

    　　单击“快速渲染”以渲染 Pawn_LowRES 对象。在“RAM 播放器”上，将上一个渲染图像加载到“通道 A”中，然后将结果与“通道 B”中的最高分辨率版本相比较。




    　在上面的示例渲染结果中，左侧的 PAWN_LowRES 对象由 3840 个面、一个法线凹凸贴图和一个“涡轮平滑”修改器组成。右侧的 Pawn_SCAR 对象由 8589 个面组成，没有法线凹凸贴图或修改器。
    　　小结
    　　在本教程中，您学习了 3ds Max 的三个新功能，使用这些功能，可以在最终场景中通过较少的多边形就能获得更高的真实感和效率：
    　　“渲染到纹理”中的新功能，用于渲染法线贴图。
    　　新的“投影”修改器，以及如何调整其创建的框架以优化法线凹凸贴图。
    　　新的“NormalBump”贴图类型，用于在渲染场景中实现法线凹凸贴图的使用。
