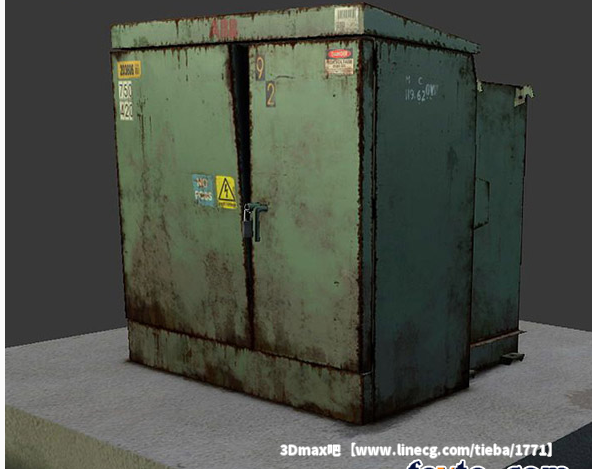

    希望朋友们喜欢。先上效果图：效果图：

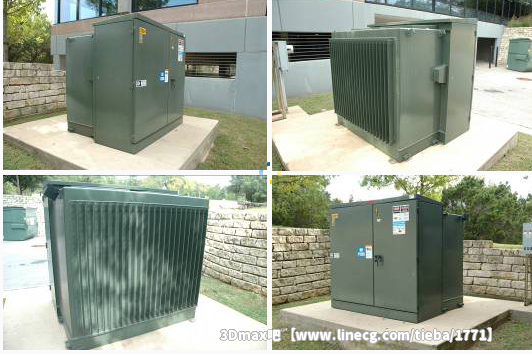

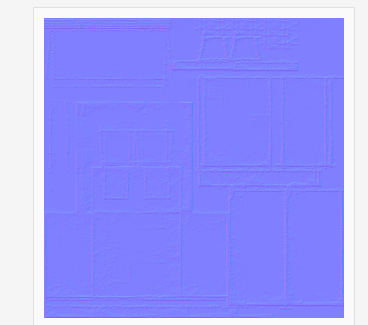

    模型制作　　步骤一：找参考图，确定尺寸——　　就是这个。(图01)当然，这个参考图片里面的变电箱太新了，做个旧一点的比较好玩。确定大致的尺寸，你可以自己去路边找个箱子量一下，注意不要触电就是了。根据上面的图片以及相关的数据，我们将制作一个写实风格的变电箱模型，模型面数的不超过700个三角面。单张贴图的尺寸不超过 1024*1024像素大小。我们还需要为模型制作颜色贴图，高光贴图以及法线贴图。法线贴图将通过Photoshop制作，不使用高模方式产生。

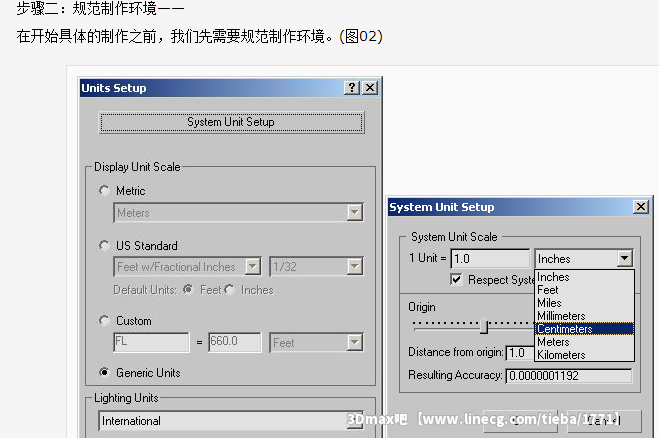

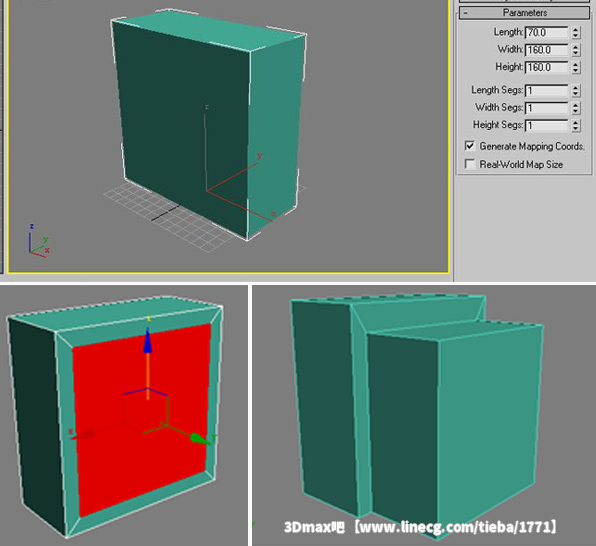

    打开"Customize - Units Setup…"之后，我们会看到"Unit Setup"面板。点击上图面板中的"System Unit Setup"按钮。出现"System Unit Setup"面板。在这个面板中，把下拉菜单中的单位改变为"Centimeters"选项。这样，我们就使得我们在3DSMax中的1个数值单位等于1 厘米。每次在场景中都应该确认当前度量单位。步骤三：基本模型结构——　　规范了相关的制作环境后，我们开始建立基本模型结构。动手之前，我们再根据已有的参考图片来分析一下所要制作的模型结构。基本上，图片中的变电箱是由前半部分的主体和后半部分的散热部件构成的。两部分都可以视为一个立方体。我们在制作模型时，一般都从最基本的几何体形状入手，通过修改，增建多边形的位置与数量来得到我们最终的模型。因此，我们首先通过基本几何体来搭建模型的基础。根据之前的尺寸的数据，我们先创建一个立方体，每个方向的分段数都是1段。这个是前半部分的变电箱主体。(图03)

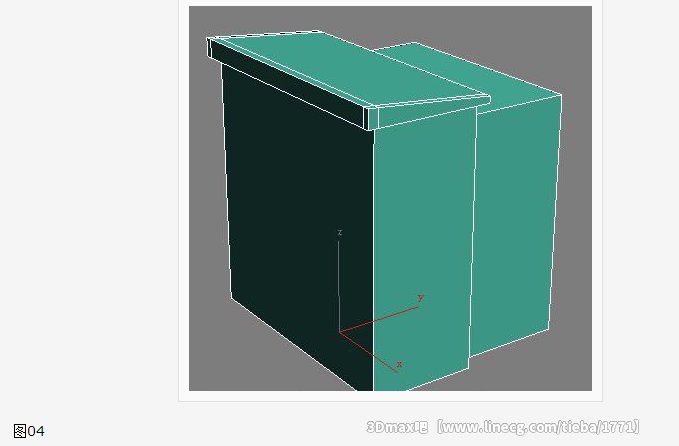

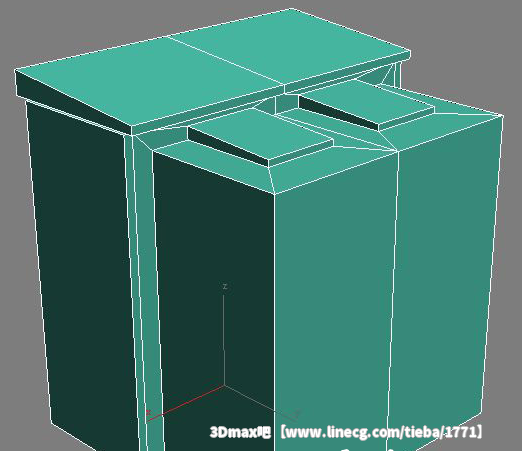

    通过"Bevel"命令挤压出后部的散热器主体。注意尺寸大小。删除下半部分多余的多边形，同时调整顶点的位置，得到如下图所示的基本形状。可以灵活结合挤压，切割等命令，逐步把基础物体向最终物体的形态发展。从简单项复杂发展是我们需要遵循的一般制作规律。不要一开始就局限在某个细节上，反而忽略了物体的整体。　　步骤四：调整形状和添加细节——　　完成前后两部分的大致形状后，开始逐步发展细节。在基础形状的基础上，我们逐步修改形状和添加细节。使用切割和挤压命令来产生主体部分的顶盖。切割和挤压命令会产生的新的点与线，我们需要不断优化这些点与线。尽可能保持模型布线结构的简单合理。(图04)

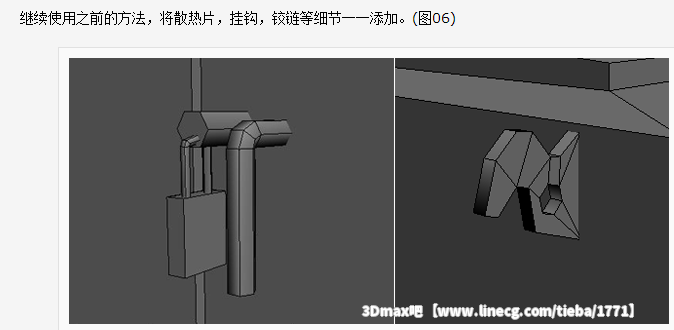

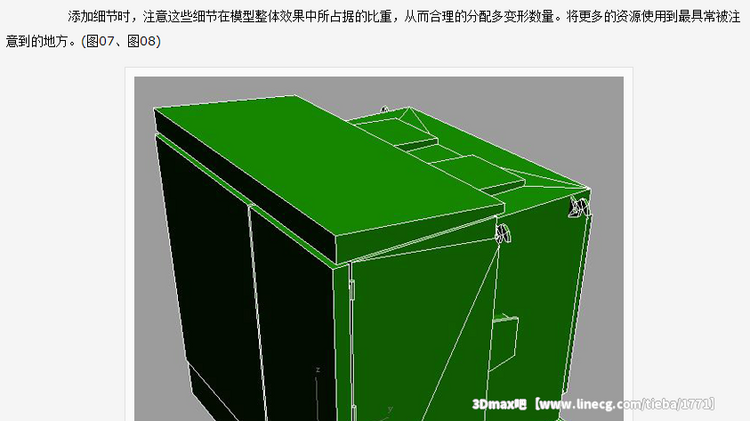

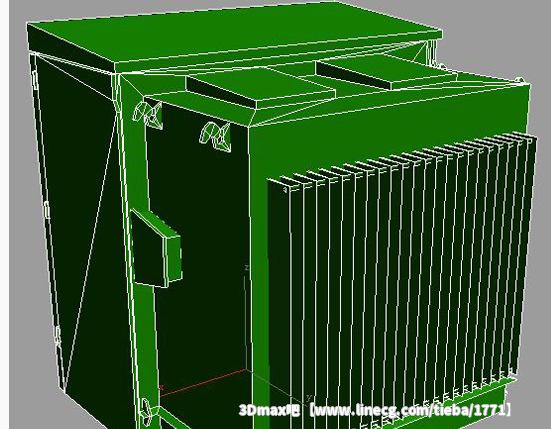

    综合运用"Exturde"，"Bevel"，"Symmetry"等命令，一步步修正形状。同时注意布线的修正。在制作对称的物件时，可以先制作一半，然后竞相复制出另一半，可以很好的提升工作效率。保持耐心和细心，不断添加各个部分的细节内容。同时注意时刻观察参考图片，保持物体形状的准确性。(图05)

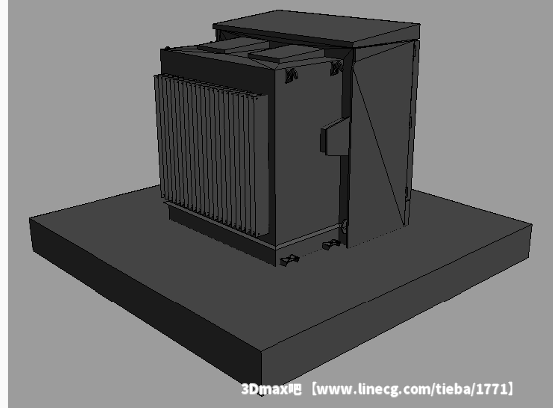

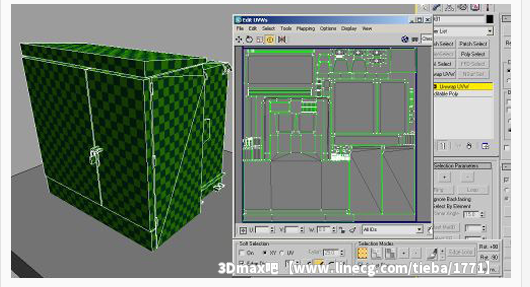

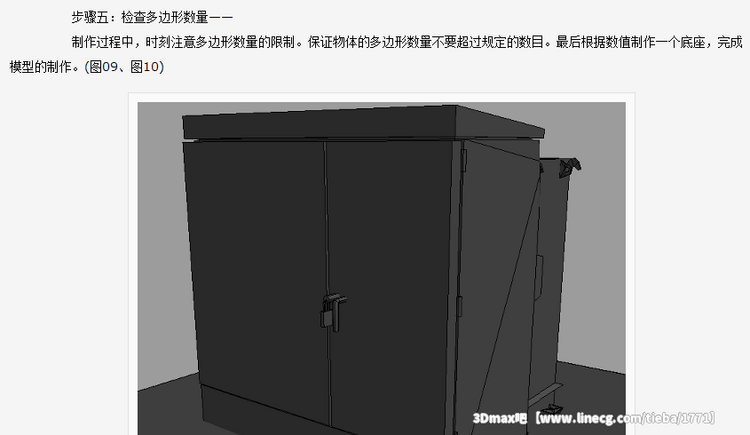

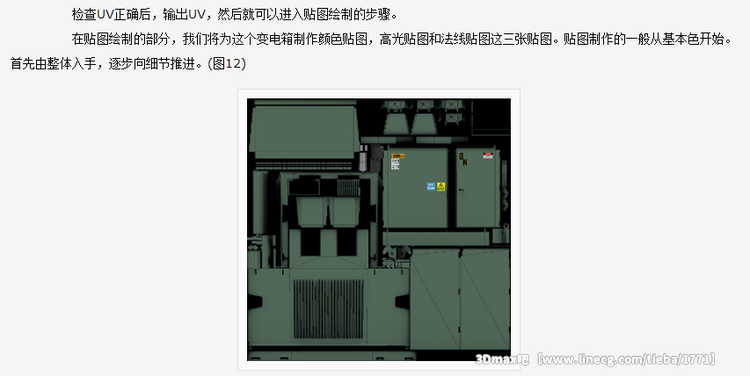

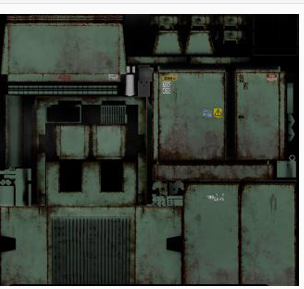

    建模完成后，一定要仔细检查模型的多变形数量是否超过限制，有没有不合理的多边形，是否还有部件没有制作等。确认建模一切无误后，再继续后续步骤。同时，可以删除游戏中视角不可能看到的多边形。比如变电箱底部，锁的底部等不会被看到的多边形。我们会在后续部分继续讲UV和贴图。　　贴图制作　　模型建立完成后，就要开始进行UV的划分。在这里，我们主要采用平面投影的方式，将各部分的UV一一拆分出来。注意UV空间的利用，这可以充分利用贴图，提高贴图分辨率。(图11)
