    今天向朋友们介绍Maya 7.0 NURBS建模之编辑NURBS表面，教程比较基础，适合新手学习者学习，希望对朋友们有所帮助！
    　插入等参线和对齐面
    　　Insert Isoparms 命令和 Insert Knots 的表面曲线编辑相同。如果选择插入 Between Selections( 在命令选项框 ) ，使用 Insert Isoparms 命令是很恰当的。选择等参线不像选择编辑点那么容易。在插入等参线时要单击鼠标不要拖动。
    　　具体的操作方法如下：

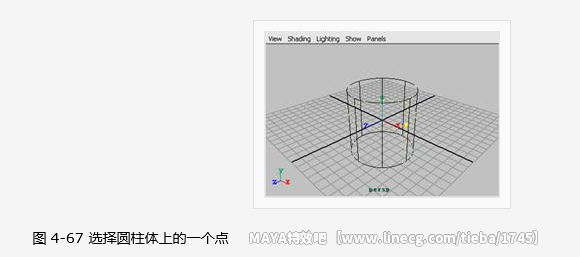

    　　新建一个场景，然后执行 Create %26rarr; NURBS Primitives %26rarr; Cylinder 命令建立一个圆柱体。打开标记菜单，选择 Surface Point 命令，然后选择圆柱体上的一个点，如图 4-67 所示。

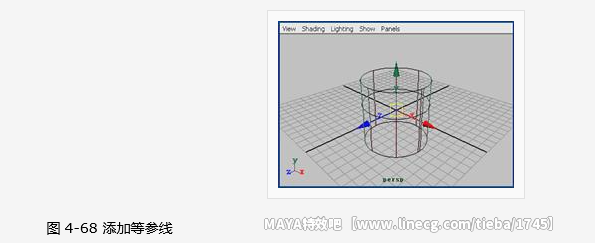

    　　执行 Edit NURBS %26rarr; Insert Isoparms 命令，在选中的点上将会添加一条等参线，效果如图 4-68 所示。



    　提示： 　　查看一下在 Layer Bar 上的 Feedback Line ，看看是否选择了一个全面的参数值 ( 假定它是个均匀面 )
    。如果是，通常意味着已经选中了一条等参线。 　　Align Surface 和表面的 Align Curves
    相同。它们实际上用同一个选项框。在大多数情况下，简单的粘合或缝合会产生连续性，但在这时要想让曲率连续，首先用的就是 Align Surface 命令。 　　延伸和偏移表面 　　Extend Surfaces 命令的作用是依照设置的距离延伸一个表面的边。它既能够推断在边上的面弯曲的方向，也能方便得出切线方向。 　　要试用该选项，首先建立一个圆环。然后在 Channel 面板中的 Inputs 区域中更改 Start Sweep 的值为 180 、 Height

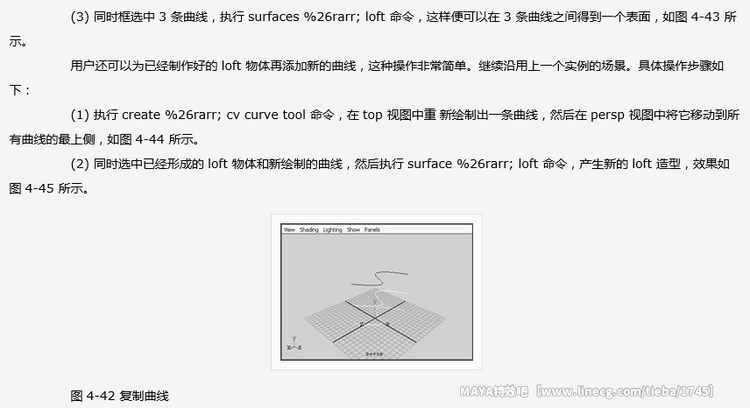

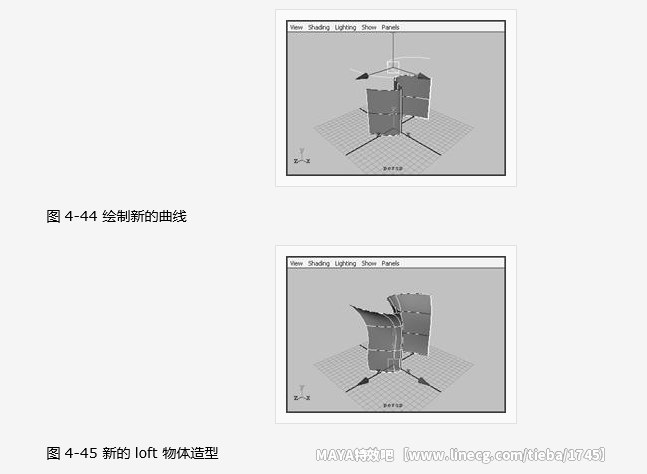

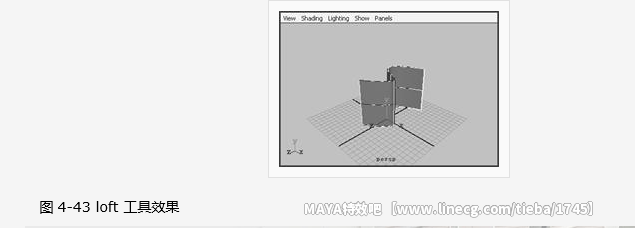

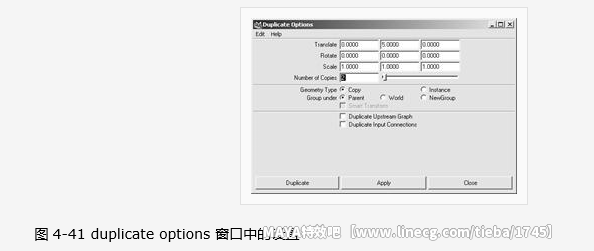

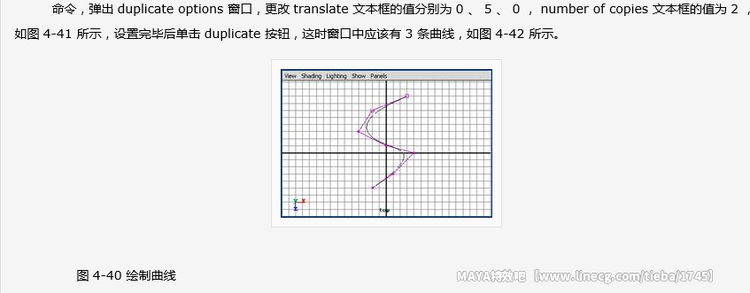

    Ratio 的值为 0.6 、 Minor Sweep 的值为 120 ，这时就能看到一个 1/4 形状的圆环，如图 4-69 所示。 　提示： 　　如果放样的曲线是统一形式的曲线且具有相同的段，则放样形成的表面也具有和曲线相同的统一形式和段数。　　下面以一个简单的例子介绍 loft 命令的基本用法。　　(1) 执行 create %26rarr; cv curve tool 命令，然后在 top 视图中绘制出如图 4-40 所示的曲线。　　(2) 激活 persp 视图，执行 edit %26rarr; duplicate

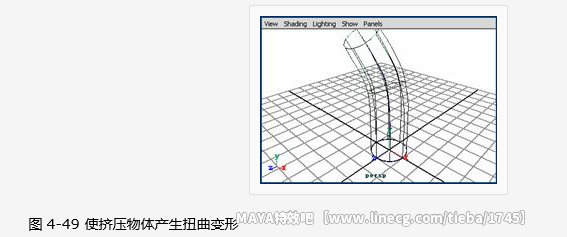

    　挤压　　extrude 挤压命令是从选择的曲线、表面上的曲线或等参线挤压出一个表面。挤压并不复杂，只是在 extrude
    选项组中有许多按钮，因此容易弄混。　　挤压通常需要两条以上的曲线或表面上的曲线或等参线，第 1 条是将要挤压的 profile ( 外形 ) 线，最后一条是引导挤压的 path( 路径 )
    。 extrude 命令提供了几个用于控制挤压表面成形的选项：　　● tube ：使外形曲线转变为路径。　　● flat ：使外形曲线在沿路径移动时保持自己的方向。　　● distance ：只需一条曲线，而且它激活 extrude length 滑尺，对于 distance ，要确定它的挤压方向，既可用
    specify 选项 ( 它列出了不同的轴选项 ) ，也可以用 profile 法线，使挤压沿着外形曲线的法线方向进行。　　● result position ：既可以用 at profile 设置使路径变成外形曲线，也可以用 at path
    设置使外形曲线变成路径。　　下面制作一个简单的挤压实例。具体操作步骤如下：　　(1) 执行 create %26rarr; nurbs primitives %26rarr; circle 命令，在视图中形成一个圆形曲线，如图
    4-46 所示。　　(2) 绘制出挤压路径。执行 create %26rarr; cv curve tool 命令，按住 x 键，然后在 front 视图中绘制出如图
    4-47 所示形状的曲线。

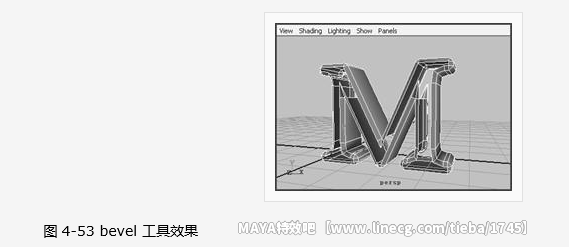

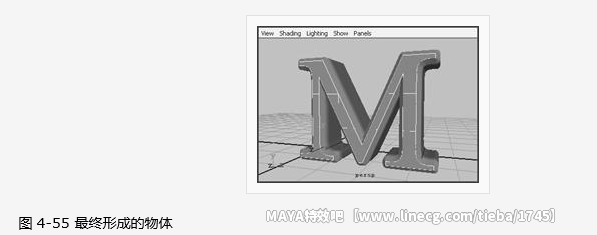

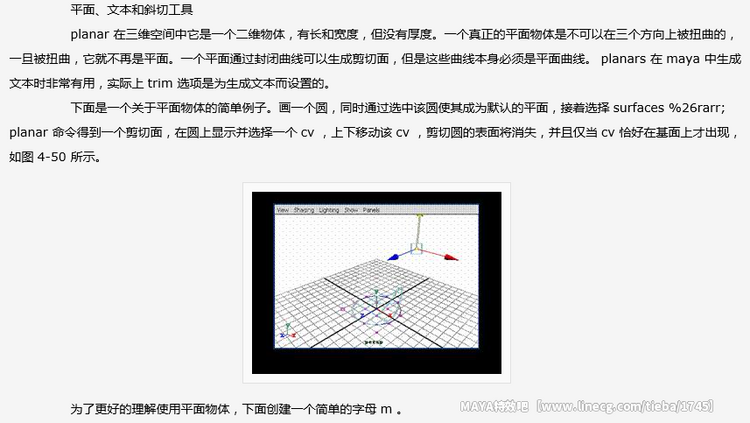

    　(1) 建立一个新场景，执行 create %26rarr; text

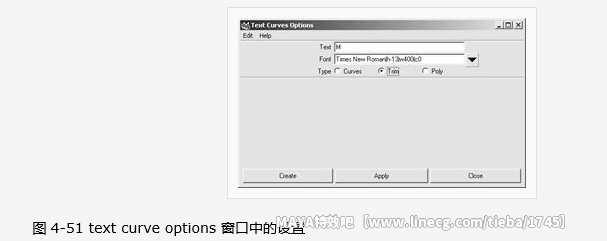

    命令，弹出 text curve options 窗口，在 text 文本框内输入 m ，更改 type 的类型为 trim ，如图 4-51 所示，单击

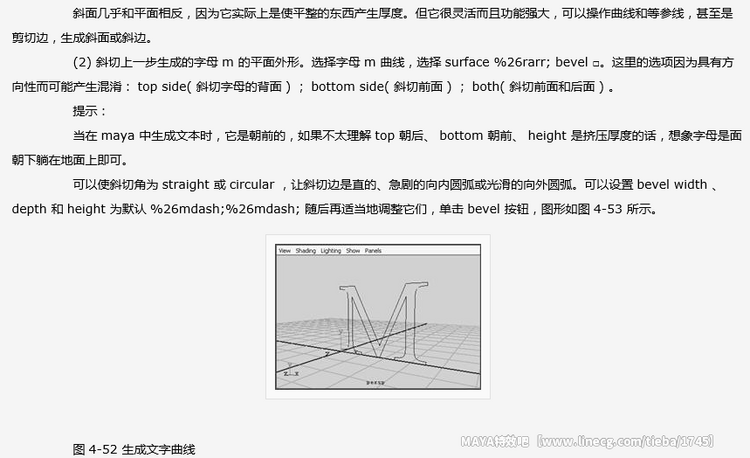

    create 按钮，一个从字母 m 中抽取的平面曲线的轮廓就生成了。进入 persp 视图，可以在三维空间中看到平面曲线字母，你将看到如图 4-52
    所示的图形。

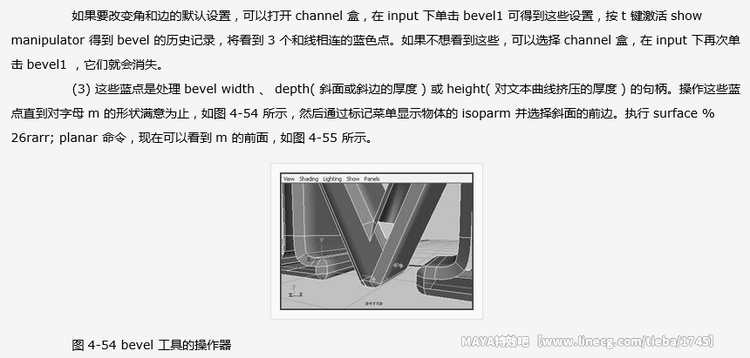

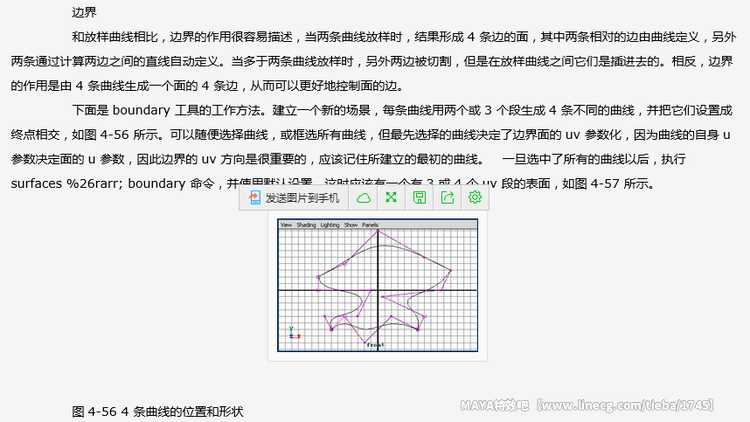

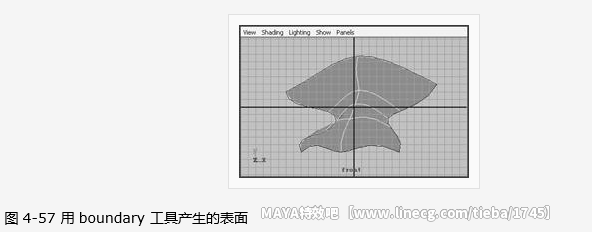

    边界的另一个作用是可以用 3 条曲线形成一个表面。这种用边界建立的表面并不是一个真正的有 3 条边的表面，而应是一个有零长度边的表面。在这种情况下选取的顺序非常重要，因为零长度边 ( 也称为 degenerate surface) 出现在最初选择的两条曲线中间，这在表面和另一个面粘合时非常重要。
    　　maya 还提供了一个 square 工具，也用 3 或 4 条曲线生成一个表面。虽然生成切面的方式比较复杂，但它仍是一种比较高级的工具。
    　　双轨迹

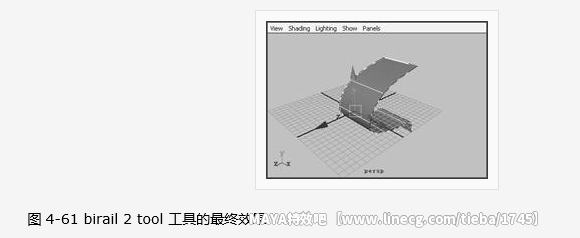

    　　birail( 双轨迹 ) 的 作用更像边界，因为它们都是确定一个面的 4 条边，本质上说，双轨迹是沿两条曲线轨迹或路径挤压一条或更多的曲线轮廓。曲线轮廓参数决定了双轨迹面的 v 参数，两条轨迹曲线决定了表面的 u 参数。也可以把 birail 工具视为一种高级的放样命令。
    1. 双轨迹的工作方法 　　双轨迹的工作方法如下 ：

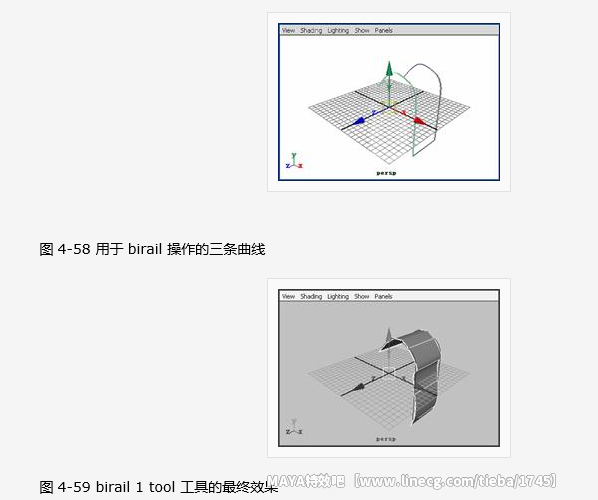

    　　执行 create %26rarr; cv curve tool 命令，绘制出如图 4-58 所示的 3 条曲线。
    　　选中截面形状曲线 ( 那条横线 ) ，执行 surface %26rarr; birail %26rarr; birail 1 tool 命令，然后再到视图中分别选取两条外形曲线，最终效果如图 4-59 所示。

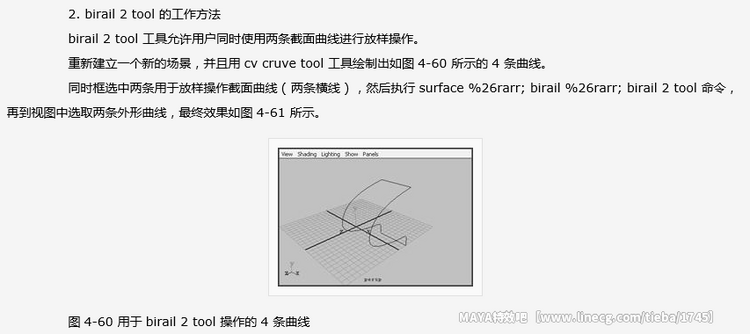

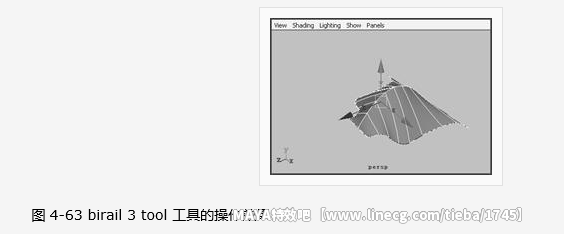

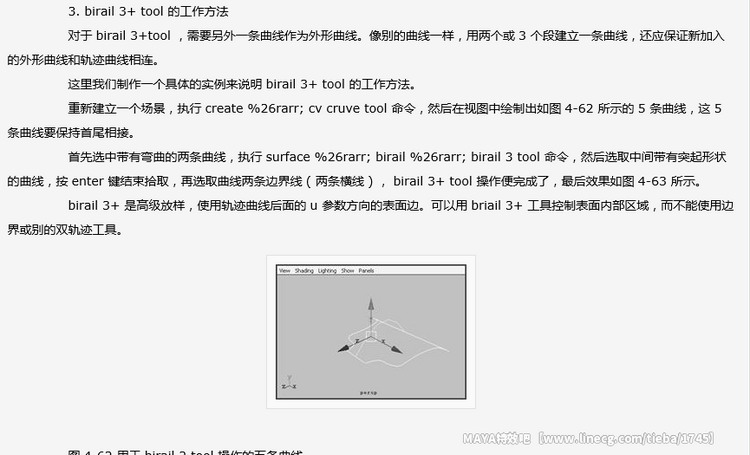

    　　可以用不同的选择顺序再试一下，看看在不同的情况下表面有何不同。与边界面有何不同，边界的第 4 条曲线基本上被忽略，而替换成曲线外形。
