    高光就是光源在光滑表面所形成的镜像。

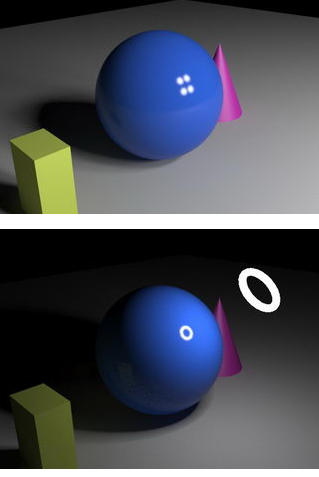

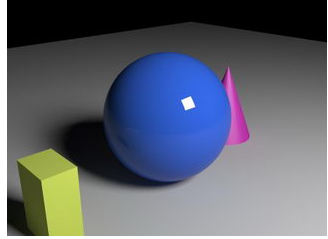

    vray面灯会产生类似四边形的高光（曲面会让高光变形，所以不是方形的），四个球形灯就有四个圆形高光，用圆环做的网格灯会产生圆环的高光。

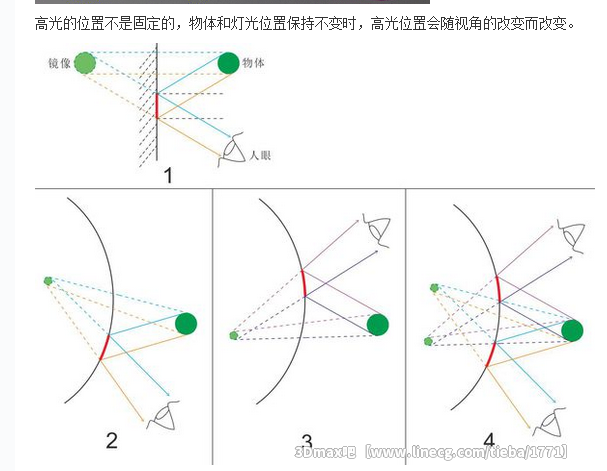

    图1是平面中镜像产生的示意图，实线是实际存在的光线，虚线是不存在的。物体和镜像的连线垂直于镜面，且与镜面的距离相等。出射光线的反向延长线就是镜像的位置。光线经镜面反射到达人眼，红线部分是镜面上的反射点的集合，即高光的位置。
    图2是曲面反射产生的镜像，因曲面将出射光线分散，所以由反向延长线得到的镜像就变小了（前文中圆环灯的镜像就比实物小）。图3是从另一个角度观察得到的镜像，位置和图2不同。图4是将图2、3合在一起。
