    在 Nonlinear 子菜单中 6 种变形器都是以非线性的方式变形的。

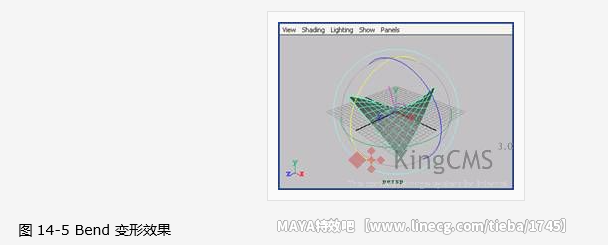

    ● Bend ：沿着一个圆弧弯曲物体。 ● Flare ：使物体变宽或变窄。 ● Sine ：使物体成为正弦形波状。 ● Squash ：拉伸或压缩物体。 ● Twist ：扭曲物体。 ● Wave ：在物体表面创建圆形波纹。 虽然这些都是非常简单的功能，但这些功能创建的效果却显得非常有效，如图 14-5 所示为 Bend 变形的效果。

    与网格变形或群集变形一样，每一个非线性功能都只能变形物体的被选点。它们也能变形多个物体且保持块间的相切。变形沿着轴线开始和结束，在默认的情况下，是沿着被变形物体的局部
    Y 轴从– 1 开始到 1 处结束，并自动变形适配物体。可用控制器句柄交互地调节变形属性，在 Channel 盒的 Input 区域选择变形器，打开建模窗口，按
    T 键显示 Show Manipulator 选项。 可将任意多个变形器连起来。通过控制不同变形器属性来创建复杂形状。在使用多个变形器时，创建变形体的顺序是很重要的。可对变形器作动画，也可对变形的物体作动画。

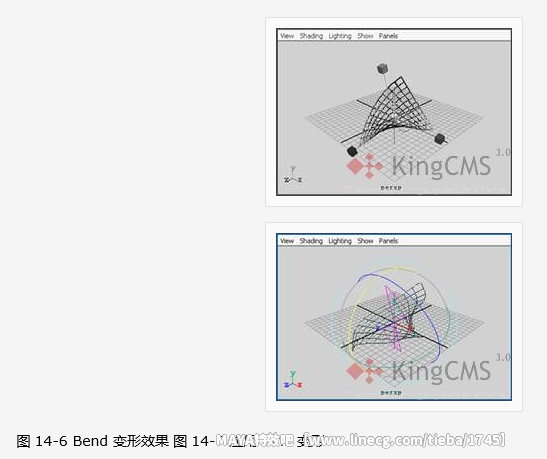

    下面以非线性变形举例说明。首先，用 Bend 和 Sine 扭曲物体。 创建一个平面。增加其子段数。 对该平面使用 Bend 方式变形 ( 选择 Deform → Nonlinear → Bend 命令 ) ，将 Curvature 设置成 3
    。然后将该平面绕 X 轴旋转约 15 °，则该平面扭曲了，如图 14-6 所示。 对该平面再用 Sine 方式变形，将 Amplitude 设置成 0.5 。将该平面在 Z 轴上来回地转换。扭曲更加随意，如图 14-7 所示。

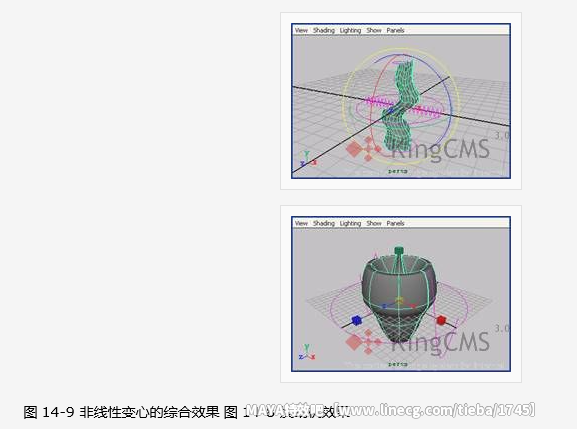

    将变形器和平面编成组，即可将变形器和平面同时转换。 用户可对一个球体应用 Wave 变形来快速创建一个简单的喷气发动机，如图 14-8
    所示。可以对任何形状使用操纵器手柄来获得所需要的形状。还可创建如树之类的有机体。 创建一个圆柱体。加大其节数和段数，并沿 Y 轴上将其比例放大成柱状。 对圆柱体应用 Flare 变形 ( 选择 Deform → Nonlinear → Flarew 命令 ) 。将其底部扩大并将顶部缩小。 对该物体应用 Sine 变形使圆柱体形成两个波浪状。 再次以不同的波长应用 Sine 变形，并旋转圆柱体使其形成的波浪更加任意性。 应用 Wave 变形 ( 选择 Deform → Nonlinear → Wave 命令 ) ，将 Amplitude 和 Wave Length
    设置为大约 0.1 。旋转该波浪直到圆柱体变得象一棵树一样有许多节状，如图 14-9 所示。 最后复制、缩小圆柱体创建小枝。
