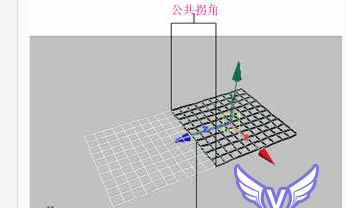

    maya 7.0 artisan建模-缝合表面在 maya 中，可以将两个单独的平面缝合起来，沿着公共边创建一个单一的且独立的平面。于是公共边和公共边的拐角点成为创建缝合的基础。

    通过 artisan 工具将两个单独的平面缝合于一起之前，必须首先选取或定义公共边，以防止缝合的边分散。
    一般而言，定义或者选取公共的边有两种方法，这两种方法同样有效，运用频率的高与低，视用户的习惯而定。
    1. 使用操纵器选择公共边
    具体操作步骤如下：
    (1) 选取物体的表面。
    (2) 选取某一种 artisan 工具，并打开其 tool settings 对话框。
    (3) 在 tool settings 对话框中，打开 seam 选项卡。
    (4) 在 brush mode 选项组，选取 select corners 项，然后按照帮助栏的提示进行下一步的操作。

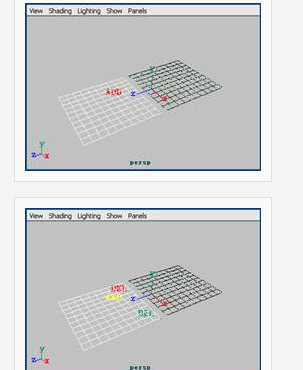

    (5) 在物体表面上，选取并拖动，以选定公共的拐角点。如果公共的拐角点选取成功的话，边呈高亮度显示，拐角点也呈现出高亮度显示。按 enter 键加以确认，参考操作器 add 显示出来，如图 6-11 所示。
    (6) 单击 add 图标，然后单击并拖动鼠标以选取另一个公共拐角点，如果选取成功，公共的拐角点呈现出高亮度显示，按 enter 键确认。另一个参考操作器显示于第 2 次选取的点上，如图 6-12 所示。
    提示：
    在图 6-12 中，操作的手柄是 del 。至此为止，选取的拐角点已经变成了公共的拐角点，通过单击 del 图标可以删除公共的拐角点。


    图 6-11 显示 add 操作器 图 6-12 选取第 2 个拐角点
    (7) 重复前面的操作步骤，为另一个平面添加公共的拐角。按 enter 键确定下一个公共的拐角点。
    (8) 在窗口中设置 brush mode 的选项为 paint surface 。然后缝合表面。
    2. 运用公共边操作器选取公共的边
    如果想更精确地、更好地控制公共的边，可以运用公共边操作器选取它们。通过操作器，可以使公共的边成为表面的片断。具体操作步骤如下：
    (1) 选取物体的表面。
    (2) 选取某一种 artisan 工具，并打开其 tool settings 对话框。
    (3) 在参数窗口中，打开 seam 选项卡。
    首先，在 brush mode 下拉列表选择 select edges 选项，然后按照帮助栏的提示进行下一步操作。
    (4) 在物体表面上，选取并拖动，以选定公共的边。
    (5) 公共的边选取成功，呈现出高亮的显示。

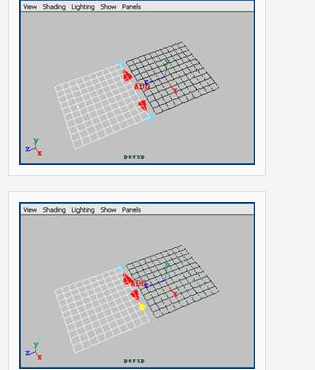

    (6) 按 enter 键确认，沿着公共边，显示出参考操作器，如图 6-13 所示。
    (7) 如果想使用公共边成为表面边的一个片段，拖动蓝色的控制点增加或者减少公共边的长度即可，如图 6-14 所示。
