    这篇教程介绍Maya中的Mountain
    贴图节点的使用方法，从一个侧面展示了Maya的强大和操作的复杂性飞越山峦—Maya的Mountain贴图节点

    一：地面的制作和相关设置

    首先我们先创建一个Nurbs平面，随后的操作中，我们将把这个Nurns平面使用Mountain 贴图节点进行置换贴图的操作，使其转变成一幅山峦的图像。

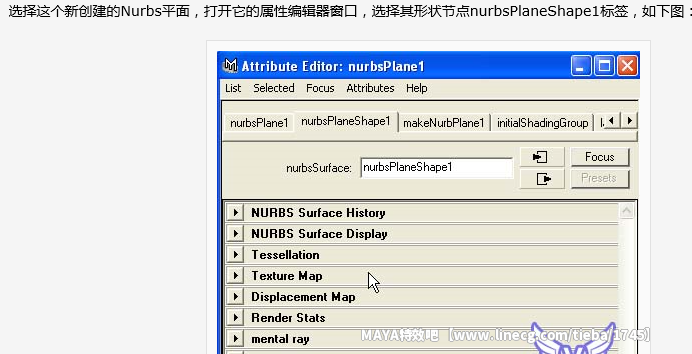

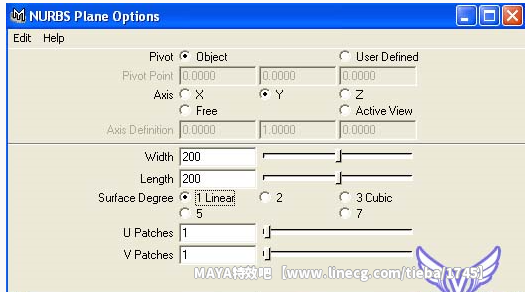

    使用菜单命令Create%26gt;NURBs Primitives%26gt;Plane%26gt;，打开属性设置窗口，作如下设置。






    二：创建山峦的材质模型（Shader）

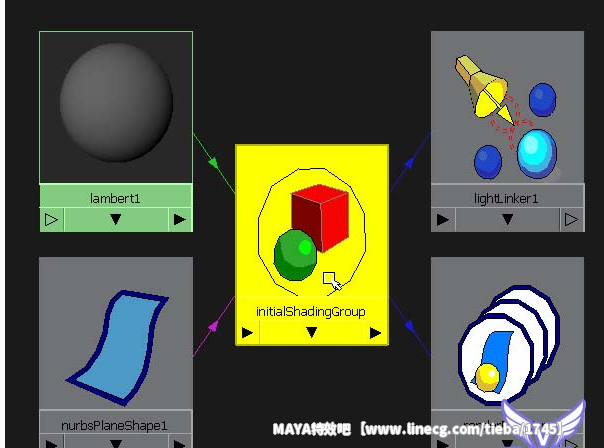

    执行命令Window%26gt;Rendering Editors%26gt;Hypershade，打开Hypershade窗口。将其中的缺省材质Lambert1节点网络展开，如下图：

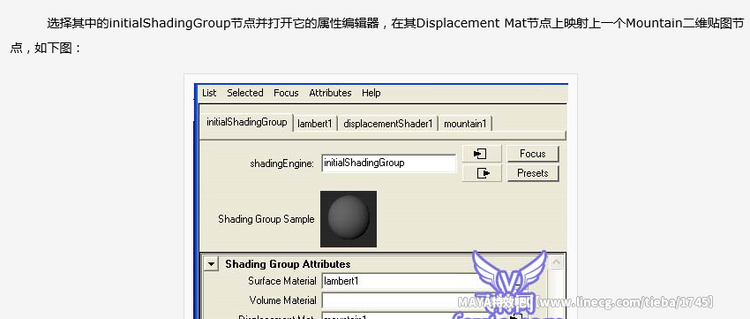

    在映射这个Mountain二维贴图节点时，注意要同时创建它的贴图布置节点(place2DTexture1)
    ，并且要以Normal方式映射这个贴图节点。


    一般情况下，将一个贴图节点映射到一个置换贴图（Displacement）节点上以后，Maya会自动将这个贴图节点同时映射到材质的的凹凸(bump)贴图节点之上，但是有些时候Maya却并不进行这种自动的映射，具体到什么时候或者为什么会出现这样的情况，不是这篇文章讨论的题目，已超出了本人的能力范围。但是所幸的是，如果Maya没有进行这种自动的映射工作，可以通过手工设置的方法达到同样的目的。

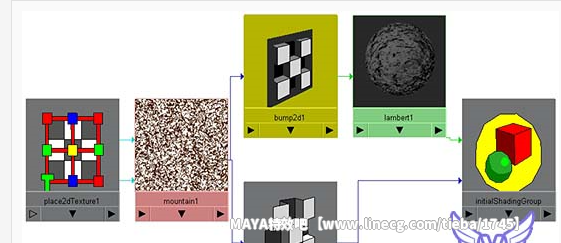

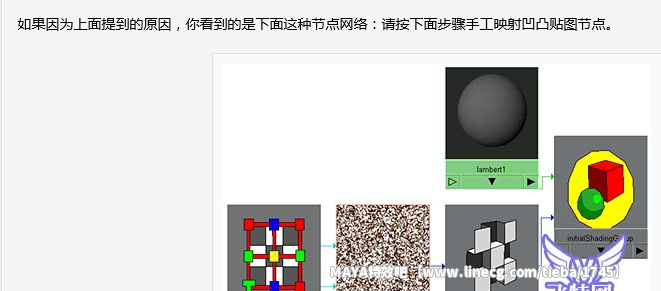

    现在，在Hypershade中选择initialShadingGroup节点并展开它的节点网络，如果幸运的话，会看到如下图的节点网络：




    用鼠标中健托拽mountain1贴图节点到lamber1材质节点上释放，在弹出菜单中选择bump
    map属性，将这个贴图节点映射到lamber1材质的凹凸贴图属性之上，也可得到上图中显示的连接结果。

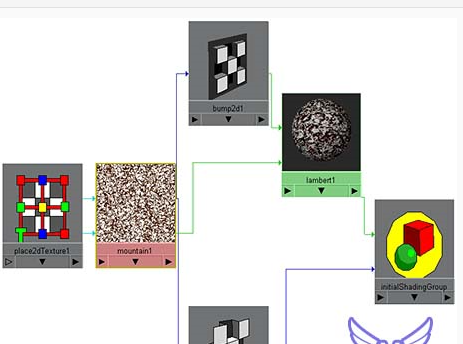

    接下来再用鼠标中健托拽mountain1贴图节点到lamber1材质节点上释放，在弹出菜单中选择color属性，将这个贴图节点也映射到lamber1材质的颜色属性之上，最终得到如下的节点网络：


    三：调整材质的属性


    应该知道的是，Maya中程序贴图都可以带有颜色通道和阿尔法通道，但是与Maya中的其它程序贴图不同的是，mountain贴图节点的阿尔法通道不是来自于贴图颜色通道的颜色亮度取值，其中存储的却是地形的高度场信息；而颜色通道中的白色区域则代表了基于高度场的分布，白雪的在岩石表面的分布情况。因为白雪易于在较高的地形上聚集，所以这个贴图的白色区域大致上代表了山峦上山峰的位置。


    明白了这个概念以后，我们来调整这个材质的属性。请打开渲染窗口，准备随时进行测试渲染以观察调整后的效果。首先我们看到的是，在缺省情况下，材质上的白色区域显然过于密集，所以将Mountain贴图的place2dTexture1的属性编辑器打开，并作如下设置：

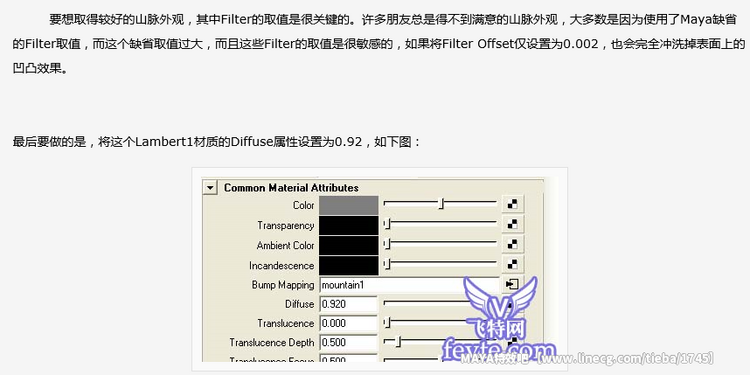

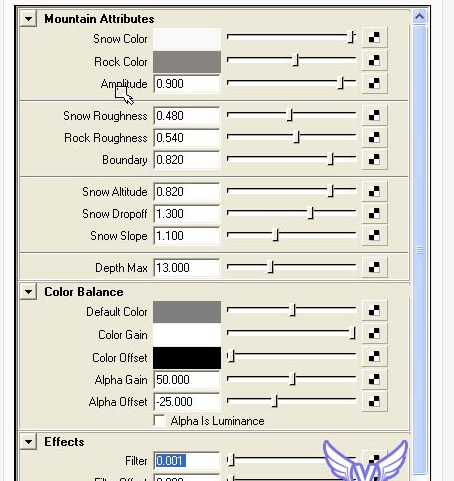

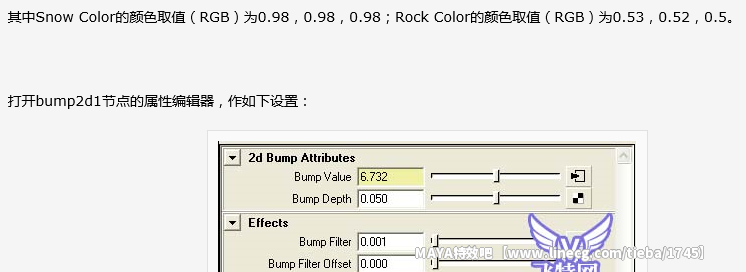

    下面对Mountain贴图节点的属性作如下的初步设置：






    四：预览场景和渲染

    选择场景中的Nurbs平面，打开它的属性编辑器，在它的形状节点nurbsPlaneShap1标签下，展开Displacement Map属性栏目，点击其中的Calculate Bounding Box Scale按钮，需要等待一会儿，它上面的数字输入区就会填入新的取值，这一部操作的意义是使用前面计算出的新的空间宽容度取值自动匹配被置换的表面。

    保持Nurbs平面的被选择状态，在Maya的主菜单上，执行命令Modefy%26gt;Convert%26gt;Displacement to Polygons。将这个生成的多边形模型设置成模板状态，这样免得它在最终渲染中出现。

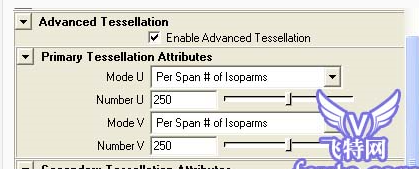

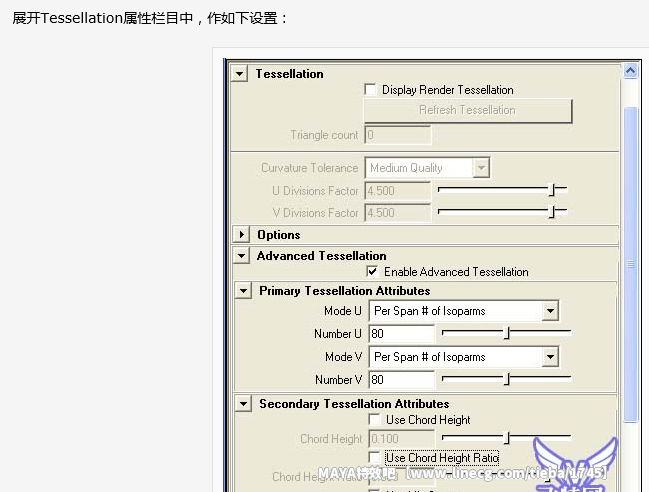

    选择Nurbs平面，展开Tessellation属性栏目中，将其中的Number U和Number V属性设置为250，如下图：

    楼主 2016-11-22 13:02 回复

    荷塘月色

    等级：
    现在使用模板多边形山峦模型作为参考来放置摄像机的镜头，并为这个摄像机设置动画。以下参数是我做的摄像机设置，供大家参考：

    Translation :
    -2.4, 8.7, 84
    Rotation : -2, 1.8, 0
    Angle of view : 50
    Near clip plane
    : 1
    Far clip plane : 500
    Camera aperture (under Film back) : 1,
    0.6
    Film fit : horizontal
    Display film gate (under Display options) :
    on

    下面为场景打光，在这个场景中最好使用Directional Light作为主光，我的参数设置如下：

    Translation :
    210, 210, 220
    Rotation : -34, 44, 0
    Color : white
    Intensity : 1
    Use
    depth map shadow : on
    Shadow color (RGB) : 0.35, 0.38, 0.42
    Use mid dist
    dmap : off
    Use dmap auto focus : off
    Dmap width focus : 300
    Use light
    position : on
    Dmap bias : 0.5
    Disk based dmaps : reuse existing
    dmap
    Dmap name: MtDmap
    Dmap scene name : off
    Dmap light name :
    off
    Dmap frame ext : off

    最后，设置Render
    Global的参数，我的设置如下：

    Resolution : 300, 180
    Edge anti-aliasing : medium
    quality
    Shading : 4
    Raytracing : off

    为场景添加一些环境雾，然后进行最终渲染。
