3dmax建模基础运用样条线快速简单制作扭曲麻绳模型的教程

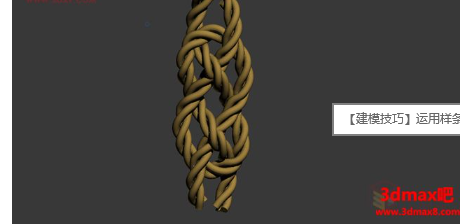

首先先看一下我们今天要教给大家创作的这个麻绳的最终效果吧。

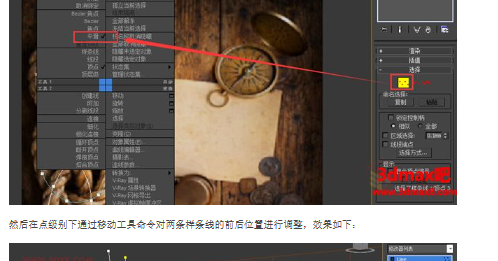

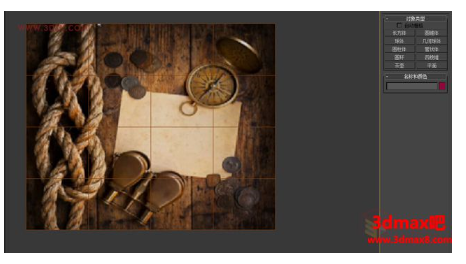

那么接下来我们就开始创建吧，打开3D软件，在前视图中创意一个平面（尺寸形状和我们这张效果图大致相同即可），按快捷键M打开材质球把这张图片付到物体上。

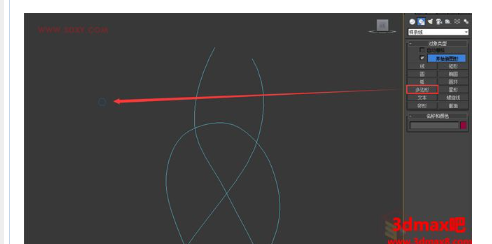

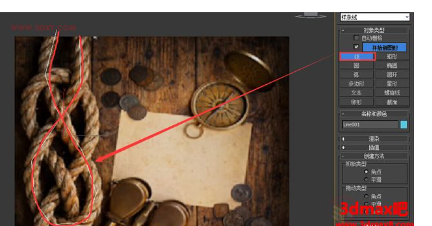

然后来到顶视图，运用移动工具，把这个平面向上移动，以便我们后期操作。然后回到前视图，在创建面板中选择样条线命令下的线命令，创建出其中一条麻绳的轮廓。

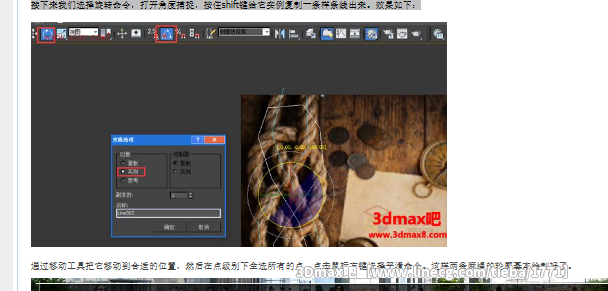

接下来我们选择旋转命令，打开角度捕捉，按住shift键给它实例复制一条样条线出来。效果如下：

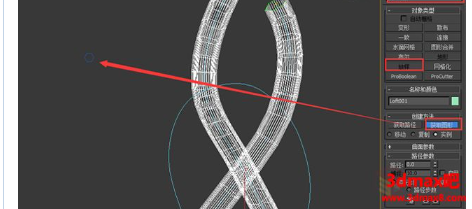

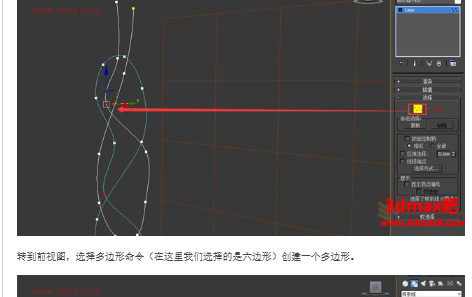

接下来我们要给他一个放样命令，选择其中的一条样条线，在创建面板中选择复合对象，选择放样命令，点击获取图形命令，选择我们刚才创建的六边形图形，效果如下：

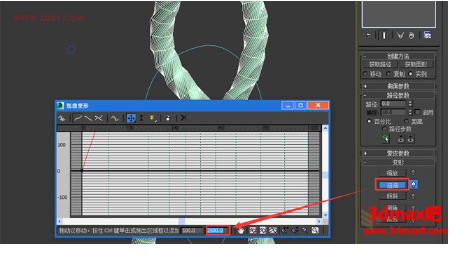

但你会发现，现在它并没有出现像麻绳那样扭曲的形状，那么就需要我们进入修改命令面板，在变形卷展栏中选择扭曲命令，然后输入2500（这个数根据自己需求自己控制，数越大扭曲越厉害，反之则越轻）

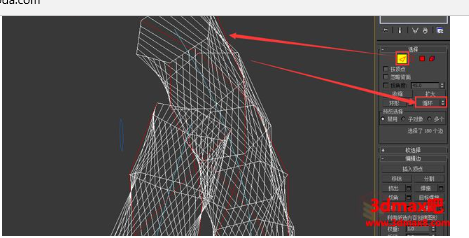

下面我们需要把要用的几股麻绳提取出来，首先选择刚才制作出的扭曲线段，点击鼠标右键转化成可编辑多边形，在边级别下选择边（如下）然后点击循环命令效果如下：

下一步我们需要把选中的线给它从这个物体上分离出来，还是在边级别下，点击利用所选内容创建图形命令，然后再弹出的对话框中填写分离出来的曲线的名字点击确定即可。

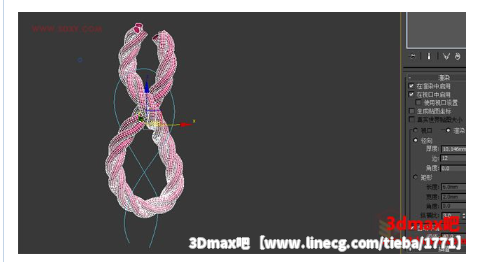

选择刚才分离出来的样条线，在修改命令面板中勾选在渲染中启用，在视口中启用，然后调节它的厚度即可。
