    3DsMax2013中文版线状圆凳3d模型建模实例图文详解教程

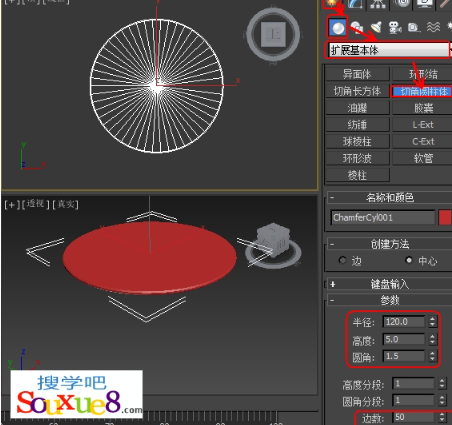

    1.单击“创建”-“几何体”-“扩展基本体”-“切角圆柱体”按钮，在3DsMax2013“顶”视图创建“半径”120，“高度”5，“圆角”1.5，“边数”50的切角圆柱体作为“凳子座”，如图所示。

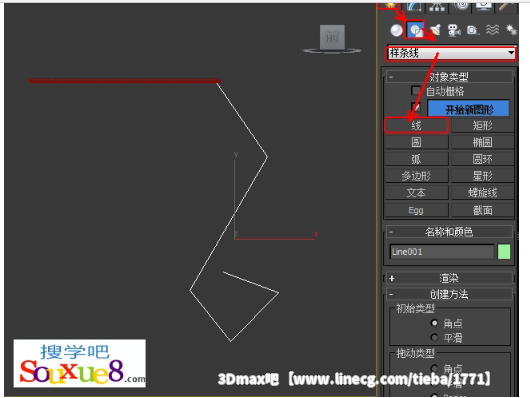

    2.单击“创建”-“图形”-“样条线”-“线”按钮，在“前”视图中绘制一条折线，如图所示

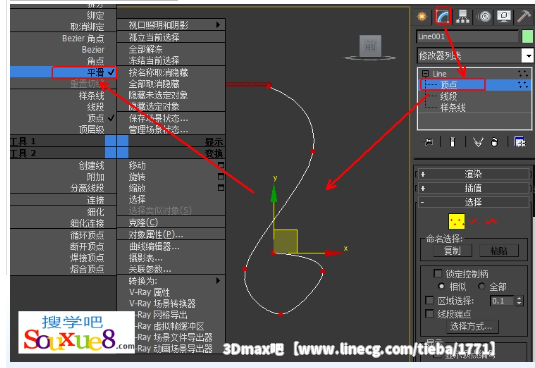

    3.进入3DsMax2013“修改”命令面板，在修改器选择集下选择“顶点”，在视图中选择所有顶点，单击鼠标右键，从弹出的菜单中选择“平滑”，如图所示。

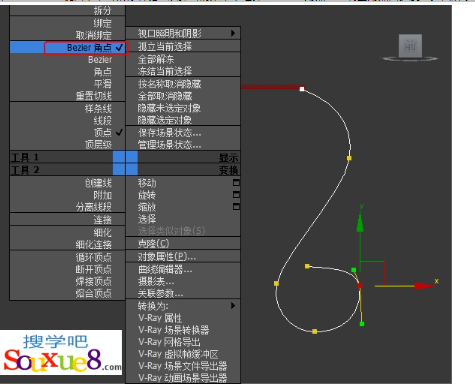

    4.在3DsMax2013视图中单击鼠标右键，从弹出的菜单中选择“Bezier角点”，调整角点圆弧度，如图所示。

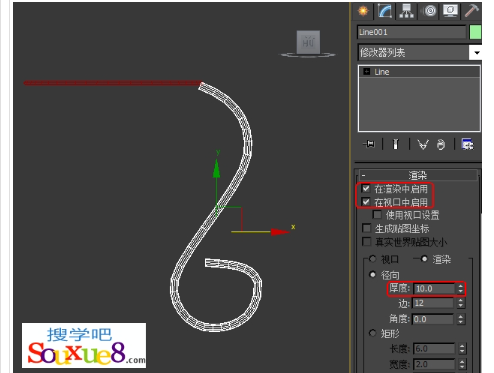

    5.关闭修改器“选择集”，确认线形为选择状态，在“渲染”卷展栏下勾选“在渲染中启用”和“在视口中启用”复选框，设置“厚度为10，如图所示。

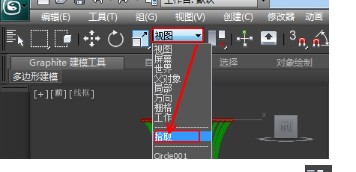

    6.确保绘制的线形处于选择状态，在3DsMax2013工具栏“视图”下方选择“拾取”，如图所示。


    7.在“顶”视图中单击绘制的圆，然后选择“使用变换坐标中心”按钮；目的就是以当前坐标系统的轴心为轴心，那么当前坐标系统是什么呢？就是我们刚才在视图中拾取的圆的圆心。

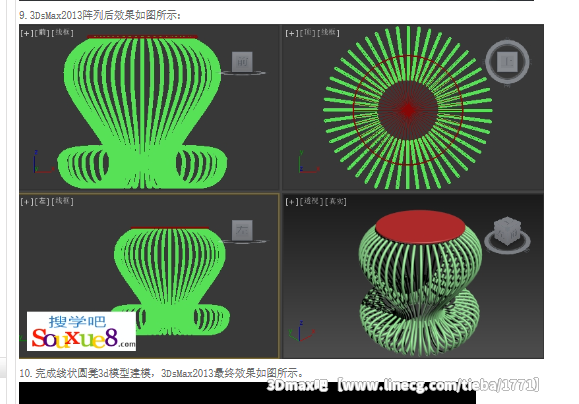

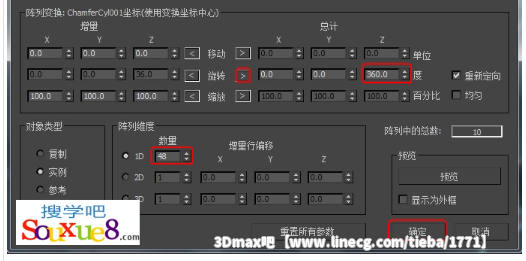

    8.确认视图中的线形为选择状态，选择菜单栏：“工具”-“阵列”命令，在弹出的“阵列”对话框中设置阵列参数，单击“确定”按钮，如图所示。







    8.确认视图中的线形为选择状态，选择菜单栏：“工具”-“阵列”命令，在弹出的“阵列”对话框中设置阵列参数，单击“确定”按钮，如图所示。
