    3DsMax2016中文版利用放样复合对象制作窗帘基础入门教程
    3DsMax2016中文版本实例通过制作窗帘造型来学习“放样”命令使用及参数的精确修改。


    1.在3DsMax2016中文版“顶”视图中绘制一条曲线，作为窗帘的放样截面线；在“前”视图中绘制一条直线，作为放样路径，如图所示。

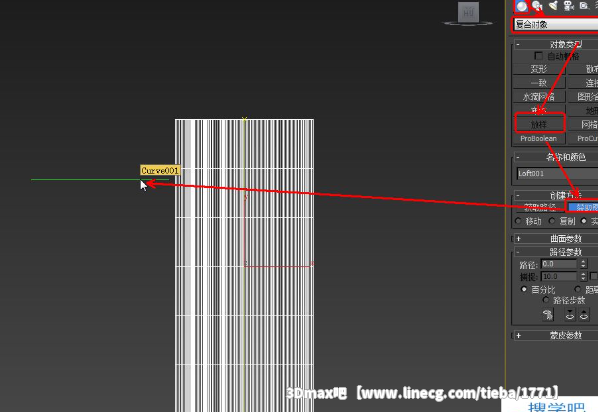

    2.在“前”视图中选择绘制的直线，单击“创建”-“几何体”-“复合对象”-“放样”按钮，在“创建方法”卷展栏中单击“获取图形”，然后选择视图中绘制的曲线生成放样物体，3DsMax2016中文版如图所示。

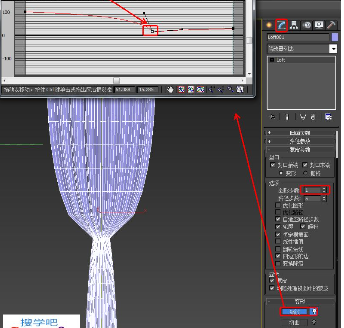

    3.3DsMax2016中文版进入“修改”命令面板，将“蒙皮参数”下的“图形步数”修改为1；再选择“变形”卷栅栏下的“缩放”按钮，弹出“缩放变形”对话框，在控制线上添加一个控制点，然后调整它的形态，如图所示。
    （“缩放变形”对话框中的控制点形态，要耐心的逐一调整，我们在相应的控制点上单击鼠标右键，弹出菜单中期中包括该点的三种控制形式：角点、Bezier平滑和Bezier角点，我们可以通过选择不同的形式进行调整）。

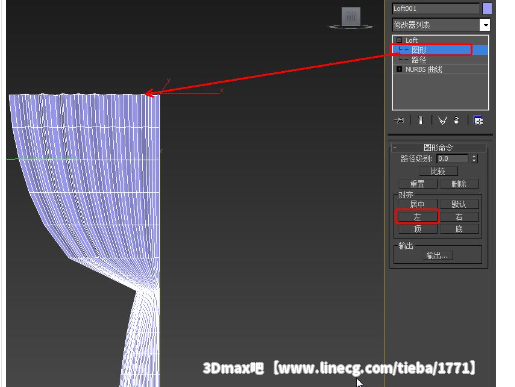

    4.在修改器堆栈栏中选择放样下的“图形”子物体层级，在视图中选择位于窗帘顶部的剖面曲线，然后单击“对齐”下的“左”或“右”按钮，目的是让路径偏离形体一端，其形态如图所示。
