如何制作真实的游戏场景的草地
只看楼主收藏回复

黑妹
等级：

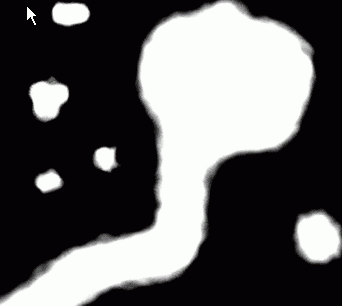

一、制作地面　　首先，在图像编辑软件（如Photoshop）中，绘制一张图1所示的图片，并将其保存为mask.jpg。。它用于控制地表的起伏，其中白色部分表示凹下的路面、坑洼等，而黑色部分表示凸起的草地。

　　运行3ds max。在Top视图中创建一个Quad Patch对象，相关参数设定为：　　Length：200　　Width：200　　Length Seg：10　　Length Seg：10　　将该对象命名为Ground（地面）。

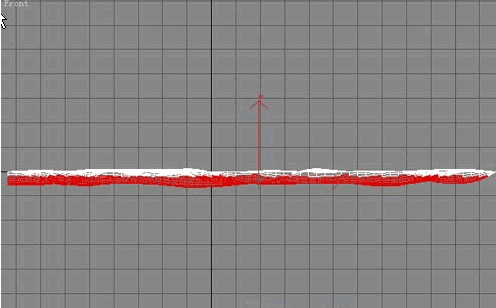

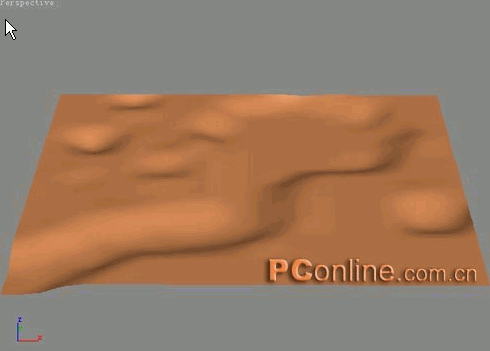

　　对Ground施加UVW Map修改器，相关参数设定为：　　Mapping:：Planar　　Length：200　　Width：200　　继续施加Displace修改器，相关参数设定为：　　Strength：-5　　Length：200　　Width：200　　Bitmap：mask.jpg　　这样，原来平坦的地面现在出现了一些起伏

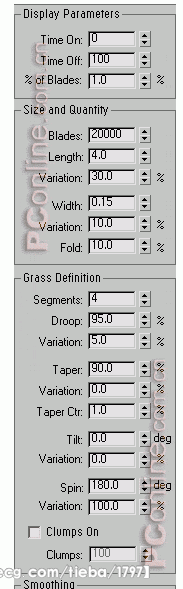

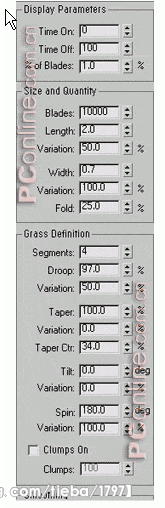

　　草的制作　　草可以直接用3ds max命令制作，不过，用Grass-O-matic插件更方便。启动3ds max，从Create面板下拉列表中选择Sisyphus Objects，就可以用面板上新增的按钮建立草对象。本例中具体操作步骤为：　　单击Grass-O-matic按钮，在场景中建立一个平面物体，命名为Grass_Green，代表草地上的绿草。在右边的Wind and Placement卷展栏中，单击Pick Object按钮，指定Grass_Mask为替换对象。相关参数设定如图7所示。Grass_Green的材质使用Diffuse贴图，贴图如图8所示。

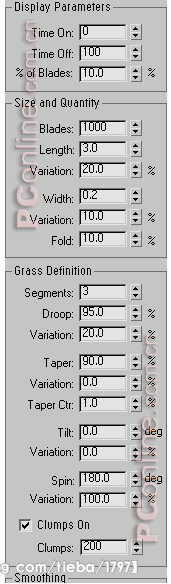

　　单击Grass-O-matic按钮，在场景中再建立一个平面物体，命名为Grass_Dead，代表草地上的枯草。指定Grass_Mask为替换对象。相关参数设定如图所示。Grass_Dead的材质使用Diffuse贴图。

　　单击Grass-O-matic按钮，在场景中再建立一个平面物体，命名为Grass_Dead_High，代表草地上较高的枯草。指定Grass_Mask为替换对象。相关参数设定如图所示。Grass_Dead_High的材质与Grass_Dead相同。

　　上面面制作的都是尖叶型的草，下面再制作一些圆叶型的草。再次单击Grass-O-matic按钮，将所建对象命名为Round_Leaf。指定Grass_Mask为替换对象。相关参数设定如图12所示。其材质使用Diffuse贴图，贴图如图所示。现在渲染场景，效果如图所示。

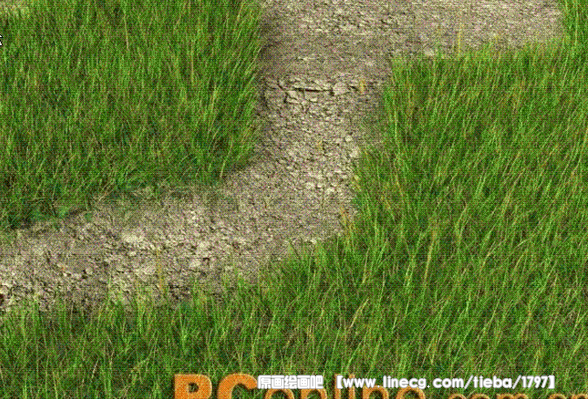

　　在小路上制作一些枯草。同样，单击Grass-O-matic按钮，将所建对象命名为Grass_Path。指定Step_Mask为替换对象。相关参数设定如图15所示。其材质材质与Grass_Dead相同。渲染效果如图所示。
