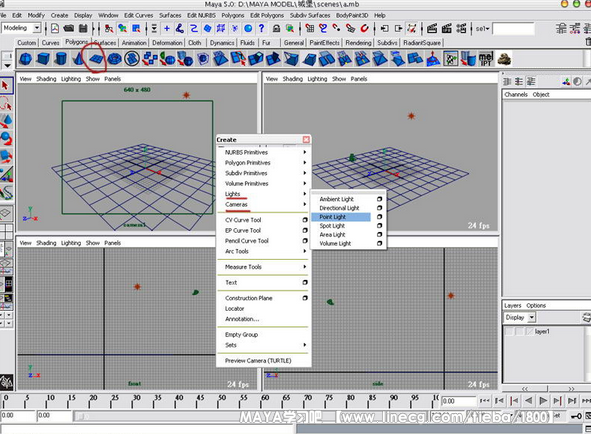

    　　先建立平面(polygon)、light-point light、cameras-camera

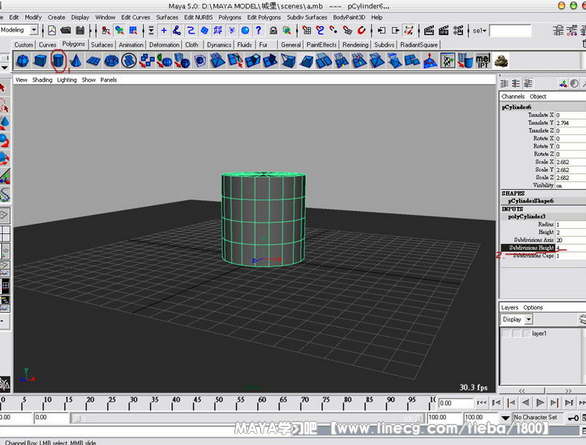

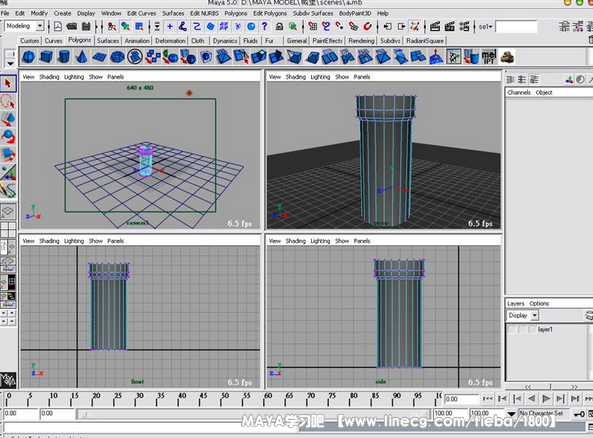

    　　建一個圓柱，並將柱子高度細分成 4


    　　調整點成這個樣子

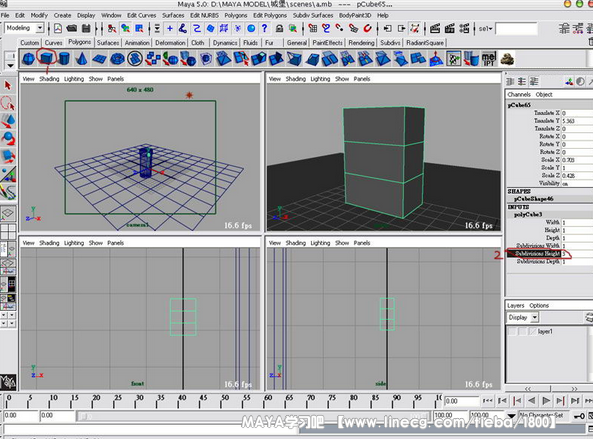

    　　建立一個方塊，並將細分改成3，並拉成長方形

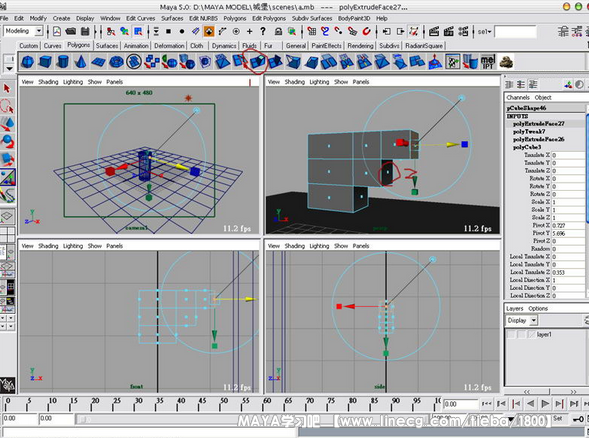

    　　選擇物體的face執行Edit polygon-Extrude face,伸長成這負德行

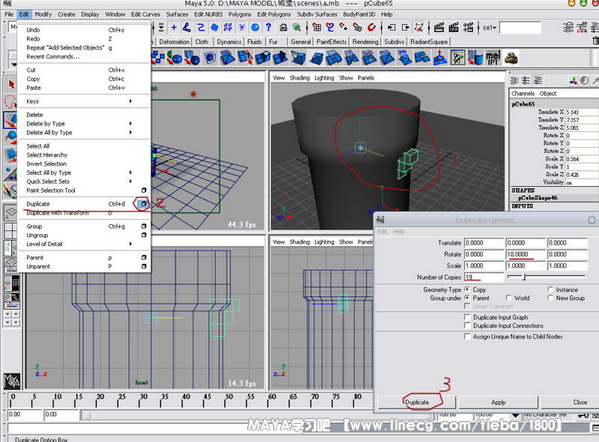

    　　將物體移到圓柱外圍，把物體的pivot移動圓柱中心，接下要做環繞複製。選擇Edit-Duplicate 口，將內部屬性設置如圖，rotate是旋轉角度,Number of Copies 是複製數量(n=total-1)

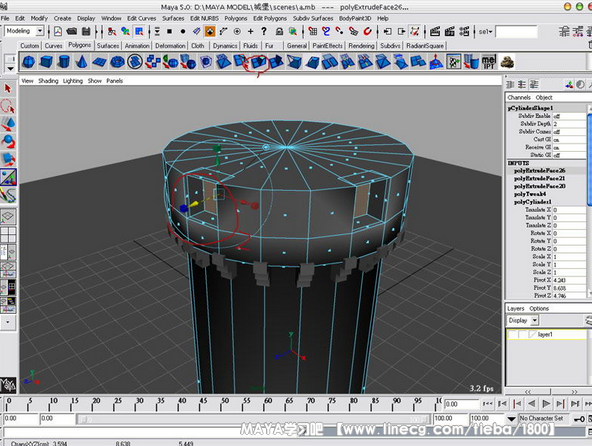

    　　選擇圓柱上的face並網內推，你可隨便選擇圓柱四邊網內推，這是要做窗戶用的，使用到的工具是Extrude face,這指令後面會常用到，以後就不說了

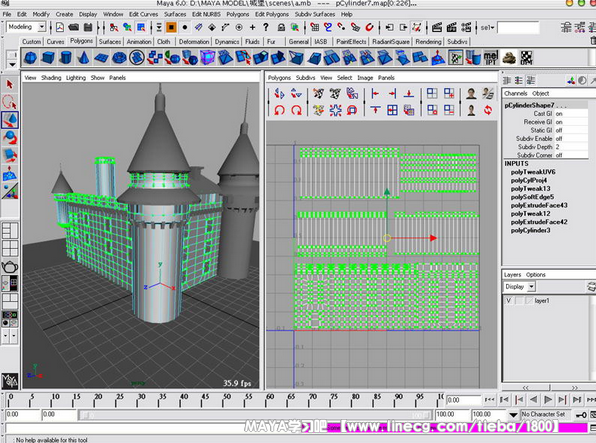

    　　我選這幾個面一起處理，因為待會要上同一種材質，先將UV排好，盡量不要重疊。

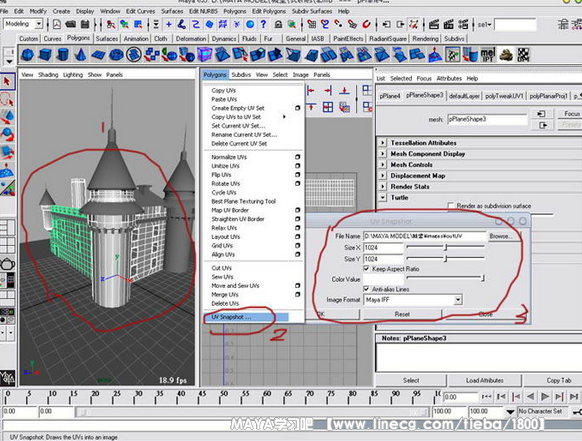

    　　選擇要輸出的物體，在壓snapshot將UV輸出到桌面上，方便用PS打開編輯

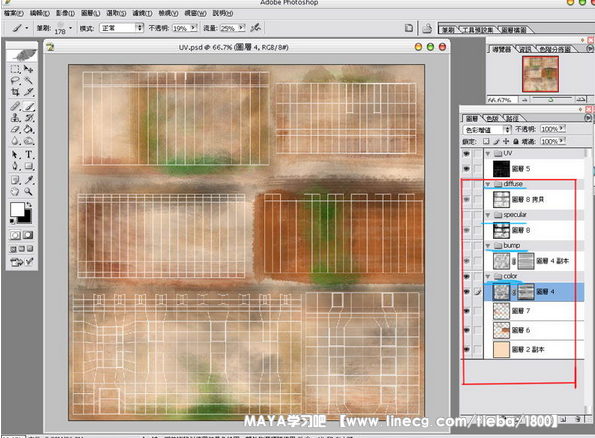

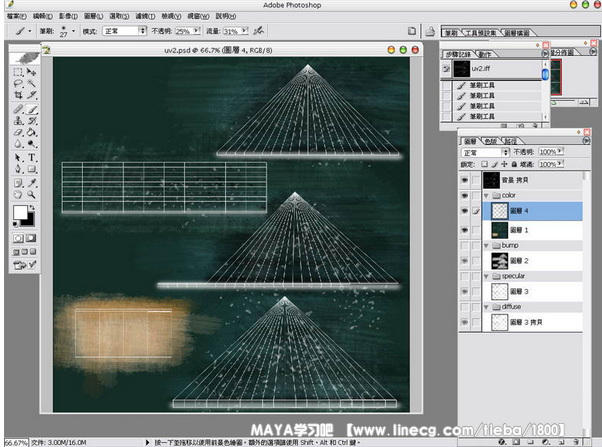

    　　現在用PS打開剛才輸出的檔案，首先先在layer裡面建立資料夾，如圖所示，並分開命名為color.diffuse.bump.specular，這一點非常重要，這攸關於待會用MAYA材質球的調整，當然你也可以依個人需求增加資料夾，因為在MAYA6已經支援PSD的LAYER。現在在每個資料夾畫上貼圖，由於我純粹是教學用，所以貼圖隨變畫，意思到就行了

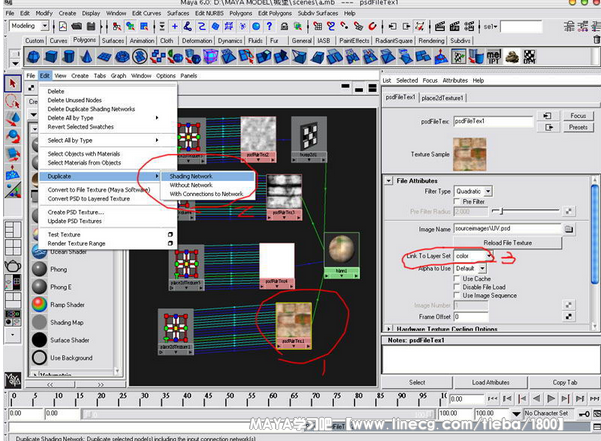

    　　貼圖畫完後存成pSD檔..開啟MAYA並新建材質球，將Color連結到剛剛存的PSD黨，並將link to layer set 改成Color(意思是指定到剛剛畫的PSD黨裡的Color資料夾)，再將file 依照下圖的方式做複製，並分別連結到材質球的specular.bump.diffuse，而file屬性中的link to layer set也分別改成specular.bump.diffuse。

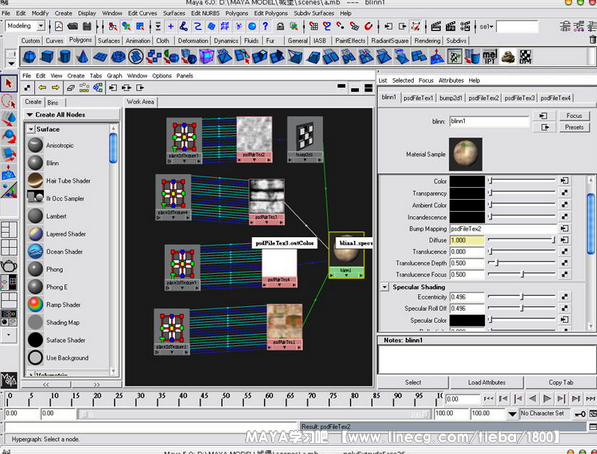

    　　連結完後就會跟下圖一樣了,其他材質就比照這方式，非常簡單





    　　建立圓錐，並將底部伸長

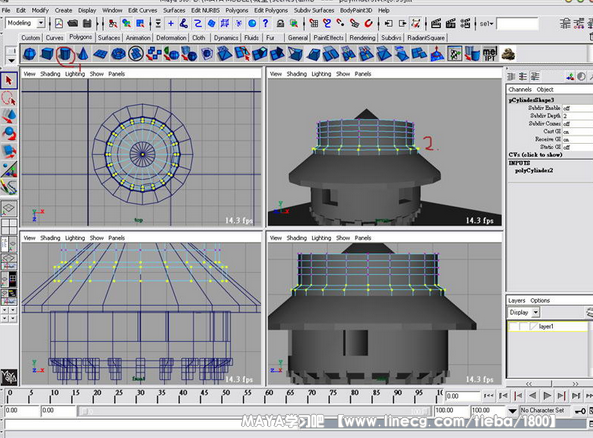

    　　建立圓柱並細分(細分方法語之前相同)並調整如圖

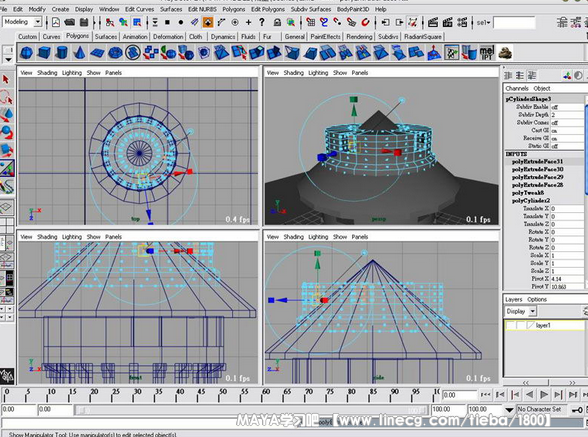

    　　將face往內拉伸，之後的工作都是拉伸的動作，就不在多做解釋了，看圖就行了

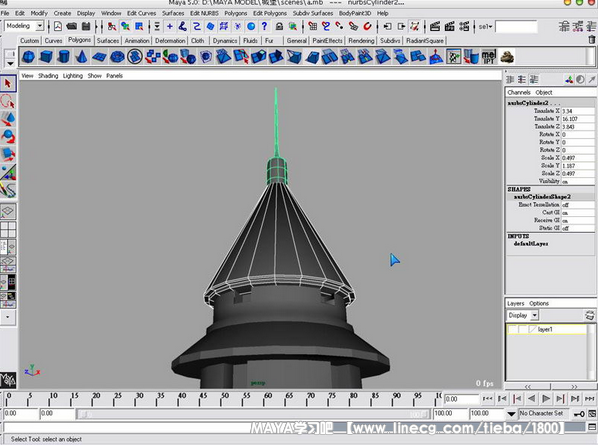

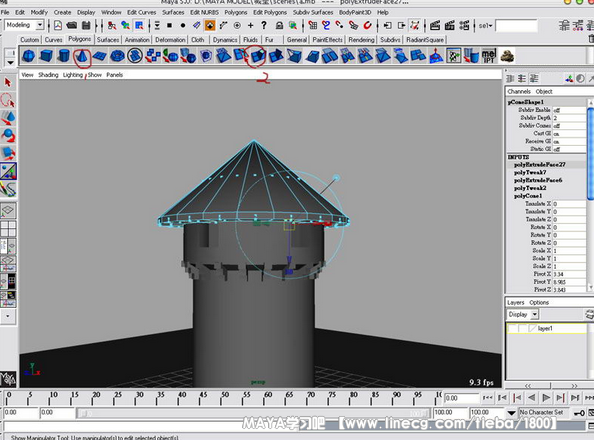

    　　做個小屋頂


    　　選擇剛剛建好的圓塔，並複製一個，移到旁邊。

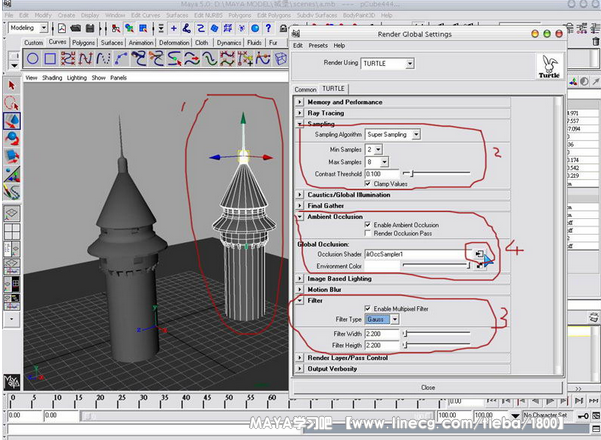

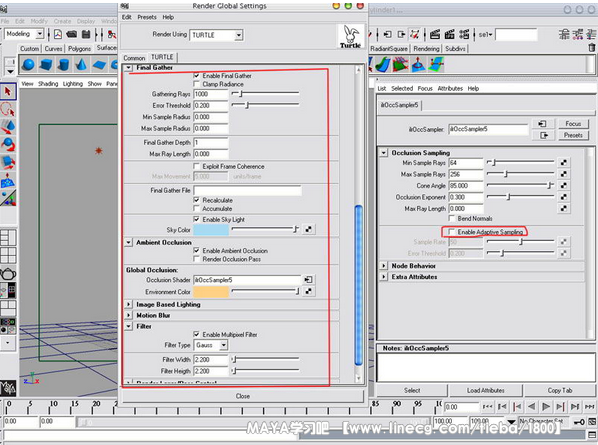

    　　這時先渲染看看效果如何，開啟海龜渲染器並如圖設置，在occlusion shader選擇ilroccsampler1的材質球。

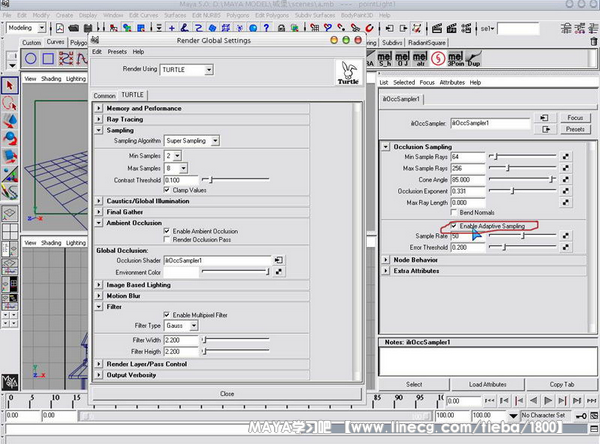

    　　如圖設置，如果沒這渲染器，可在火星上搜尋"海龜"，就能找到貼子並下載了^^

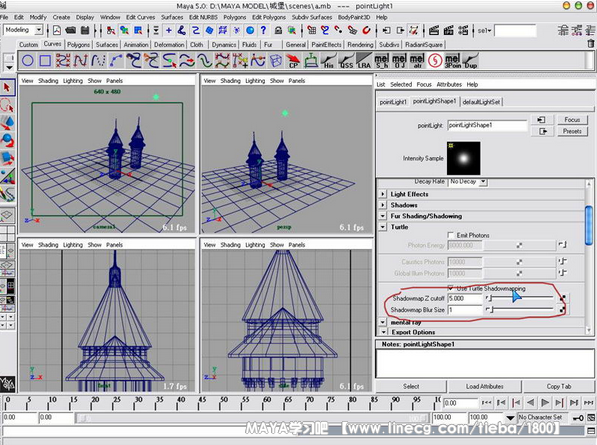

    (model0083)MAYA建模教程：古堡建模日記 D　　選擇point light，將燈光屬性如圖設置，這是要開啟陰影的

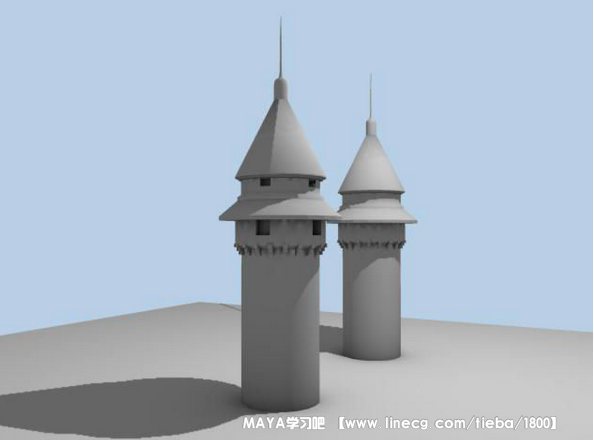

    　　渲染後的效果如圖，render time=32s,感覺還OK

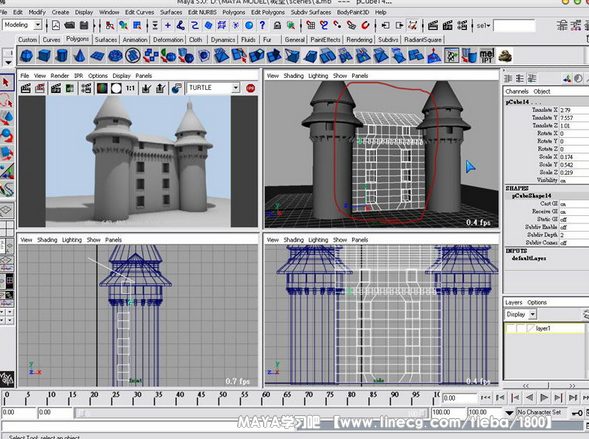

    　　建立平面並旋轉調整，在應用extrude face做出窗戶的感覺，造型很簡單，依照之前的方法做，就能做出來了^^

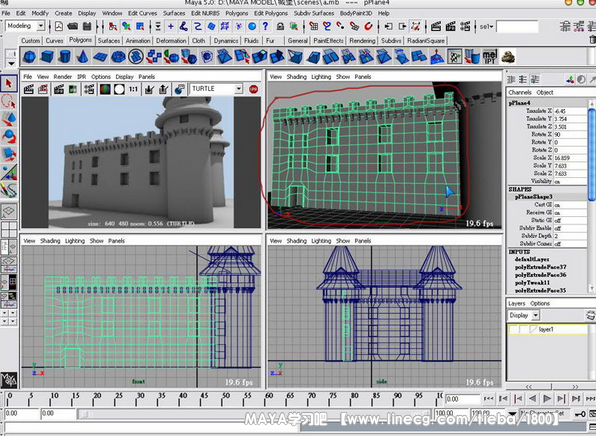

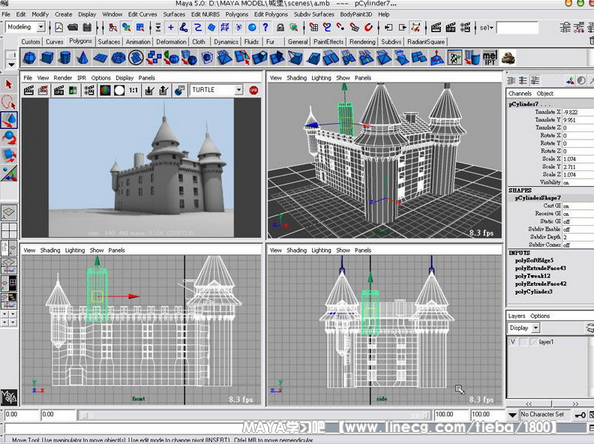

    　　先建立平面並細分多一點，因為要做很多窗戶，這側面牆壁只需用到extrude face的指令，非常簡單^^

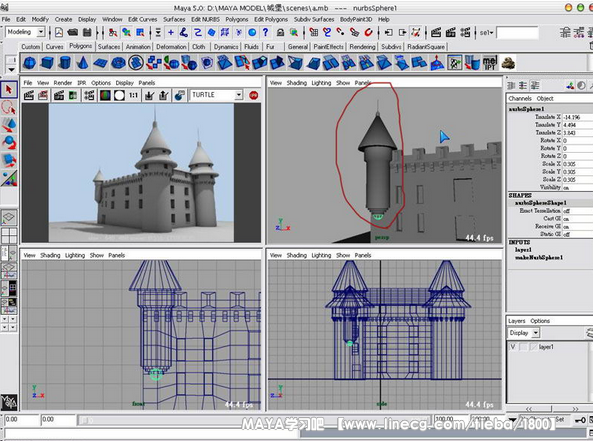

    　　建造小圓塔，這也沒神麼好做的，把一些東西COPY過去縮小，在下方放個圓球做收尾就很有味道了，這次渲染居然只要17s，渲染的快又濛濛美美的，對於不擅長於打光的真是一大福音


    　　建立其他東西，都是用cube做成的，先到這裡為止，我先去看電視，待會在用UV

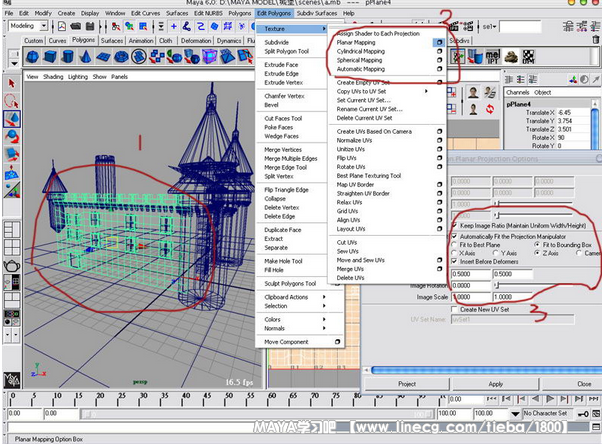

    　　現在開始用UV貼圖,先選擇要貼圖的平面，在選Edit Polygon-texture-planer Mapping
    　　並選擇貼圖的方向，對於圓柱體，可使用Cylindrical Mapping


    　　這是剩下屋頂的材質貼圖，我也放上來，只要UV分好不要重疊，貼圖就不會有問題了

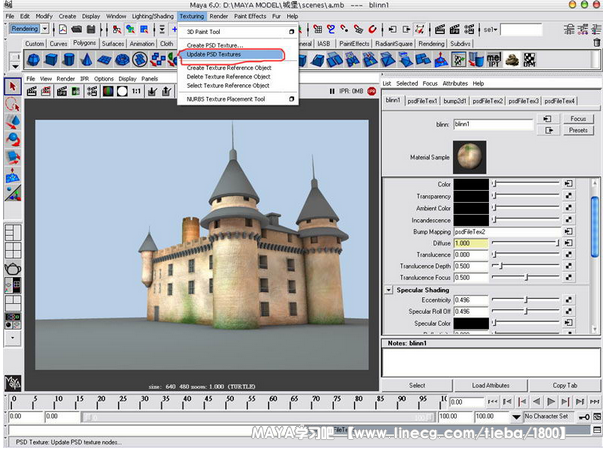

    　　再畫貼圖的時候，如果想修改的話，在畫PSD的同時，修改完後存一下檔,再去MAYA選擇Render模組中的Textureing-Update PSD Textures,就能及時更新了，若不滿意在改.在存檔.再去更新，帳樣非常非常非常的方便，這樣就能拋棄DeepPaint和BadyPaint了，用PS就能輕鬆畫貼圖。

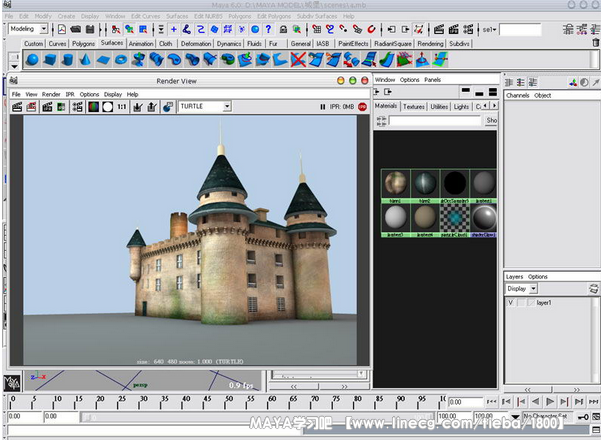

    　　最後開啟做調整的工作了，並把剩下的東西隨便指定顏色


    　　最後可以先渲染一張大張的試試，看看陰影或其他哪裡要改的，這時RENDER畫質還不要調高，這主要是要觀察bump的，因為當圖變大時，通常BUMP給人的感覺常常會跑掉，因為之前小圖都糊糊的，這樣能避免最終渲染時圖片出錯。


    　　當一切準備完成，就能開啟finalRender並把ilrOccSampler裡面的勾勾可以取消掉了，最後耐心等待6分鐘，圖就完成了。這篇短短的教學非常簡單，一個小時就能做完了，我已經盡量敘述完整一切的過程了，如有不懂或錯誤的地方，歡迎跟我討論^^

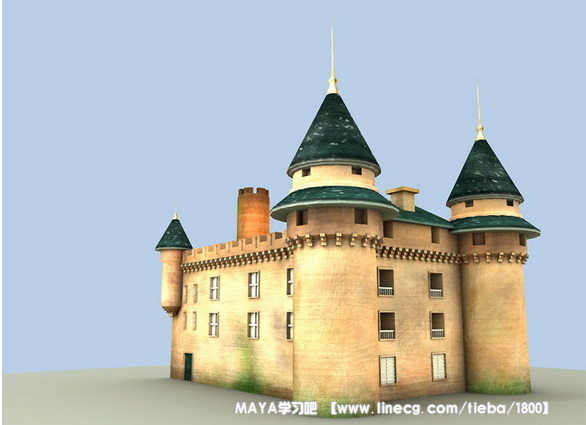

    　　在稍微用PS修改一下，由於收集的環境圖不多，時再找不到適合，合成成這副德行大家將就點，到這裡教學就告一段落了。
