    在本教程中，我们将创建一个非常精确的3D钻石戒指模型。我们将使用3ds Max来创建所有必需的对象和VRay渲染引擎，所以让我们开始吧下面是一个例子图像的3D钻石戒指。为了创建这个环，我们将使用四种不同的元素结合在一起。让我们开始与小钻石。在本教程中，我们将创建一个非常精确的3D钻石戒指模型。我们将使用3ds Max来创建所有必需的对象和VRay渲染引擎，所以让我们开始吧下面是一个例子图像的3D钻石戒指。为了创建这个环，我们将使用四种不同的元素结合在一起。让我们开始与小钻石

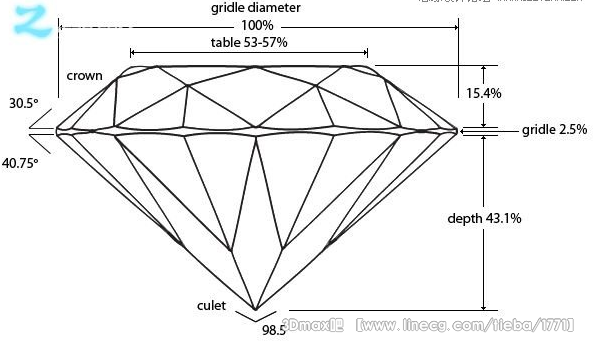

    建模3D钻石如果你想有准确的钻石模型，第一，你必须检查他们的比例和形状。如果你想有一个钻石不知道它是如何的样子，你最终会与一些不切实际的模型。我们一定要使用真实比例，我们将创建尽可能为现实的模型。我做了一个速写(不要使用它，因为它是不准确的参考图像)。

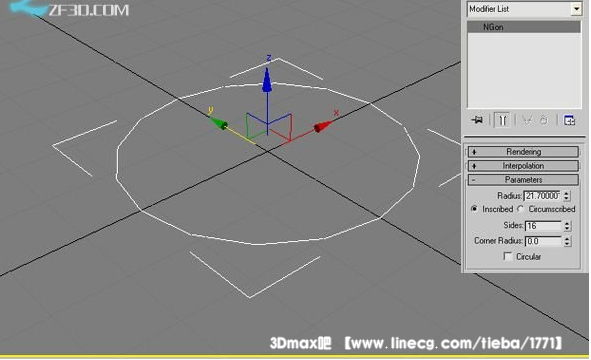

    创建一个非常精确的3D钻石戒指造型钻石 - 尺寸让我们开始有16个边的多边形。进入“形状” - “样条线” - 多边形，在顶视图中创建一个。将其放置在位置[0,0,0]。我的一个有一个半径等于到21.7。一旦你有了它，我们可以计算出我们所需要的所有的尺寸：43.4是100%的43.1%43.4 18.70542.5%，43.4 1.08515.4%，43.4 6.683653%，43.4 23.002创建形状建模钻石 -一旦我们有了所有这些方面，我们可以创建一个钻石。如果你希望它是完美的，只是使用上面的数字，但你也可以圆，它几乎是完美的，这不要紧，这样一个简单的场景。如果您正在使用的一些真正的环精度要求较高的项目，它可能会有所作为，但我认为这是3ds Max的软件设计专业环。

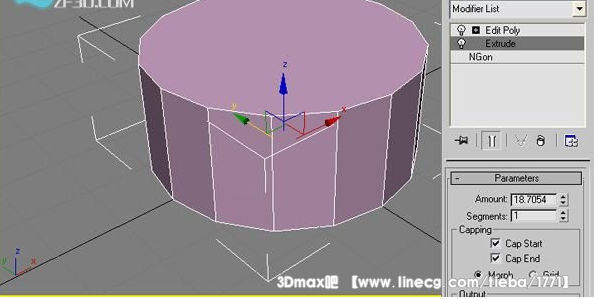

    挤出形状建模钻石 -让我们挤出的多边形数量设置为18.7054，和添加改性剂称为编辑多边形“你的对象。

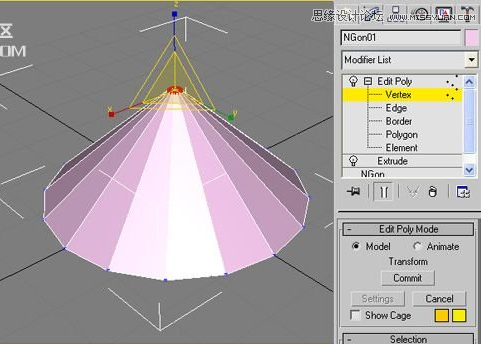

    之后去“顶点”子级和扩展的顶部顶点，如下面的图片。

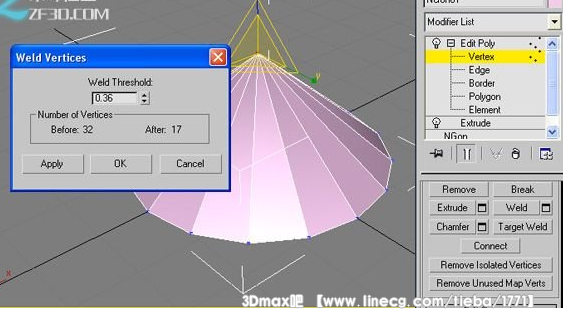

    当他们足够接近时，你可以使用焊接工具焊接在一起。

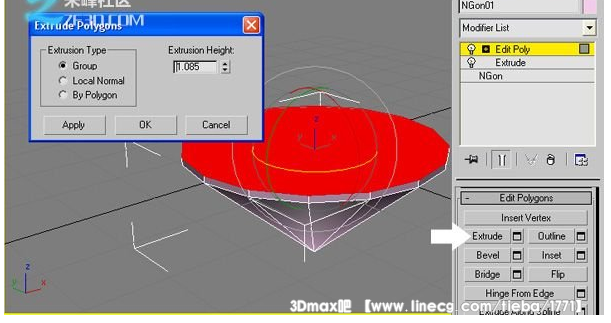

    接下来的步骤是，颠倒旋转整个对象和挤压顶部的多边形，这将是我们gridle。使用1.085的extrudion量的值。

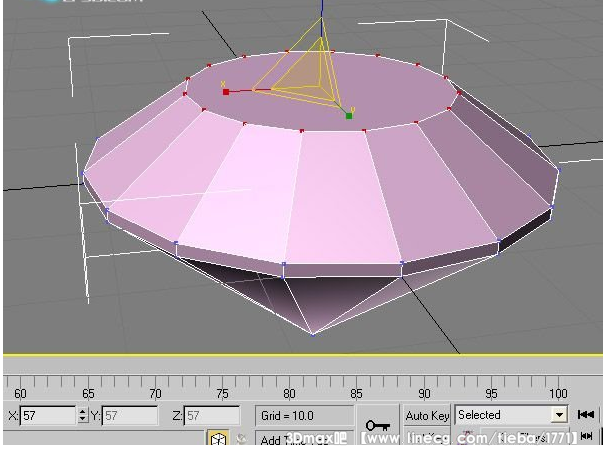

    之后再次将其挤出以6.6836的extrudion值，并再次选择所有的顶部顶点。它们缩小到57%。

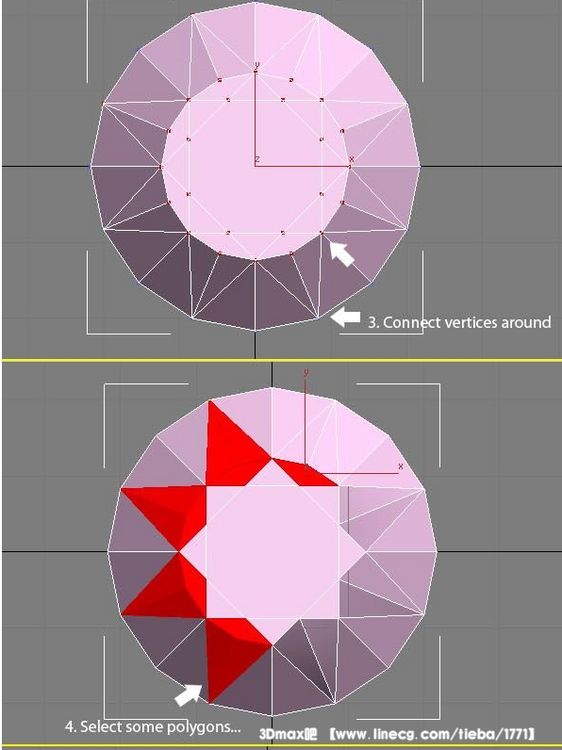

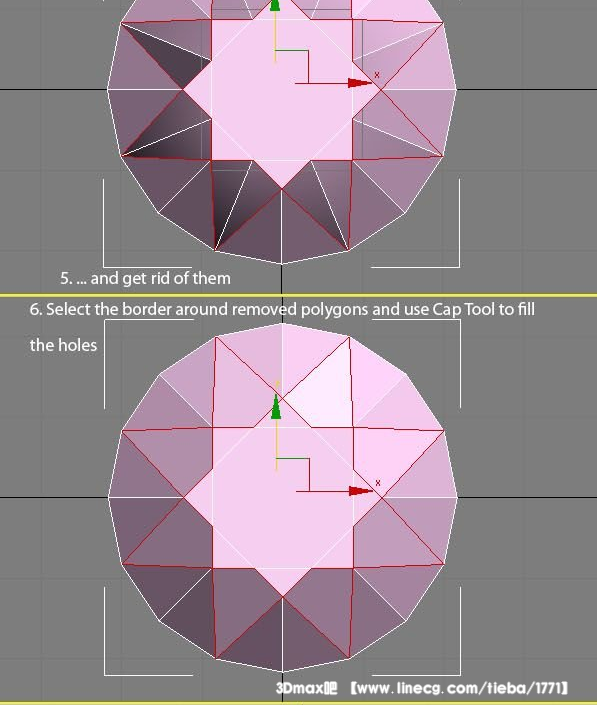

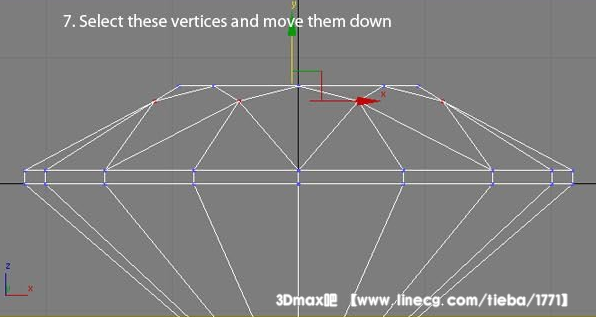

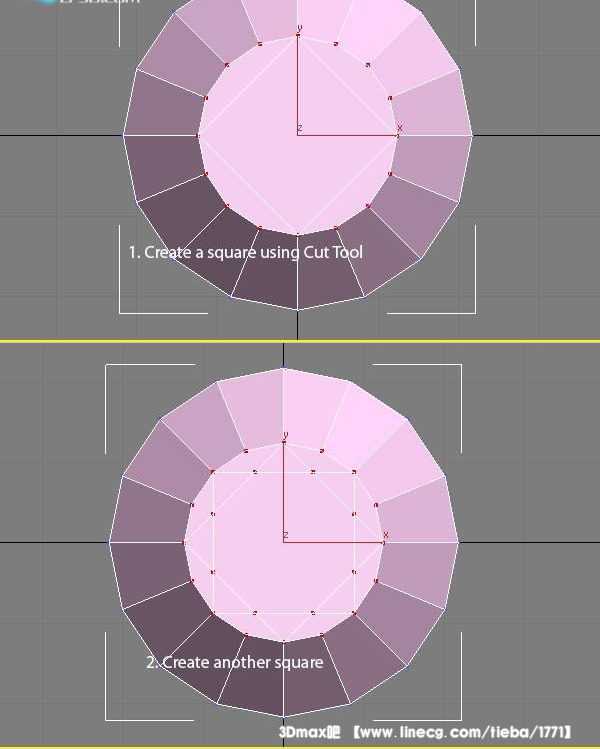

    创建一个非常精确的3D钻石戒指理想切割一旦我们有正确的尺寸，它的时间，几乎切断它。这是最难的部分，因为标准的钻石形状的不只是一系列的标准线。为了使正确的，只要按照下面的截图和说明。1. 首先要确保你正在使用切割工具。这将允许你创造一些更多的边缘上最顶级的钻石。2. 然后去一顶“视口中3. 我们要开始的中心部分，并创建有两个广场4. 接下来的步骤是与gridle连接一些顶点。请确保你已经开始最远的顶点，是其中一个正方形的一部分!5. 选择所有的多边形围绕特定形状的第四个图像，然后删除摆脱他们了6. 使用上限，以填补漏洞7. 最后，选择所有的顶点，你以前的gridle连接和移动前“视口。值的偏移量是难以计算，但它周围的1.2最大的单位，我想8. 也有一些缺边，底部的钻石，所以你可以简单地使用切割工具来创建它们。

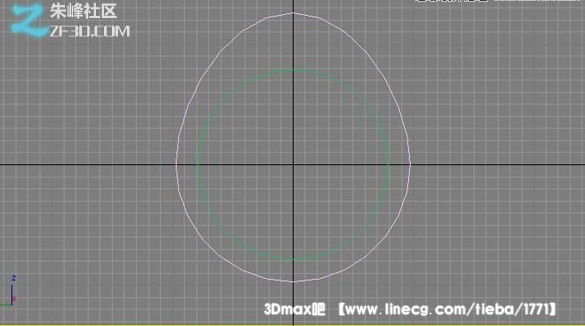

    建模环环建模是相当容易的事。内径变化从周围11毫米为25mm，所以让我们来创建一个圆，半径为10mm(直径20mm)。在此之后，复制你的圈子，将其转换为可编辑样条。转到“顶点”子级可编辑样条和拖动一个顶点。大多数的戒指也有类似的形状，所以这是很好的，这样的事情，有一个大纲，它是如何将会是什么样。之后删除你的圈子的一个部分。
