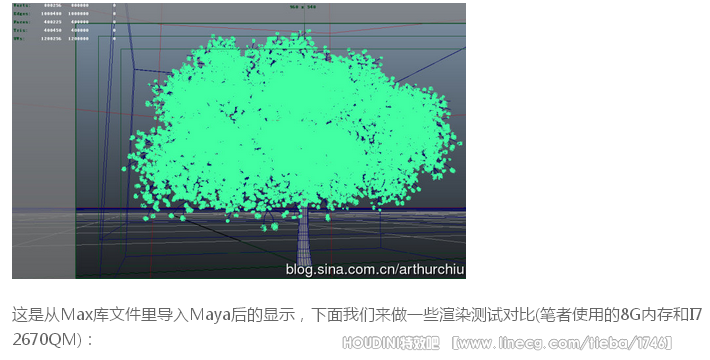

    最近一直在研究一套高可控、高效率的制作大面积植被的流程来配合Arnold这款渲染器做渲染，目前商业化的插件比如Speedtree，Max Multiscatter都可以实现此类功能，包括Vue，但其可控性来说还是有限制，能够实现的效果也有一定的局限性，因此笔者研究一套关于使用Houdini配合Arnold来渲染制作植被的流程(上图实际渲染分辨率为4k，由于限制问题，此图为1k分辨率)。众所周知，使用代理分布是实现宏观场景的有效办法之一，Arnold也提供了相应的功能，Archive，在Max平台下有类似于 Multiscatter功能的插件可以高效的分布代理，而市面上也提供了大量的Max场景的植被库文件，因此想要在Arnold这个渲染器下使用，就得 将max文件转换成通用数据格式，比如Obj、Fbx或者Abc，然后制作成Ass文件作为Arnold代理物体，这里笔者将跳过转换的过程，转换后导入 Maya的结果如下图:

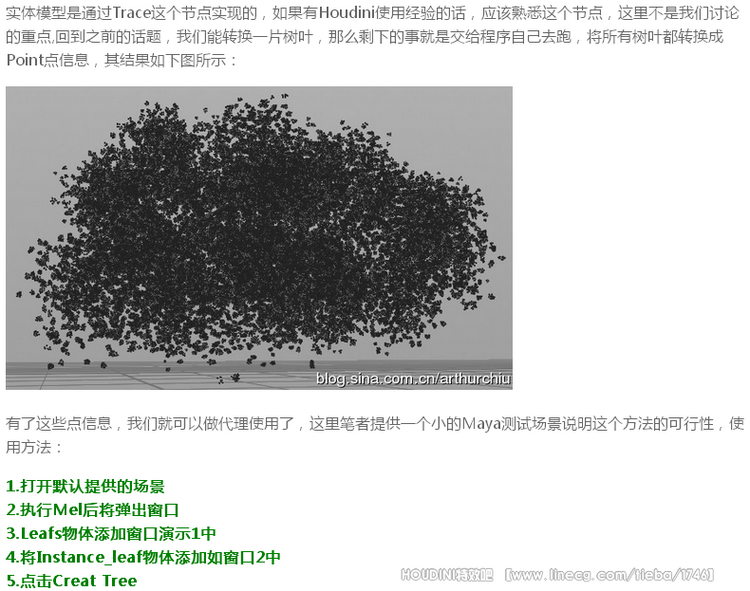

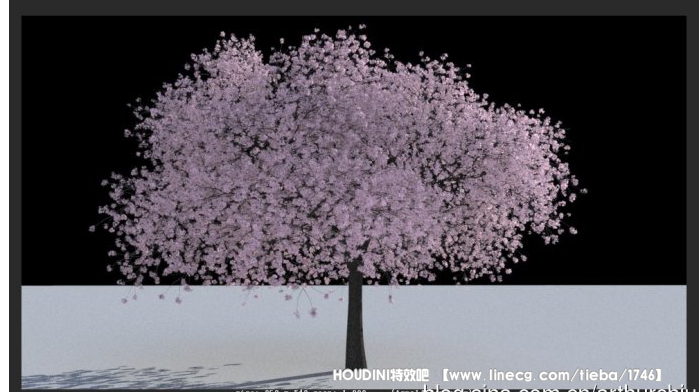

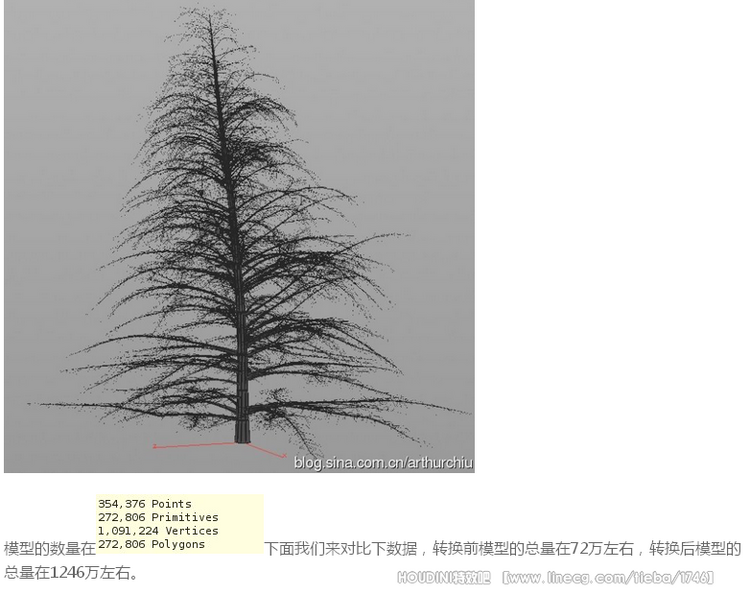

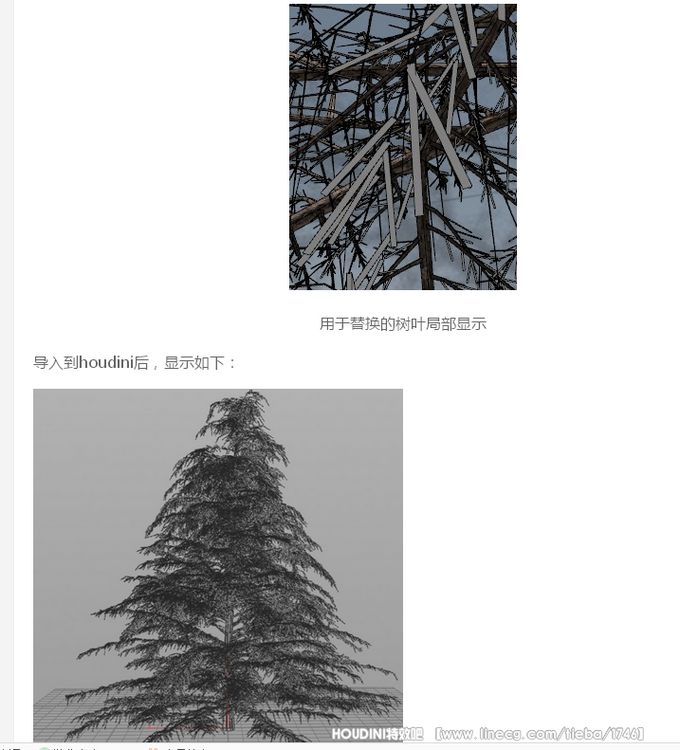

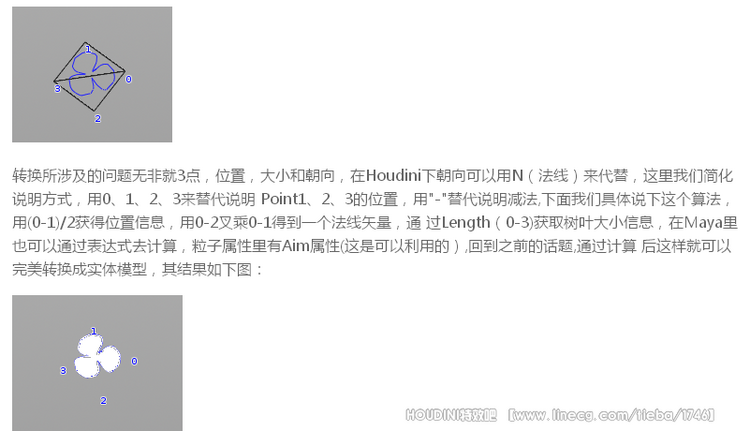

    渲染出来的结果接近4个小时，使用的是默认的标准材质，开启了Backlight和SSS，渲染缓慢原因是由于大量的树叶带有透明贴图，这不是 Arnold的优势，因此只要将透明贴图的物体转换成实体的模型就可以解决问题，但经过笔者测试以后发现，其转换后的数据量大的惊人，可以达到2个多G的 数据，即使转换成Ass文件也非常大庞大，此时笔者想到了用粒子或者点来代理这些树叶，经过测试结果是理想和可行的，那么如果具体操作呢？其实转换的过程 很简单，就以一片树叶为例，如下图所示：

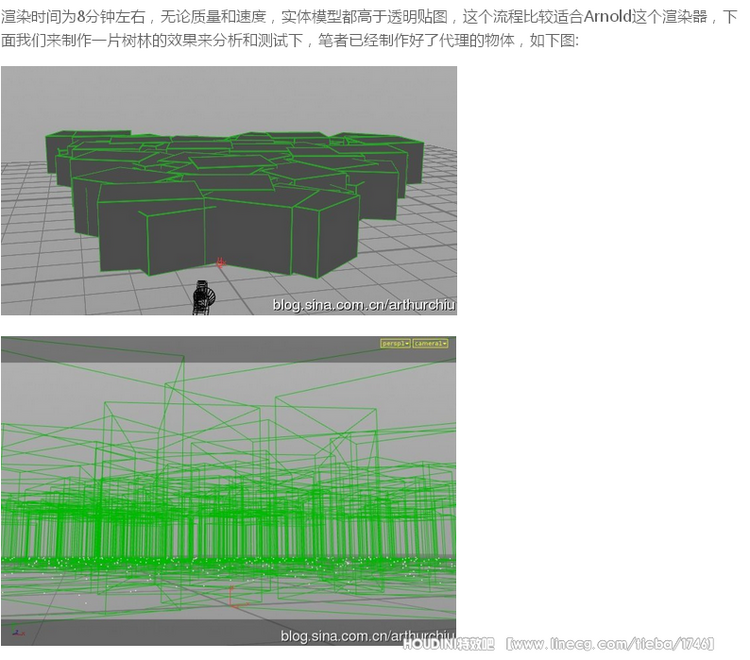

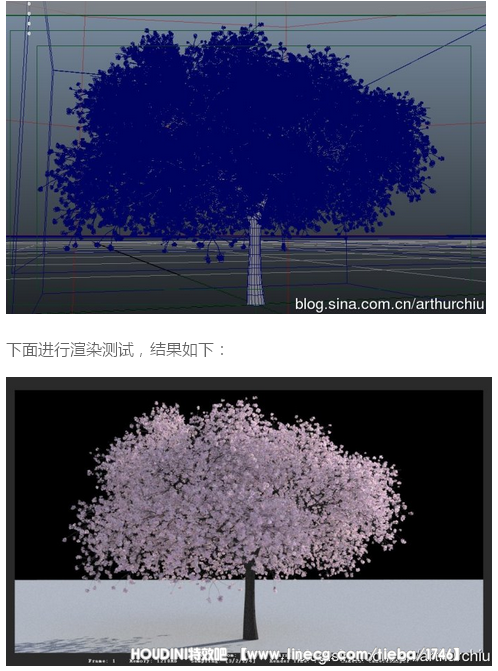

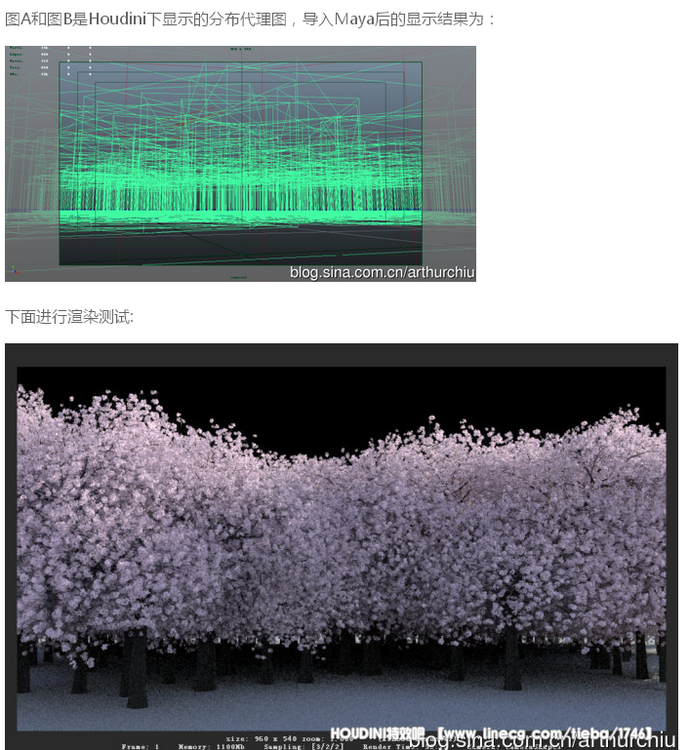

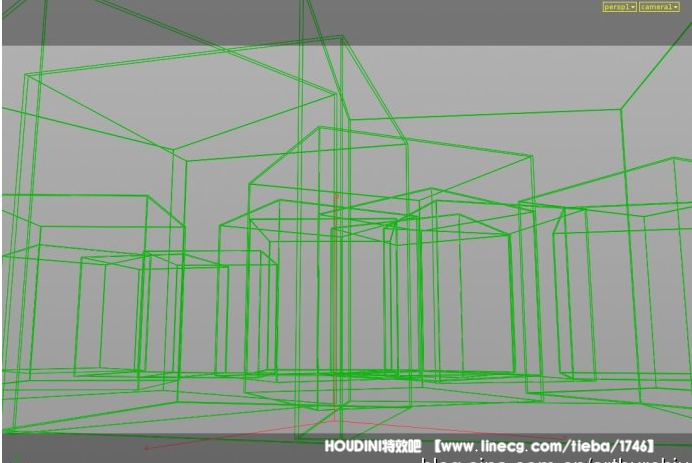

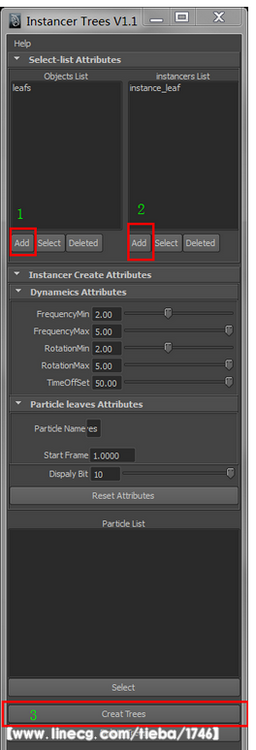

    下载地址：http://pan.baidu.com/share/link?shareid=2938422260&uk=3375094246(ps:这个脚本是笔者早年写的，后续没有继续优化，只在这里作为透明贴图物体转粒子代理的一个思路说明，后续会用其他方式在一套解决方案里提供)注意:对于脚本的使用,vfxinfo网站包括原作者ArthurChiu在内不承担任何后果,请按需自行使用,在使用前请备份好您的原始文件,以免给您造成不必要的损失.转载请注明作者与出处!!!下面我们在Maya里做渲染对比测试下，先导入代理好的场景，显示结果如下图：

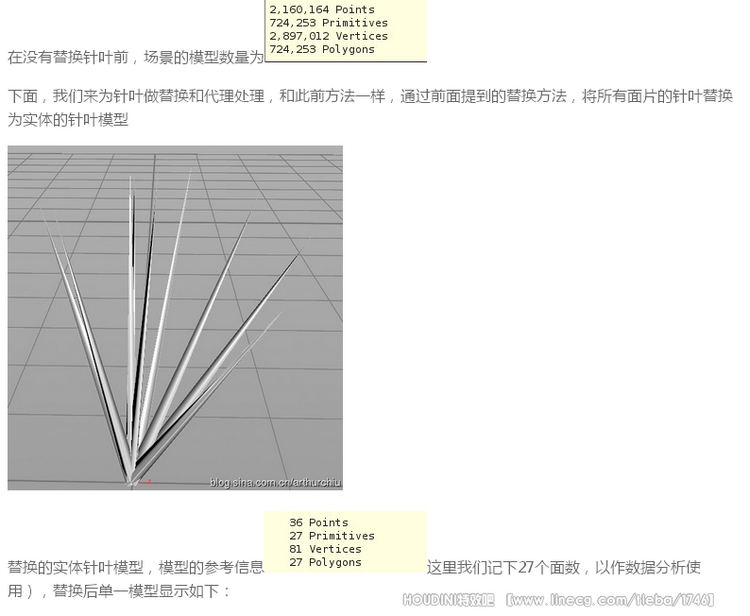

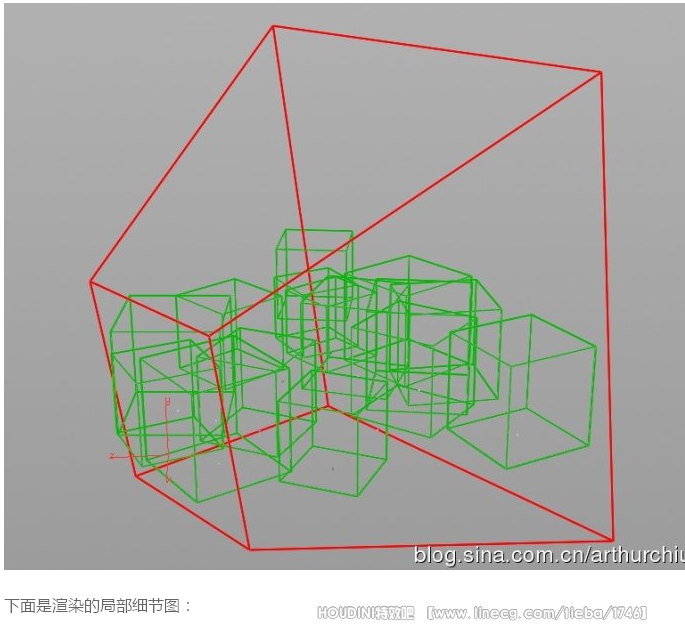

    接下来，我们分别导出树干和针叶的ass代理文件，因为是要做动态的，所以需要逐帧导出ass文件，而在制作带有动画的代理时，最麻烦的问题在于其运动模 糊不能程序化的生成插值信息，因此这里笔者采用的办法是导出带有运动模糊信息的ass文件，当然制作模糊的办法可以放在后期来做，笔者这里只是一种极端测 试而已，这种方法最大的问题在于修改问题，不可能每做一次修改，就重新生成ass文件，这是非常耗时的，因此在实际项目中，如果需要导出带有模糊信息的 ass序列文件时，最好在previs中就测试好镜头和模糊值（包括和后期的配合），当然这种流程不一定是最正确和有效的（如果有更好的办法，也希望大家 一起讨论……）接下来，就是渲染，渲染参数Sample AA 12 其余为1，尺寸4096*2160。场景设置如下：

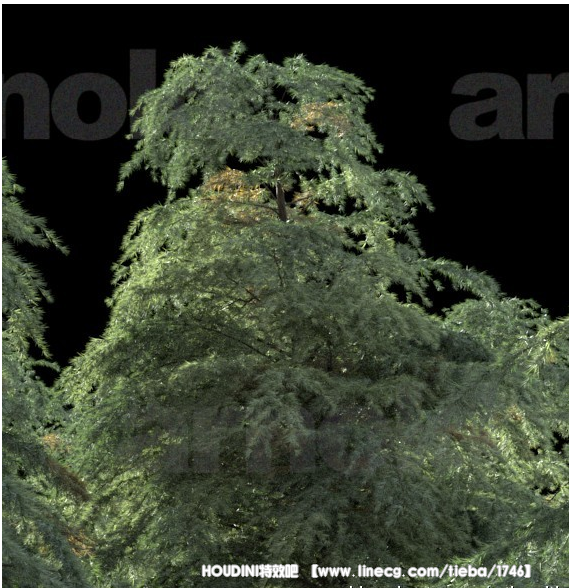

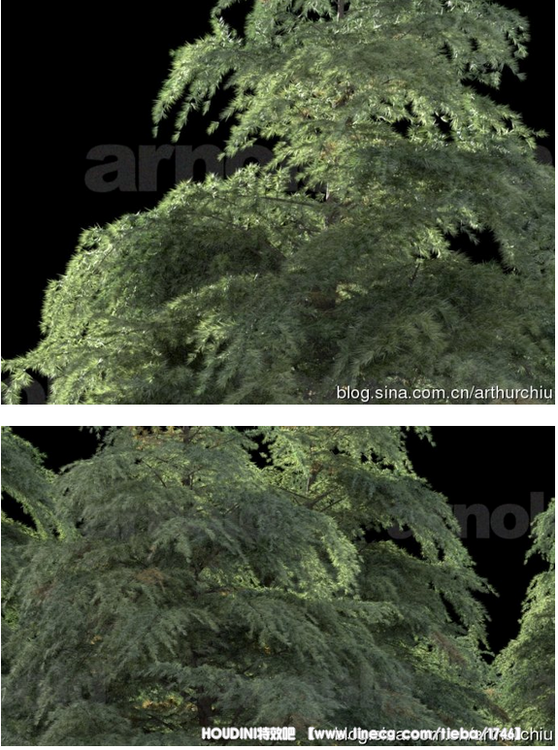

    此渲染用了接近10G内存，使用默认标准Shader，灯光没有做细节的调式，只做渲染参考，下面是渲染的动态预览

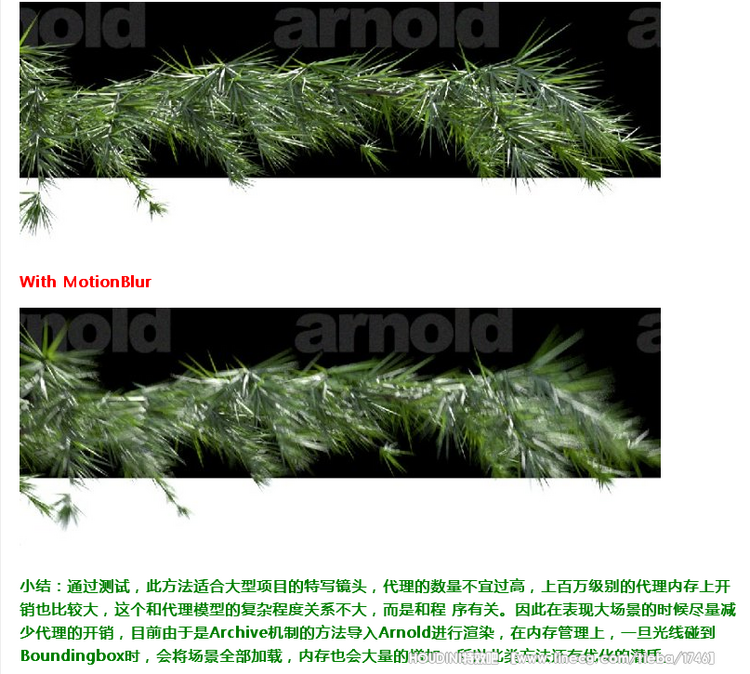

    此次渲染带有运动模糊，针叶的采用的是Xform运动模糊，枝干采用的是Deform运动模糊，导出带有模糊信息的Ass文件在Maya里有严重的Bug,因此笔者通过重新计算得出正确结果(在上一篇中有具体提过),下面是开启和关闭运动模糊的对比图：No MotionBlur
