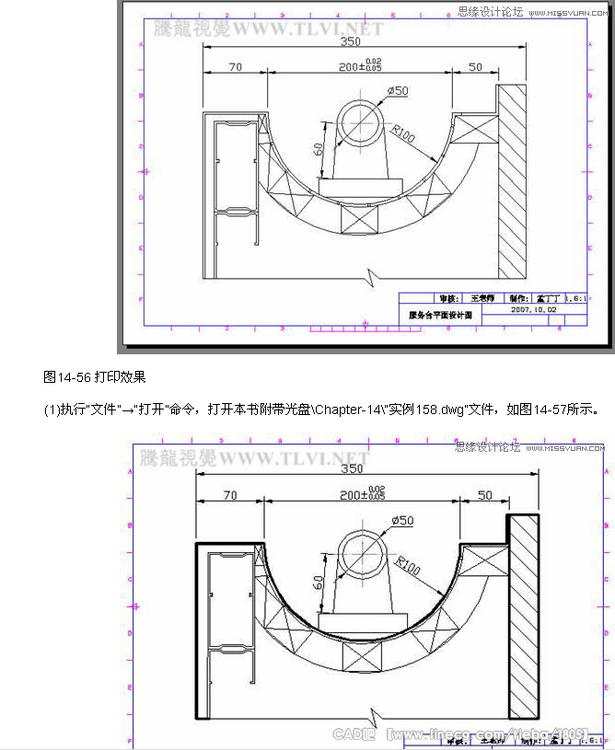

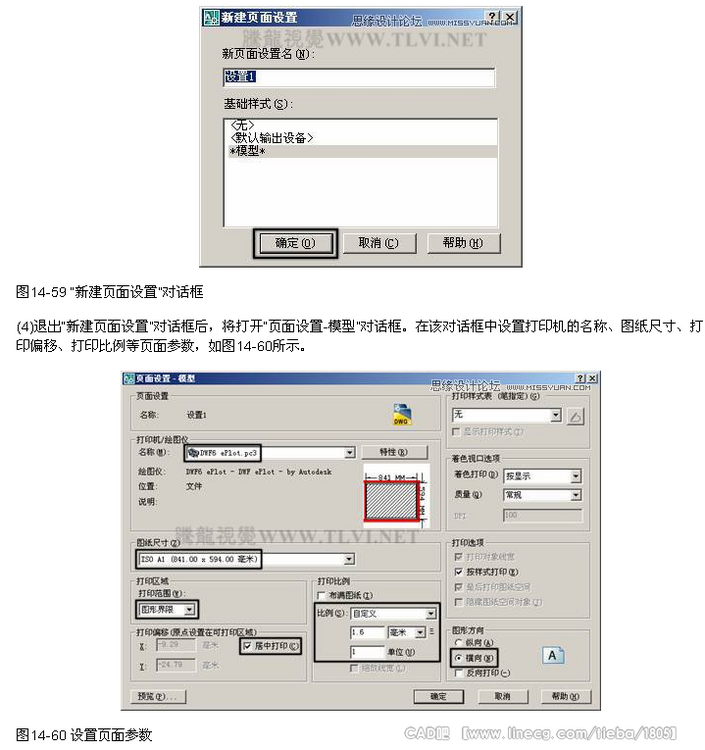

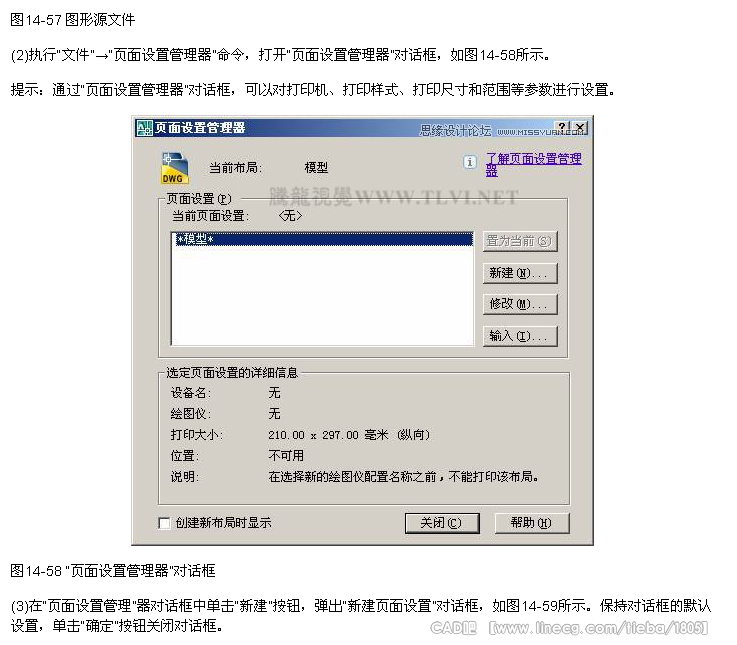

    当我们在使用默认方式启动AutoCAD后，程序界面中只有一个视口显示，它就是模型空间。AutoCAD的模型空间为我们提供了一个无限大的电子虚拟绘图空间，使我们可以按照物体的实际尺寸进行设计绘制图形，并且在绘制完成后按照合适的比例一次性快捷、准确地将图形打印输出。本例将在模型空间内按照1.6：1的出图比例，将建筑平面图精确输出到1号图纸上，通过该过程来学习“页面设置管理器”和“打印预览”命令的操作方法和技巧。本例打印效果如图14-56所示
