辅助绘图与坐标系统
只看楼主收藏回复

做月子
等级：

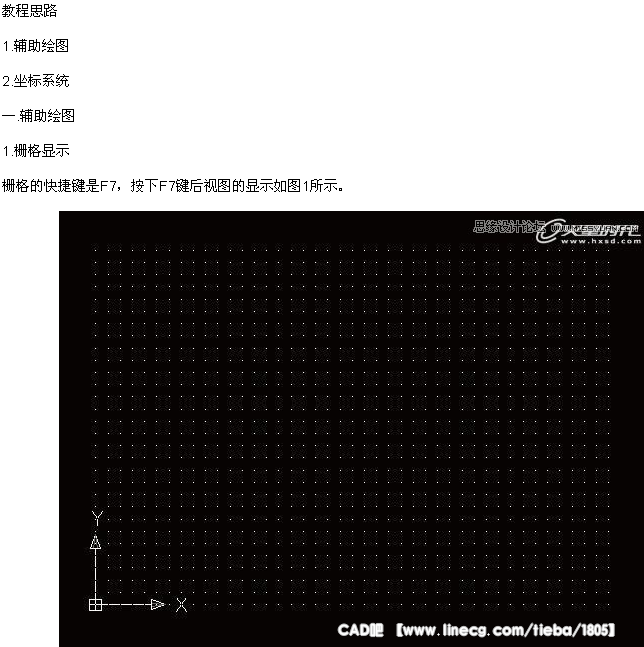

这篇教程中将讲解AutoCAD中的辅助绘图命令。

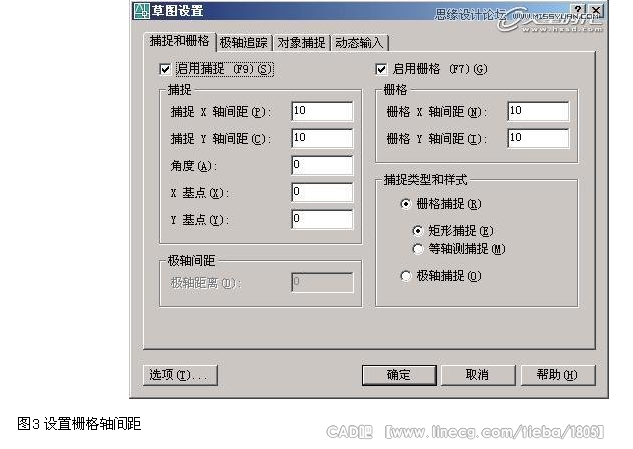

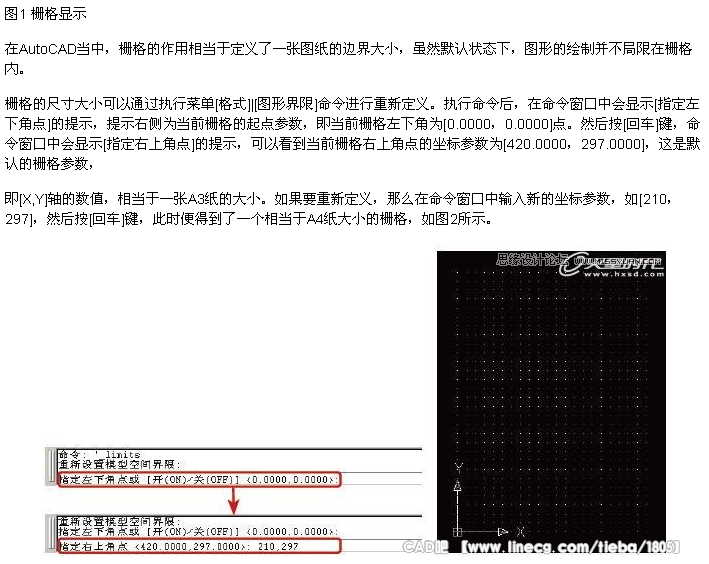

图2 重新定义栅格尺寸既然说栅格相当于定义为一张图纸，那么正常来说图画是无法在画在画纸以外的，因此AutoCAD中也有指定绘制范围的命令。执行菜单[格式]|[图形界限]命令，命令窗口中提示“指定左下角点或[开(ON)/关(OFF)]”，注意这其中的[开(ON)/关(OFF)]就是打开/关闭绘制范围的意思，输入[on]命令，那么当前只能将图形绘制在栅格以内;输入[off]命令，则图形的绘制不受栅格范围限制。在状态栏上右键，在弹出的快捷菜单中选择[设置]命令，可以打开[草图设置]对话框，在[捕捉和栅格]选项卡中的[栅格]属性组中可以设置栅格X/Y轴间距，如图3所示。

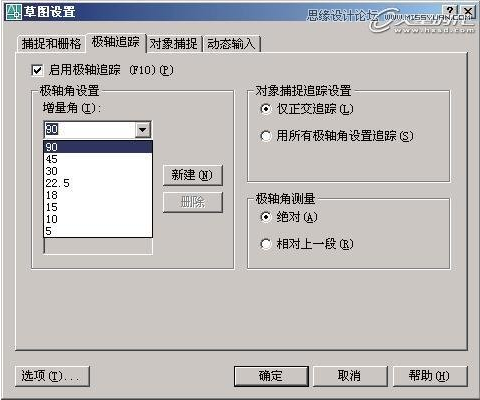

2.捕捉模式捕捉模式的快捷键是F9，当启用了捕捉模式，在视图中绘制线、圆或矩形等图形的时候，鼠标光标只能在栅格点上移动或停留，也就是说绘制的点将被捕捉到栅格点上。当绘图时希望绘制一些很标准的图形，或希望严格按照栅格单位值进行绘制，那么就可以启用捕捉模式。栅格点与点之间的一个距离为10个单位，这是默认的捕捉距离值，也就是移动鼠标时，光标从当前栅格点跳到下一栅格点的距离。通过图3所示的[草图设置]对话框，可以自定义所需的捕捉间距。如果在[捕捉和栅格]选项卡中的[捕捉]属性组，设置[捕捉X轴间距]为20，那么在视图中绘制时，光标就会在X轴向上以2个栅格点即20个单位的间距移动。3.正交模式正交模式的快捷键是F8键，它是AutoCAD绘图中一个很重要的功能模式。当启用了正交模式后，无论是绘制直线、矩形等图形，还是对图形进行编辑，都能保持一个成90°的垂直关系。4.极轴追踪极轴追踪的快捷键是F10键，在绘图时，当需要按照一定的角度方向绘制线的时候，就需要用到极轴追踪。默认状态下，极轴追踪的增量角为90°，通过图20所示的[草图设置]对话框，在[极轴追踪]选项卡的[极轴角设置]属性组中，同样可以设置增量角的大小，如图4所示。在[增量角]的下拉菜单中，系统设置了一些常用的角度预置，可以通过选择进行设置。在使用极轴追踪功能绘制图形的时候，光标右下方会自动出现绘制角度和距离数值提示。例如设置增量角为30°，绘制线段。当确定第1个点并移动鼠标时，光标会提示当前距离以及角度值为0°;将光标向上移动，每当角度到达30°或其倍数的时候，光标同样会出现提示，此时确定绘制点就能绘制出夹角标准的图形，如图4所示。

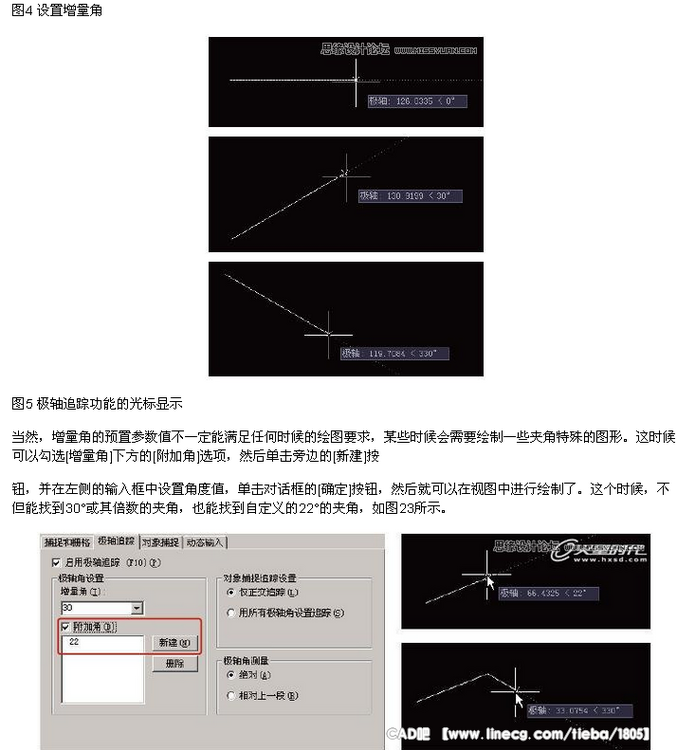

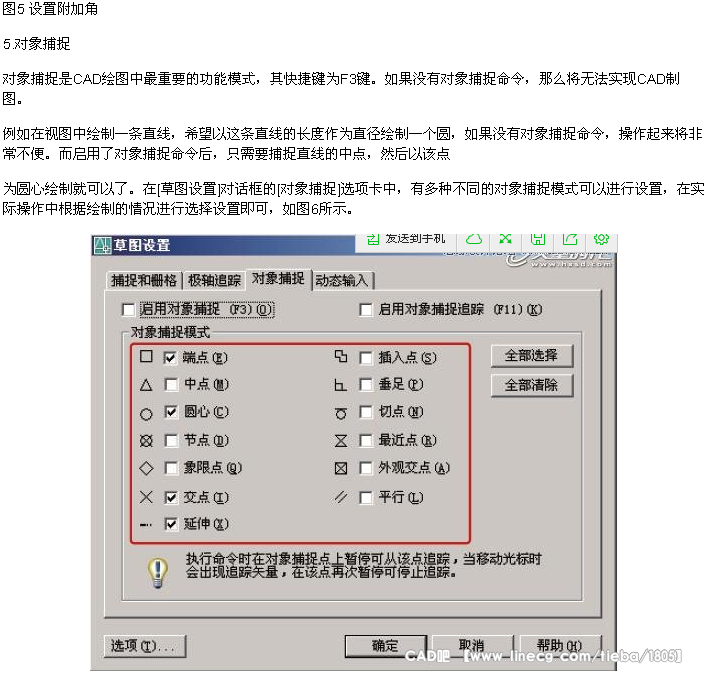

图6 对象捕捉模式
1常用捕捉模式简介
下面简单介绍一下较为常用的几种对象捕捉模式。
端点——线的两端或矩形的角点。
中点——线段的中心点，圆或弧的圆心，图形的中心点。
圆心——顾名思义，圆形的圆心点。
TIPS
当视图中有多个相互重叠交错的圆，要以其中一个圆的圆心为中心绘制同心圆时，只需要将光标放在该圆的边线上，然后单击鼠标，便能捕捉到目标圆的圆心并进行绘制。
节点——使用绘图工具栏上点命令绘制的点称为节点，节点模式捕捉到的正是这些单独的点。
象限点——指的是圆或弧线上的点。
交点——即线和线相互交叉位置上的点。
垂足——从一个点延伸一根线到另一段线上，当两段线之间的夹角为直角时，这个共有的点就是垂足。
切点——一段线与圆弧相接，当相接点到圆心所形成的线与该线段呈直角关系时，这个相接点就是切点。
最近点——十字光标所能捕捉到的对象上的点。
平行——能够捕捉到与目标线相平行的线上的点。
2临时捕捉菜单
在编辑对象的时候，通常会设定好几个常用的对象捕捉模式，而不会反复打开[草图设置]对话框进行设置。如果当前的操作需要使用尚未设置的捕捉模式，这时就可以使用临时捕捉菜
单。

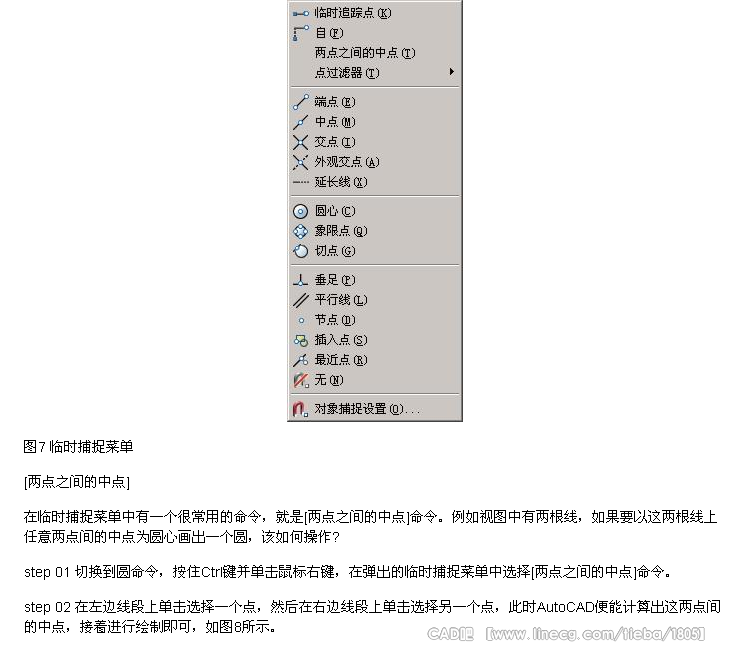

按住Ctrl键并在视图中单击鼠标右键，此时弹出的快捷菜单就是临时捕捉菜单，如图7所示。临时捕捉菜单上的命令只允许使用一次，捕捉完成后便不再生效。在选用了临时捕捉菜单命
令时，系统会自动过滤掉[草图设置]对话框中设置的捕捉模式，只显示刚选择的临时捕捉模式，这样就不会与[草图设置]对话框中的设置产生重叠或冲突，让用户能够更为清晰地在复杂
图纸中进行观察或编辑。

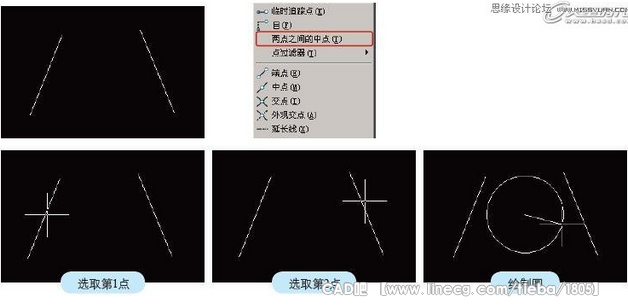

图8 [两点之间的中点]命令操作
6.对象捕捉追踪
对象捕捉追踪的快捷键是F11。
1对象捕捉与对象捕捉追踪的区别
对象捕捉与对象捕捉追踪之间有什么区别呢?
01 可以说，对象捕捉是追踪的基础，只有启用了对象捕捉模式后才能从对象的捕捉点进行追踪。
02 所谓的追踪就是，沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示为一个加号 (+)，一次最多可以获取七个追踪点，可以通过按住Shift键配合单击右键来选取临时追踪点。
03 获取点之后，水平或者垂直移动鼠标可以看到一条虚线，这就是追踪“路径”。
2对象捕捉追踪的用法
在[草图设置]对话框的[对象捕捉]选项卡下方，小灯泡图标旁列出了对象捕捉追踪的使用方式。
下面以绘制直线为例，简单介绍对象捕捉追踪的使用方法。
step 01 设置对象捕捉模式为[端点]，在视图中绘制一根线。
step 02 绘制另一根线，首先确定第1点，移动光标在上一步绘制时线段上捕捉线上的一个端点，当出现捕捉的图标时，水平或垂直移动鼠标，会发现端点在水平或垂直方向上会延伸出一
根虚线，这就是追踪的路径，此时可以沿着该路径在其上确定线段的第2个点，将其绘制出来，如图9所示。

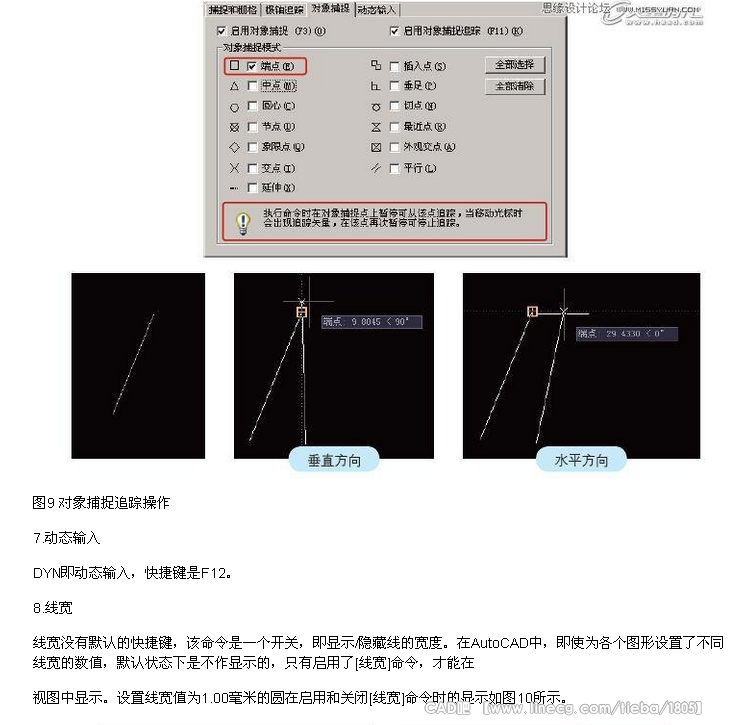

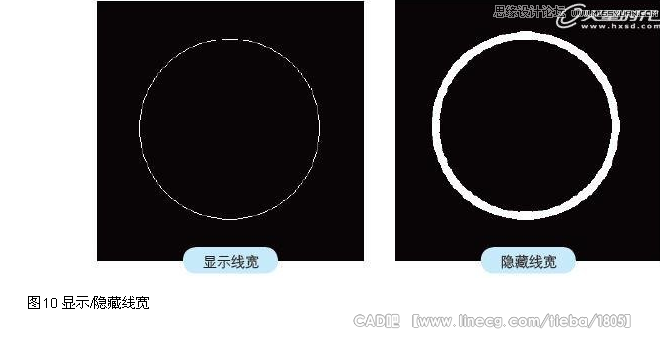

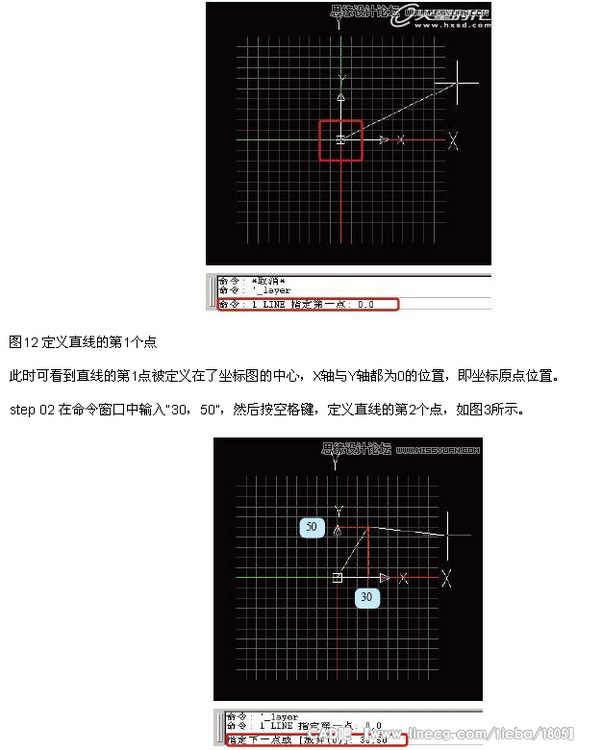

图13 定义直线的第2个点

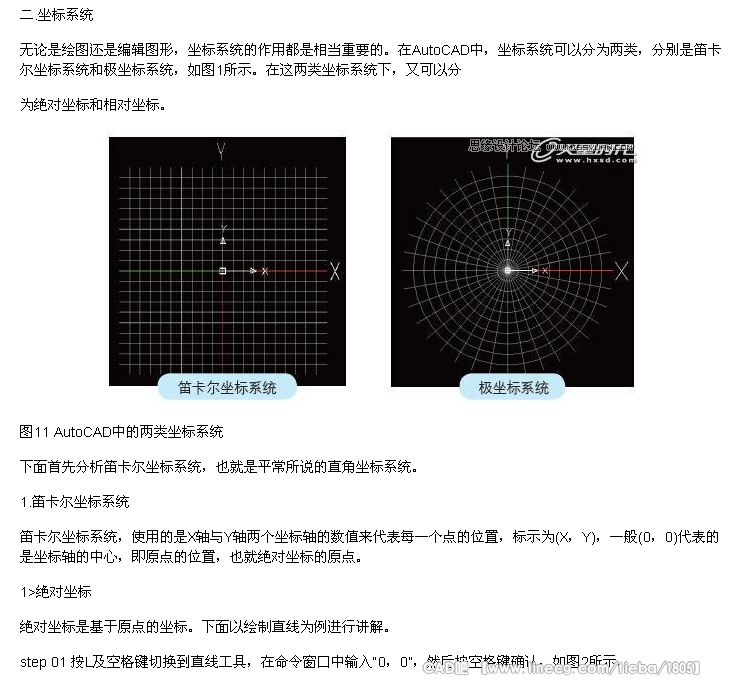

此时在视图中得到了一段直线，这直线上的第2个点是如何定义的呢?前面提到，绝对坐标是基于原点，也就是说以原点为起始点，沿X轴正向30个单位以及沿Y轴正向50个单位分别引出一条
垂直线，两线相交的坐标位置，就是(30，50)。
当然，要绘制直线，并非必须以(0，0)点为第1点，这里只是为了便于理解。平常绘制时可以使用任意数值，包括负值。但要记住，这是基于原点的绝对坐标值。
2相对坐标
相对坐标是基于前一点坐标位置的坐标计算方式，同样以绘制直线为例。
step 01 切换到直线工具，在视图中的任意位置单击，定义直线的第1个点。

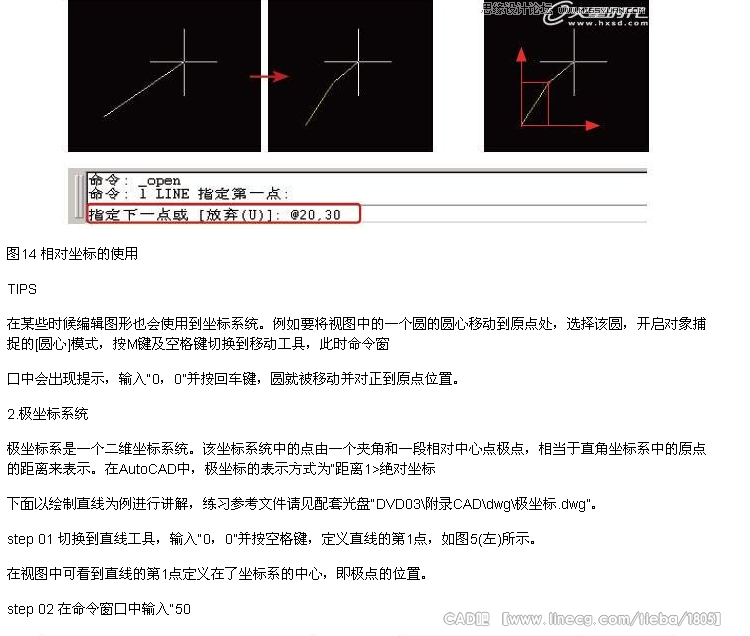

step 02 在命令窗口中输入“@20，30”，按空格键确认，如图4所示。
此时得到的直线的第2点就是依据第1点的相对坐标来定义的。意思是以第1点的坐标位置为起始点，沿X轴正向20个单位以及沿Y轴正向30个单位分别引出一条垂线，两垂直线相交的点就是直
线的第2个点。在日常的绘图工作中，不可能总根据原点去定义其他点的位置，特别是在接手的工作没有详细确切数据的时候，这时相对坐标就很有用。记住，相对坐标的输入方式为“@X，
Y”。
