界面布局与基本概念
只看楼主收藏回复

晚街听风
等级：
CAD(Computer Aided Design)是指计算机辅助设计，是计算机技术的一个重要的应用领域。AutoCAD是一款自动计算机辅助设计软件，是美国Autodesk公司为计算机上应用CAD技术
而开发的绘图程序软件包，用户可以使用它来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图形。AutoCAD现已经成为国际上广为流行的绘图工具，而AutoCAD软件使用
地.dwg文件格式成为二维绘图的事实标准格式。

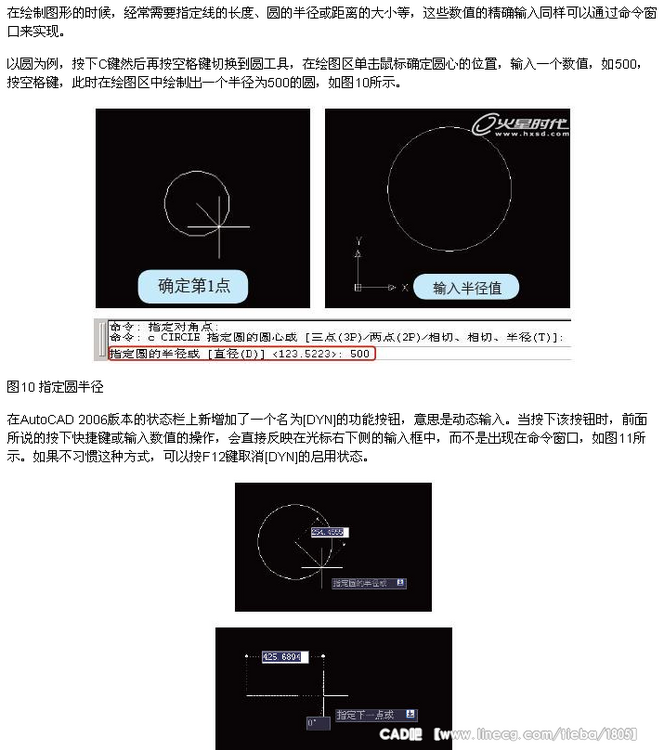

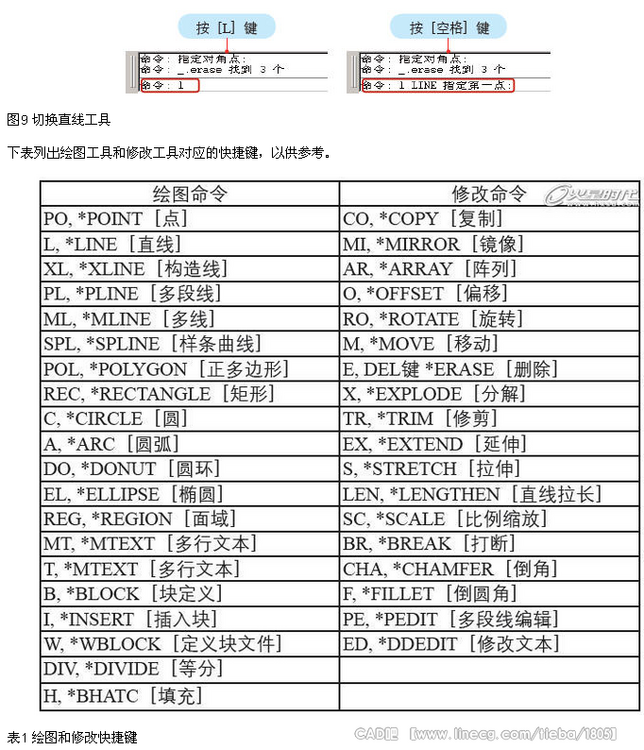

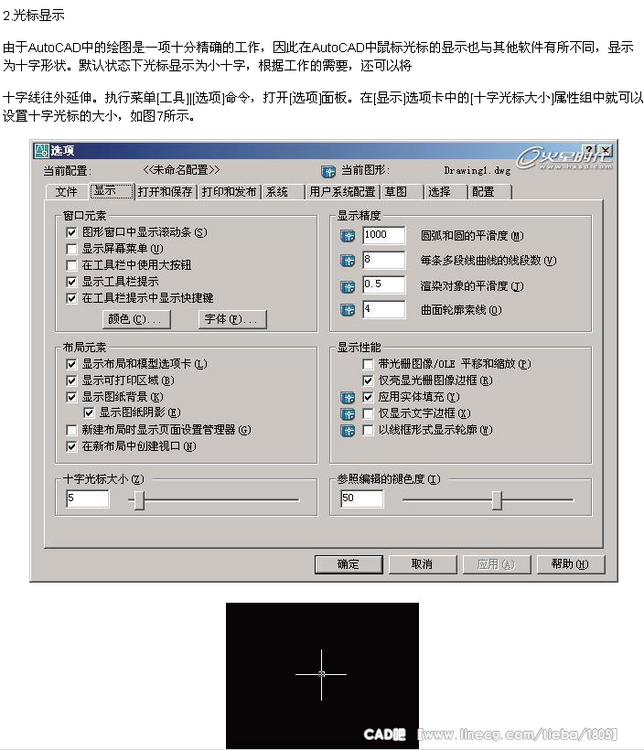

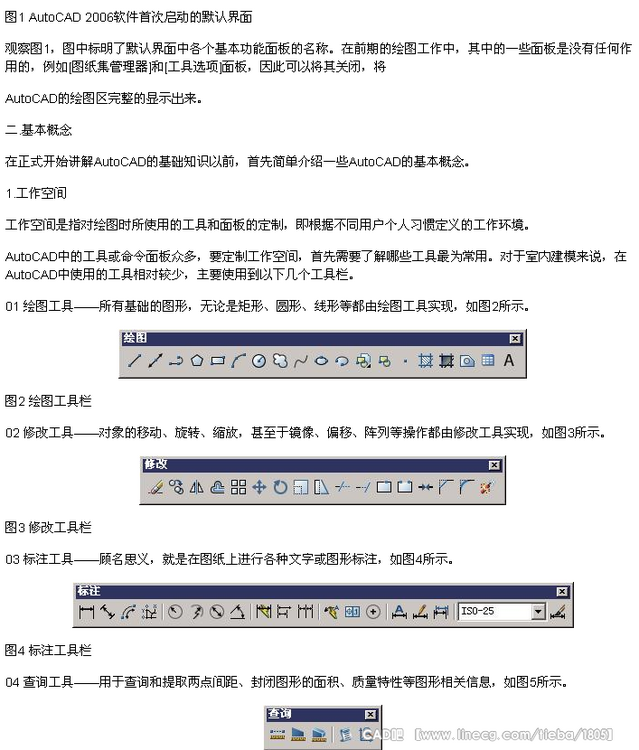

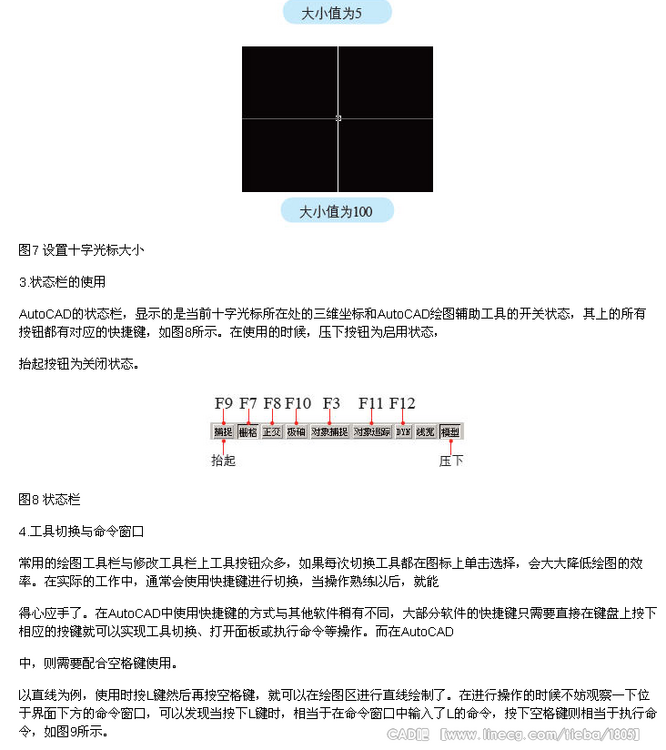

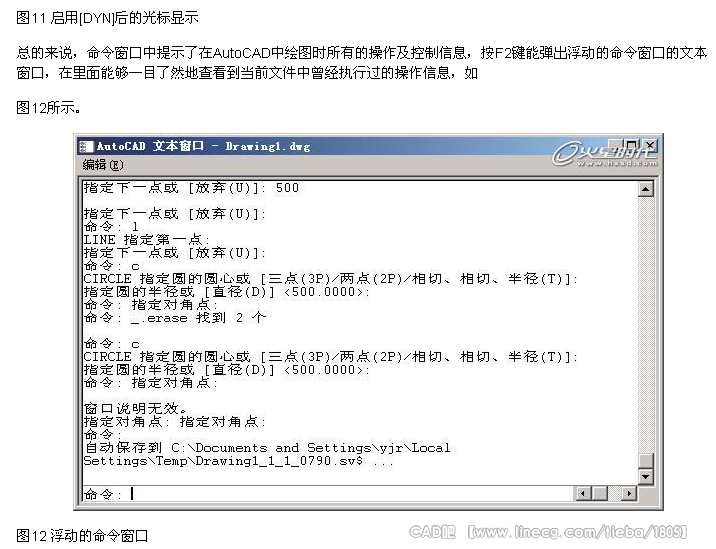

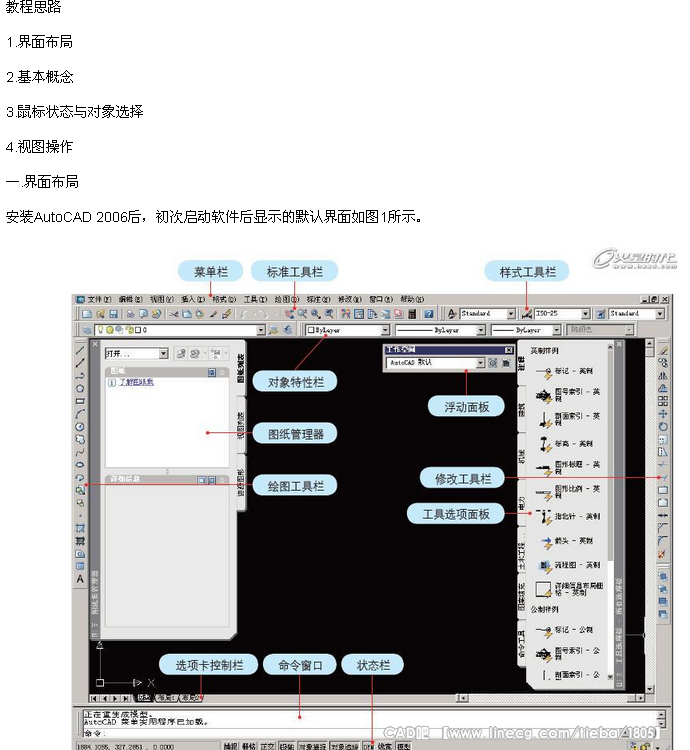

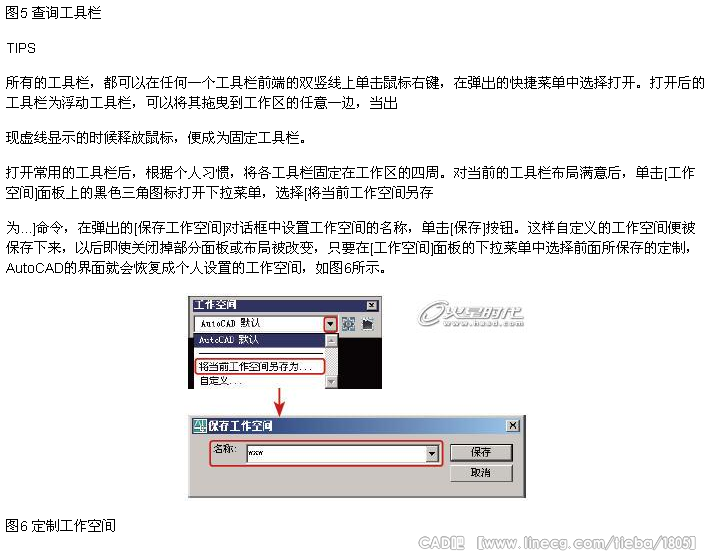

三.鼠标状态与对象选择
本小节主要讲解在AutoCAD中进行操作时，鼠标的显示状态和对象选择的相关方法。
1.鼠标状态
在AutoCAD操作当中，鼠标光标会随着选择的命令或操作方式的不同而改变显示状态，这是在初学AutoCAD时需要留意的一个现象特征。最常见的鼠标状态可分为三种类型，分别是无命令
选择状态、绘制状态和有命令选择状态。当然，这是笔者根据使用经验总结的名称，希望能帮助读者更好地理解不同情况下的鼠标状态。
1无命令选择状态

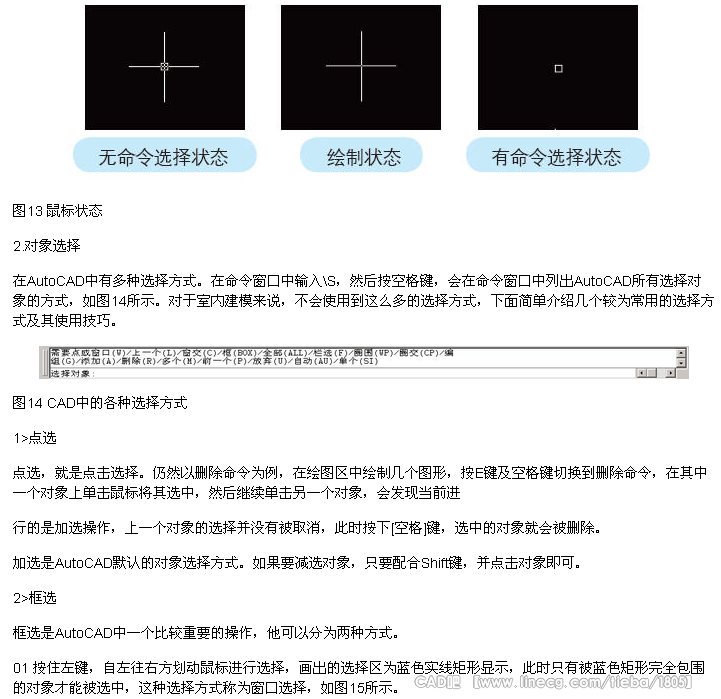

鼠标光标默认的十字加方格的显示状态，就是这里所说的无命令选择状态，如图13(左)所示。在该状态下，可以选择绘图区中的图形，然后执行下一步操作。
2 绘制状态
当选择绘图工具栏上的绘图工具时，鼠标光标会变为十字显示，这就是绘制状态，如图13(中)所示。在绘制状态下，可以在绘图区精确地绘制图形。
AutoCAD中的绘制操作，基本都是鼠标的点击操作，即没有按住鼠标不放并拖曳的操作。这种操作方式简单明了，是AutoCAD另一个与其他软件不同的操作方式。
3重复绘制
在一些绘图软件中，如果绘制了一个图形后，要重复绘制相同的图形，很简单，保持当前状态直接绘制即可。但在AutoCAD中，则需要通过单击右键选择快捷菜单中的[重复]命令，或者
按空格/回车键后，才能实现重复绘制操作。否则，鼠标光标会自动恢复成无命令选择状态;重复操作中最常用的方式是按空格键。
4有命令选择状态
在修改工具栏上单击删除按钮或按E键，空格键，切换到删除命令，鼠标光标会变为方格显示，如图13(右)所示。这就是本文所说的有命令选择状态，意思是当前的鼠标上带着[删除]的命令。
在该状态下，在绘图区中框选图形后，选中的图形会呈现虚线显示，此时只要按空格键进行确定，这些选中的图形就会被删除。如果要继续删除对象，只需按空格键，重复选择对象，并再
次按空格键确认操作即可。
Note
在AutoCAD的编辑和修改中，可分为两种操作顺序。以删除操作为例，一种是先在绘图区选择对象，然后单击删除命令;另一种是先切换到删除命令，然后选择对象，按空格键确定。这两种方式的操作结果相同，可以根据个人使用习惯来进行选择。

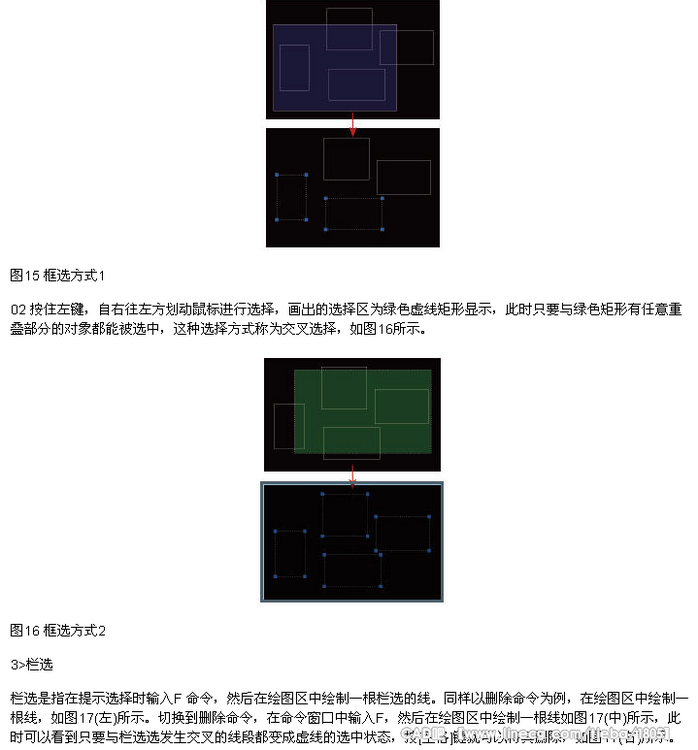

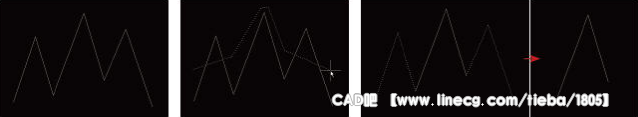

图17 栏选操作
四.视图操作
在上一小节了解了鼠标状态和基本的对象选择方式后，本小节将来讲解AutoCAD的视图操作技巧。
配合练习用的AutoCAD文件请参考配套光盘“DVD03附录CADdwg客厅1.dwg”文件。
默认状态下，AutoCAD提供了4个关于视图操作的工具，但在实际工作当中，会使用快捷键进行操作。
[Z]→[空格]——局部放大
输入该命令后，会切换到局部放大方式。此时在绘图区进行框选，就能够放大该选区。
[Z]→[空格]→[A]→[空格]——显示全部
输入该命令后，视图中显示的是全部的绘图区大小。
[Z]→[空格]→[E]→[空格]——显示全图
输入该命令后，视图中显示的是所有的图形对象。
[Z]→[空格]→[空格]——实时缩放
输入该命令后，鼠标光标会变为显示，在视图中按住鼠标左键并拖拽，可以对视图进行实时缩放。
TIPS
在视图中拨动鼠标滚轮也可以缩放视图，但执行的是级别式的缩放;而实时缩放执行的则是平滑缩放。
[按鼠标中键并拖拽]——平移视图
该操作等同于图标的作用
[Z→空格→P→空格]——返回上一个视图
某些时候进行了错误的视图缩放操作，如果想返回到上一个视图显示，可以使用该命令。它等同于图标的作用。
Ctrl+Z——撤销
使用快捷键Ctrl+C也可以撤销视图操作，但与命令不一样的是，撤销后的视图不一定会返回到上一步的视图显示大小。
至此，AutoCAD的界面布局、基本概念、鼠标状态与对象选择、以及视图操作命令介绍完毕。
本教程完
