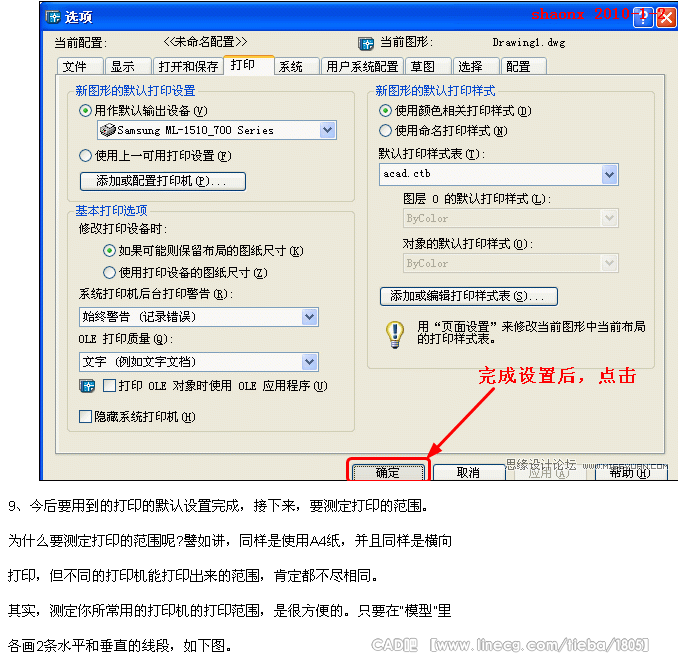

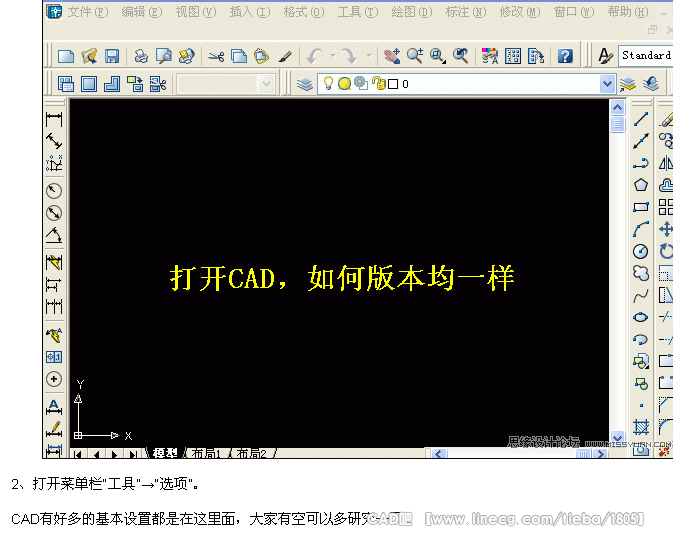

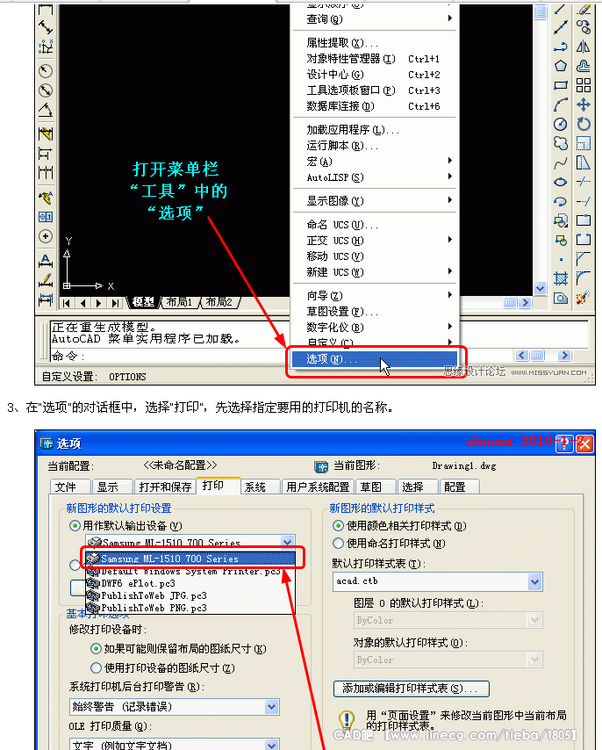

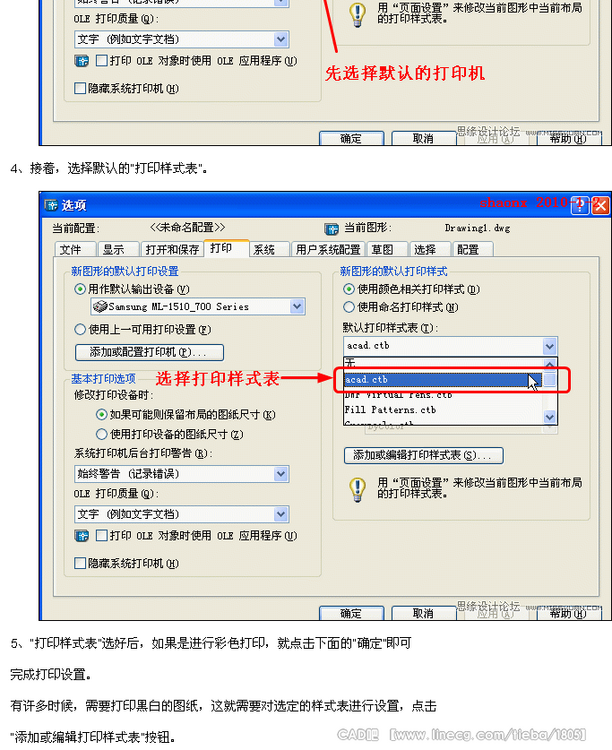

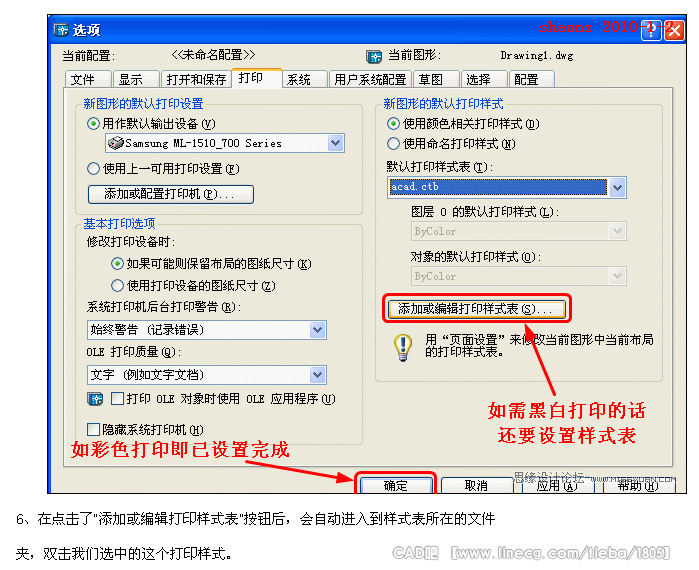

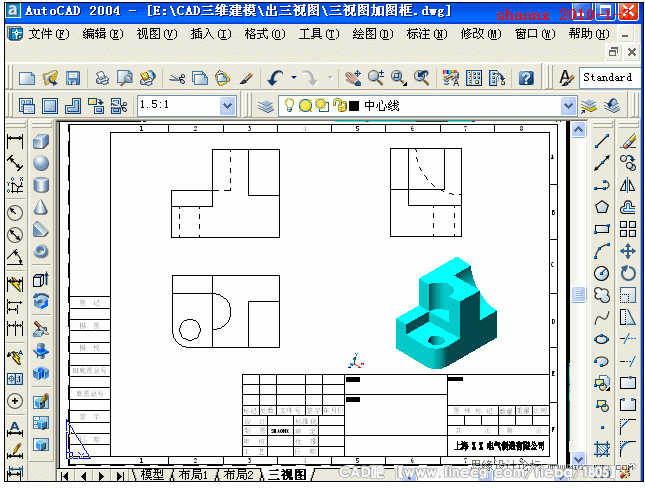

    利用“布局出图”，也是学习和使用CAD制图的一个不可或缺的重要部分。一张图画好了，不能打印出来，或者不能正确、漂亮地打印出来，也终将是一大遗憾。经常碰到有的会员，特别是初学者，会问到如何打印，如何加图框，如何按比例出图……。利用“布局出图”，也是学习和使用CAD制图的一个不可或缺的重要部分。一张图画好了，不能打印出来，或者不能正确、漂亮地打印出来，也终将是一大遗憾。有好多会员，不会用布局出图，喜欢在“模型”里加图框打印，这固然可以，但此方法一不能正确比例打印出来，二比较麻烦(加图框时)，不知比例还要计算，图框还要缩放等。在我做的《三维实体转三视图》的教程出来后，由于是在布局里转的三视图，因此，就有很多会员询问：如何打印、如何加图框等。由此求助的会员很多，一个个回答也没那么多的精力及时间，签于此，我抽空做了本教程，初步介绍了一下利用“布局出图”打印的方法，并附加了怎样在布局里给转换好的三视图加图框及打印的方法。在这里，再说一点，就是无论谁做的教程都不可能绝对完美、详细及面面俱到，教程只是给大家提供了一种方法的方向，大家可以举一反三，再行细究。就像学校的老师授课，不可能将每道练习题都详细讲解一遍。正所谓“师傅带进门，修行靠自身”。因此，希望大家在我的教程的大方向下，再自行研究适合自己的步骤及方法。本“布局打印”的方法，适用各个CAD版本。好了，言归正传，下面就开始“布局打印”的教程。一、准备工作：1、每次新装CAD，或换CAD的版本，或换打印机，都要重新设置一下。打开装好的CAD，已经说过了，本方法适用于各个版本，我这里用CAD2004版本为例，因本人用了好多年，还是比较喜欢此版本。

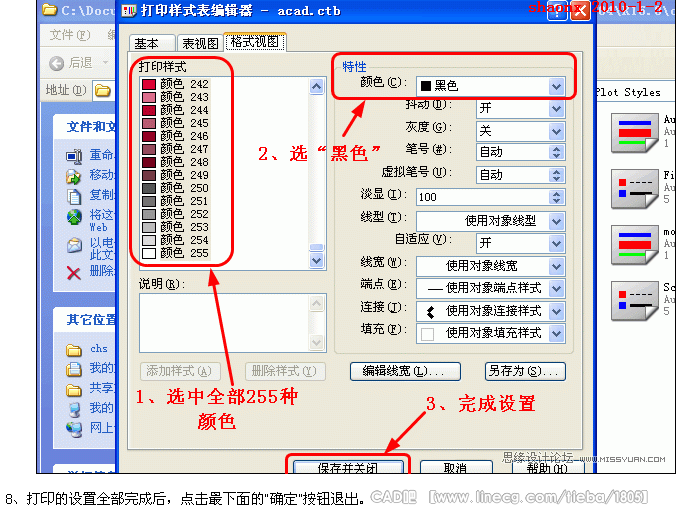

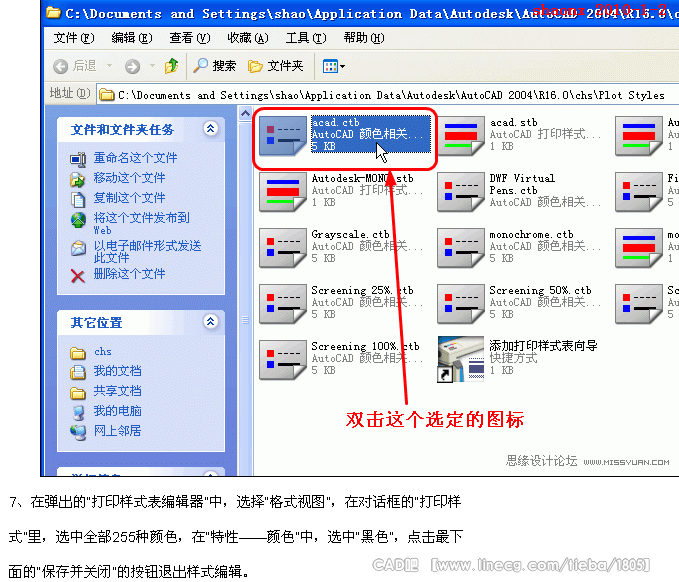

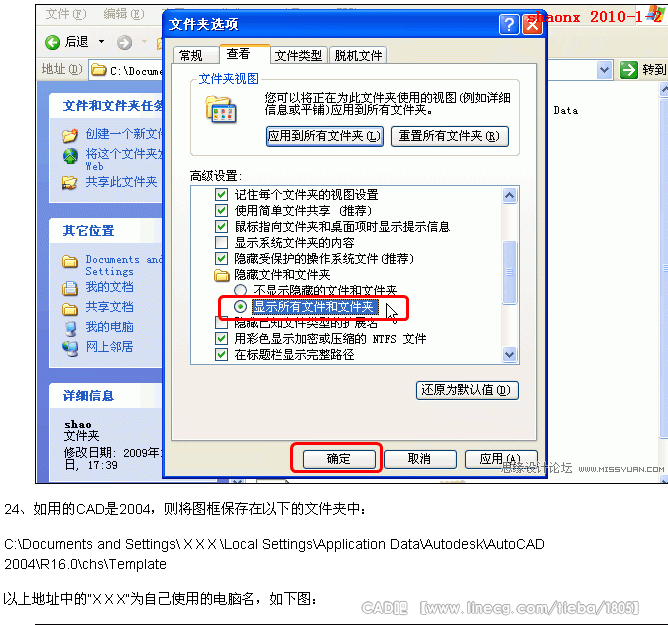

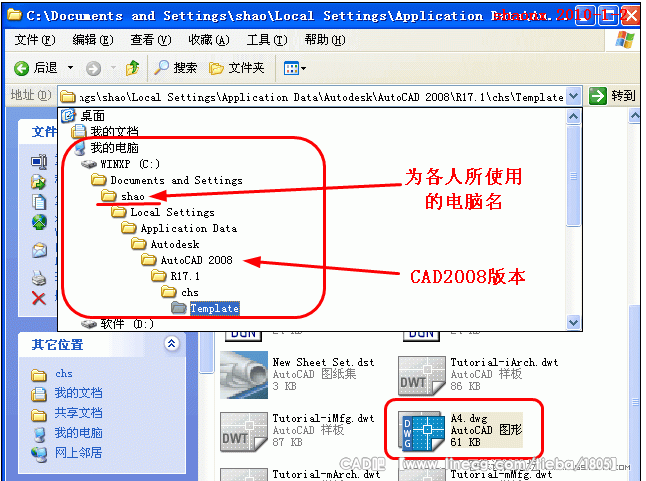

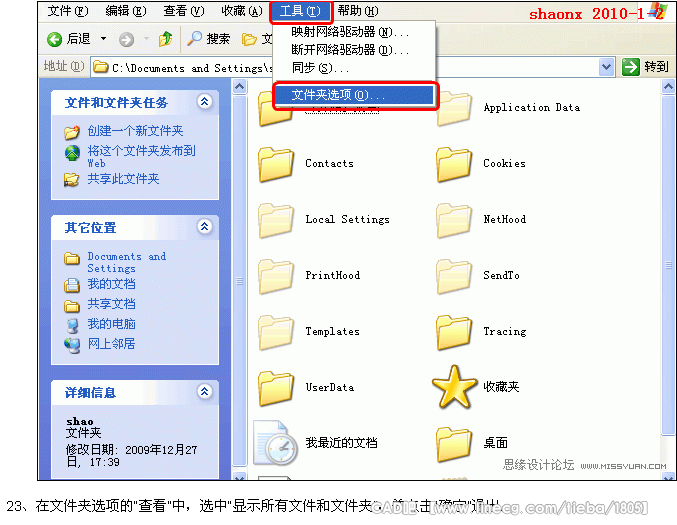

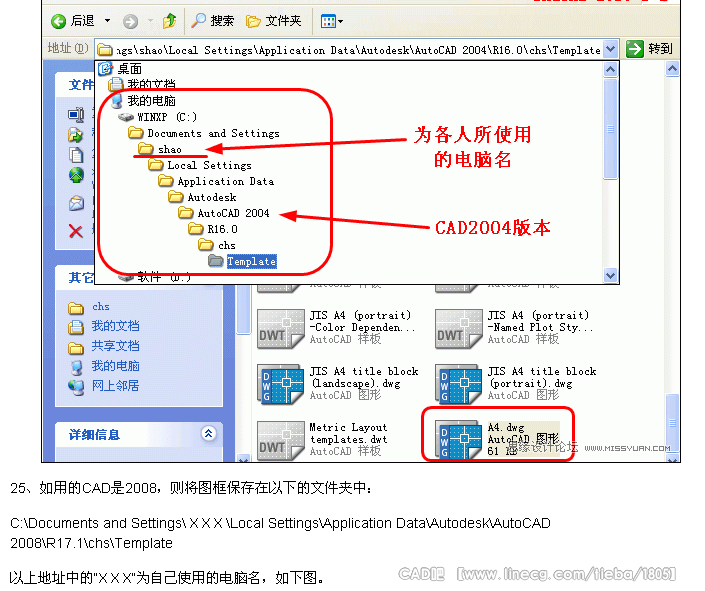

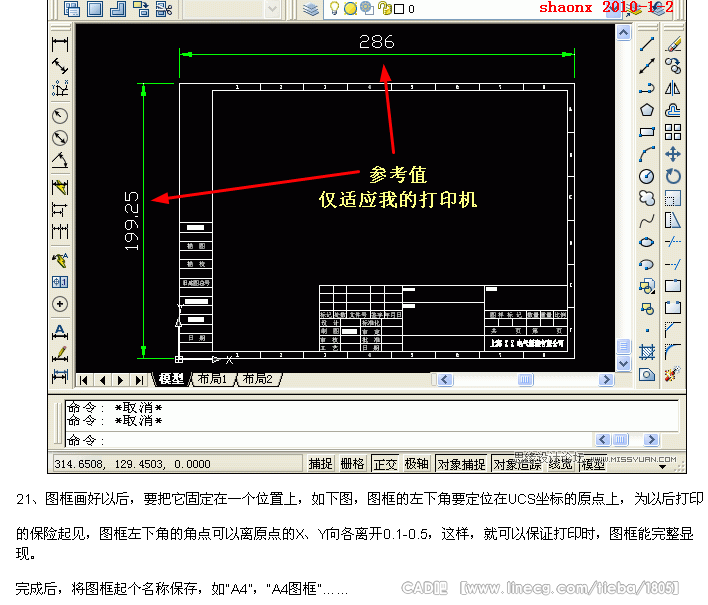

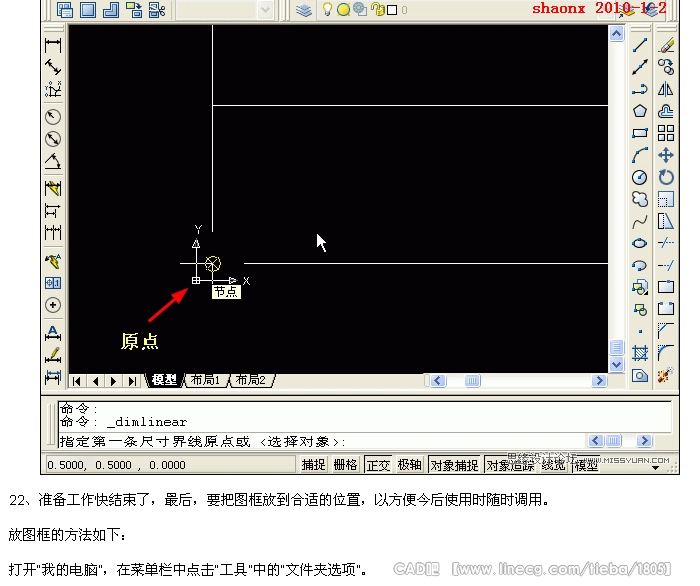

    注：因我只使用CAD2004和CAD2008版本，所以，就介绍了以上两个放图框的文件夹地址。如大家是
    使用其他的版本，请各自自己找一下，CAD自带的图框在什么文件夹中，就将自己要使用的图框保存到
    该文件夹中。当然，可以存储各种样式、各种尺寸的多个图框。

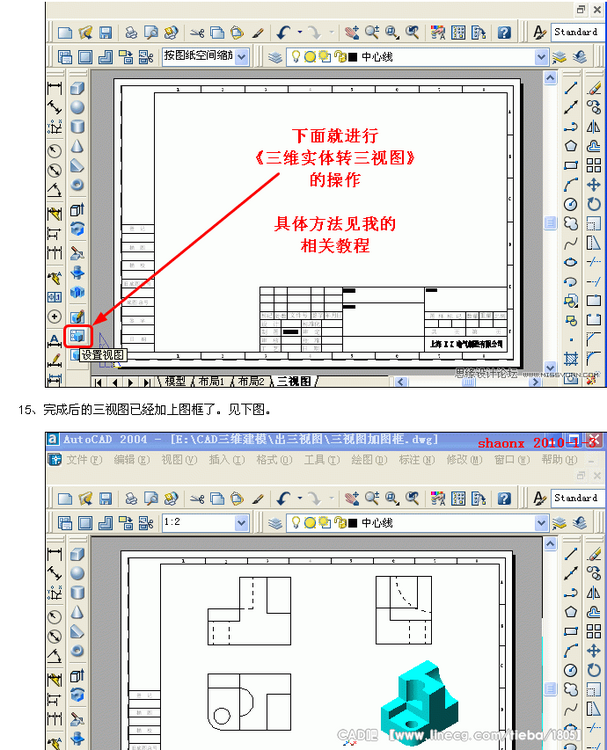

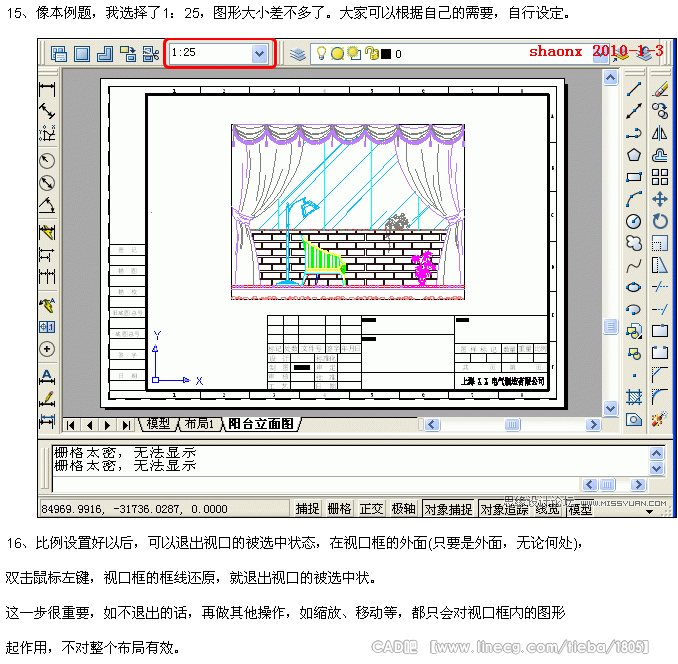

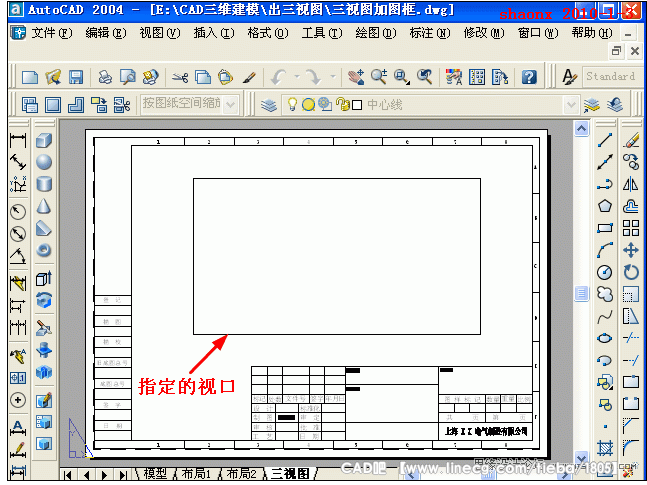

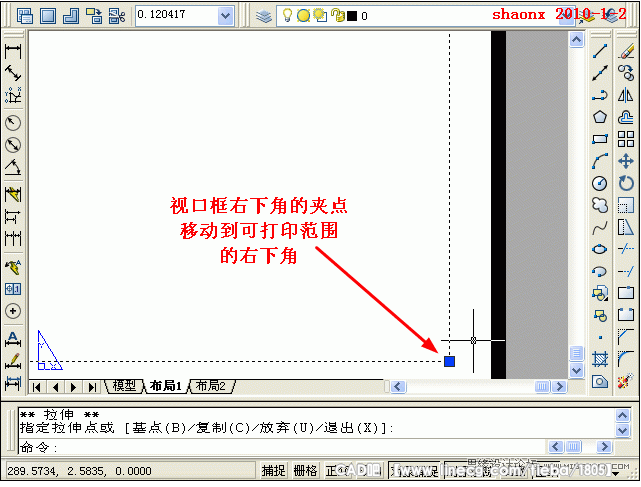

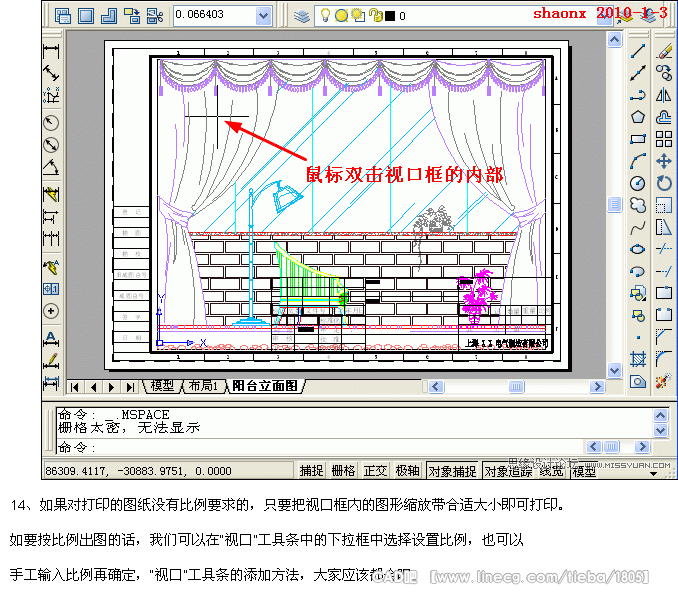

    二、布局出图：
    准备工作做完以后，我们就可以在工作中充分地来利用这个便捷、高效的“布局出图”
    打印出图方式。不论大家在“模型”里画了再多的图形，都可以利用“布局出图”来打印，
    或全部打印，亦可单个或多个打印。

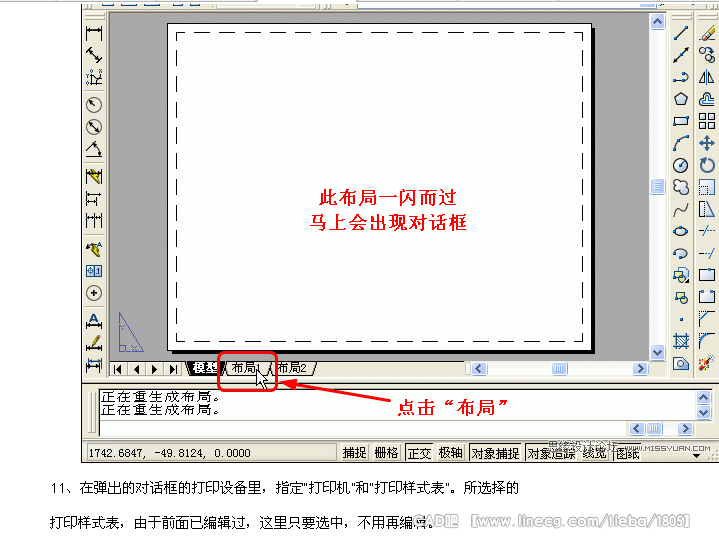

    下面，就介绍，如何利用“布局”来出图。

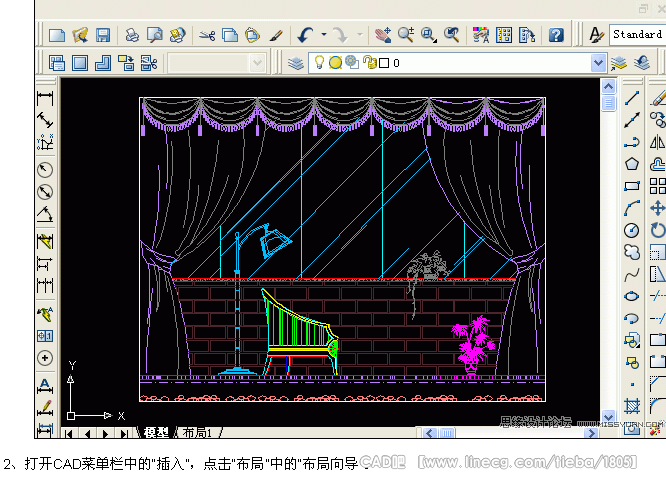

    1、在CAD的“模型”界面里画好图形，都以1：1的比例来画，用不着算比例画，那样太
    累(当然某些节点、局部放大除外)。如下图。

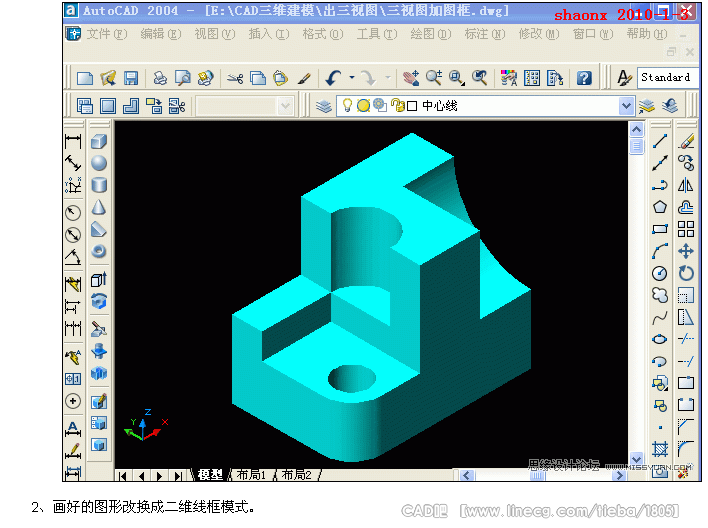

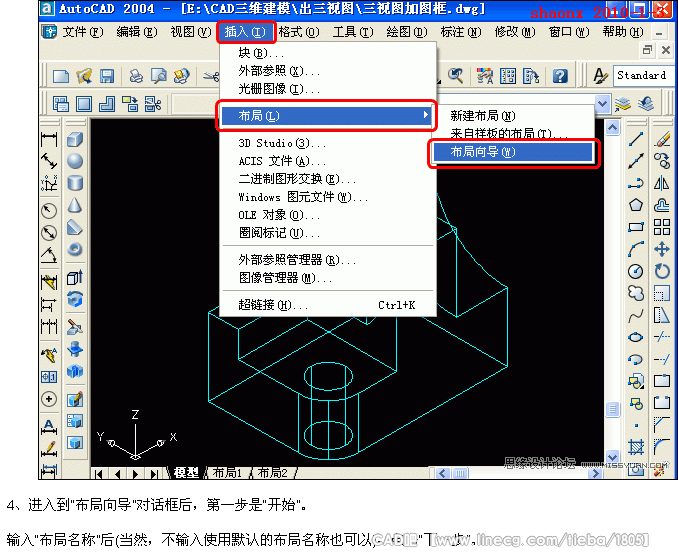

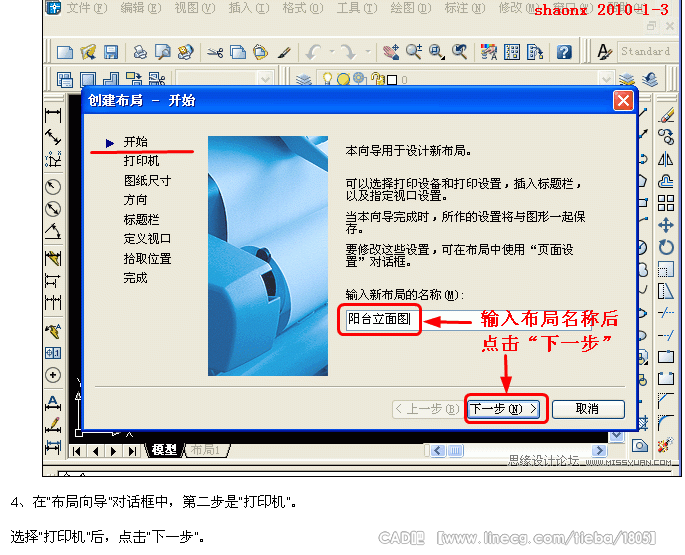

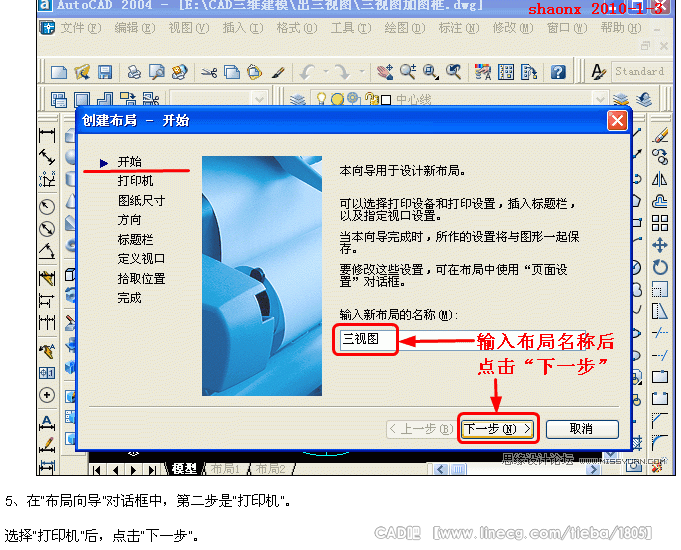

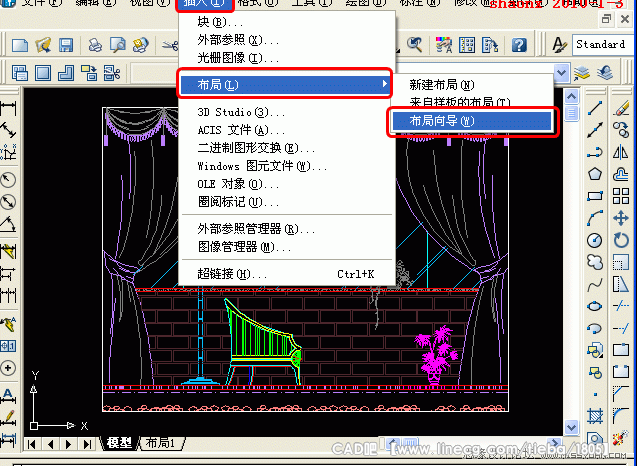

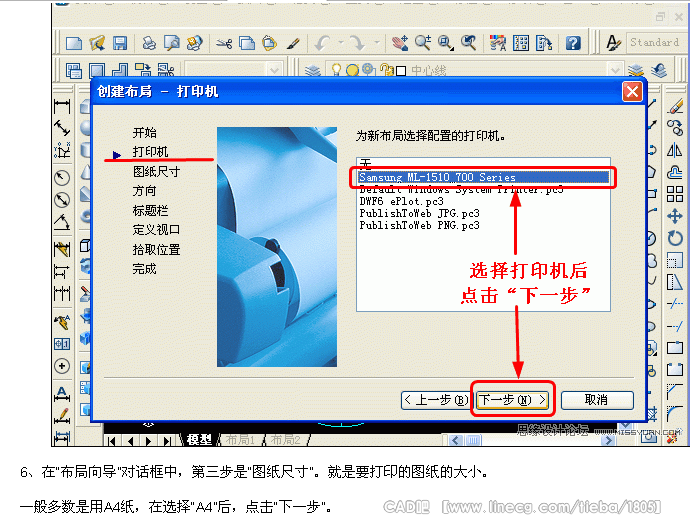

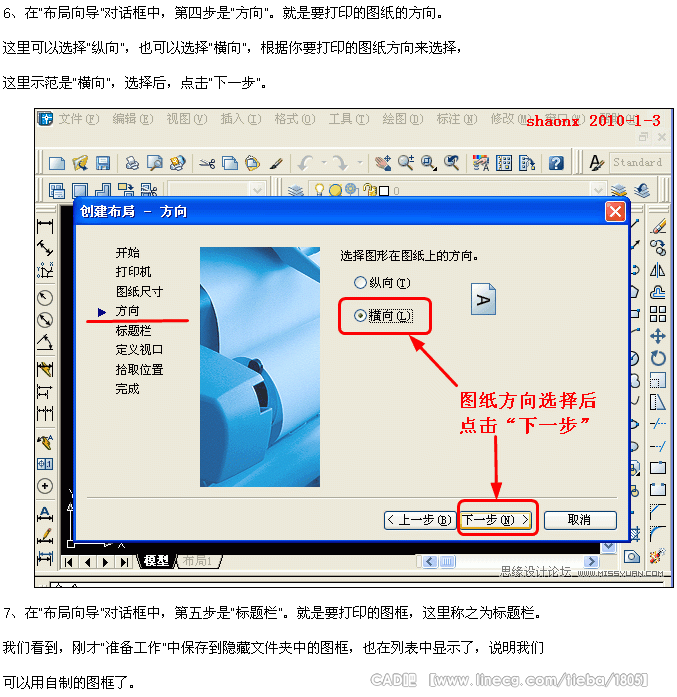

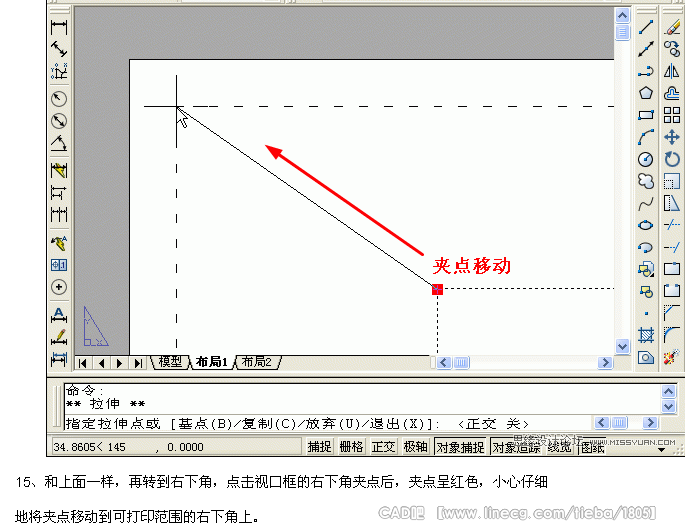

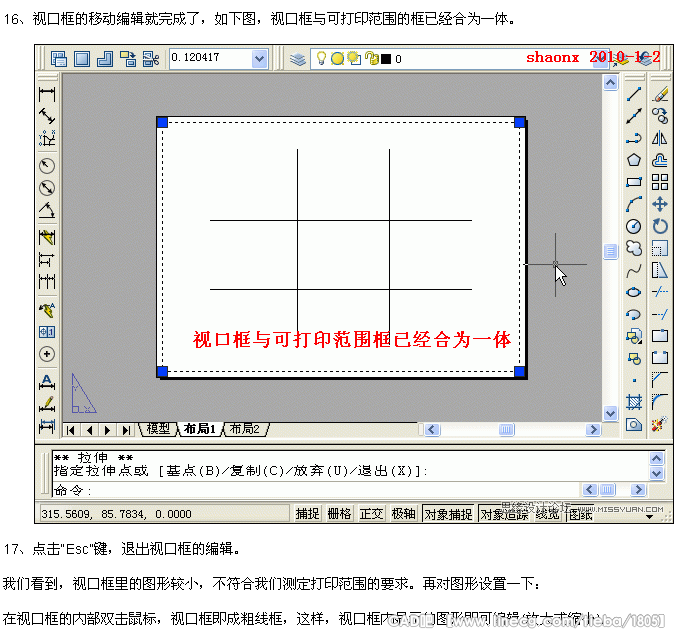

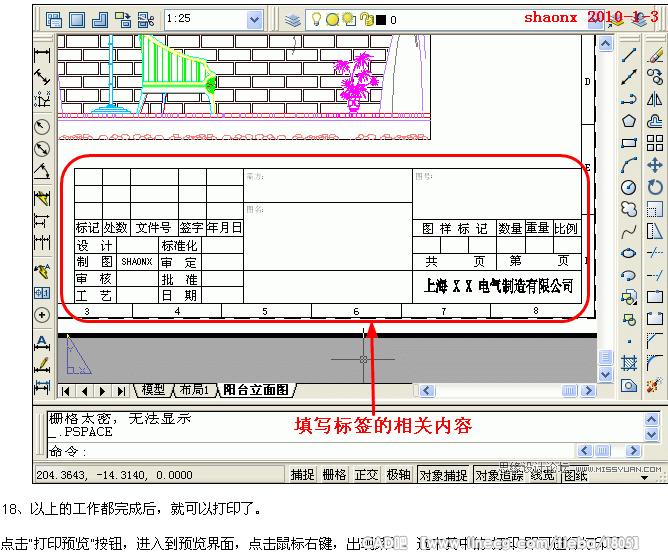

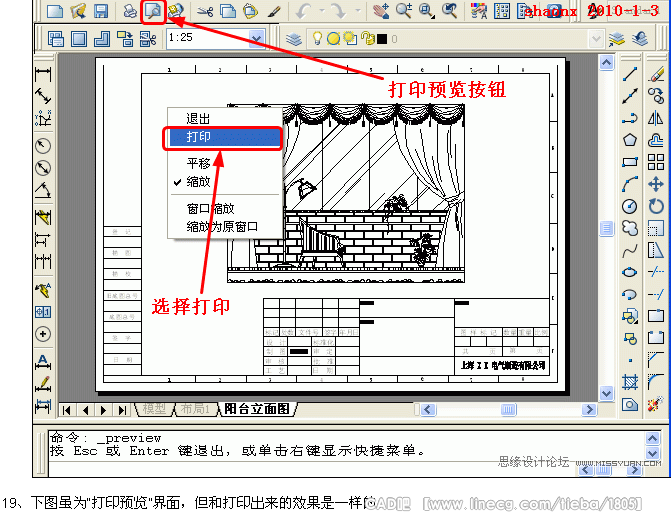

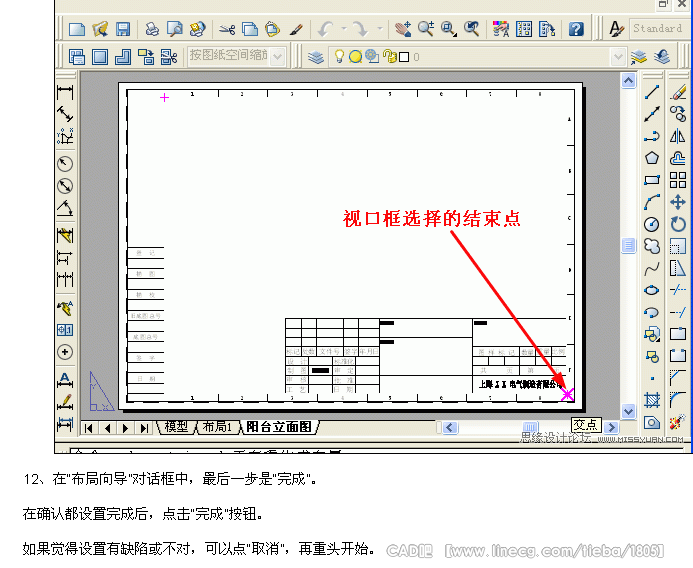

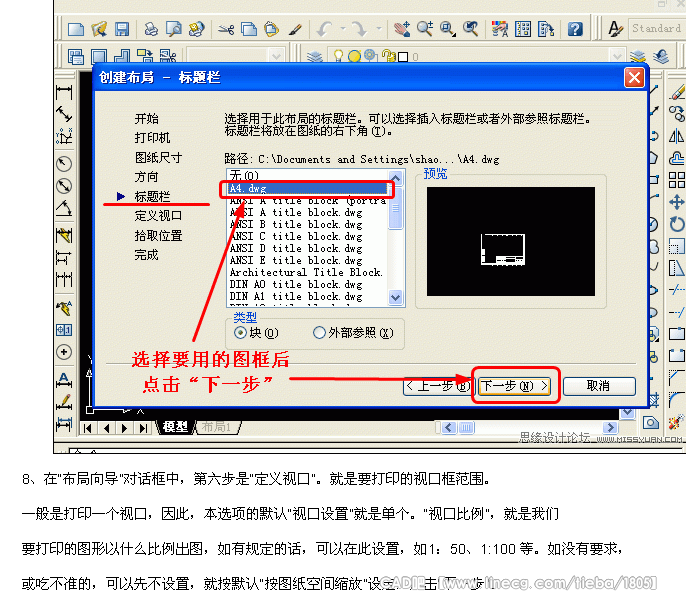

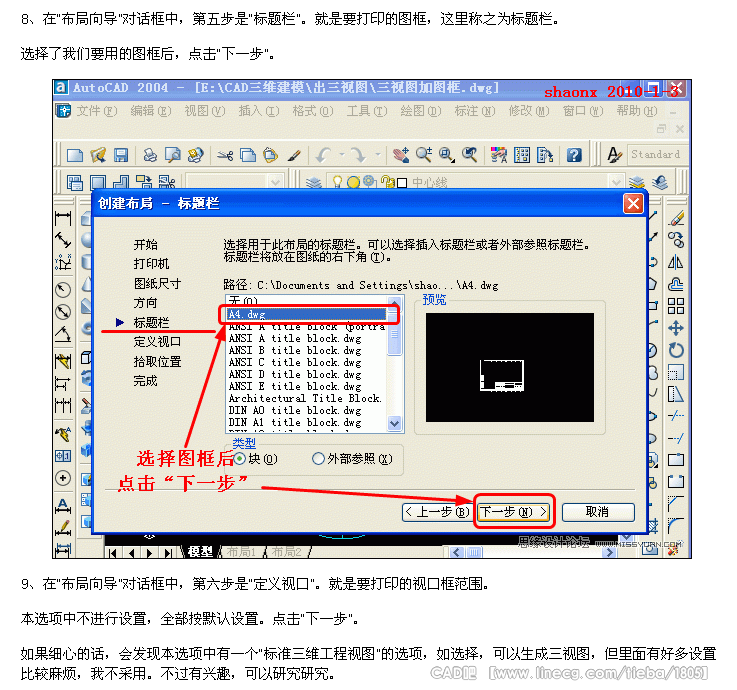

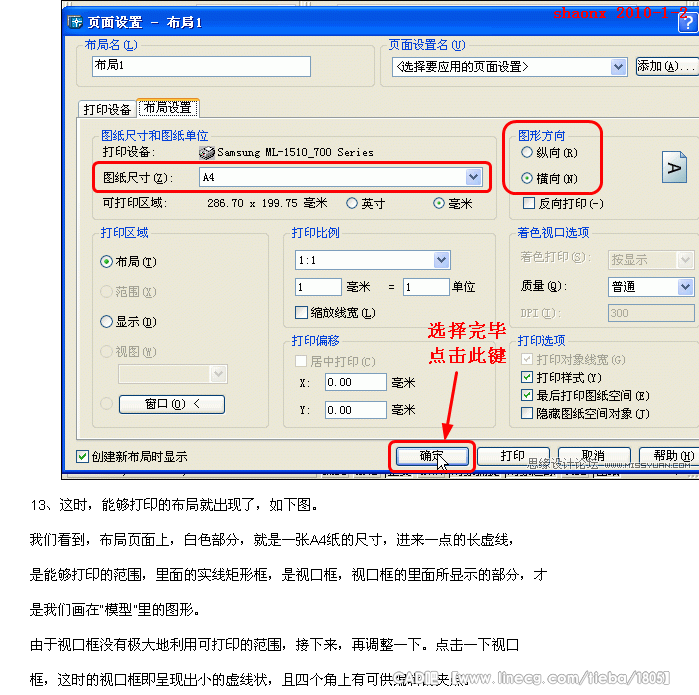

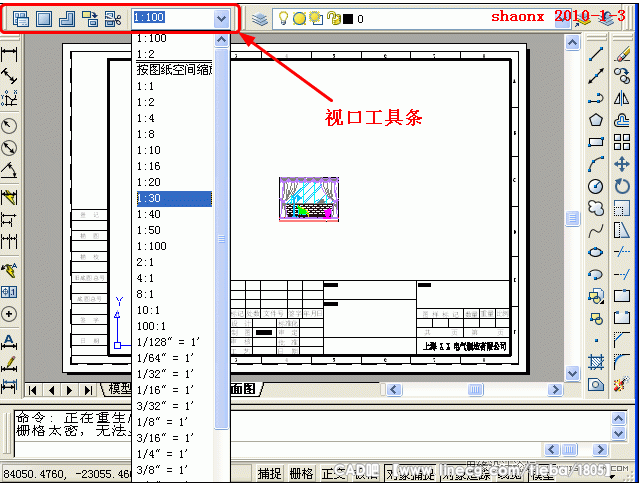

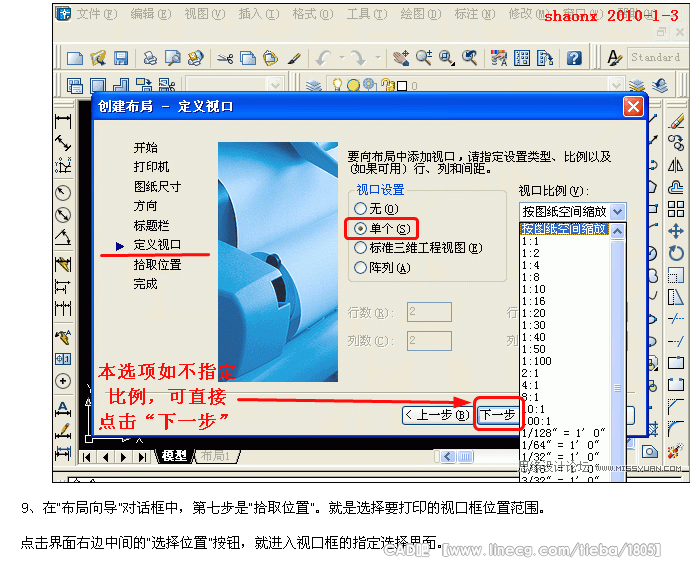

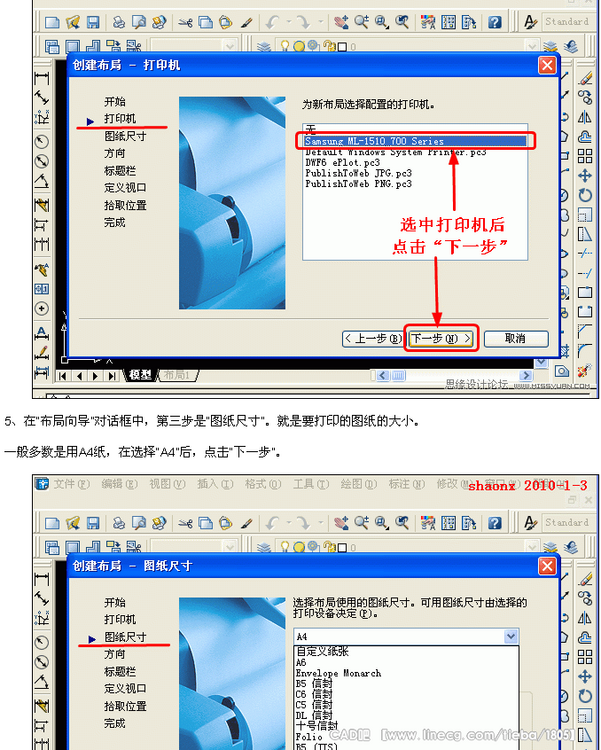

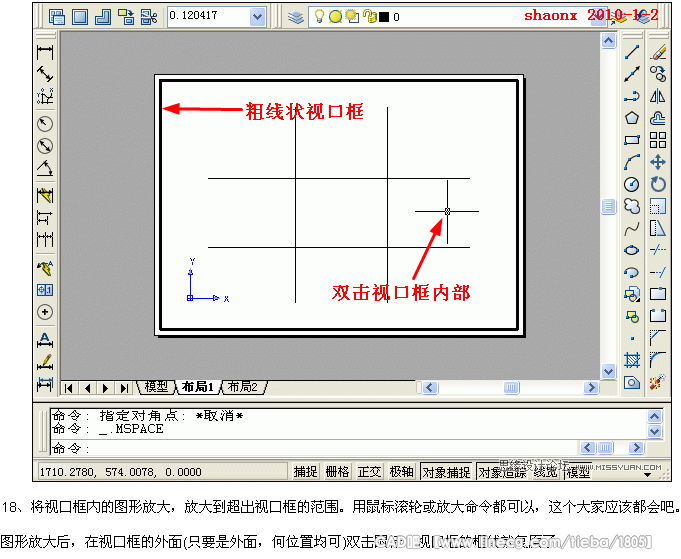

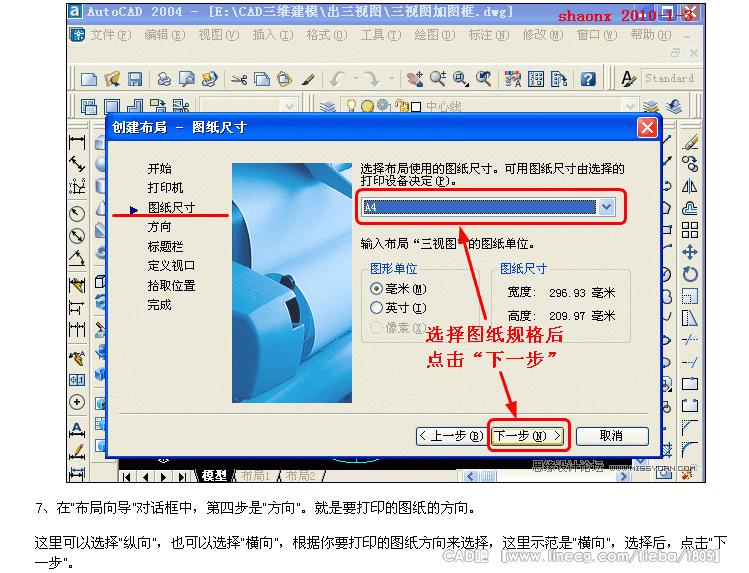

    3、进入到“布局向导”对话框后，第一步是“开始”。输入“布局名称”后(当然，不输入使用默认的布局名称也可以)，点击“下一步”。
