    CAD高清输出已不是新鲜事，相信很多人都知道。相信也有一部分人，不想麻烦直接交给其他人处理，做平面的朋友这个一定要会。工作中多多少少会用到，重在分享，方法多样，我只会这一种，如果有更简单的方法，欢迎指教。
    CAD有自带的输出JPG的命令，但不够清晰无法满足印刷需求。可以导出很大分辨率的图但是文字多半看不清。本教程以CAD2006为例，导出的图将会是黑白的(当然也可以彩色)。

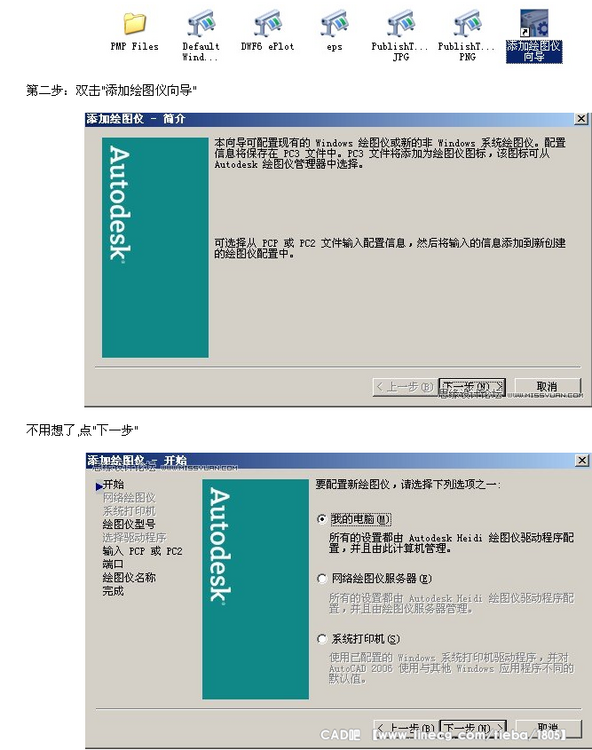

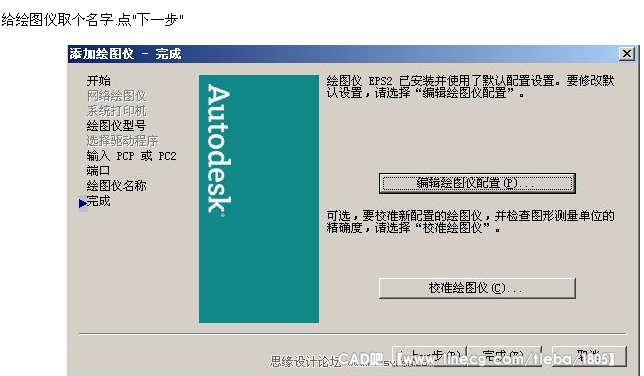

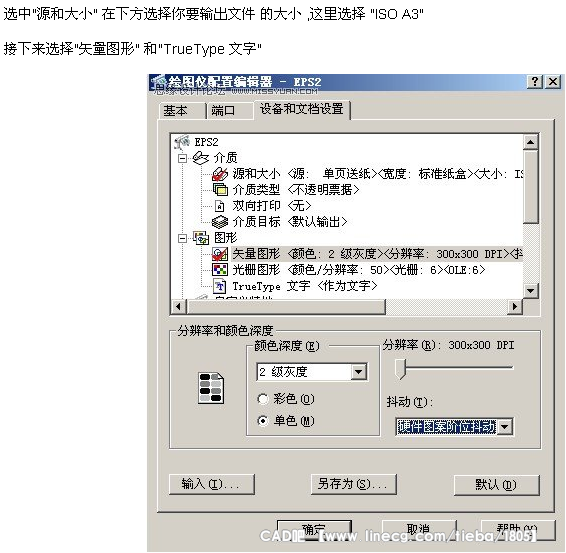

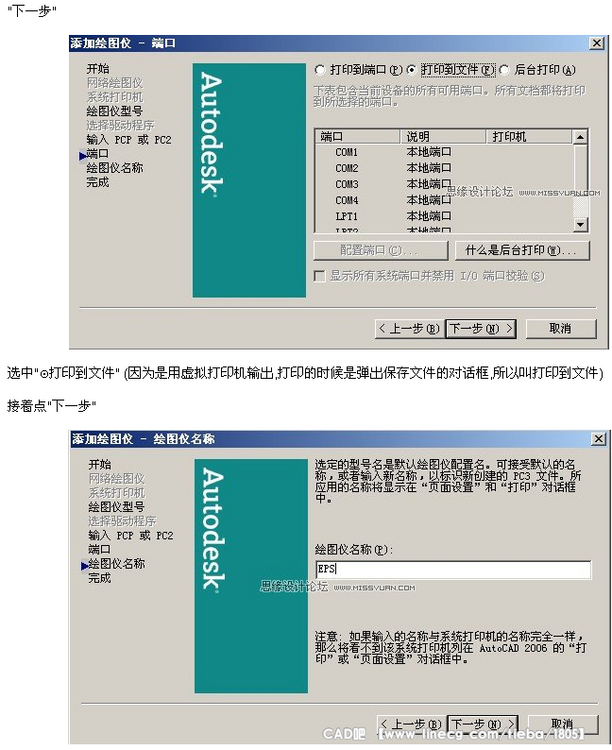

    第一步："文件"——"绘图仪管理器" 将弹出如下图文件夹

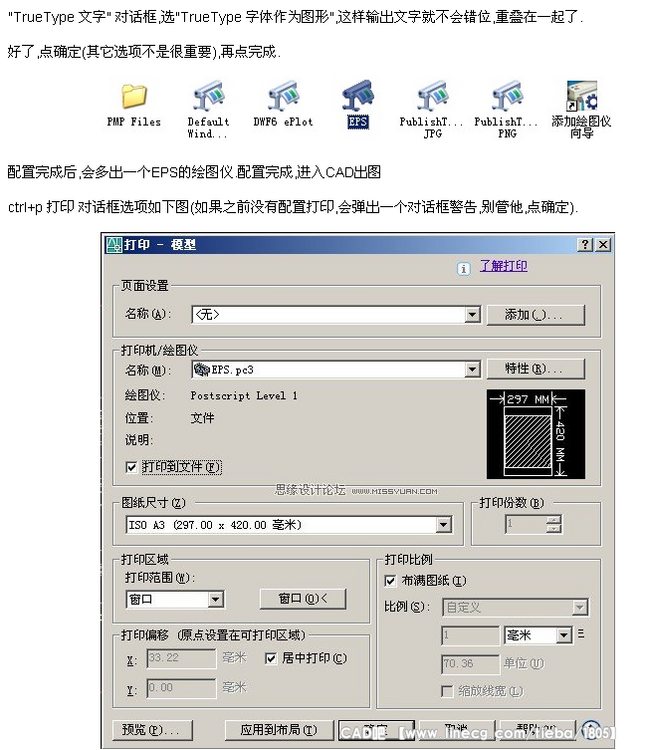

    名称:选择刚刚命名的绘图仪"EPS.PC3" —— 勾选"打印到文件" ——选择“图纸尺寸”——然后打印范围选择“窗口”模式，再点窗口，框选你要输出的部分。点“确定”——弹出保存对话框，选择要保存的路径 OK。输出的是EPS，你可以直接用AI，CDR，PS打开。PS 用”置入“这样进去的EPS文件是”智能矢量对象“，可以自由缩放，不会模糊，剩下的大家可以搞定了。

    楼主 2015-08-19 17:13 回复
