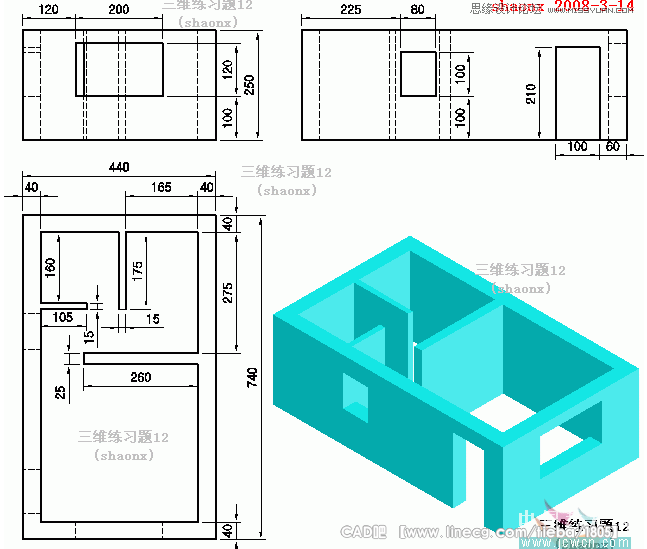

    本例为AutoCAD三维建模系列教程，在本CAD三维建模教程中我们将学习在实体上做通底抽壳，追踪定位角点续画长方体，利用UCS原点定位角点画长方体，希望能给对AutoCAD三维制作感兴趣的朋友带来帮助~~【AutoCAD三维建模12 】—抽壳、追踪定位、几种UCS应用


    本题主要是介绍：

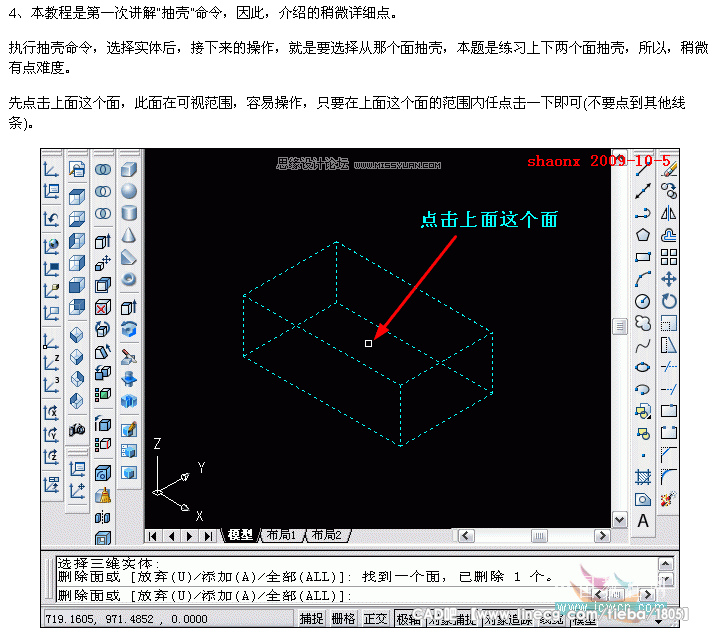

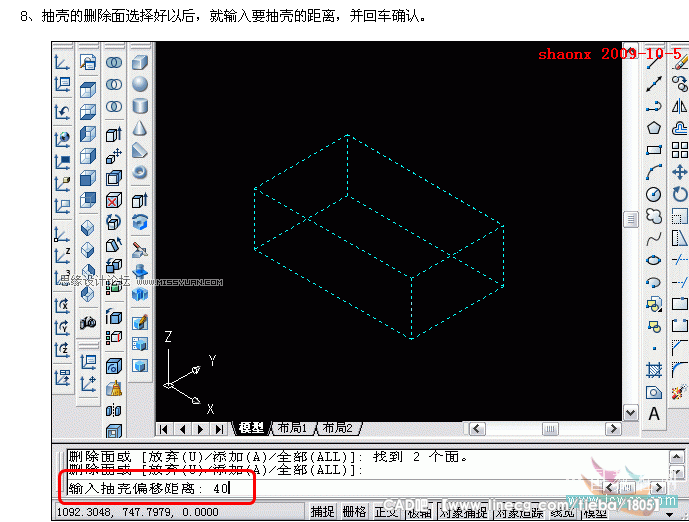

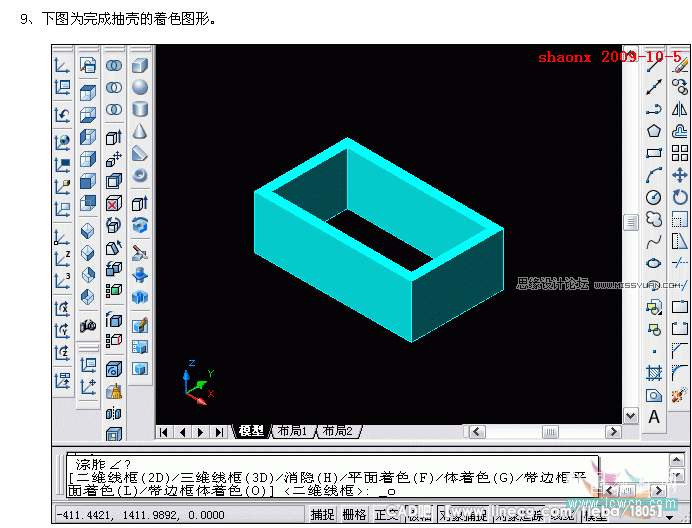

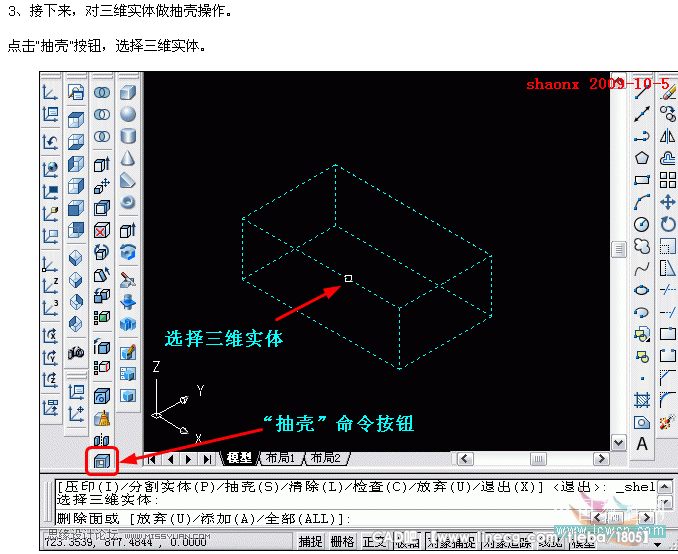

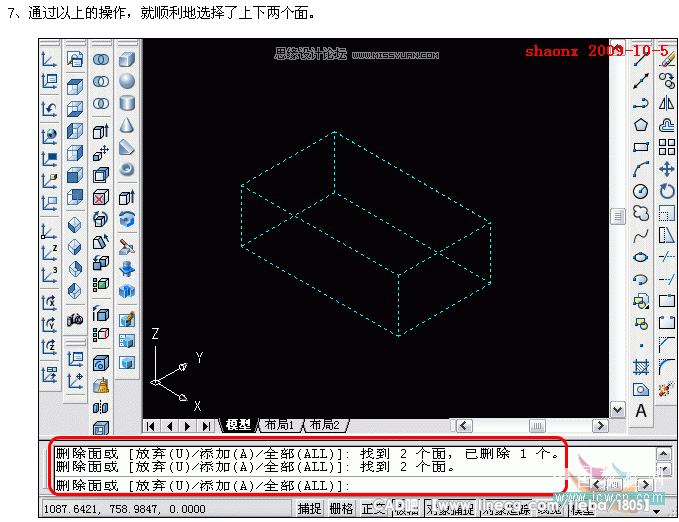

    1、在实体上做通底抽壳。

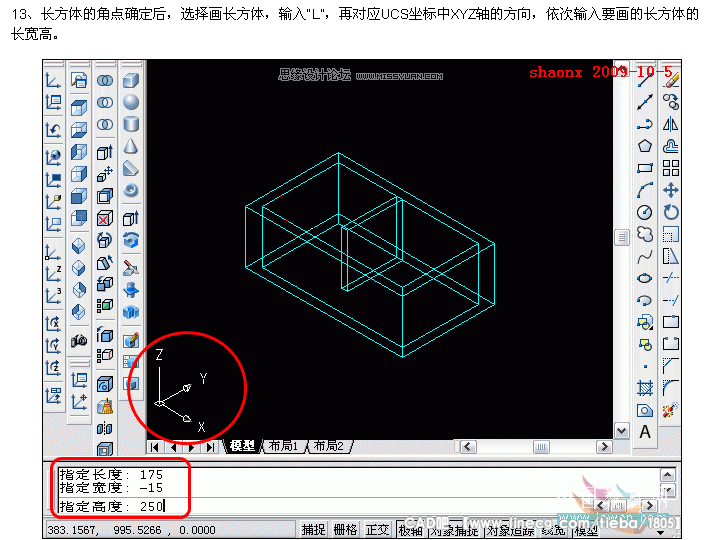

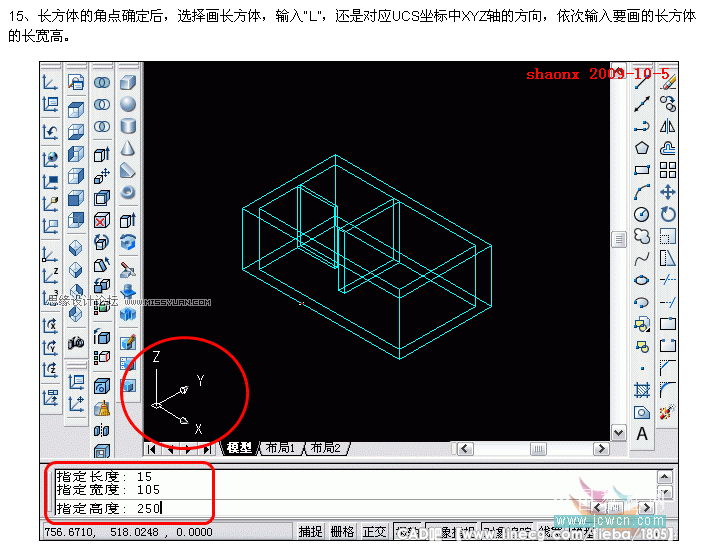

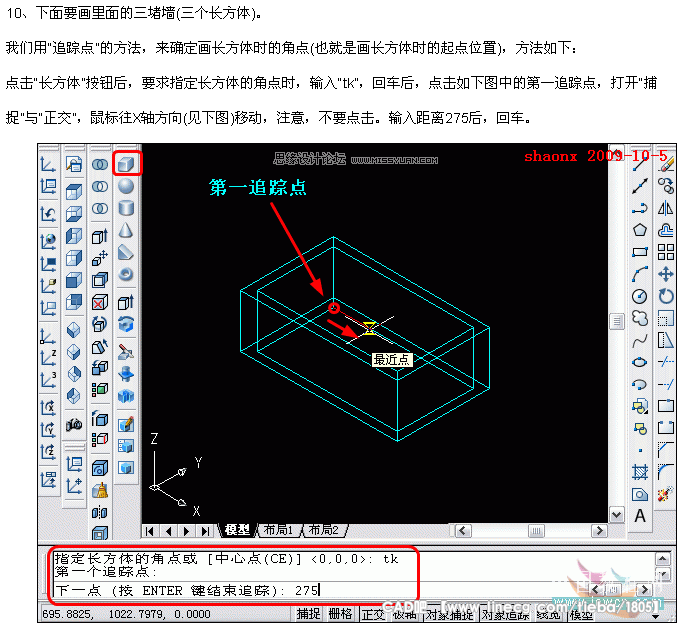

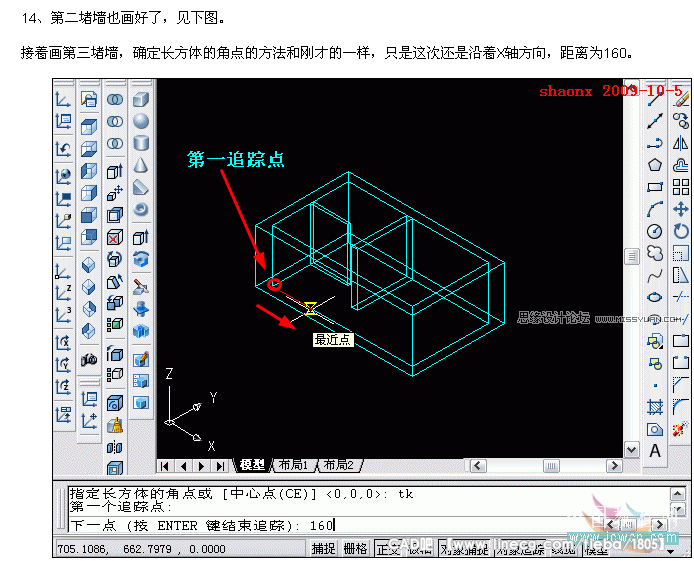

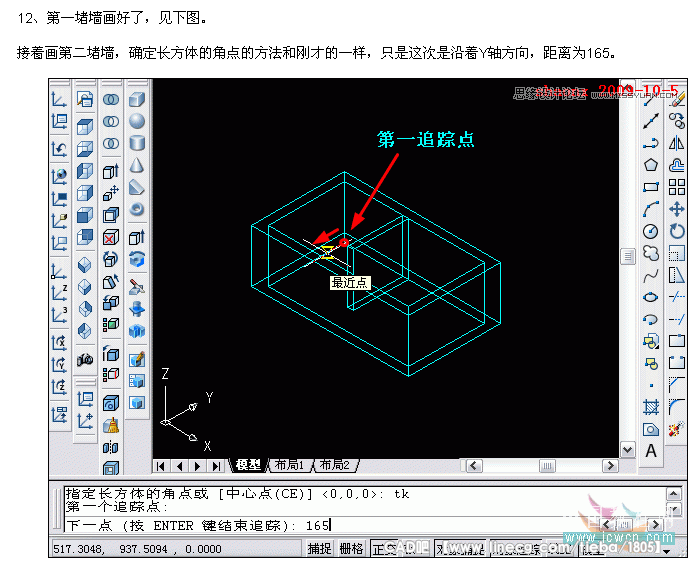

    2、追踪定位角点续画长方体。

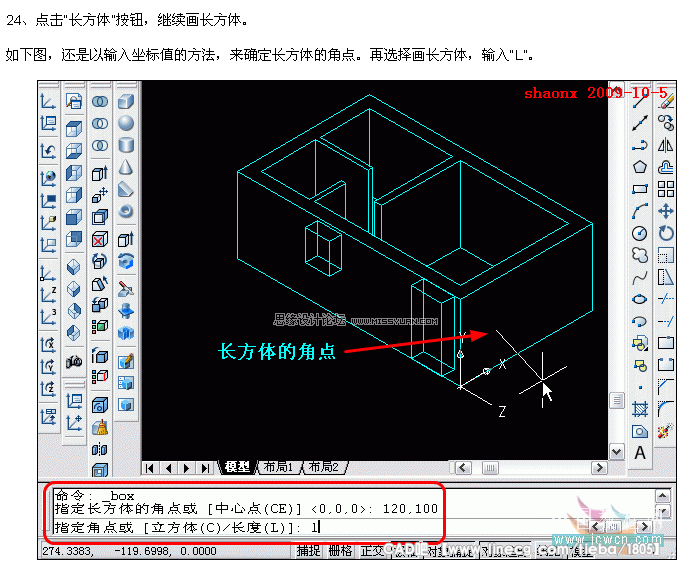

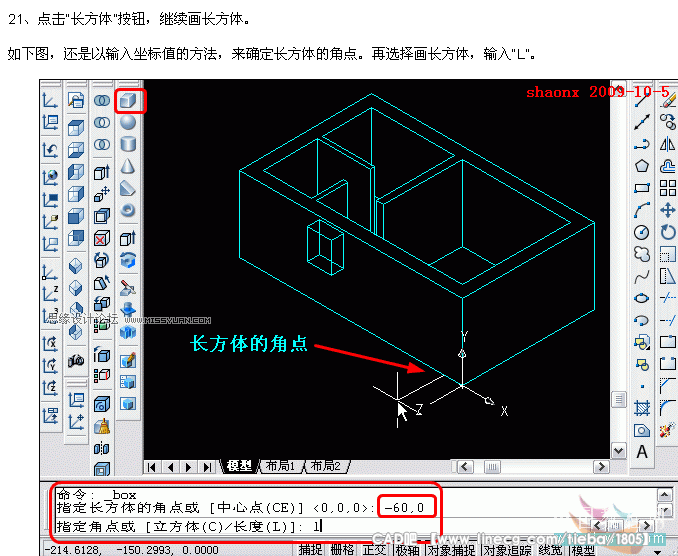

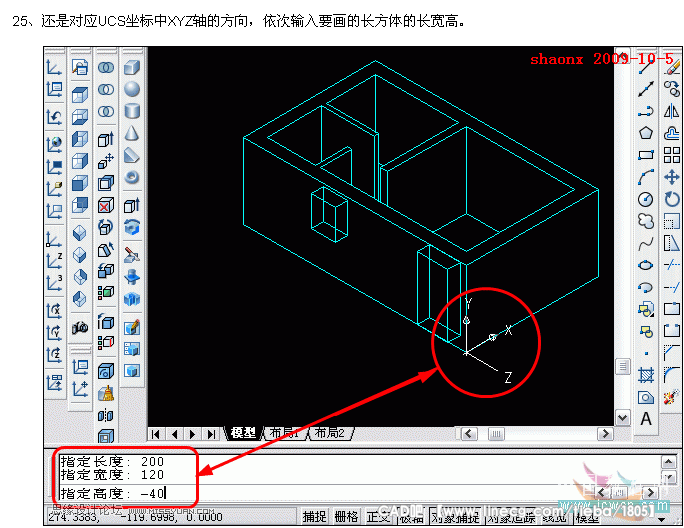

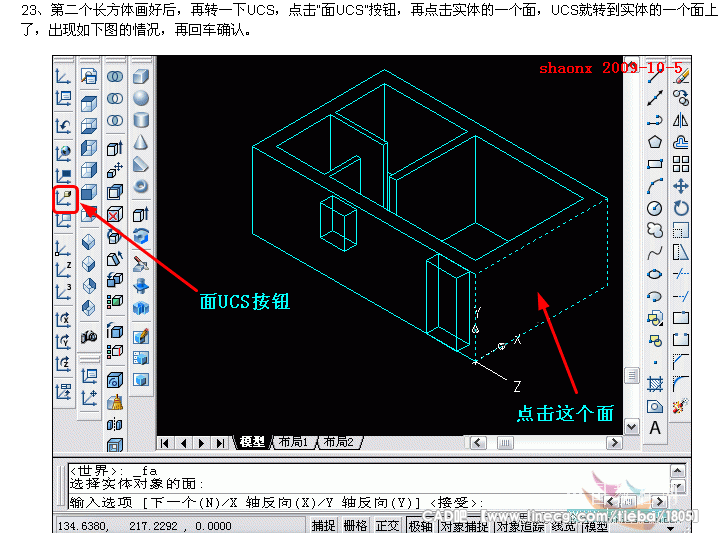

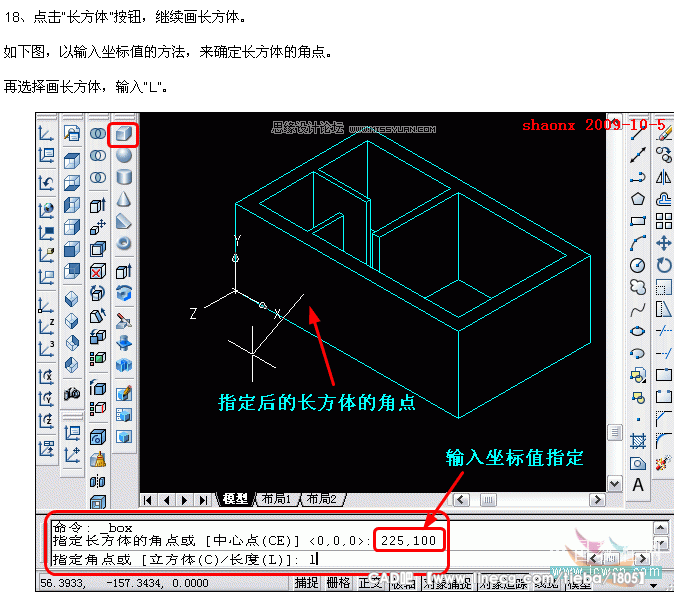

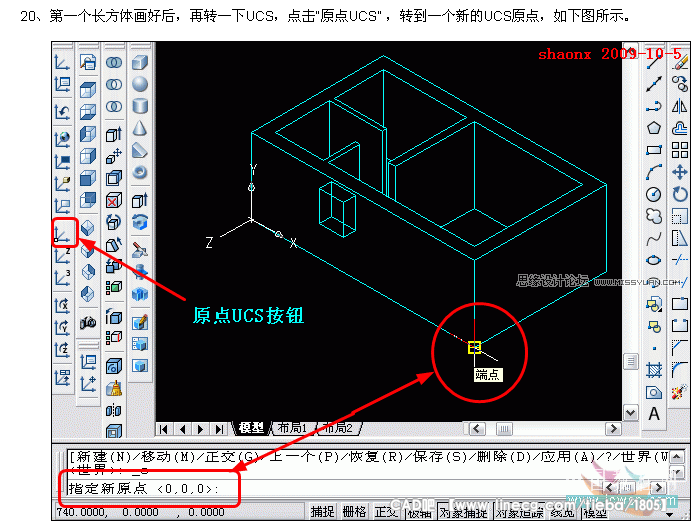

    3、利用UCS原点定位角点画长方体。
    下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

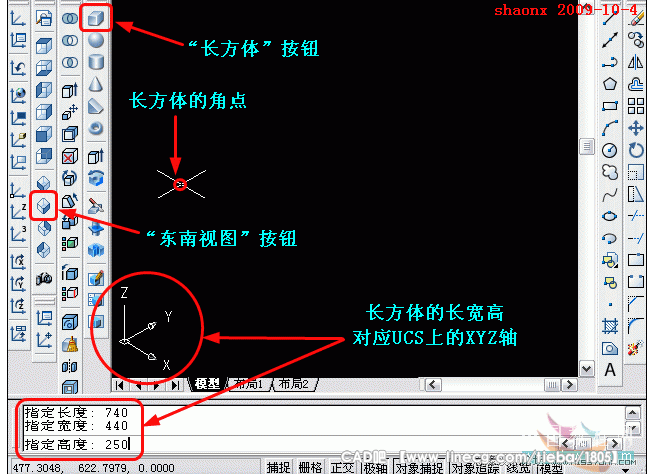

    1、打开CAD，点击“东南视图”按钮。进入到东南视图界面。

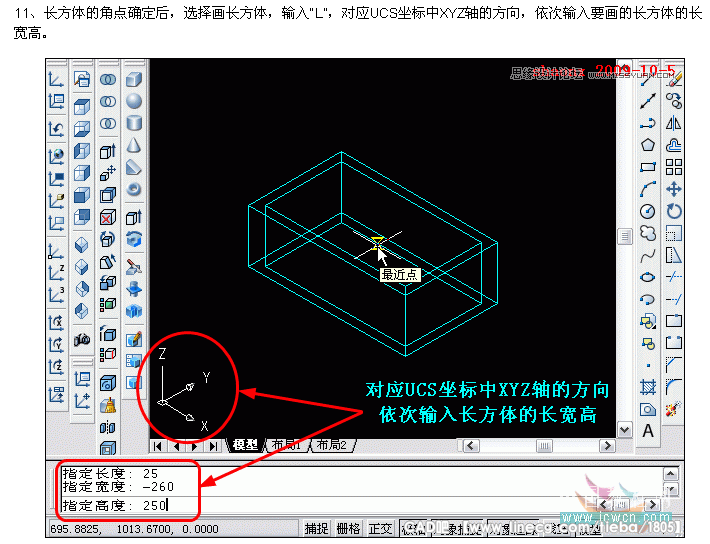

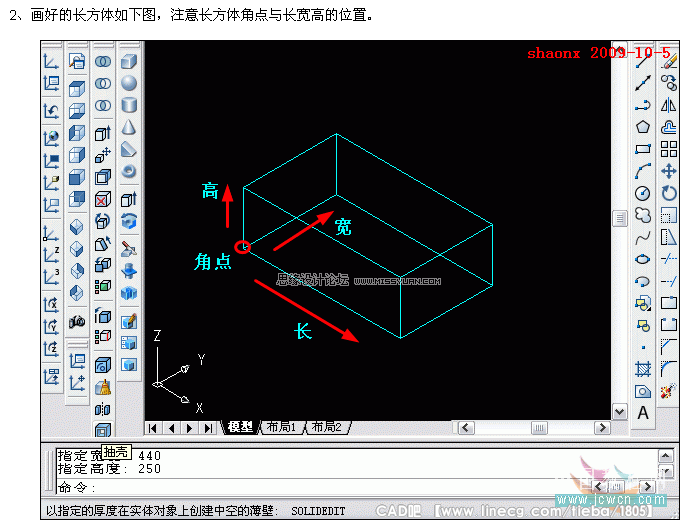

    选择点击“长方体”按钮，画一长方体，在界面里指定长方体的角点，根据UCS坐标中XYZ轴的方向，依次输入要画的
    长方体的长宽高，如下图。
