【教程】unity用shader遮罩模拟黑夜火把照明效果
只看楼主收藏回复

长街旧港00
等级：

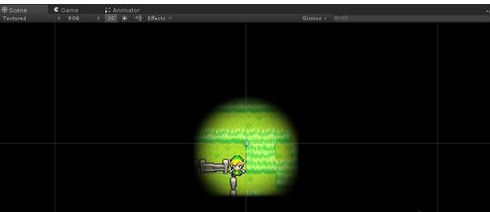

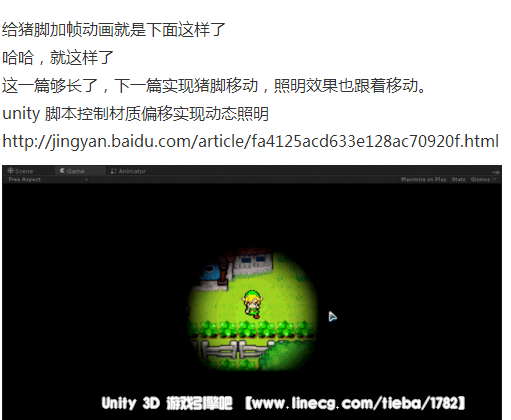

一个小技巧实现黑夜中照明效果。灰常简单而且灰常实用！原理是用shader的纹理透明度混合，然后在脚本中对纹理的位置进行修改。这次我们实现猪脚一圈照明效果，并且光圈随猪脚移动。
工具/原料一台电脑unity4.0以上

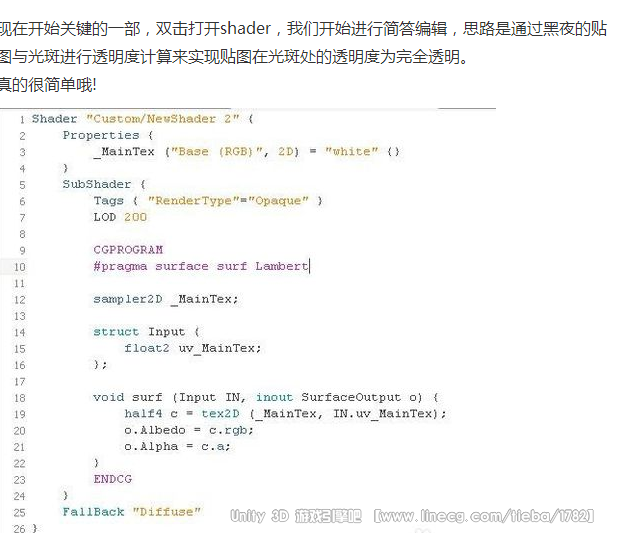

我们先来吧第一行代码“”里的名字改为“mask shader”这个仅仅表示shader的外部显示名，没大意义。我们看第三行这个_MainTex就是主纹理了，“Base (RGB)"是也外部名字没多大意义，我们按他的格式添加一个贴图作为遮罩： _Mask ("Culling Mask", 2D) = "white" {}下面这个用来调整后期边缘的透明度： _Cutoff ("Alpha cutoff", Range (0,1)) = 0.1
我们将SubShader中的tages改为： Tags {"Queue"="Transparent"}这个决定了渲染方式，是保证所有的不透明物体都会在半透明物体之前被渲染，简单的说就是我们可以进行透明度的渲染了。

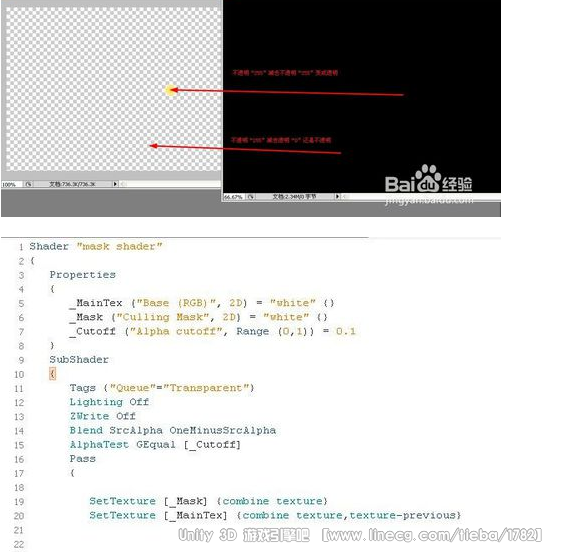

然后我们删除tages到endcg里的内容，添加下面的代码： Lighting Off ZWrite Off Blend SrcAlpha OneMinusSrcAlpha AlphaTest GEqual [_Cutoff] Pass { SetTexture [_Mask] {combine texture} SetTexture [_MainTex] {combine texture,texture-previous} }里面的settexture就是进行纹理的设置了，看 SetTexture [_MainTex] {combine texture,texture-previous}里面逗号前的是颜色计算，后面的是透明度计算“combine texture”颜色维持原样，“texture-previous”是与上一句的计算结果进行减法计算，而我们上一句没有计算透明度，所以就是我们的主纹理“_MainTex”的透明度减去了遮罩光斑“_Mask”的透明度。注意：这里透明度为0-255,0为完全透明所以不透明减去不透明就是0，就透明了，哈哈简单吧！最后如下：

楼主 2015-09-28 19:42 回复
